Ülesanne:
1.  Esitada protsessi skeem koos vajalike tähistega
2.  Arvutada protsessi iseloomustavad  parameetrid :
2.2 Arvutada maksimaalne absoluutne õhenemine Δhmax (mm)
2.3 Arvutada maksimaalne  haardenurk  αmax (˚)
2.4 Arvutada valtsimiseks vajalik võimsus P (kw)
3.  Vastata lisaküsimustele


Andmed:
Variant  n, [p/min]
p, [MPa]
H1, [mm]  B1, [mm]
a
D, [m]
f
43
45
50
115
300
0,25
0,8
0,25

n
-  valtside  pöörlemiskiirus, p/min;
P
-  valtsi  ja tooriku vaheline survejõud, MPa;
H1
- tooriku algkõrgus, mm;
B1
- tooriku alglaius, mm;
a
- laienemistegur;
D
- valtside läbimõõt, m;
f
- hõõrdetegur valtside ja tooriku vahel.



1
TALLINNA TEHNIKAKÕRGKOOL

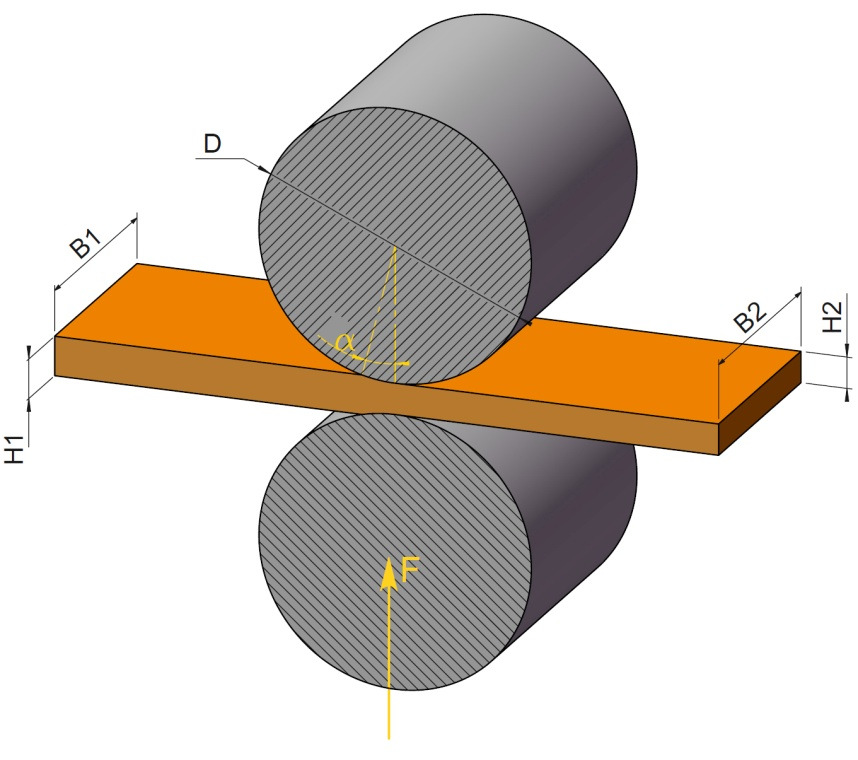

Protsessi skeem koos tähistega (H1, H2, B1, B2, F, D, α):

Lahendus:
Maksimaalne absoluutne õhenemine ∆ hmax :
1
1
∆ℎ௠௔௫ = ܦ ∙ ቆ1 −
ቇ = 800 ∙ ቆ1 −
ቇ = 23,89 ݉݉
ඥ1 + ݂ଶ
ඥ1 + 0,25ଶ
Maksimaalne haardenurk αmax:
ߙ௠௔௫ = tanିଵ ݂ = tanିଵ 0,25 = 0,245 ݎܽ݀ = 14,04°
Materjali laius peale stantsimist B2:
ܤ
ܽ = ଶ − ܤଵ
ܤ
= 0,25  ⟹ ܤଶ − ܤଵ = 0,25 ∙ ܤଵ ⟹ ܤଶ = 1,25ܤଵ  ⟹ ܤଶ = 375 ݉݉
ଵ
Valtsimiseks vajalik võimsus P:
ܲ = ܯ ∙ ߱
kus   M – valtsi moment, Nm;

ω – valtsi nurkkiirus, rad/s.
ܯ = ܨ ∙ sin ߙ ∙ 2
kus   F – deformatsiooni põhjustav jõud, N.
2
TALLINNA TEHNIKAKÕRGKOOL
ܤ
300 + 375 800
ܨ = ݌ ∙ ଵ + ܤଶ
2
∙ 2 ∙ sinߙ = 50 ∙
2
∙ 2 ∙ sin14,04° = 1637115,5 ܰ = 1637 ݇ܰ
0,8
ܯ = 1637115,5 ∙ sin 14,04° ∙ 2 = 158824 ܰ݉
2ߨ݊ 45ߨ
߱ = 60 = 30 = 4,71 ݎܽ݀/ݏ
ܲ = 158824 ∙ 4,7 = 748438 ܹ = 748,4 ܹ݇

Vastus:
∆hmax = 23,89 mm
αmax = 14,04°
P = 748,4 kW
Lisaküsimused:
1.  Millest ja kuidas sõltub valtsimisel ühe läbimiga saadav maksimaalne pigistus?
2.  Millest ja kuidas sõltub maksimaalne haardenurk  αmax
Vastused:
1.  Maksimaalne pigistus saadav valtsimisel ühe läbimiga sõltub hõõrdetegurist valtside ja
tooriku vahel ning valtside diameetrist. Valtside  diameetri  suurendamisega suurenevad
hõõrdetegur ja pigistus, seega tootlikus.
2.  Maksimaalne haardenurk αmax sõltub hõõrdetegurist valtside ja tooriku vahel. Mida suurem on
hõõrdetegur, seda suurem on valtside haardevõime. Omakorda hõõrdetegur sõltub valtside ning
tooriku materjalist, nende pinnakaredustest, temperatuurist ja valtsimise kiirusest.
3
