Stantsimine (0)

TALLINNA TEHNIKAÜLIKOOL
Materjalitehnika instituut
Metallide tehnoloogia õppetool
Kodutöö aines
МТТ0010 Konstruktsioonimaterjalide tehnoloogia
Töö nimetus SURVETÖÖTLUS ( stantsimine )
Töö nr: 18
Ees- ja perekonnanimi :trollolloo
Üliõpilaskood:trolloloo
Rühm: Matb23
Juhendaja :
Eduard Kimmari
Töö tehtud: 11.04.12
Töö esitatud:
15.04.12
Töö arvestatud:
Töö eesmärk ja ülesanded:

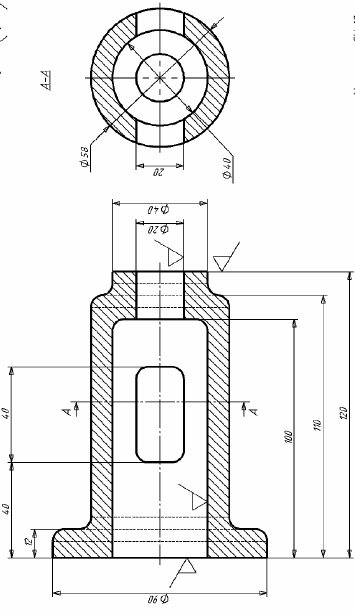

Joonistada variandile vastav detail.
Valida stantsimisviis , iseloomustades valitud stantsimisviisi kasutusala.
Joonestada valitud survetöötlusseadme põhimõtteskeem.
Töötada välja ja vormistada stantsise joonis.
Joonestada stantsi lõppvagu koos stantsisega selle kinnises olekus.
Variant 18
Kuna detail on sümmeetriline ja torulaadse kujuga, otsustasin valida horisontaalstantsimismasina. Horisontaalstantsimismasinat kasutataksegi erinevate torulaadse kujuga detailide tootmiseks, sest sellega masina puhul on lihtne saada sisemist ava. Detaili külgi hoiavad matriitsid, millest üks on liikuv, teine liikumatu. Detaili ava vormib tempel, mis asetseb pealiuguri küljes. Deformeerimine algab, kui piiraja läheb eest ära ning pealiugur liigutab templi alla tooriku suunas, samal ajal liigub liikuv matriits liikumatu matriitsi suunas. Matriitsid sulguvad ning tempel deformeerib tooriku. Kui vormimine on toimunud, eemaldub esmalt tempel, siis liikuv matriits ning detail vabaneb.
Horisontaalstantsimismasinaga stantsitakse peamiselt silindrilisi detaile, nagu vardad, rõngad ning nt astmelised torud. Seadme toodangu täpsus on suur ning samuti ka tootlikkus .
Horisontaalstantsimismasinaga kaasnes ka stantsi tüübi valik, mille määras masin. Horisontaalstantsimismasinat kasutades valitakse kinnine stantsi tüüp. Kinnine stantsi tüüp määrab soodsa lahutuspinna, sest konkreetset detaili „pooleks lõigata“ ei ole suurt mõtet. Lahtise stantsimise puhul oleks pidanud lahutuspinna detaili keskele määrama, et oleks võimalik kontrollida, kas stantsi pooled on nihkes. Kinnise stantsimise puhul ei moodustu ka väliskraati.
Otsustasin stantsimiskalded lisada vaid detaili sisepinnale, sest matriitsidest detaili eemdalamine, ei tohiks probleeme valmistada.
Detaili sisemuses on ava, millest enamiku saab stantsimise teel, sest esimene diameeter on 40 mm, mis ületab 30 mm piirangut. Kuna ava on astmeline, siis teine diamteer on 20mm, mis jääb 30 mm-le alla ning seda stantsimise teel ei tehta. Detaili teljega risti olevat ava stantsimise teel pole võimalik saada, see tuleb hilisema töötlemise teel.

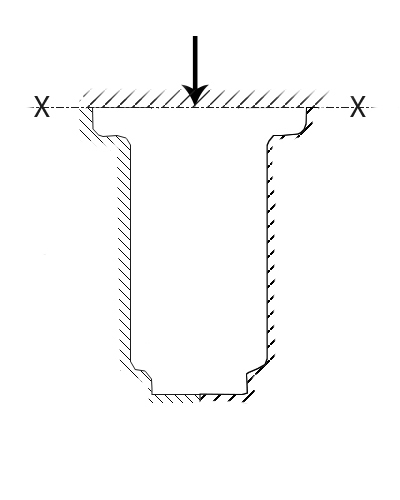

Deformeerimisskeemi valik
T

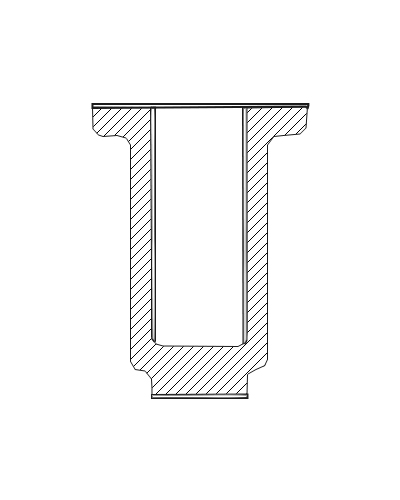

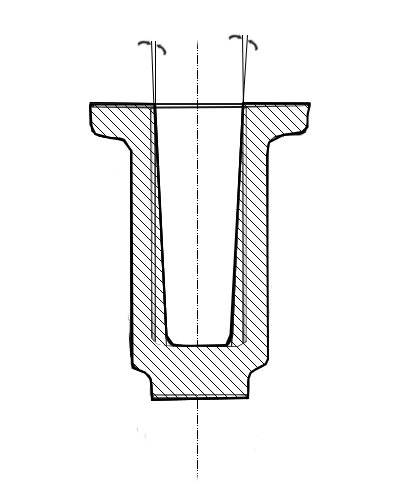

II.Töötlusvarud

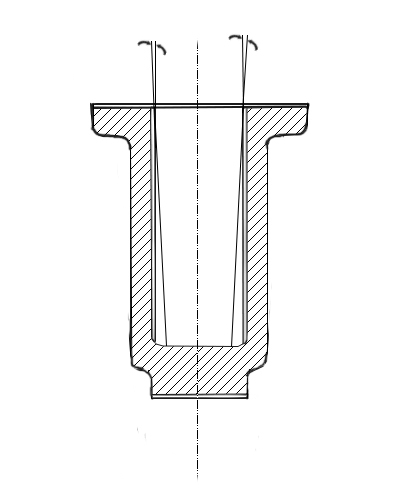

III. Stantsimiskalded, sisemised 7 kraadi
jhjh

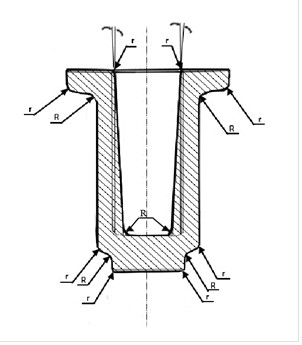

IV. Stantsise joonis , I. ümardatud nurkadega , II. valuraadiustega.
V.V

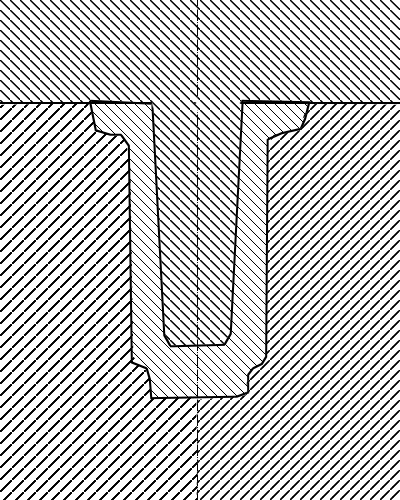

V. Stantsise lõppvao eskiis , koos stantsidega (nurgad on ümardatud, kuid valuraadiused on märkimata. (Liikuva ja liikumatu matriitsi viirutus on tsipakene erinev) )
