Töö nimetus SURVETÖÖTLEMINE (plastne vormimine) (0)

TALLINNA TEHNIKAÜLIKOOL
Materjalitehnika instituut
Metallide tehnoloogia õppetool
Kodutöö aines
МТТ0010 Konstruktsioonimaterjalide tehnoloogia
Töö nimetus SURVETÖÖTLEMINE ( plastne vormimine)
Töö nr: 1
Ees- ja perekonnanimi :
Üliõpilaskood:
Rühm:
Juhendaja :
Töö tehtud:
Töö esitatud:
Töö arvestatud:
Töö eesmärk:
koostada tehnoloogiline protsess detaili tooriku valmistamiseks kuumvormstantsimise teel.
Töö ülesanded:
1. Joonestada variandile vastav detail.
2. Valida stantsimisviis , iseloomustades valitud stantsimisviisi kasutusala.
3. Joonestada valitud survetöötlusseadme põhimõtteskeem, skeemil märkida seadme põhisõlmed (detailid) ja anda seadme töö lühikirjeldus.
4. Joonestada deformeerimisskeemi eskiis .
5. Töötada välja ja vormistada stantsise (kuumvormstantsimise teel valmistatud tooriku) joonis.
6. Joonestada stantsi lõppvagu koos stantsisega selle kinnises olekus.

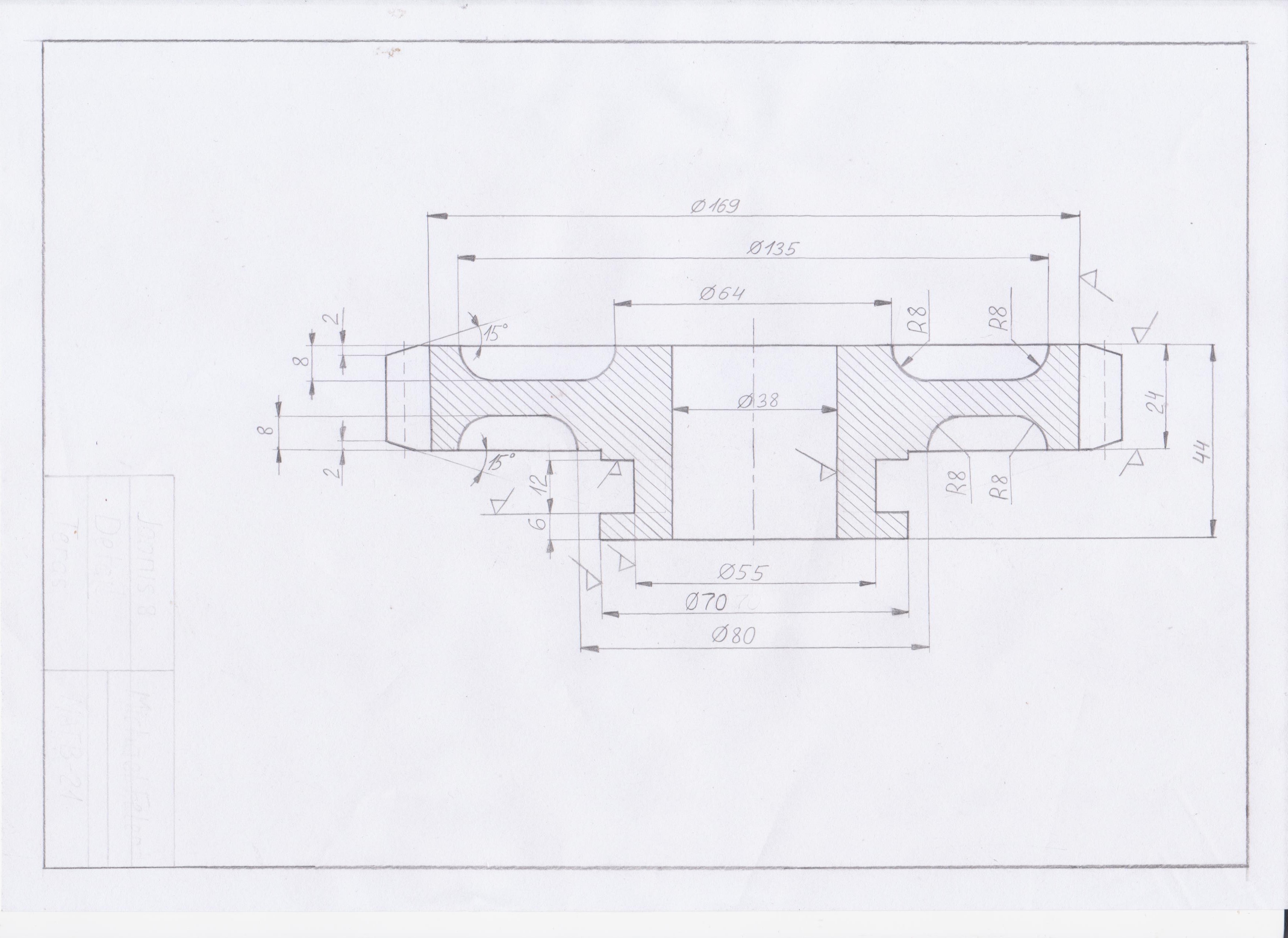

1. Detaili eskiis:
2. Stantsimisviis:
Minu detaili valmistamiseks sobib kõige parem väntspress, sest selle pressiga saadud toorikute täpsus on kõrge ja, võrreldes vasaratega, on tal suurem tootlikkus ja paremad töötingimused. Väntspressil väljatõukajate olemasolu võimaldab kasutada väiksemaid stantsimiskallakuid ja sellega säästa metalli.

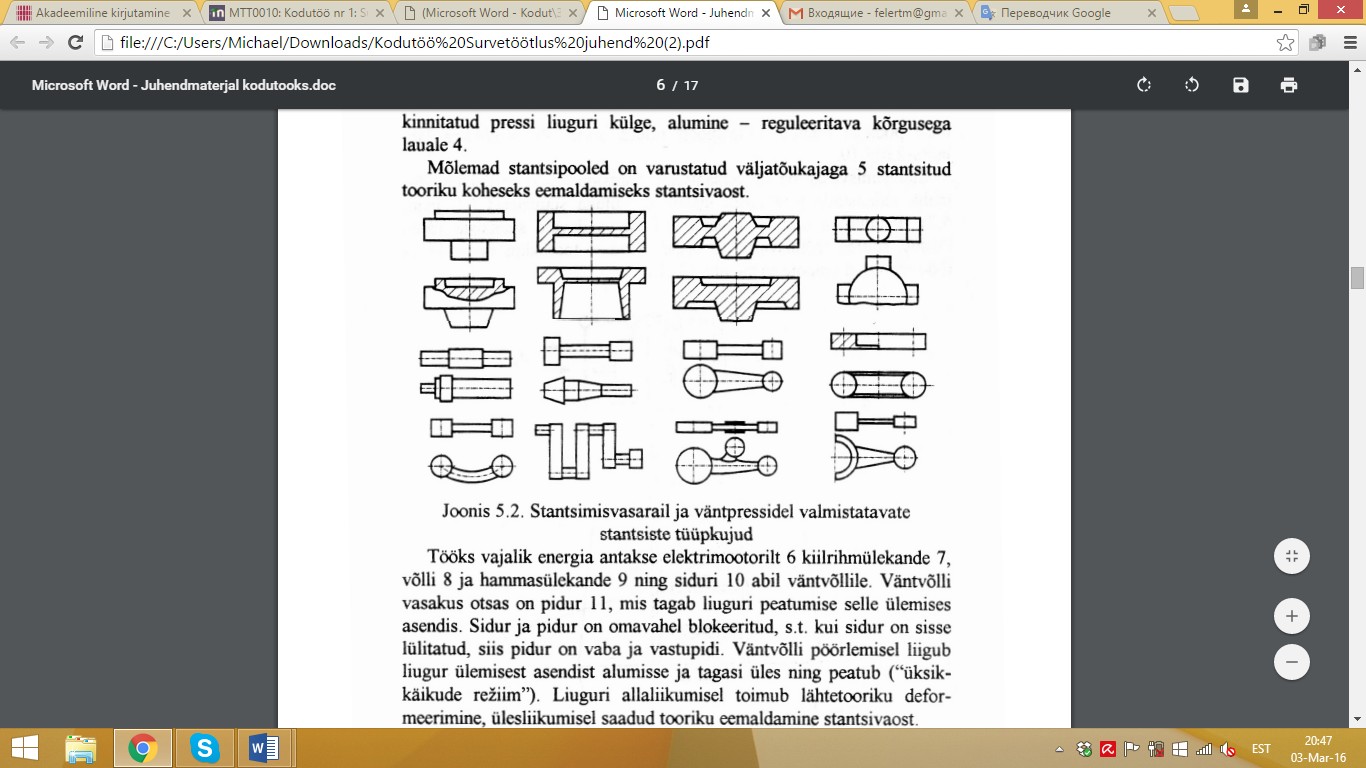

Väntpresside valmistavate stantsiste tüüpkujud on sellised:

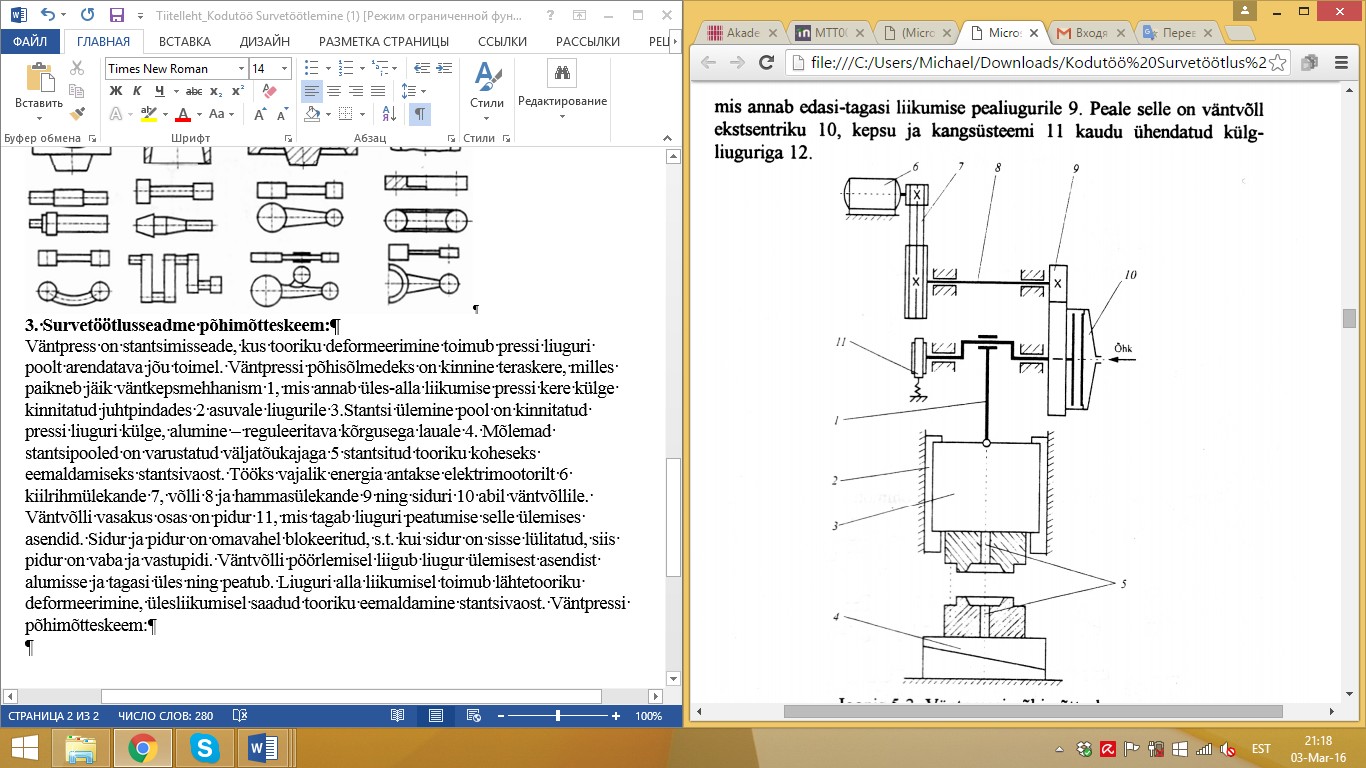

3. Survetöötlusseadme põhimõtteskeem:
Väntpress on stantsimisseade, kus tooriku deformeerimine toimub pressi liuguri poolt arendatava jõu toimel. Väntpressi põhisõlmedeks on kinnine teraskere, milles paikneb jäik väntkepsmehhanism 1, mis annab üles-alla liikumise pressi kere külge kinnitatud juhtpindades 2 asuvale liugurile 3.Stantsi ülemine pool on kinnitatud pressi liuguri külge, alumine – reguleeritava kõrgusega lauale 4. Mõlemad stantsipooled on varustatud väljatõukajaga 5 stantsitud tooriku koheseks eemaldamiseks stantsivaost. Tööks vajalik energia antakse elektrimootorilt 6 kiilrihmülekande 7, võlli 8 ja hammasülekande 9 ning siduri 10 abil väntvõllile. Väntvõlli vasakus osas on pidur 11, mis tagab liuguri peatumise selle ülemises asendid. Sidur ja pidur on omavahel blokeeritud, s.t. kui sidur on sisse lülitatud, siis pidur on vaba ja vastupidi. Väntvõlli pöörlemisel liigub liugur ülemisest asendist alumisse ja tagasi üles ning peatub. Liuguri alla liikumisel toimub lähtetooriku deformeerimine, ülesliikumisel saadud tooriku eemaldamine stantsivaost. Väntpressi põhimõtteskeem:

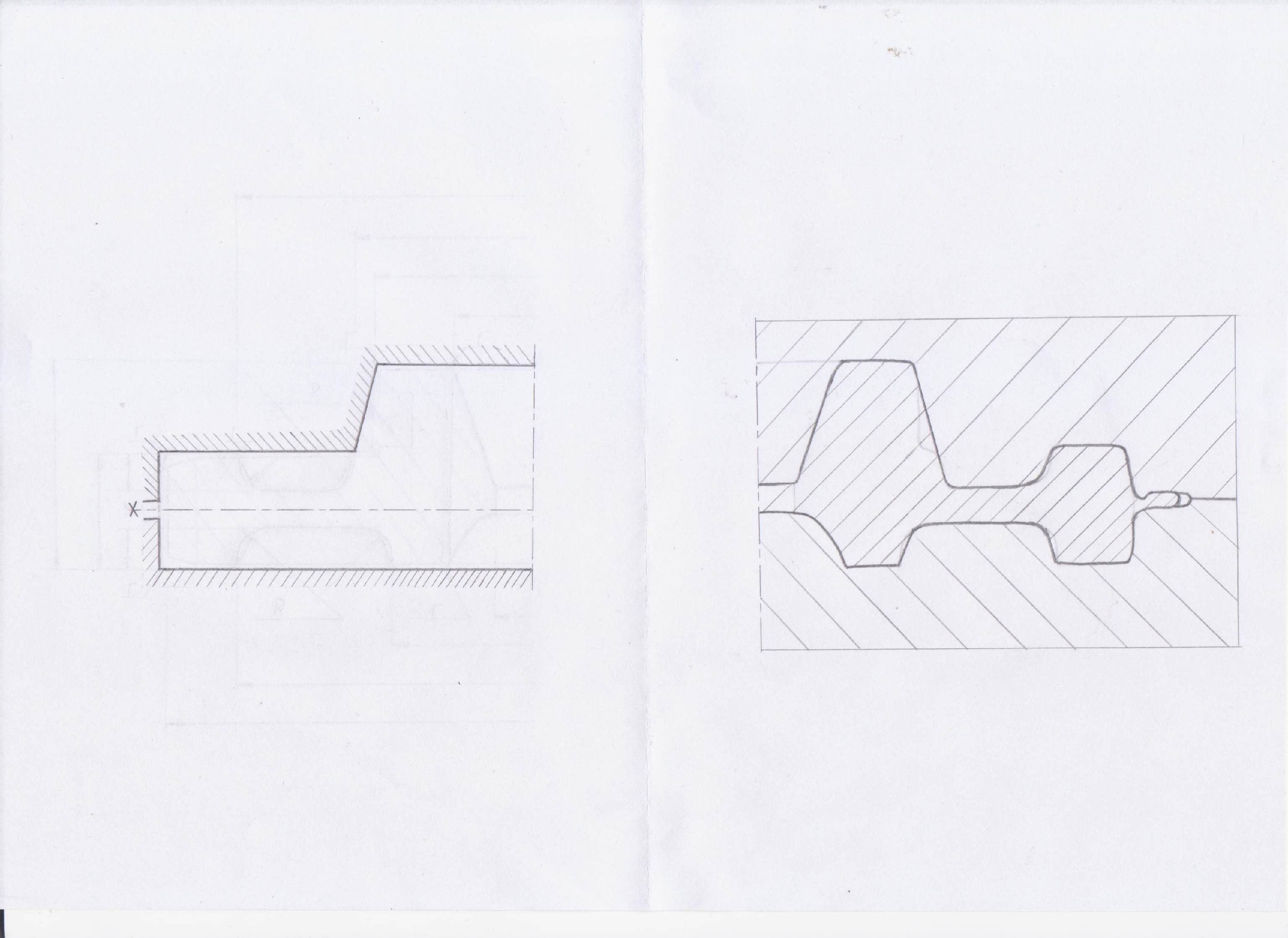

4. Deformeerimisskeemi eskiis:

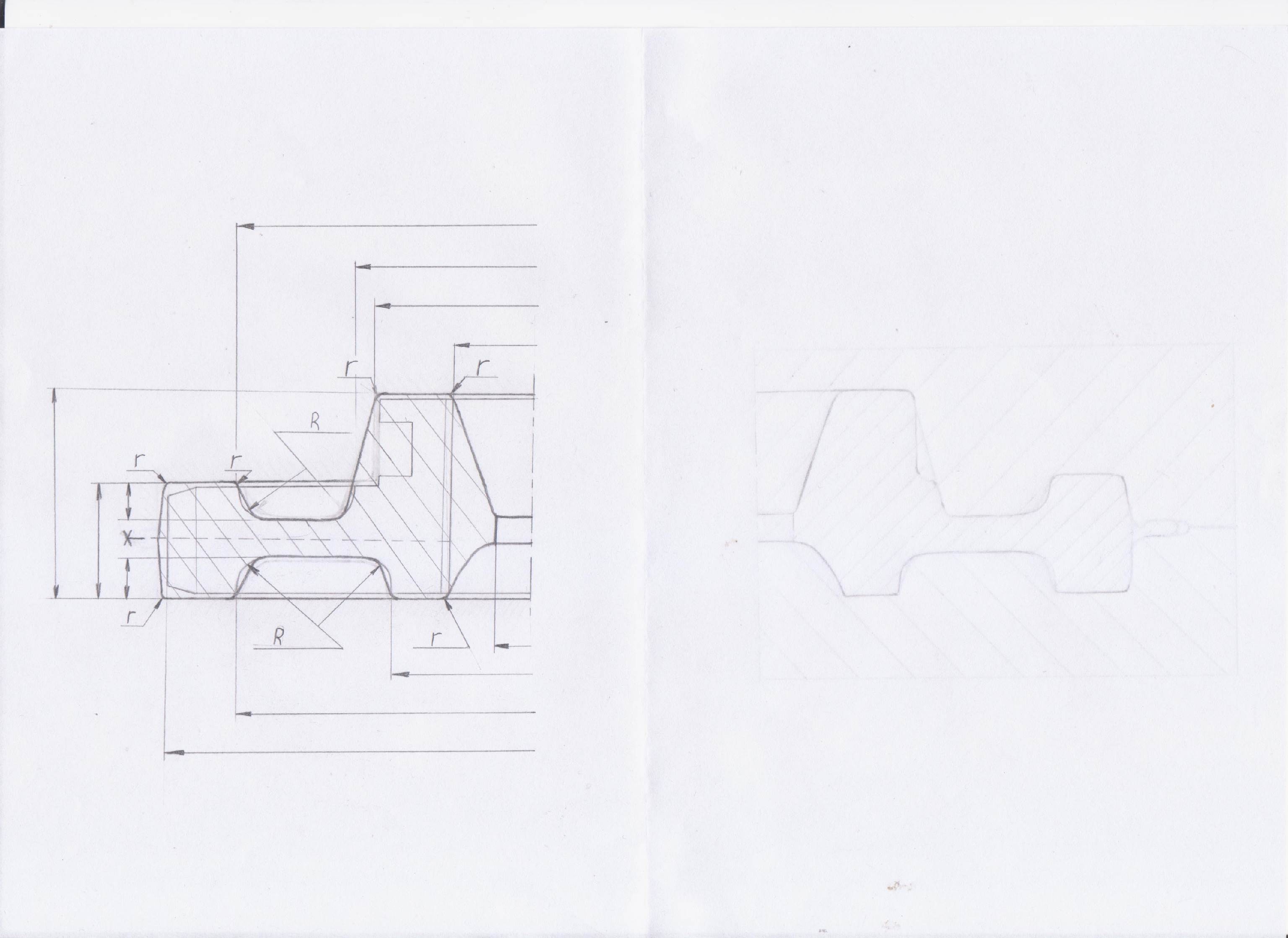

5. Stantsise joonis:

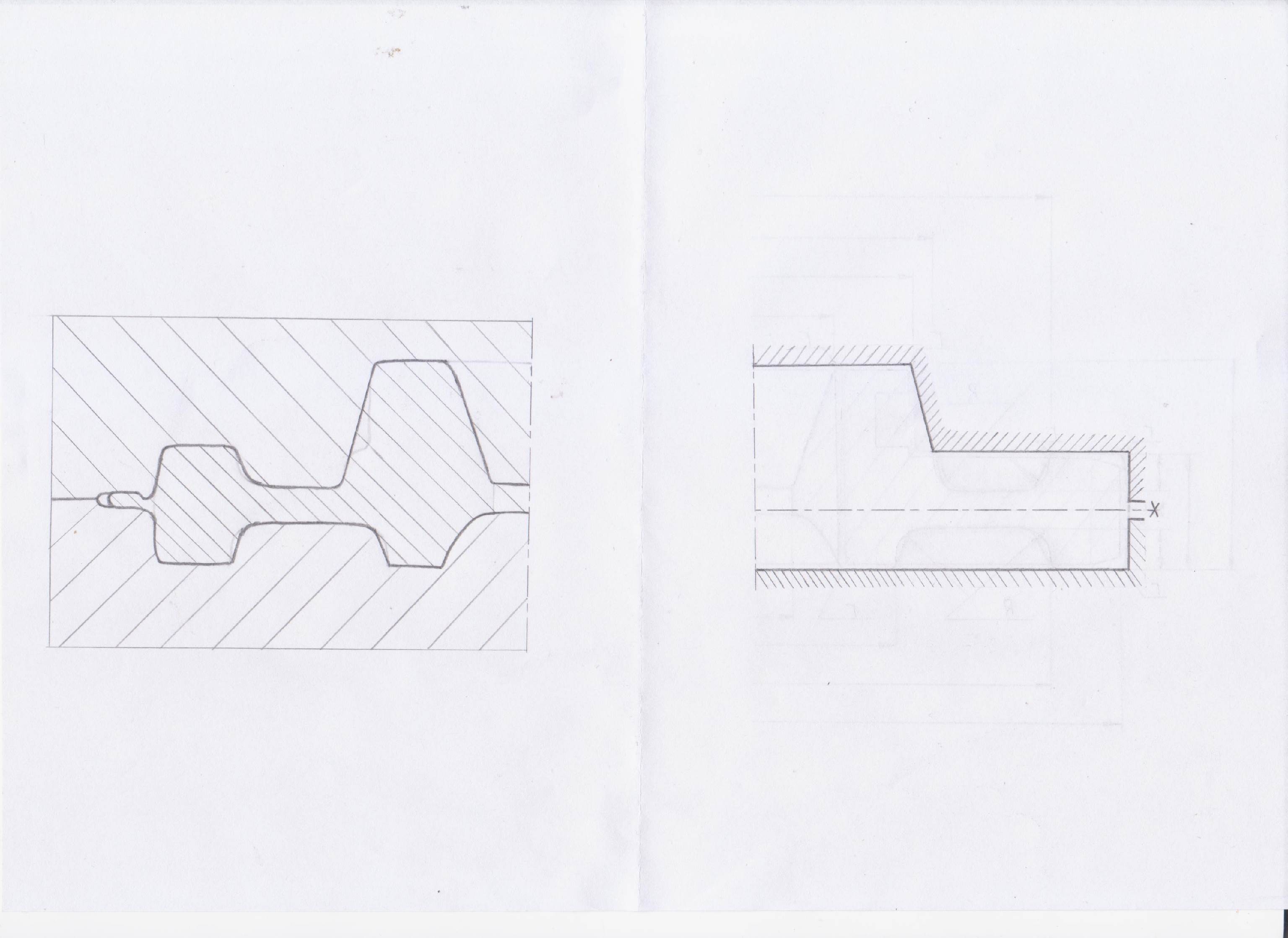

6. Stantsi lõppvagu koos stantsisega selle kinnises olekus:
