TALLINNA TEHNIKAÜLIKOOL


Materjalitehnika instituut
Metallide  tehnoloogia õppetool

Kodutöö aines
МТТ0010 Konstruktsioonimaterjalide tehnoloogia
Töö nimetus SURVETÖÖTLEMINE ( plastne
Töö nr:
vormimine)
Ees- ja  perekonnanimi :
Rühm:
Üliõpilaskood:

Juhendaja :
Töö tehtud:
Töö esitatud:
Töö
F. Sergejev
23.04.2013
arvestatud:



Töö ülesanded:
Teha stantsise joonis(lahutuspind, töötlusvaru, stantsimiskalded)
Deformeerimisskeem(lahutuspind, deformeerimissuund)
Lõppvao  eskiis .(kraadisoon, ümardusraadiused)
Valida stantsimiseviis, tööriistad ja  seadmed .

Töö eesmärk:
Koostada põhimõtteline tehnoloogiline survetöötlemise protsess. Töö  teostaja
valib  kõige  otstarbekama  viisi  toote  valmistamiseks,  lähtudes  detailist,  mille
põhjal valitakse sobiv  stantsimisviis , tööriistad ja seadmed.

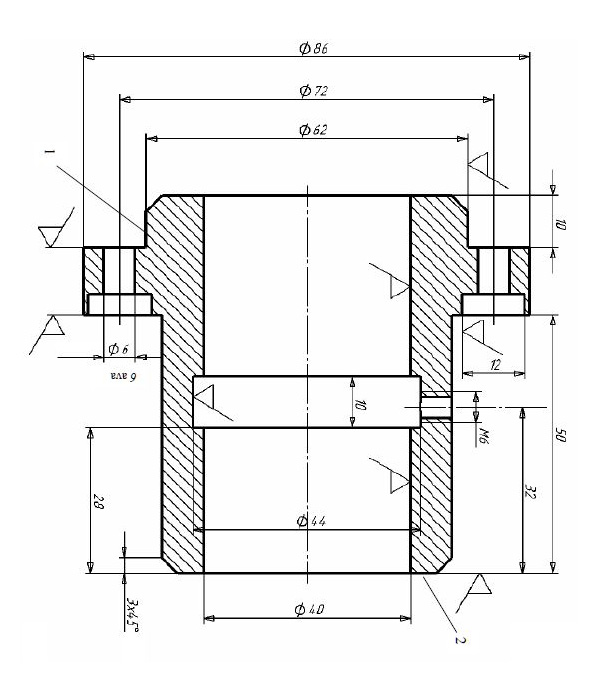

Detail




Stantsimisviis
Horisontaalstantsimismasinaga valmistatakse peamiselt  puksi  ja astelise toru
tüüpi detaili toorikuid, mis sobib kokku minu detailiga.
Horisontaalsantsimismasin  on  põhimõtteliselt  horisontaalväntpress.  Sellel
töötamisel  asetatakse   kuumutatud   lähtetoorik  li kumatu  matriitsipoole
esimesse  vakku  otsaga  vastu  piirajat.   Piiraja   küljes  on  rull,  mis   toetub
pealiugurile  kinnitatud  juhtpinnale.  Pealiuguri  töökäigul  tõuseb  rull  ülesse  ja
pöörab piiraja templi eest ära. Samal ajal matriitsipooled sulguvad ja tempel
deformeerib  toorikut.  Tagasili kumist  alustab  pealiugur,  eemaldades  templi
toorikust. Samuti liigub tagasi matriitsipool, mis vabastab tooriku.
Stantsimisseade
Kuumvormstantsimiseks valin press- stantsi .
Saadavad   stantsised  on  mõõtmete  täpsuselt  väga  täpsed,  mis  tõttu  on
stantsimiskalded  oluliselt  väiksemad  või  puuduvad  üldse.  Samuti  puuduvad
sidepinnad.

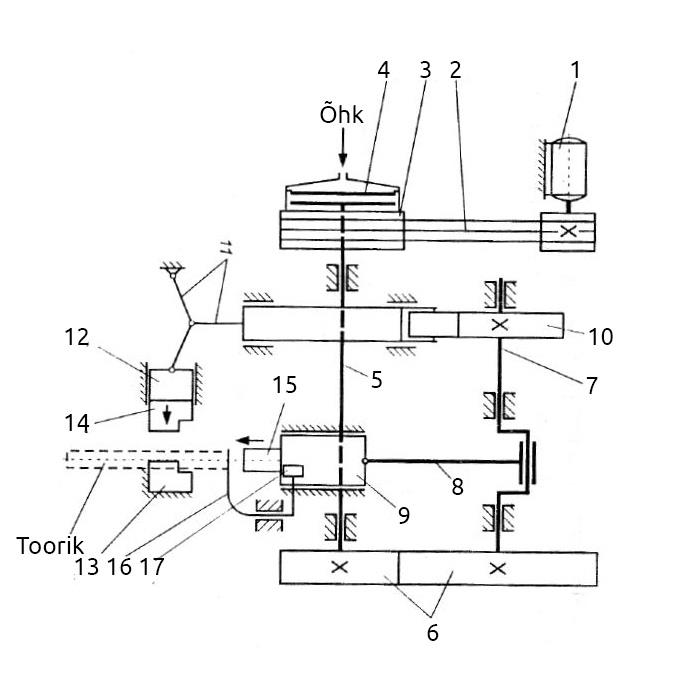

Horisontaalstantsmasina põhimõtteskeem

1. Elektrimootor
9. Pealiugur
2. Kiilrihmülekanne
10.  Ekstsentrik
3.  Hooratas
11. Keps ja kangsüsteem
4.  Sidur
12. Külgliugur
5. Ajamivõl
13. Matriitsipool
6.  Hammasrattad
14. Matriitsipool
7. Väntvõll
15. Tempel
8. Keps

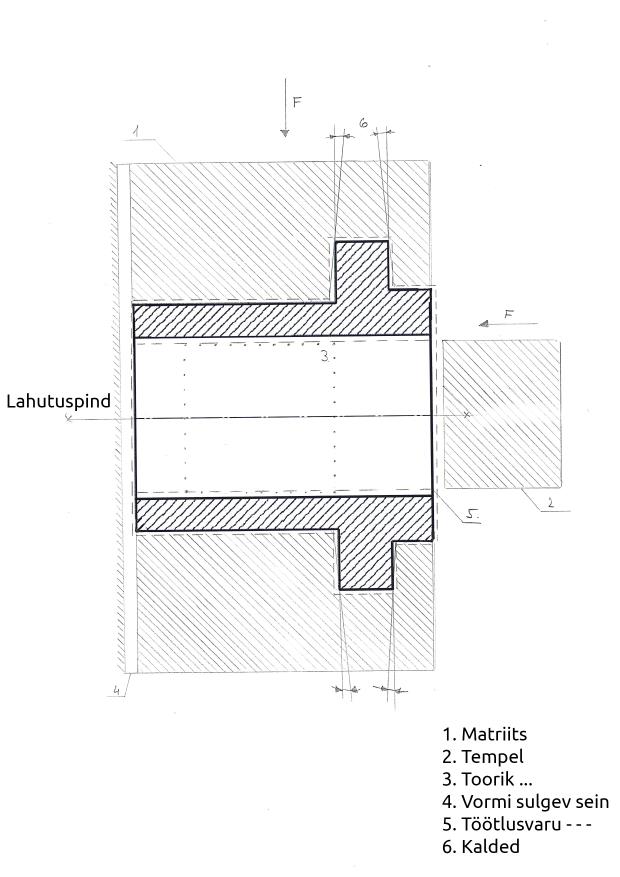

Stantsimise joonis

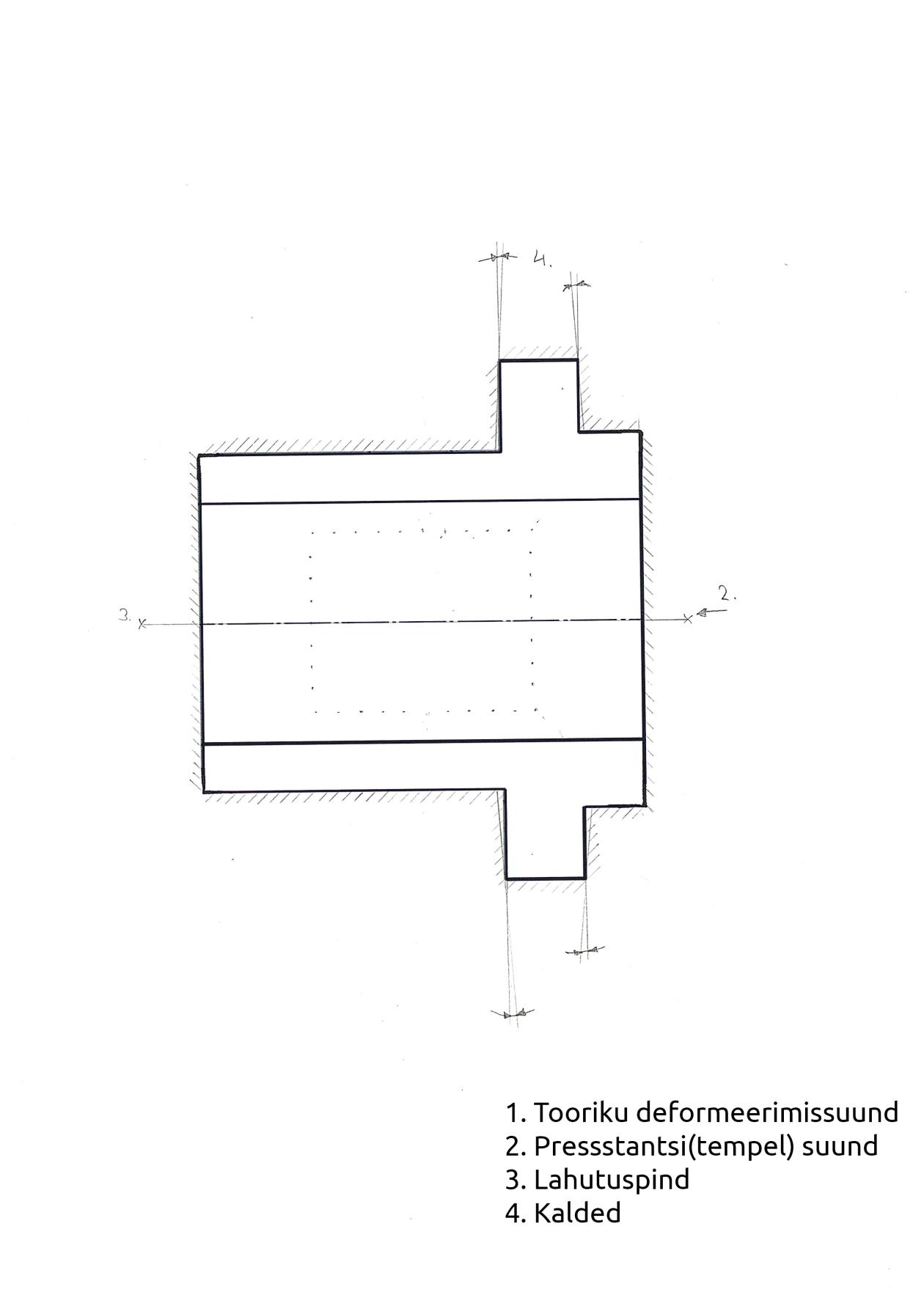

Deformeerimiskalle

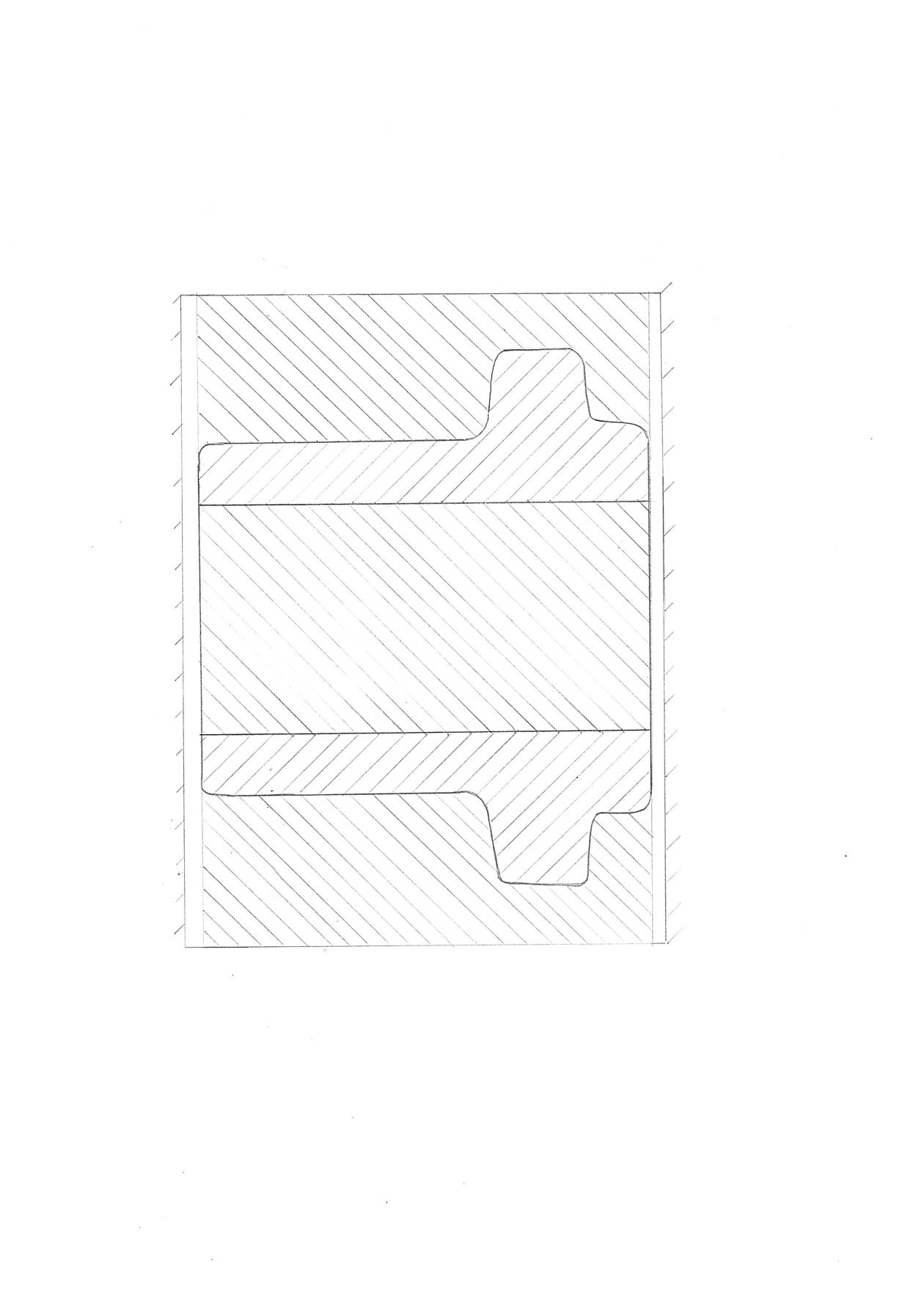

Stantsise lõppvagu

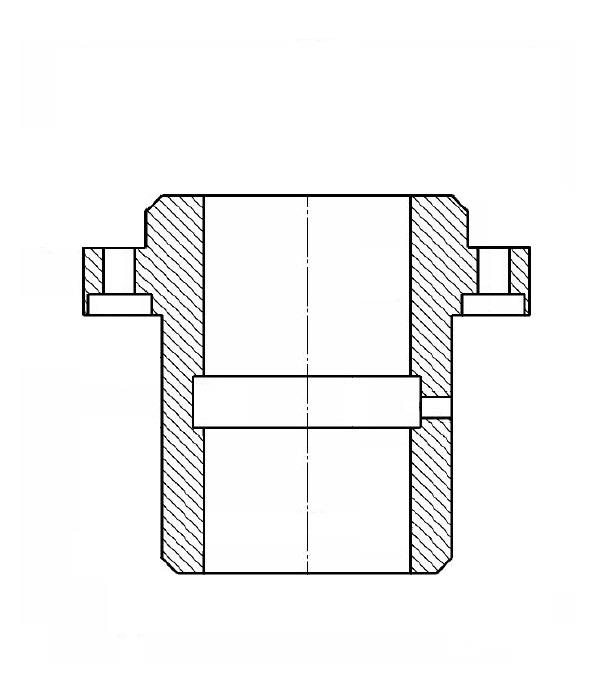

Lõiketöötlust vajavad detaili osad



      6 ava Ø6mm



                 Ø12mm


   Süvend 10mm

      M6 ava








Süvendit ei ole võimalik valmistada stantsimise teel, mistõttu kasutatakse
sisetreitera, et teha detaili sisse süvend läbimõõduga 10mm.
Ülejäänud avad puuritakse puuriga.
