MEETERKEERME PROFIIL JA TOLERANTSID

Lähteülesanne:
Arvutada antud keerme välis-, kesk- ja siseläbimõõt ning tolerantsid. Joonestada mõõtkavas keerme profiil koos tolerantsitsoonidega ja kanda joonisele kõik mõõtmed, piirhälbed ja tolerantsid. Arvutada läbimõõtude piirsuurused ja esitada tulemused tabeli kujul.

Lähtevariant:
M24×1,5−5H/4g

Lahenduskäik:
Tähistuse lahti mõtestamine:
P – keerme samm
d – keerme nimimõõde
α- keerme profiili nurk, meeterkeermel on α= 60°
H – profiili teoreetiline kõrgus
h – profiili töökõrgus
P =1,5
H = 0,866P = 0,866×1,5 = 1,299
h = 0,541P = 0,541× 1,5 = 0,812
H/4 = 0,325; H/8 = 0,162
D2 = d2 =d – 2 + 0,701 = 24 – 1 + 0,026 = 23,026
D1 = d – 3 + 0,835 = 24 – 2 + 0,376 = 22,376
d3 = d – 3 + 0,546 = 24 – 2 + 0,160 = 22,160
d3 min = d3 – 2(0,1P) = 22,160– 2(0,1×1,5) = 21,860
D (orienteeruvalt) D = d + H/8 = 24 + 0,162 = 24,162
Tolerantsid sisekeermele M24×1,5−5H/4g
TD2 = 0,200 ; ½ TD2 = 0,100
TD1 = 0,300 ; ½ TD1 = 0,150
Tolerantsid väliskeermele M33×1,5 – 6g
esd = esd2 = - 0,032
Td = 0,236 ; ½ Td = 0,118
Td2 = 0,150 ; ½ Td2 = 0,075
Tabel 7.1 Keerme läbimõõtude piirmõõtmed
Sisekeere M24×1,5−5H
Väliskeere M24×1,5 – 6g
Välisläbimõõt
Dmax -
Dmin = 24,162
dmax = 23,968
dmin = 23,764
Keskläbimõõt
D2 max = 23,226
D2 min = 23,026
d2 max = 21,994
d2 min = 21,876
Siseläbimõõt
D1 max = 22,676
D1 min = 22,376
d3 max = 22,160
d3 min = 21,860

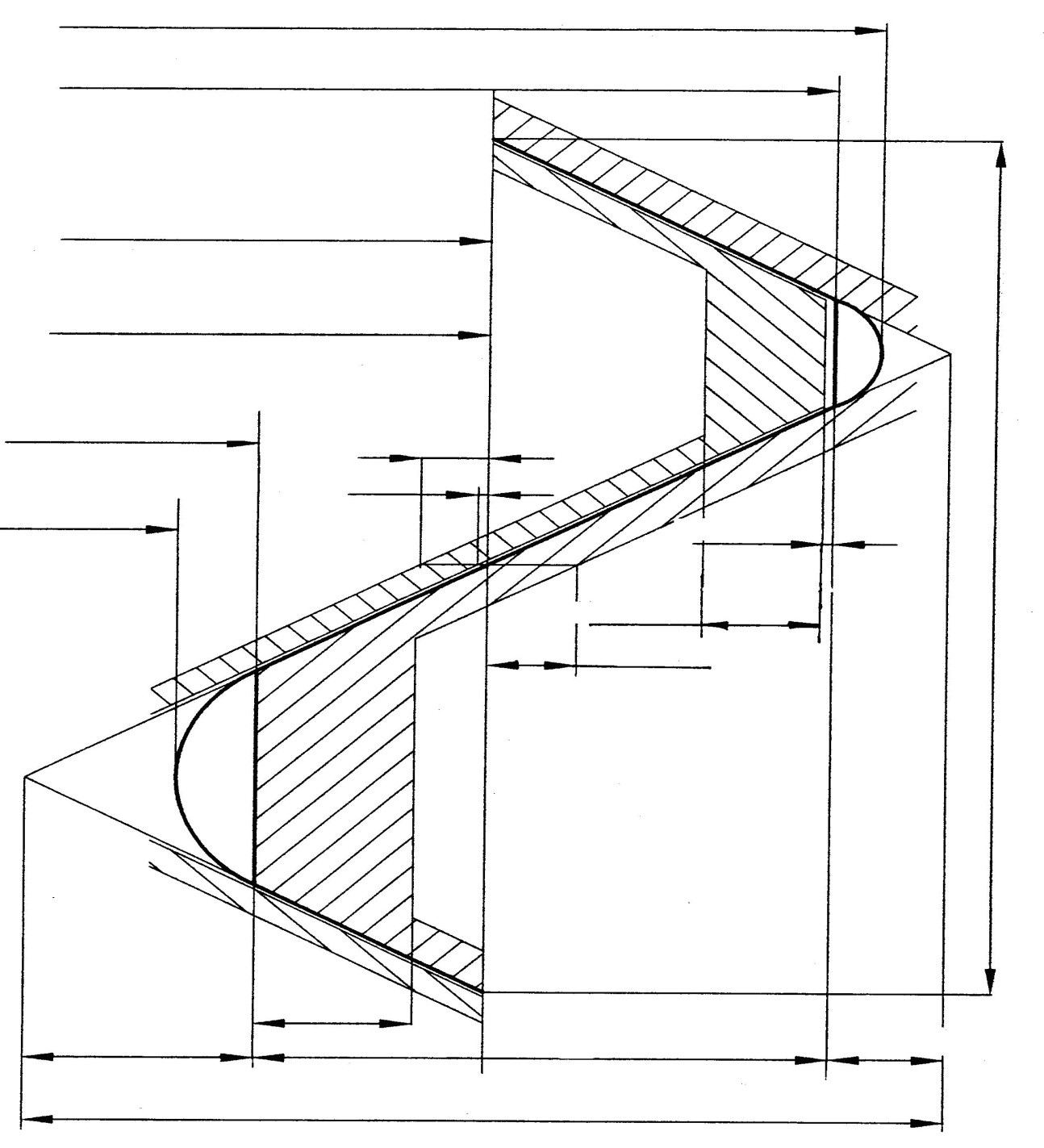

Keerme joonis: D=24,162
½ Td =0,118
+0,300
D1=22,376 0
H=1,299
H/4 =0,325
½ TD1 =0,150
h=0,812
H/8 =0,162
P=1,5
½ Td2 =0,075
½ esd2 =-0,016
½ esd2 =-0,016
½ Td2 =0,118
d3=22,160
-0,032
d2=23,026 -0,150
+0,200
D2=23,026 0
-0,032
d=23-0,236
Sele 7.1 Keerme profiil koos tolerantsitsoonidega
7.5 Kokkuvõte
Meeterkeerme koonilisus keerme profiili nurga (meeterkeermel on α= 60°) 60° on C=1:0,8660254 [7.10, lk 8]. Antud keerme sisekeerme tolerants on 5H ehk keermesliite pikkuseks on N, normaalne pikkus [7.2, lk. 83]. Meeterkeermel on 3 läbimõõtu: välisläbimõõt – tooriku valikuks , keskläbimõõt – keermeprofiili projekteerimiseks ja siseläbimõõt – tugevusarvutusteks. Need läbimõõdud arvutatakse lähtudes keermesammust. Materjal on kõrge süsinukusisaldusega kroomteras .
7.6 Järeldused
Meeterkeerme märkimisel kasutatakse tähist M ja lisatakse sellele välisläbimõõt ( nimimõõt ) millimeetrites, näiteks M24. Keerme samm on keerme kahe naaberniidi vahekaugus. Tavaliset mõõdetakse seda keskläbimõõdul. Samm kirjutatakse keerme tähistusse nimimõõdu järele. Normaalkeermel sammu ei näidata. Igale nimimõõtmele vastab üks suur (normaalne) samm ja mitu väikest (peent) sammu. Normaalse sammuga keeret nimetatakse normaalkeermeks ja peene sammuga keeret peenkeermeks.

Kasutatud kirjandus ja viited:
[7.1] M. Purde . Tolerantsid ja istud . Tln: Tallinna Tehnikakõrgkool, 2005. 116 lk.
[7.2] Ülesanne 7 – Meeterkeerme profiil ja tolerantsid
[7.3] Tabel 9. – Seosed keermeläbimõõtude arvutamiseks
[7.4] Tabel 10- Meeterkeerme põhihälbed
[7.5] Tabel 11.-Meeterkeerme keskläbimõõdu tolerantsid
[7.6] Tabel 12.-Poldi d ja mutri D1 tolerantsid
