Ankrumähise pooliotsad on ühendatud lestadega. Vool juhitakse ankrumähisesse harjadega, mille vahel pöörlevad kommutaatorilestad. Harjad on söest, grafiidist või vasest ning asuvad harjahoidjas, kus nad vedruga surutakse vastu kommutaatorilesti. Neutraaljoonel muudetakse niiviisi voolu suund poolis. Iga pool on ühendatud kahe lestaga ehk: kommutaatorilesti on samapalju kui poolikülgi. Mida rohkem on masinas poole, seda ühtlasem on pöörlemiskiirus. Selle järgi, kuidas on omavahel ühendatud masina ankru- ja ergutusmähis, liigitatakse alalisvoolumootorid a) sõltumatu ehk võõrergutusega masin, kus ankrumähist ja ergutusmähist toidetakse eraldi; sisuliselt on püsimagnetitega masin samasuguste omadustega b) rööpergutusega ehk haruvoolumasin, kus ergutusmähis on ühendatud ankrumähisega rööbiti; ergutusmähis on suure keerdude arvuga, ergutusvool on enamasti vaid mõni protsent ankruvoolust c) jadaergutusega ehk peavoolumasin, kus
Mehaanilist energiat muundatakse elektrienergiaks elektrigeneraatoris. Generaator pannakse pöörlema enamasti mitteelektrilise jõumasinaga, näiteks auru- hüdro- või gaasiturbiiniga, sisepõlemis- või diiselmootoriga. Selle jõu mõjul tekib magnetväljas liikuvas juhis elektrivool. Elektrienergia muundatakse mehaaniliseks energiaks elektrimootoris. Mootori tööpõhimõte on vastupidine: magnetväljas asuvale vooluga juhtmele mõjub jõud, mis paneb selle juhtme liikuma. Mootor paneb tööle tööpingi, mehhanismi või masina. Elektrimasinaid liigitatakse vooluliigi järgi · alalisvoolumasinad · vahelduvvoolumasinad viimaseid omakorda tööpõhimõtte järgi · asünkroonmasinad · sünkroonmasinad On veel palju teisigi elektrimasina tüüpe. Masinaosade koostöö ja energia muundamine toimub magnetvälja kaudu, mis toimib koostöötavate osade vahelises ruumis, enamasti õhupilus. Võimalikult tugeva magnetvälja saamiseks
Mehaanilist energiat muundatakse elektrienergiaks elektrigeneraatoris. Generaator pannakse pöörlema enamasti mitteelektrilise jõumasinaga, näiteks auru- hüdro- või gaasiturbiiniga, sisepõlemis- või diiselmootoriga. Selle jõu mõjul tekib magnetväljas liikuvas juhis elektrivool. Elektrienergia muundatakse mehaaniliseks energiaks elektrimootoris. Mootori tööpõhimõte on vastupidine: magnetväljas asuvale vooluga juhtmele mõjub jõud, mis paneb selle juhtme liikuma. Mootor paneb tööle tööpingi, mehhanismi või masina. Elektrimasinaid liigitatakse vooluliigi järgi · alalisvoolumasinad · vahelduvvoolumasinad viimaseid omakorda tööpõhimõtte järgi · asünkroonmasinad · sünkroonmasinad On veel palju teisigi elektrimasina tüüpe. Masinaosade koostöö ja energia muundamine toimub magnetvälja kaudu, mis toimib koostöötavate osade vahelises ruumis, enamasti õhupilus. Võimalikult tugeva magnetvälja saamiseks

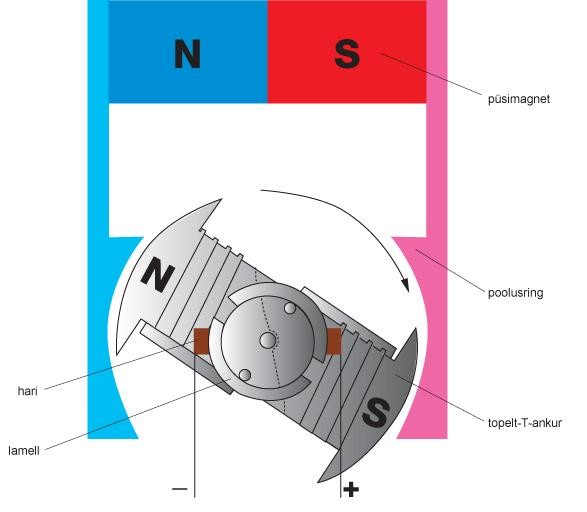

Tartu Kutsehariduskeskus Autoremont Autotehniku eriala Nimi ,,PÜSIMAGNETERGUTUSEGA ALALISVOOLU MOOTOR" Õpetaja Nimi Tartu 2010 Alalisvoolumootor on seade, mis muundab alalisvooluenergia mehaaniliseks energiaks. Alalisvoolumootori eeliseks on väga hea kontroll mootori pöördemomendi ja kiiruse üle. Alalisvoolumootori tööpõhimõte seisneb nähtusel, et magnetväljas paiknevale elektrivooluga juhtmele mõjub mingi jõud. Elektrivooluga juhtmele magnetväljas mõjuva jõu F suuruse määrab voolutugevus, juhtme pikkus ja magnetvoo tihedus e. magnetiline induktsioon B
+ ´II Kommutaatori · II lestad S S Induktori poolused Joonis 2A. Generaator. Kui ankur Joonis 2B. Mootor. Kui magnetväljas mähisega panna magnetväljas pöörlema asetseva ankrumähisest lasta läbi vool, nooltega näidatud suunas, siis mähises siis ankur hakkab jõumomendi r r r indutseeritakse induktsiooni emj i. M = p m ´ B mõjul pöörlema. Et Hetkel, kui mähise tasand ühtib jõumoment säilitaks oma suuna, tuleb
Elektrivool on elektrilaengute suunatud liikumine. Voolu suunaks loetakse positiivselt laetud aineosakeste suunda, ehk elektroonide liikumise vastassuunda. Ühik= 1A; valem: I=Q/t (Q-elektrihulk; t-aeg) 3. Elektriline takistus ja juhtivus, eritaksitus ja erijuhtivus Elektritakistuseks nim. voolutugevuse sõltuvust peale pinge veel juhi omadustest. Takistus on juhi omadus avaldada vastupanu elektrivoolule R=U/I Elektrijuhtivus on takistuse pöördväärtus (G=1/R), mis näitab, kuidas antud juht juhib elektrivoolu. Eritakistus näitab, kui suur on sellest ainest valmistatud ühikulise pikkuse ja ristlõikepindlalaga juhtme takistus. takistus sõltub materjalist, on kasulik sisse tuua suurus, mis iseloomustab materjali elektrijuhtivust. Selliseks suuruseks on eritakistus (või erijuhtivus). Ühtlase ristlõikega juhi korral on takistus võrdeline juhi pikkusega (seda suurem, mida pikem on juht) ning pöördvõrdeline ristlõikepindalaga (seda väiksem, mida jämedam on
Elektrivool on elektrilaengute suunatud liikumine. Voolu suunaks loetakse positiivselt laetud aineosakeste suunda, ehk elektroonide liikumise vastassuunda. Ühik= 1A; valem: I=Q/t (Q-elektrihulk; t-aeg) 3. Elektriline takistus ja juhtivus, eritaksitus ja erijuhtivus Elektritakistuseks nim. voolutugevuse sõltuvust peale pinge veel juhi omadustest. Takistus on juhi omadus avaldada vastupanu elektrivoolule R=U/I Elektrijuhtivus on takistuse pöördväärtus (G=1/R), mis näitab, kuidas antud juht juhib elektrivoolu. Eritakistus näitab, kui suur on sellest ainest valmistatud ühikulise pikkuse ja ristlõikepindlalaga juhtme takistus. takistus sõltub materjalist, on kasulik sisse tuua suurus, mis iseloomustab materjali elektrijuhtivust. Selliseks suuruseks on eritakistus (või erijuhtivus). Ühtlase ristlõikega juhi korral on takistus võrdeline juhi pikkusega (seda suurem, mida pikem on juht) ning pöördvõrdeline ristlõikepindalaga (seda väiksem, mida jämedam on
el.kraadi. Ainult kondensaator tagab voolude vahet 90 el.kraadi 6.)Asünkroonsed kondensaatormootorid Asünkroonsel kondensaator mootoril on kaks staatori mähist, mis hõivavad võrdse arvu uurdeid ja on nihutatud teineteise suhtes 90 el.kraadi. Mootoril on lühisrootor. Peamähis ühendatakse ühefaasilise võrguga, aga abimähis läbi kondensaatori, mida nimetatakse töökondensaatoriks, mis jääb sisse mootori kogu töö ajaks. Kondensaatoriga mootor töötab ringikujulise pöördväljaga. Kondensaatori mahtuvust I A sin A 6 arvutatakse C t = 10 µF . 2f 1U A ü 2 Kondensaatormootoritel on kõrge kasutegur 60-70%. Kuid mootori käivitusomadused ei ole rahuldavad. Käivitamisel ei ole magnetväli ringikujuline, sest mootoril on ringikujuline magnetväli ainult teatud koormusel. Käivitusmoment ei ületa 50% nimimomendist. Saab kasutada kergete käivitusomadustega ajamites
