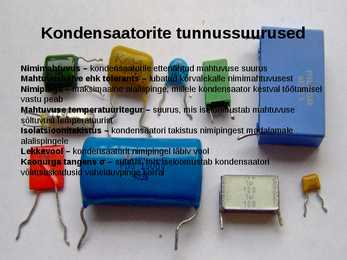

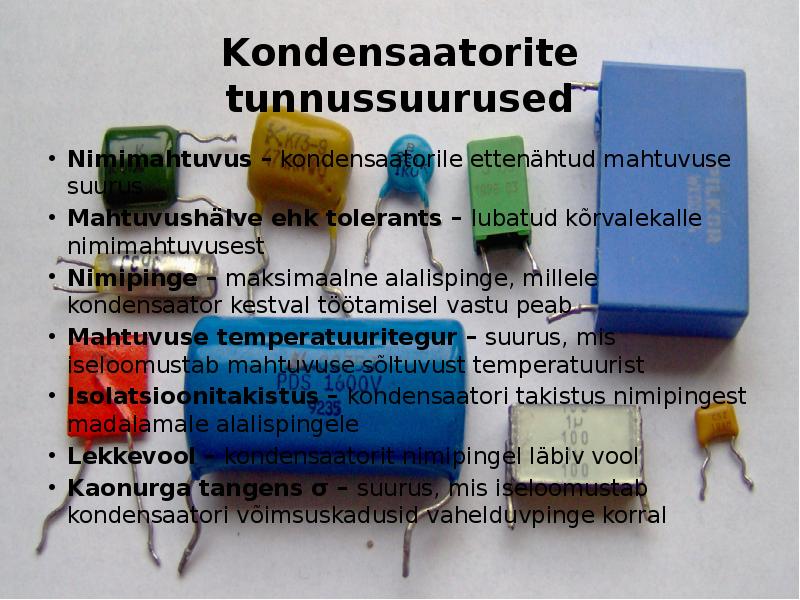

gaas-, vaakumkondensaatoriteks. Püsikondensaatorite eriliigiks on elektrolüütkondensaator, kus kasutatatakse elektroodide vahel elektrit juhtivat elektrolüüti. 2 Kondensaatorite tunnussuurused · Nimimahtuvus kondensaatorile ettenähtud mahtuvuse suurus. · Mahtuvushälve ehk tolerants lubatud kõrvalekalle nimimahtuvusest. · Nimipinge maksimaalne alalispinge, millele kondensaator kestval töötamisel vastu peab. · mahtuvuse temperatuuritegur suurus, mis iseloomustab mahtuvuse sõltuvust temperatuurist. · Isolatsioonitakistus kondensaatori takistus nimipingest madalamale alalispingele. · Lekkevool kondensaatorit nimipingel läbiv vool. · Kaonurga tangens suurus, mis iseloomustab kondensaatori võimsuskadusid vahelduvpinge korral. Kondensaatorite ühendused.

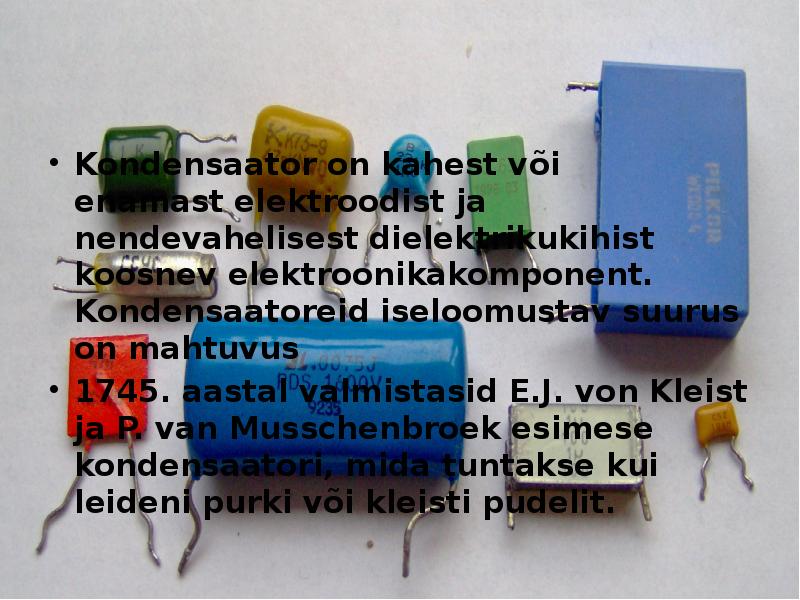

ümberpaigutamiseks ühest elektrivälja punktist teise. Seega on elektriline pinge skalaarsuurus. Pinge ühikuks SI-süsteemis on volt. Üks volt (tähistatakse V) on selline pinge, mille puhul 1 kuloni suuruse laengu ümberpaigutamisel teeb elektriväli tööd 1 dzaul. Elektrivälja kahe mõõdetava punkti vaheline pinge langeb enamasti kokku nende punktide potentsiaalide vahega, kuid ei võrdu süsteemi alguses ja lõpus mõõdetava pingega. 2.11 Kondensaator Kondensaator on kahest või enamast elektroodist ja nendevahelisest dielektrikukihist koosnev seadis. Kondensaatoreid iseloomustav suurus on mahtuvus. Kondensaatorite tunnussuurused: · Nimimahtuvus kondensaatorile ettenähtud mahtuvuse suurus. · Mahtuvushälve ehk tolerants lubatud kõrvalekalle nimimahtuvusest. · Nimipinge maksimaalne alalispinge, millele kondensaator kestval töötamisel vastu peab.

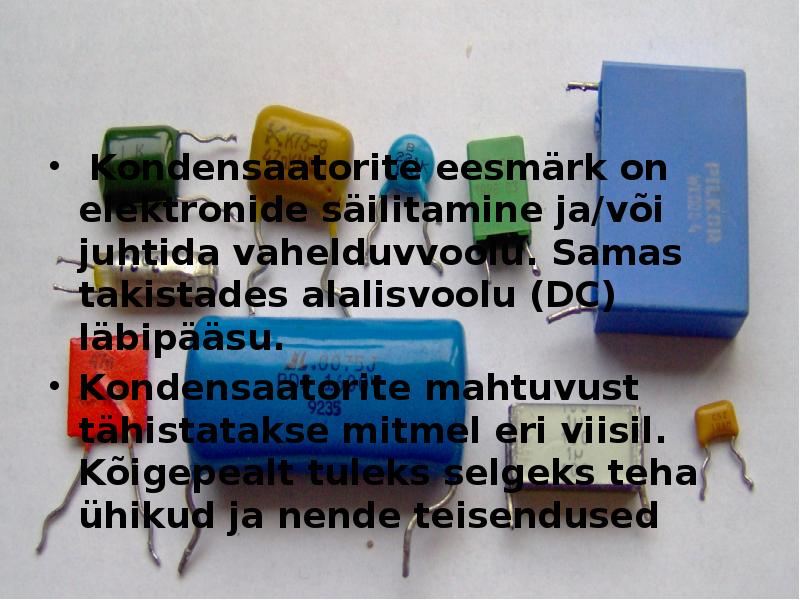

Tallinna Tööstushariduskeskus Referaat Kondensaatorid Jevgeni Aidamirov 24MEH Tallinn 2009 KONDENSAATORID Otstarve, liigid, parameetrid Kondensaator on mahtuvust tekitav element, millel on alati kaks elektroodi ehk plaati ja nendevaheline isolatsioonikiht. Kondensaatori mahtuvus sõltub elektroodide pinnast, nendevahelisest kaugusest ja isolatsiooni dielektrilisest läbitavusest. Kondensaatoreid kasutatakse laengu salvestamiseks, ahelate alalisvooluliseks eraldamiseks ja sagedusest sõltuva mahtuvustakistusliku elemendina.

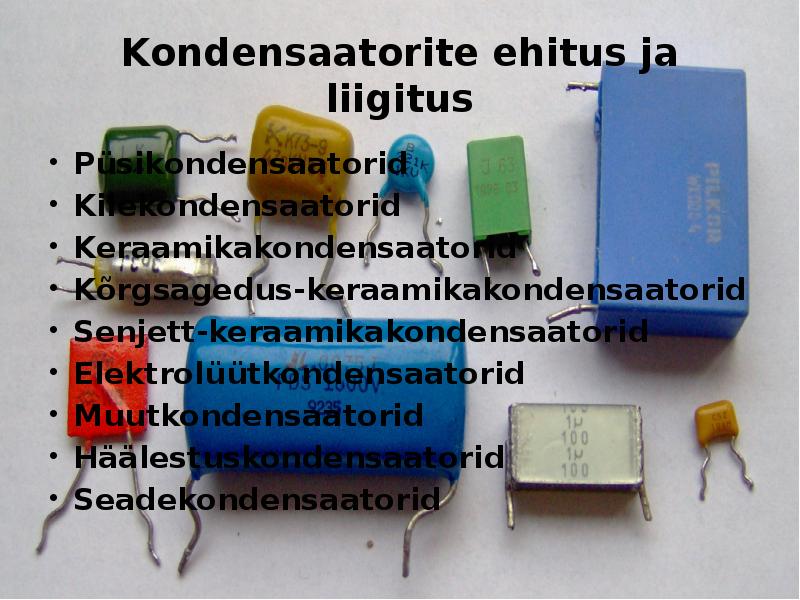

Eritundlikus väljendab fotofoolu suhet fototakistile langeva valgusvoo ja temale rakendatud pinge korrutise. IR-il väljendab fotovoolu suhet langeva kiirgus energia ja pinge korrutise. RF Rk Urk=I*Rk Kui fototakistile langeb valgus siis tema takistus oluliselt väheneb ja vool suureneb oluliselt ja takisit Rk pingelang suureneb Kondensaatorid Püsikondensaator seadekondensaator Häälestus kondensaator Elektrolüütkondensaator varikap Kondensaatorid jagunevad: 1. Püsikondensaatorid 2. Muutkondensaatorid Püsikondensaatorid liigitataks: dielektriku materjali järgi: paber-,plast-,keraamika-, vilgukivi-, klaas-, teflon- ja elektrolüütkondensaatorid Muutkundensaatorid liigitatakse: 1. Häälestus e. Pöördkondensaatorid 2
rakendamisel. Piesoefekt leiab laialdast kasutamist mikroskoopiliste andurite ja täiturite valmistamisel, aga samuti ka aja mõõtmisel (kvartskell), väikeste ainekoguste massi mõõtmisel kvartsi kristalli omavõnkesageduse muutumise põhjal jne. Püroelektrikud on ained, mis on suutelised polariseeruma temperatuuri muutumise tagajärjel. Püroelektrikuid kasutatakse termomeetrite valmistamiseks 9. Elektrimahtuvus, kondensaator. Materjalide elektrilisi omadusi liigitatakse selle järgi, kas laengud saavad nendes vabalt liikuda või mitte. Elektrijuhid on ained, milledes elektrilaengud saavad suhteliselt vabalt liikuda. Head elektrijuhid on metallid, elektrolüüt, ioniseeritud gaas. Mittejuhid ehk isolaatorid on materjalid, milledes laengud vabalt liikuda ei saa. Head isolaatorid on kumm, plast, klaas, ka puhas vesi. Pooljuhid on materjalid, mille juhtivus jääb juhi ja isolaatori vahele. Tuntumad on räni, germaanium
muutkondensaatoriteks, mille mahtuvus on muudetav. Kondensaatorite põhiparameetrid on nimimahtuvus, tolerants, nimipinge ja mahtuvuse temperatuuritegur. Nimimahtuvus on kondensaatori mahtuvus normaaltingimustel. Tolerants ehk mahtuvushälve näitab, mitu protsenti võib kondensaatori mahtuvus olla nimimahtuvusest suurem või väiksem. Tolerants on enamasti ±20; ±10 või ±5%. Nimipinge on suurim alalisvoolu pinge, millel kondensaator võib püsivalt töötada. Mõnedel kondensaatoritüüpidel võidakse anda ka vahelduvpingeline nimipinge. Mahtuvuse temperatuuritegur näitab mahtuvuse suhtelist muutust temperatuuri muutumisel 1K võrra. See tegur võib reaalselt olla kas positiivne (temperatuuri tõustes mahtuvus suureneb), negatiivne (temperatuuri tõustes mahtuvus väheneb) või null, sõltuvalt kasutatava dielektriku materjalist. Kondensaatori laadimine Laadimiseks ühendatakse kondensaator vooluringi koos vooluallikaga

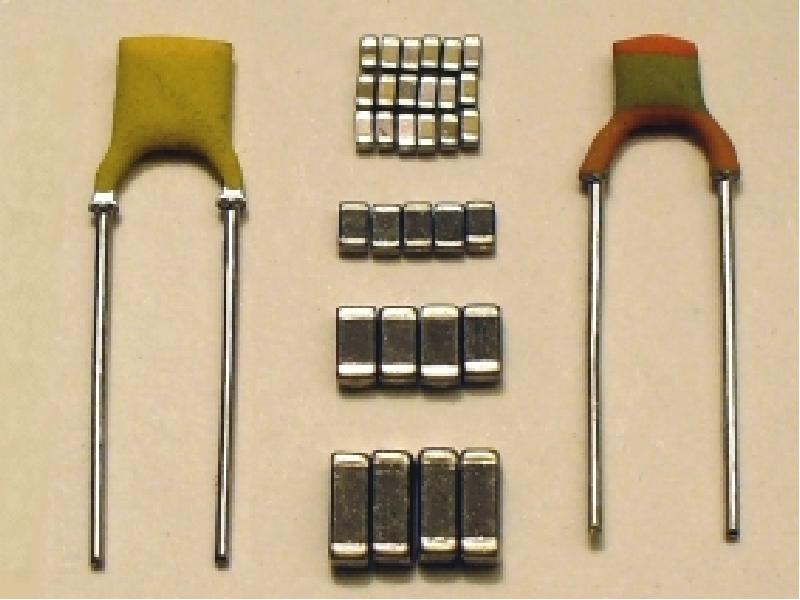

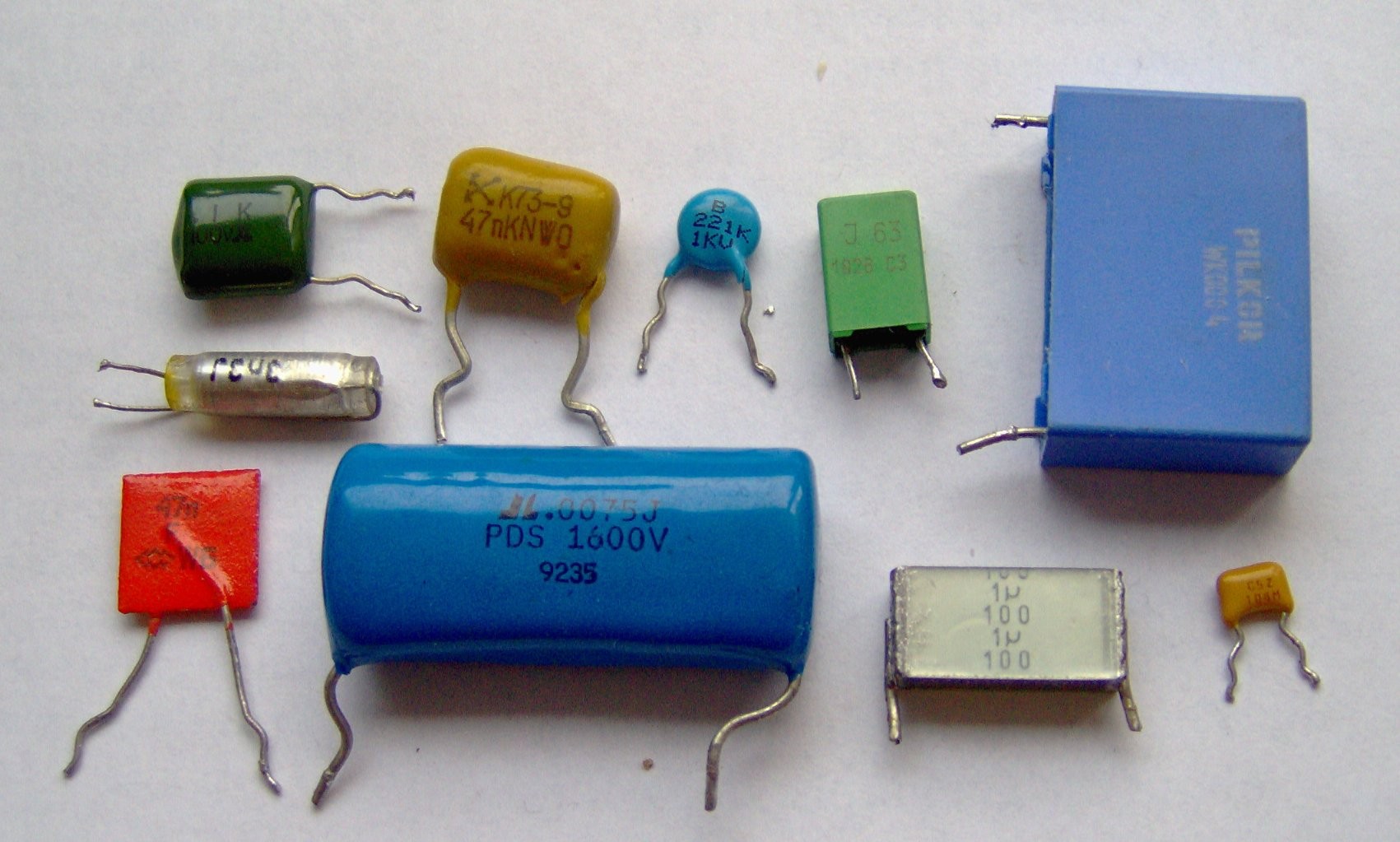

Püsikondensaator on kindla mahtuvusega seadis. Muutkondensaatorite mahtuvus on sujuvalt muudetav. Püsikondensaatorid liigitatakse dielektriku tüübi järgi paber-, plast-, keraamika-, vilk-, klaas- ja elektrolüütkondensaatoriteks. Elektrolüütkondensaatorid võivad olla polaarsed ja mittepolaarsed. Polaarse elektrolüütkondensaatori vooluahelasse ühendamisel tuleb ilmtingimata arvestada polaarsust. Vale polaarsusega ühenduse korral kondensaator puruneb. Muutkondensaatorid jagunevad häälestus- ja seadekondensaatoriteks. Häälestuskondensaatorid on mõeldud korduvaks reguleerimiseks, seadekondensaatorid ühekordseks seadistamiseks. Enamasti on kõik muutkondensaatorid pöördkondensaatorid. Kondensaatorite tingmärgid on toodud joonisel. i hetkeline pöördenurk n lõplik pöördenuki Ri Hetkelisele pöördenurgale vastav takistus Rn lõpptakistus i /n Ri/Rn
Kaasaegsed elektroonikaseadmed koosnevad väga suurest hulgast elementidest, millest on koostatud vajaliku toimega lülitused. Otstarbe tähtsuselt jagatakse neid elemente põhi-ja abielementideks. Põhielementideks on need, milleta pole lülituste töö võimalik. Abielementideta on lülituste töö küll võimalik, kuid nendest sõltuvad suuresti seadme tarbimisomadused. Põhielemendid jagunevad omakorda passiiv- ja aktiivelementideks. Passiv- elementideks on takistid, kondensaatorid ja induktiivpoolid, aktiivelementideks dioodid, transistorid ja integraallülitused. Abielementideks on pistikud, ümberlülitid, klemmliistud, mitmesugused konstruktsioonelemendid jne. Käesolevas õppematerjalis käsitletakse passiivelemente ja aktiivelemente (v.a. integraallülitused), milledel põhineb enamike elektroonikalülituste töö. Välja on jäetud mõnede kitsamat huvi pakkuvate seadiste, nagu pöörddioodid, tunneldioodid ja
