Varda tugevusarvutus pikkele

1. Detaili joonis: Andmed: D = 50 mm d = 16 mm Nõutav tugevusvarutegur: [S] = 2 Materjal: Teras (S235 EN 10025) Voolepiir: Y = 235 MP Leida: Koormusparameetri F suurim lubatav väärtus. 2. Detaili pikisisejõu epüür: 3. Detaili ristlõike pindala epüür A = *r2 A1= *252- *82= 1762,4 mm2 A2= *26,8752- *82 = 2068,0 mm2 A3= *28,752- *82 = 2395,7 mm2 A4= *30,6252- *82 = 2745,4 mm2 A5= *32,52- *82 = 3117,2 mm2 AI= AG = * 252 = 1963,5mm2 4. Detaili pikkepinge epüür: 5. Tugevustingimus ja suurim lubatud jõud. Pikkepinged: Kõige suurem on pinge varda ristlõikes AG Lubatav koormus on vardale mõjuv pinge, mis mõjub varda enim pingestatud punktis ja millega ei kaasne varda deformatsioon. Lubatav pinge on , kus Y on terase voolepiir ja [S] on nõutav varutegur. Varda tugevuse tingimusest, et üheski varda punktis ei tohi pinge tegelik väärtus ületada pinge luvatavat väärtust, saan kirjutada : 6. Varuteguri tegelik väärtus ja kontroll. Kontrollin, kas varra

Abimehanismid
thumbnail
12
docx

Tala tugevusarvutus paindele

1. Andmed. INP-profiil S235 a=3 m b=c=a/2=1,5 m F=10 kN [S]=4 Joonis mõõtkavas 1:20 2. Toereaktsioonid 2.1. Ühtlase joonkoormuse resultant 2.2. Kuna toereaktsiooni Fc väärtus tuli negatiivne, siis on vektor joonisel vale pidi. 2.3. 2.4. Toereaktsioonide väärtused ja suunad on õiged. 3. Sisejõudude analüüs 3.1. Sisejõud lõikes D MD=0 3.2. Sisejõud lõikes C (+) 3.3. Sisejõud lõikes B (+) 3.4. Sisejõud lõikes E Selles punktis peaks QE=0 3.5. Sisejõud lõikes A FA=QA=7,5 kN(+) MA=0 3.6. Sisejõudude epüürid Ohtlikud ristlõiked on D ja E QE=0 QD=10 kN MD=0 4. Tugevusarvutused 4.1 INP-ristlõike nõutav tugevusmoment Painde tugevustingimus - suurim normaalpinge ristlõikes - ristlõike telg-tugevusmoment - ülesandes nõutav vartteguri väärtus - materjali voolepiir Ristlõike nõtav telg-tugevusmoment [W] = = = 26 kui paine on umber telje y 4.2 INP-ristlõike va

Tugevusõpetus
thumbnail
6
docx

Tala tugevusarvutus paindele

MHE0011 TUGEVUSÕPETUS I Kodutöö nr. 6 Variant nr. Töö nimetus: Tala tugevusarvutus paindele A-1 B-4 Üliõpilane (matrikli nr ja nimi): Rühm: Juhendaja: 112441 MATB32 A.Sivitski Töö esitatud: Töö parandada: Arvestatud: Andmed INP-profiil S235 F = 10 kN a =4,5 m b = c = a/2 = 2,25 m p = F/b = 4,4 kN/m [S] = 4 Toereaktsioonid Ühtlase joonkoormuse resultant = pL => 4,4*2,25 = 9,9 kN Toereaktsioonid 2 =0 F*AD - FB*AB + Fres*(AC /2) = 0 => arvutan sellest FB asendades arvudega FB = Toereaktsioonid 3 =0 FA*AB ­ Fres*(AC/2+CB) + F*BD = 0 => arvutan sellest FA asendades arvudega FA = Toereaktsioonide kontroll =0 F ­FB ­FA +Fres = 0 = > 10 ­17,475 +9,9 ­ 2,425= 0 Toereaktsioonide

Abimehanismid
thumbnail
15
docx

Liidete tugevusarvutus lõikele

A. Neetliide Andmed: 2d 3d 3d 2d b1 F a z0 1. Nurkterase valik. 1.1. Arvutan ühe nurkterase sisejõu tõmbel. 1.2. Tõmbe tugevustingimus. 1.3. Ühe nurkterase ristlõike nõutav pindala. 1.4. Suurendan leitud pindala 15% võrra. 1.5. Valin (RUUKKI) tabelist nurkterase, lähtudes nõudest Sobib nurkprofiil 80x80x10 1.6. Tabelist saadud andmed. T = 10 Nurkprofiili telje asukoht, cm 4,4 cm 2. Neetide asukoht ja läbimõõt. 2.1. Läbimõõt. Nurkterase 70 75 80 90 100 110 125 laius, mm d, mm 20 20 23 23 26 26 26 a, mm 40 40 45 50 55 60 70 Needi läbimõõt d = 23 mm Needirea kaugus nurkterase servast a = 45 mm Neediava läbimõõt d0 (mm) Needi läbimõõt d

Tugevusõpetus
thumbnail
9
docx

Liidete tugevusarvutus lõikele

MHE0011 TUGEVUSÕPETUS I Kodutöö nr. 3 Variant nr. Töö nimetus: Liidete tugevusarvutus lõikele A-2 B-9 Üliõpilane (matrikli nr ja nimi): Rühm: Juhendaja: 112592 MATB32 A.Sivitski Töö esitatud: Töö parandada: Arvestatud: Neetliide 2d 3d 3d 2d b1 F a z0 Andmed: [ ] =355/3,1= 114,5 Mpa [ S ]= 3,1 F= 240 kN Materjal: S355 Re= 175 Mpa Rm= 290 MPa Leian ühe nurkterase sisejõu tõmbel: NL=FL=F/2=240/2= 120 kN Tõmbe tugevustingimus: NL = [ ] AL Ühe nurkterase ristlõike nõutav pindala: Valin RUUKKI kataloogist sobiva mudeli, milleks on 80x80x8 ning selle ristlõike pindala on 12,3 . Profiili inertsmoment:

Masinamehaanika
thumbnail
4
docx

Kodune töö I - Varda tugevusarvutus pikkele

A­9 B-0 Varda tugevusarvutus pikkele Üliõpilane (matrikli nr ja nimi) Rühm: Juhendaja: MAHB - 32 Priit Põdra Töö esitatud: Töö parandada: Arvestatud: Ülesande lahendus Antud: Materjal S235 D = 50 mm d = 16 mm [S] = 2 1. Möötkavas joonis 2. Leian ohtliku ristlõike (vähima pindalaga) = == 7850 = == 7649,04 ohtlikuim ristlõige = = 4214,67 = == 1761,54 3. Pindala graafik ja pikijõu epüür 4. Koostan tugevustingimuse Lubatav ohutu pinge: MPa Tugevustingimus: = 474,5 F 5. Arvutan suurima F väärtuse 474,5 F 117,5 F 6. Arvutan tegeliku varuteguri Lubatav koormus: F = 247 kN Tugevuskontroll ohtlikus ristlõikes 2 pinge järgi: MPa Tegelik pinge on lubatavast väiksem, s.t. VARDA TUGEVUS ON TAGATUD =5 Tegelik varutegur on lubatavast suurem, s.t. VARDA TUGEVUS ON TAGATUD

Tugevusõpetus i
thumbnail
13
docx

Kõvera varda tugevusarvutus

20.04.12 Algandmed Ühtlase ristlõikega ühtlaselt kõver varras ehk konks on kinnitatud korpuse lae külge ning koormatud vertikaalse koormusega F. Konks on valmistatud terasest S235 DIN EN 10025-2, mille voolepiiri väärtus on Re = 235 MPa. Arvutada konksule suurim lubatav koormuse F väärtus, kui nõutav varutegur on väärtusega [S] = 2. Konksu sisepinna mõttelise ringjoone läbimõõt on D D = 200 mm, h = 120 mm 1 Konksu joonis sobivas mõõtkavas Joonis Konksu ristlõige Rislõike kese asub 40 mm kaugusel kolmurga alusest, kuna tegemist on võrdhaarse kolmnurgaga. Kolmnurga aluse pikkus: Joonis Konksu joonis mõõtkavas 2 Konksu ristlõike parameetrid: pindala A, pinnakeskme asukoht c, nulljoone asukoht e (täpse valemiga), inertsimoment paindele vastava kesk- peatelje suhtes l. Ristlõike pindala A: Pinnakeskme asukoht c joonisel 3: Joonis Pinnakeskme asukoht c Nulljoone asukoht e võrdhaarse kolmnurkse ristlõikega kõvervardal

Tugevusõpetus ii
thumbnail
8
docx

Tala tugevusarvutus paindele

Q 9,5 0,5 10 10 M kNm 18 9,5 0,5 3.3 Sisejõudude analüüsi tulemus Qmax = 10 kN Mmax = 18 kNm Ohtlik ristlõige on punktis B : QB = 10 kN ja MB = 18 kNm 4. Tugevusarvutus M y Painde tugevustingimus : max = W [S] y =235 MPa materjali voolepiir 3 [ W ] = M [ S ] = 18 10 6 4 306 cm3 ristlõikele nõutav telg-tugevusmoment y 235 10 4.1 Painde tugevustingimus tugevusmomentide kaudu :

Tugevusõpetus i



Lisainfo

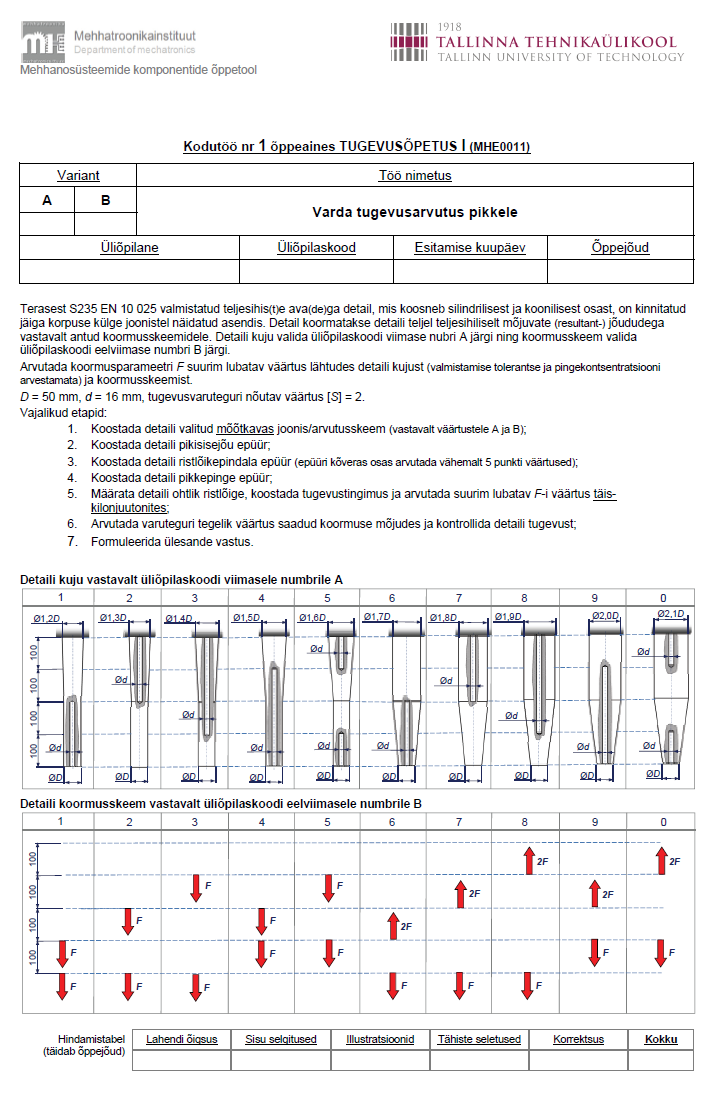

Tugevusõpetus I esimene kodutöö Varda tugevusarvutus pikkele Variant A7 B7
