LABORATOORNE TÕÕ № 7

Keerme keskläbimõõdu mõõtmine kolme traadi meetodil

See on üks täpsemaid keerme keskläbimõõdu mõõtemeetodeid. Nii mõõdetakse sageli keermekaliibreid. Selleks on valmistatud igale keermesammule 3 traati . Traatide keskosad on töödeldud ülitäpselt ( ±0,5 μm ) mõõtmele, mis on märgitud traatide külge kinnitatud lipikutele. Igale keerme sammule vastab kindel traadi läbimõõt.

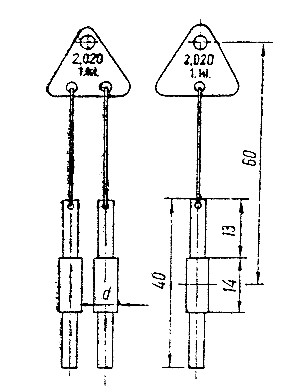

Keermetraadid

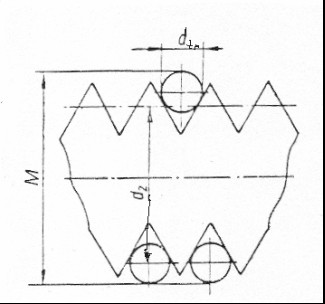

Kolme traadi meetod
Seades kaks traati keskkohtadega ühele poole mõõdetava keerme niitide vahele ja kolmanda traadi teisele poole, mõõtsin traatide pealt vahekauguse M. Traatide läbimõõt on arvutatud nii, et traadid puutuksid keeret keskläbimõõdul. See võimaldab välja arvutada keerme keskläbimõõdu. Meeterkeermel on see:
d2 = M – 3 dtr + 0,866 P , kus
dtr - keermetraadi läbimõõt,
P - keerme samm.
Kui mõõta suurust M näiteks horisontaaloptimeetriga, siis tekib mõõtemääramatus ±(1,5 – 2) μm, kui aga kruvikuga, siis ±(8 – 15) μm sõltuvalt keerme mõõtmest.
Keermetraate tuleb käsitleda hoolikalt ja neid hoida spetsiaalsetes tuubides, kuna need on võrdlemisi kallid (~ 1600 EEK).
Töö käik

Valisin standardi järgi sobiva keermetraatide komplekti.
Keerme Traatide Keerme Traatide Keerme Traatide
Samm läbimõõt samm läbimõõt samm läbimõõt
0,5 0,289 1,5 0,856 3 1,732
0,75 0,433 1,75 1,010 3,5 2,021
1 0,577 2 1,155 4 2,309
1,25 0,722 2,5 1,433 4,5 2,595

Puhastasin kruviku mõõtotsakud, keermetraadid ja mõõdetava keerme.

Seadsin kruviku nulli. Selleks kinnitasin piduri, avasin käristi mutri, seadsin trumli nulli, kinnitasin käristi mutri, avasin piduri, kontrollisin nullasendit 3 korda.

Riputasin keermetraadid kruvikule kinnitatud traadile.

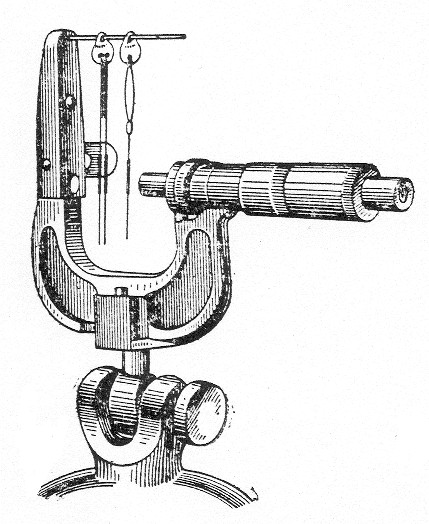

Keermetraadid on riputatud kruviku kohale
5. Panin ühele poole keerme süvistesse kaks ja teisele poole üks traat ja hoidsin nii, et traadid puutuksid keeret keskmise (läikiva) kohaga.
6. Mõõtsin suurust M kolmes erinevas kohas, igaühte kahes ristsihis.
7. Arvutasin kõigi mõõtetulemuste keskmise. See ongi keerme tegelik keskläbimõõt d2 teg.
Arvutasin keerme teoreetilise keskläbimõõdu d2 teor .
Nende kahe suuruse absoluutväärtuste vahe on keskläbimõõdu mõõtemääramatus Δd2.
Leidsin keermetolerantside tabelist keerme täpsusklassi, mille keskläbimõõdu tolerants oleks suurem kui Δd2 .
8. Kandsin tulemused tabelisse.
9. Puhastasin ja määrisin keermetraadid ja kruviku mõõtepinnad, panin traadid nende hoidetuubi, kruviku karpi ja korrastasintöökoht.
10. Esitasin töö aruande õppejõule.

Mõõtetulemused

Mõõdetav

siht

M

M

d2 teg

d2 teor

Δd2

Td2

Täps.

klass

1

2

3

Keskm

I - I

42,21

42,23

42,23

42,223

42,208

39,630

40,051

0,421

-0,048

-0,448

9g8g

II - II

42,24

42,23

42,23

42,233

Ovaalsus

0,03

0,00

0,01

0,01

Kasutatud mõõteriistad ja seadmed
Nr.
Nimetus
Mõõtepiirkond
Täpsus
1.
Kruvik
25-50 mm
0,01mm
2.
Keermetraatide komplekt
1,732 mm
Mõõteskeem
Detail M42x3
Arvutused
d2 teg= M-3dtr+0,866P= 42,228-3*1,732+0,866*3=39,630
d2 teor= d-2+0,051= 42-2+0,051= 40,051 , kus d=keerme nimiläbimõõt.
