Keerme keskläbimõõdu mõõtmine keermekruvikuga (0)

LABORATOORNE TÖÖ № 6

Keerme keskläbimõõdu mõõtmine keermekruvikuga

See mõõtemeetod on laialt levinud ja kasutatakse just detailidele lõigatud keermete keskläbimõõdu mõõtmiseks.

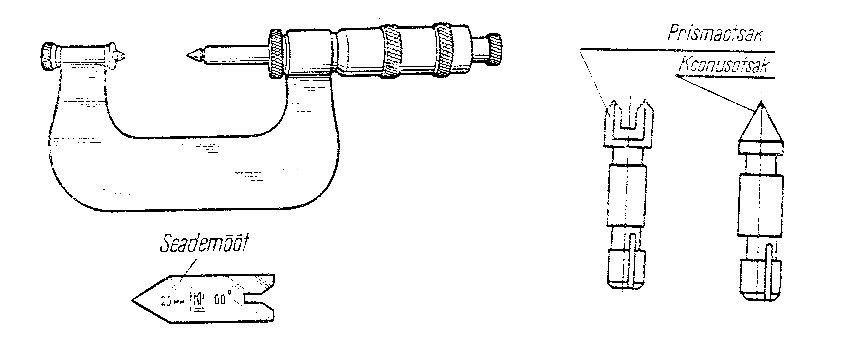

Keermekruviku varrastesse on puuritud avad, kuhu asetatakse vahetatavad mõõtotsakud vastavalt keerme sammule.

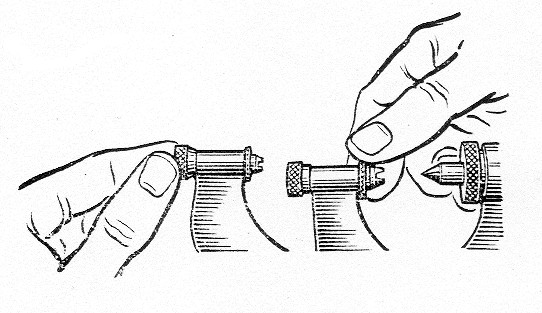

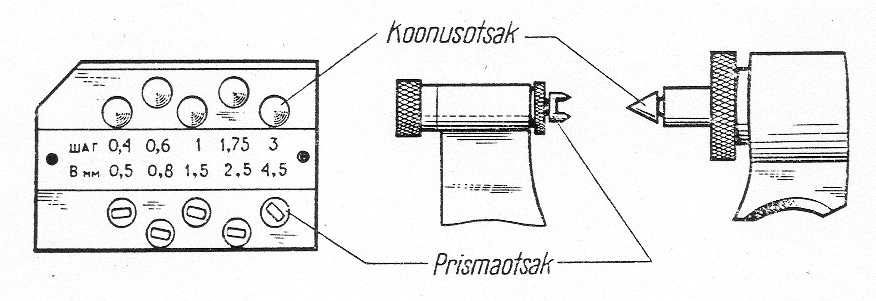

Prismaotsak tuleb seada alati liikumatusse vardasse (kruviku kanna poole) ja koonusotsak kruviku pöörlevasse vardasse. Sageli eksitakse selle nõude vastu ja tulemuseks võib olla prismaotsaku purunemine . See maksab aga mitusada krooni. Vahetatavad mõõtotsakud on nummerdatud, kuid see number ei näita mitte keerme sammu, vaid otsaku järje-korranumbrit kruviku karbi pesades. Pesade juurde on kirjutatud keermesammud, millele vastavad otsakud sobivad. Vahel kirjutatakse otsakutele siiski keerme sammud, millele need sobivad.

Töö käik

Valisin sobivad mõõtotsakud ja seadsin need kruviku varrastesse.

Puhastasin detaili ja mõõtotsakud.

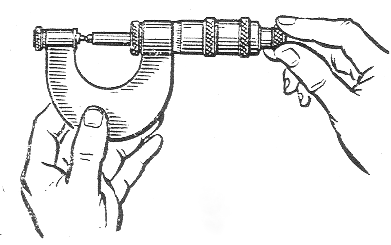

Seadsin kruviku nulli.

Seadsin trumli nullasendisse (käristi mutrit selleks avada pole vaja).

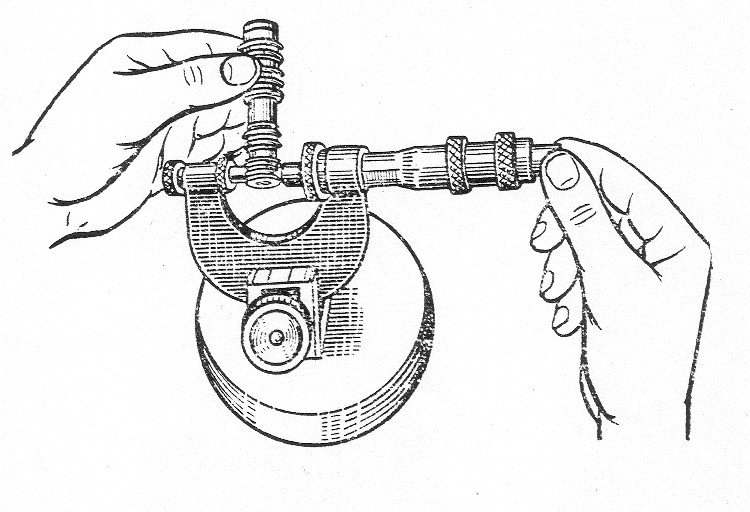

Nihutasin kruviku prismaotsak kokkupuutesse seademõõduga, kuna mõõtepiirkond oli suurem kui 0-25mm. Seda tegin kahe mutriga . Kui keerasin kanna vasakpoolne mutri lahti ning keerasin teist mutrit peale, nihkus kand mõõtekruvile lähemale. Toimides mutritega vastupidiselt, eemaldus kand mõõtekruvist.

Seadsin kruviku trumli nulli (tavaline kruviku nulliseadmine). Selleks kinnitasin piduri, avasin käristi mutri, seadsin trumli nulli, kinnitasin käristi mutri, vabastasin piduri, kontrollisin nullasendit 3 korda.

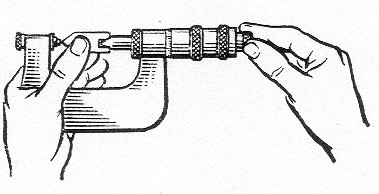

Mõõtsin keerme keskläbimõõdu kahes ristuvas sihis, kummaski 3 korda ja kandsin tulemused tabelisse.

Arvutasin keerme teoreetilise keskläbimõõdu d2 teor.
Keskläbimõõdu hälbe Δd2= |d2teg| - |d2teor| .
Määrasin standardist keerme täpsusklassi nii, et saadud hälve Δd2 mahuks selle täpsusklassi tolerantsitsooni sisse: Δd2 2

Puhastasin ja määrisin mõõteriista ning asetasin karpi .

Korrastasin töökoha.

Esitasin töö aruande õppejõule.
Kasutatud mõõteriistad ja seadmed :
Nr.
Nimetus
Mõõtepiirkond
Täpsus
1.
Keermekruvik
25-50 mm
0,01 mm

Mõõtetulemused

Detail M45x3
Mõõte- siht
Kruviku näit (d2 teg)
d2 teg
d2 teor
Δd2
T d2
Täpsusklass
1
2
3
I-I
42,79
42,78
42,81
42,783
43,051
0,268
-0,085 μm
-0,285 μm
6e
II-II
42,77
42,78
42,77
Arvutused: d2 teg= (42,79+ 42,78+ 42,81+ 42,77+ 42,78+ 42,77) / 6= 42,783 mm.
d2 teor= d-2+0,051= 45-2+0,051= 43,051 mm, kus d on keerme nimiläbimõõt.

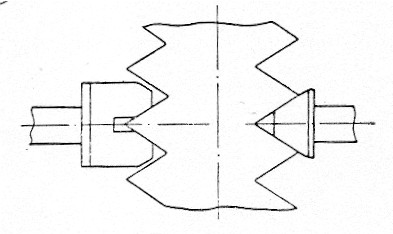

Mõõteskeem
Detail M45x3
