Infosüsteemid (0)

Tallinna Tehnikaülikool - Energeetika - Elektrijaotustehnika

1 Hindamata

10 Infosüsteemid

Elektrivõrgu infosüsteemid
Infosüsteemi all mõistetakse andmete hõivamise, säilitamise ja töötlemise kompleksi, mis annab elektrivõrgu juhtimiseks vajalikku teavet. Tuumiku moodustavad andmebaasid. Probleemiks on andmete dubleeritus.

Võrguinfosüsteem
Võrguinfosüsteem (automated mapping and facilities management AM/FM) haldab peamiselt teavet võrguelementide kohta. Jaotusvõrkudes tinti võrguIS ja geoIS seotud. Sisaldab andmeid võrkude ehituse ja remondi kohta ja muid tehnilisi näitajaid. (Liini-Alajaama-Trafo-Lüliti andmed, asukoht, tüüp, pinge/vool releesätted jne). Saadud andmeid kasutatakse võrgu talitluse arvutamiseks.

Geoinfosüsteem, (Raster-ja vektorkaardid, rakendused..)
Kaardid, joonised jne. Rasterkaardiks on paberkaartide või aerofotode skanneeringute põhjal tehtud piltkaardid. Objekti moodustavad kõrvuti asetsevad ruudud . On andmemahukam ja vähem võimalusi. Vektorkaardid moodustatakse vektoriseerimise teel ehk iga joont kirjeldab teatud f-n. Soetamiskulud on suuremad.

Võrguhaldussüsteem, (Võrguhaldussüsteemi võimalused.)
Üldjuhul kasut. tuletiskaarte, mis saadakse teiste kaartide töötlemisel.

Kliendiinfosüsteem
Haldab tarbijate LP-de ja arvestite asukoha andmeid, arvestinäitude andmeid, maksete sooritamist jne. Selle abil saab näiteks moodustada tüüpkoormusgraafikuid. Analüüsitakse ka arvestinäitude tõepärasust.

Dispetšisüsteemi struktuur ja funktsioonid
Jälgib riigi elektrisüsteemi elementide koostööd, korraldab/jälgib lülitusi ning rikete/häirete kõrvaldamist, koordineerib tehnilist koostööd, kaitse- ja automaatika tööd tagab vaba elektrituru, kindlustades elektrienergia ülekande/tootmise/tarbimise bilansi.

Kaug- ja jaotusterminali funktsioonid
RTU/DTU (remote/distribution terminal unit ) Seadmed , mis vajaliku infot kõrgemale edastamiseks ette valmistavad. RTU vahendab ka kõrgemalt tulevaid juhtimiskäske.

Sideliinid ja –võrgud
Andmed suured, seega oluline sideliinide läbilaskevõime. Võib kasutada fiiberoptikat. Kasutatakse koht- ja laivõrke. Nii traat kui raadioside . Põhiliinid: vaskjuhtmetest keerdpaar, koaksiaalkaabel , valguskaabel, kõrgsagedusside, mobiiltelefon, raadioside, pakettraadiovõrk, mikrolaineside, satelliitside.Avalikku telefonivõrku saab kasutada op. juhtimisel juhtmepaaride jäiga ühendamise korral.

Andmeedastuse koht- ja laivõrgud
Kohtvõrk - (local area network , LAN) on piiratud alal toimiv võrk, mis rahuldab ühe kindla töörühma tarbijaid . Laivõrgud ( wide area network WAN) moodustavad suuri süsteeme. näiteks telefonivõrk ja internet. elektrivõrgu op.juhtimiseks on vaid selleks otstarbeks loodud laivõrk, mille eest hoolitseb EE Televõrk.

Dispetšisüsteemi kasutajaliides
Ehk MicroSCADA. Erinevate õigustega kasutajatel erinevad liidese omadused kasutada. MicroSCADA eeldab, et elektriseadmed klassifitseeritakse alajaamade ja nende elektriliste ühenduste kaupa. Häiretena on dispetseritel punane täpp mis näitab kõiki häireid .

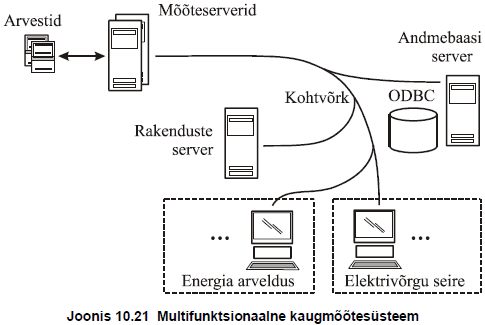

Elektrienergia kaugmõõtesüsteem (Multifunktsionaalne kaugmõõtesüsteem)
Saab mõõta nii reaktiiv kõi aktiivenergiat, fikseerida koormustippe, sättida tariifivahemikke, teha koormuse seiret erinevatel aluste, saada andmeid elektri kvaliteedi kohta.

Elektrienergia kaugmõõtesüsteem (Kaugmõõtesüsteemi andmeside )
Arvestite andmed edastatakse mõõteterminali (kontsentraatoritesse). Andmeside toimub võrgu kõrgsageduskanali kaudu (distribution line carrier, DLC), telefonivõrgu kui kaabeltelevisioonkanali abil.

Elektri kvaliteedinäitajad

Elektri kvaliteedimõõtur

Elektri kvaliteedi seiresüsteem
Kvaliteedimõõturid mõõdavad pinget ja voolu sagedusega üle 1kHz. Andmed edastatakse üldjuhul telefoni- või GSM võrku. Või GSM/telefoni abil kohtkindlasse võrku ja sealt serverisse.

Jaotusvõrgu infohaldussüsteemi Xpower võimalused

Xpower-i operatiivjuhtimise tugisüsteem
Keskmeks on relatsiooniandmebaas ( Oracle või OpenIngras). Täiendavat teavet saadakse SCADA-st ja ka kliendiinfosüsteemist (CIS), materjalide IS-st ja majandusIS-st. Lähtekohaks on GIS, lisavõimalusteks on võrgu plaanimise,käidu/hoolduse tugi, võrgu elutsükli jälgimise tugi, rakenduste integreerimine, liidesed muude vajalike IS-dega. Kasutab andmebaasi, kuhu andmed salvestatakse vaid üks kord. Andmemudeliks on koordinaat- objektseotuse segasüsteem.

Laimõõtesüsteemi põhimõtted (Faasimõõteseadmed, kontsentraator.
WAMPAC- wide area monitoring, protection and control system. Mõõdetakse väga suure sagedusega ning reaalajas saadakse vajalikku mõõteinfot.

.DOCX Laadi alla originaalfail 2 lk · .docx · 8 allalaadimist

50 punkti Autor soovib selle materjali allalaadimise eest saada 50 punkti.

~ 2 lehte Lehekülgede arv dokumendis

2016-01-12 Kuupäev, millal dokument üles laeti

8 laadimist Kokku alla laetud

0 arvamust Teiste kasutajate poolt lisatud kommentaarid

Mommindus Õppematerjali autor

Kontrolltöö küsimuste vastused kontrolltööle nr. 10 "Infosüsteemid"
