Hoonete konstruktiivne kandeskeem (0)

Hoonete konstruktiivne
kandeskeem
Kandeskeemi optimaalne valik
„ Kandeseintega hoone & karkasshoone;
„ Hoone konstruktiivse kandeskeemi optimaalne
valik mõjutab palju hoone projekteerimise,
ehitamise maksumust ning keerukust;
„ Kandeskeem mõjutab ka hoone paindlikku
ruumikasutust ja ümberehituse võimalust tema
funktsiooni muutumisel;
„ Hoone kande- ja jäigastavad konstruktsioonid
peavad tagama hoone püsivuse kogu tema
kasutusea kestel;
„ Üldstabiilsuse kindlustamiseks kasutatakse
erinevaid kandeskeeme, mis võivad toimida
eraldi või kombinatsioonina.
2
1

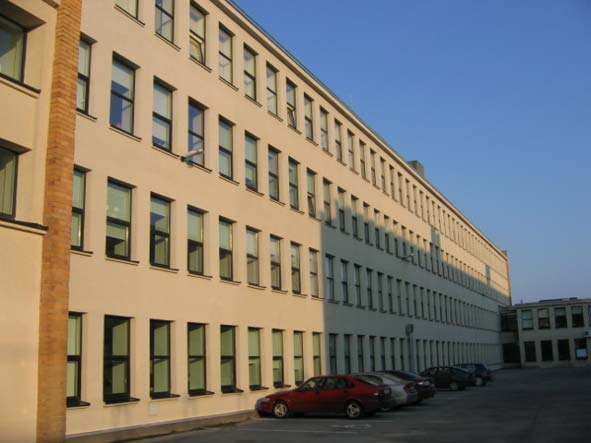

Kandvate pikiseintega hoone
„ Kannavad hoone pikiseinad , ruumiplaneering
on selle skeemi puhul võrdlemisi vaba;
„ Välisseinte ülesanne:
„ Soojapidavus,
„ Katuse ja vahelagede koormuse
vastuvõtmine.
„ Vahelagede kandevõime
määrab konstruktiivselt
pikiseinte vahekauguse
(varem L
~6m);
maks~6m)
3
Kandvate pikiseintega hoone
4
2
Kandvate põikiseintega hoone
„  Koormusi kannavad hoone põikiseinad.
„ Seda kandesüsteemi iseloomustab suur
jäikus oma pinnas (nihkele töötavad seinad)
ja liigendühendused pinnaga risti olevas
suunas.
„ Pikijäikus saadakse põikseintega risti olevate
seinte või raamidega .
„ Ruumide planeering on
seotud põikseinte asukohaga.
5
Kandvate põikiseintega hoone
6
3
Kandvate piki- ja põikiseintega
hoone
„ Kandvate piki- ja põikseintega süsteem ja
ruumelementidest süsteem kasutatakse eelkõige
paneelhoonetes.
„ Vahelaepaneelid toetuvad ruumi kõigile seintele ,
mistõttu on ruumide planeering piiratud;
7

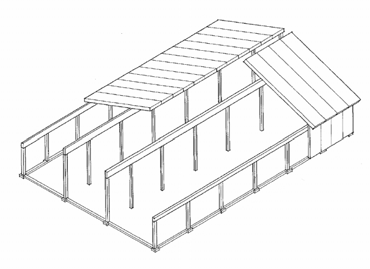

Mittetäieliku karkassiga hoone
„ Sisemised kandvad piki- ja põik-siseseinad asendatud
postidest ja taladest karkassiga.
„ Vahekandurid ( paneelid , talad ) võivad olla asetatud kas
piki- või põiki hoonet, vastavalt talade paiknemisele.
„ Ruumide planeering on suhteliselt vaba. Välisseinad
võtavad vastu koormusi katuselt  ja vahelagedelt.
8
4

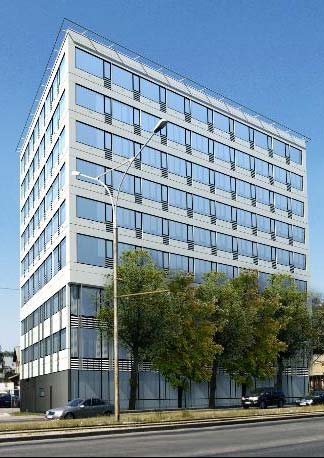

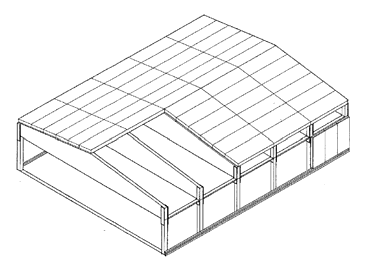

Täieliku karkassiga hoone
„ Täieliku karkassiga süsteemi korral on nii välisseinad,
kui ka siseseinad vabastatud koormuste kandmisest
ning hoonet kannab sammastest ja taladest karkass .
„ Ruumide planeerimine on seotud eelkõige karkassi -
elementide asukohtadega.
„ Välisseinte ülesandeks on soojapidamine ja enda
kandmine.
9
Täieliku karkassiga hoone
Arh. T. Laigu 10
5

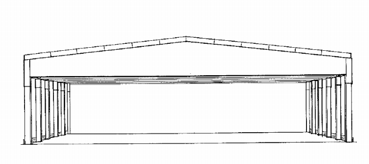

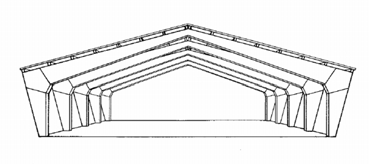

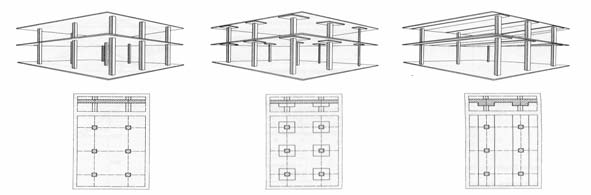

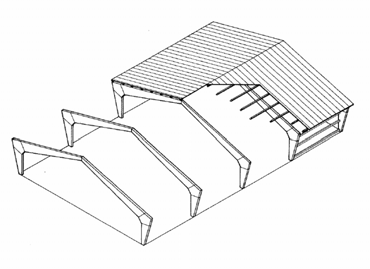

Erinevaid kandeskeeme
11
Erinevaid kandeskeeme
12
6

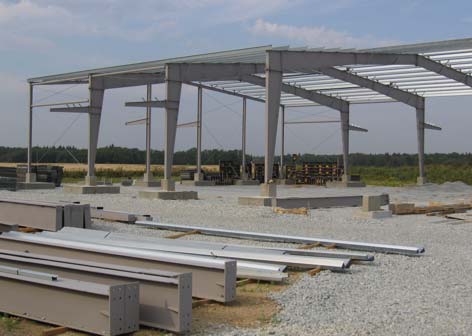

Karkassid
„ Karkassi moodustavad:
„  Postid ,
„ Talad,
„ Vahelaepaneelid/ plaadid ,
„ Jäikuselemendid.
„ Materjali järgi:
„ Raudbetoon
(osaliselt ka kivi),
„  Komposiit ,
„ Teras,
„ Puit.
13

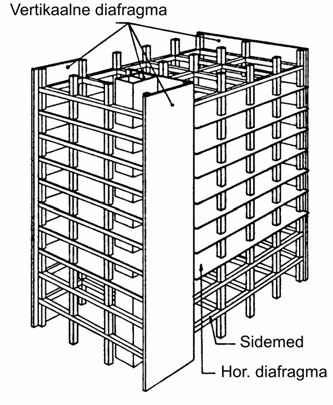

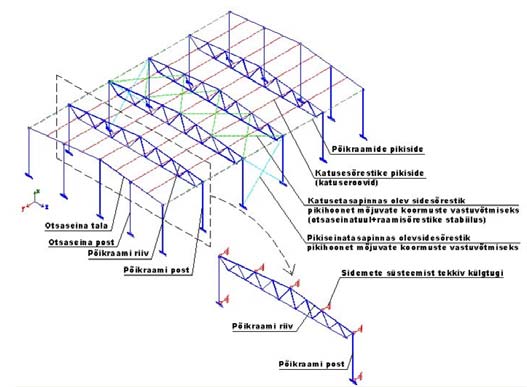

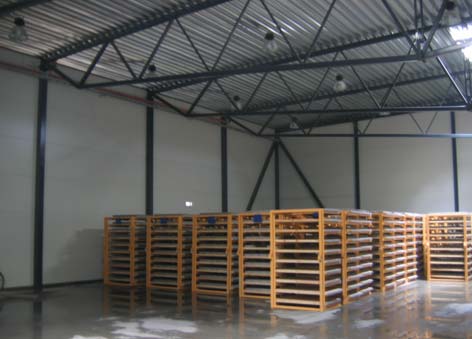

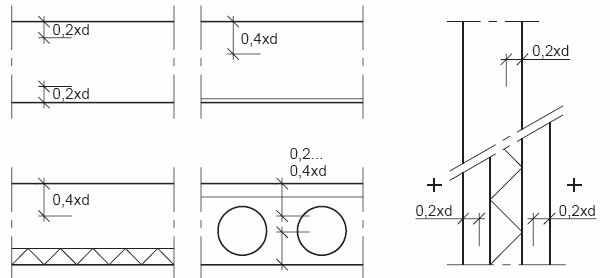

Karkassi jäikus
„ Karkassi stabiilsust võib
tagada:
„ Konsoolsete jätkuvpostidega
(suhteliselt madalate hoonete
korral),
„ Täielikult või osaliselt jäikade
sõlmedega karkassina,
„ Toed, tõmbid,
„ Tasapinnalised  või
ruumilised diafragmad,
14
7

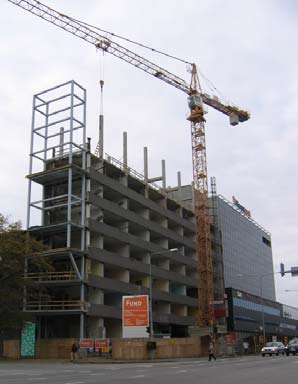

Raudbetoonkarkass
„ Monteeritav karkass : hoone
karkass monteeritakse
kokku varem tehase
tingimustes valmistatud
detailidest

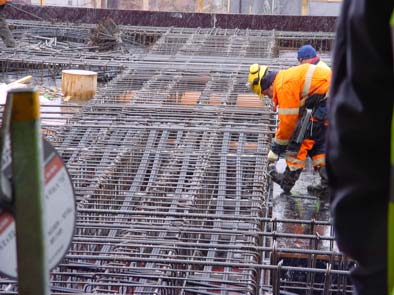

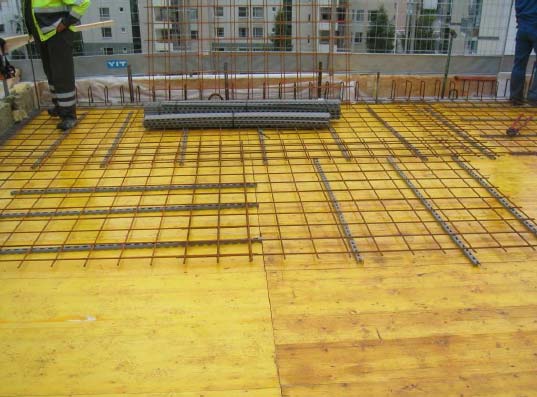

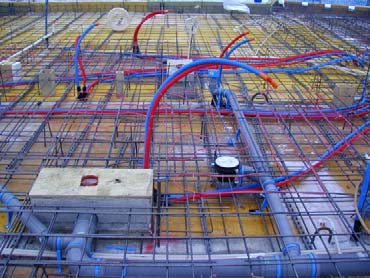

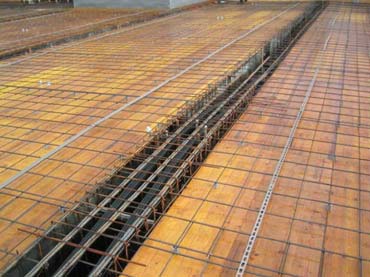

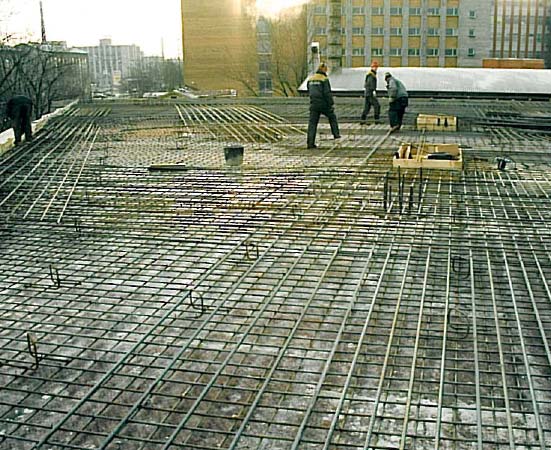

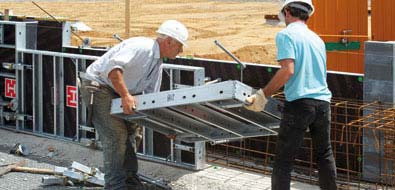

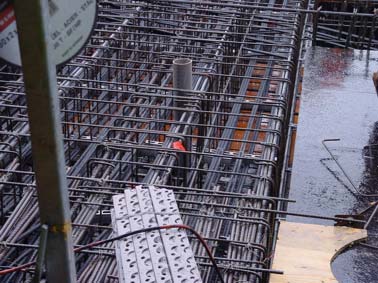

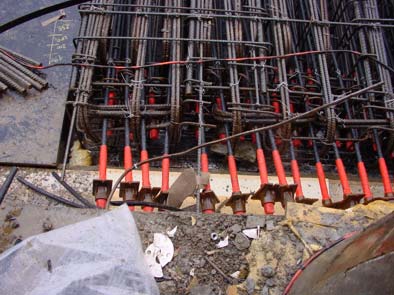

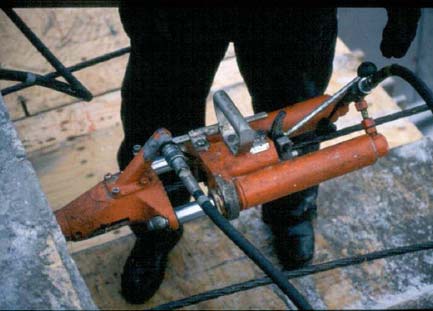

„ Monoliitne karkass:
ehitusel valatud karkass.
15

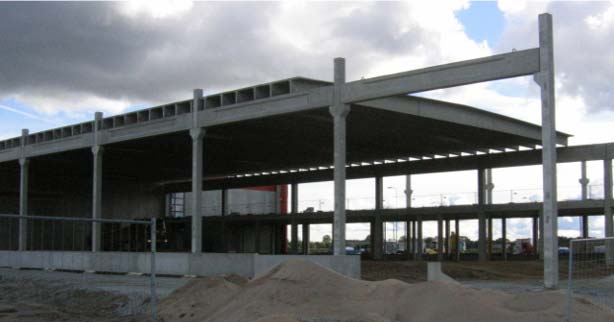

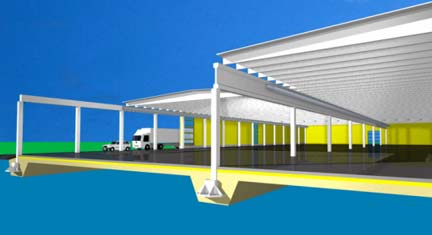

Monteeritav rb. karkass
„ Karkassiskeem:
„ Korruspostkarkass
„ Jätkuvpostkarkass

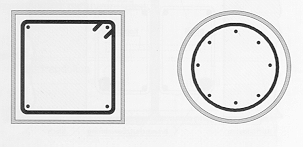

„ Postid
„ Ruudu- ja ristküliku kujuline
„ Ümarristlõikega

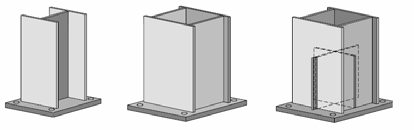

„ Paigaldus
„ Otse kannu : kiire, odav,
ebatäpsem, tööstusehitus;
„ Poltühendus: ~30%
„  aeglasem , va
Keevisühend jab täp
us:
s
       et

poltide paigal
palju tööd
dust , he
objektil,
a
rihtimise võim
keevitus
alus;
 tööd,
suurem kandevõime
16
8
Monteeritav rb. karkass
„ Talad
h
„ Ristkülikristlõikega talad: tüüplaiusega
a
„ 30…70cm, tüüpkõrgus
Lõugtalad: keha laiuseega 50…120cm
ga 30…70cm,
„  sammuga 10cm , soovitatavad ristlõike
tüüpkõrgusega 50…
I ja HI talad
120cm, sammuga
: tala keskosas külgedelt
b
„  mõõdud on 40x60, 40x70, 40x80cm;
vähendatud ristlõik

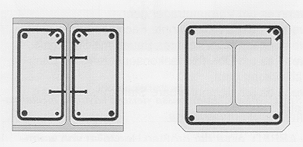

Kompostiit talad
ega, vöö  laius
: terastalad , mis ega
e
10cm). Lõugtalad võivad olla
e
a
e
ühepoolse astmega või kahep
30…50cm, tüüpkõrgusega
oolse
valatakse betooni täis ehitusobjektil;
astmega;
90…2100cm;
„ HQ tüüpi terastalad.
h
b
h
e
a
a e
h
h
e
a
e
e
a
e
17
Monteeritav rb. karkass

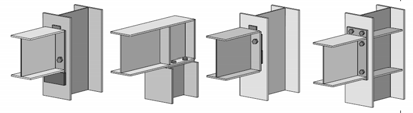

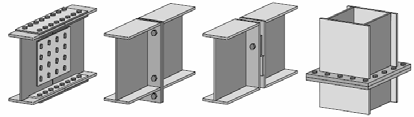

„ Posti ja tala liited :
„ Ristkülikpostile toetuv tala,
„ Ümarpostile toetuv tala,
„ Ristkülikposti konsoolile
toetuv tala,
„ Peitkonsooliga ühendussõlm.
18
E-Betoonelement
9

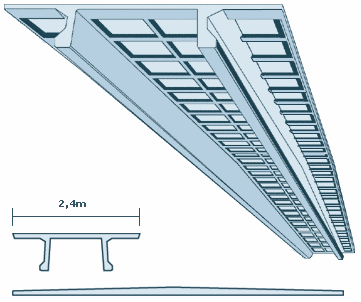

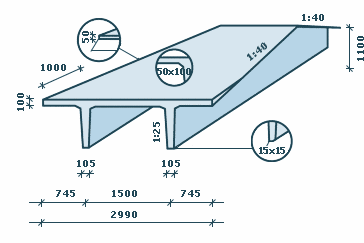

Monteeritav rb. karkass

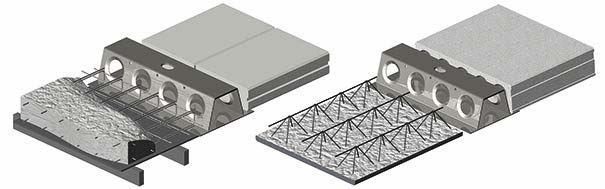

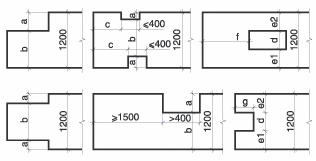

„  Õõnespaneelid :
„  paneelide kõrgus 150, 220,
265mm, 320, 400 mm;
„ Sõltuvalt kõrgusest ja
armeeringust sille kuni 7…15m;
„ Konsoolpaneelid 65-100mm,
19
Tartu Maja, E-
Monteeritav rb. karkass
„ Raudbetoonist siseseinad:
„ kandvad siseseinad
„ mittekandvad siseseinad
„ jäigastavad siseseinad
„ Valmistamistehnoloogia:

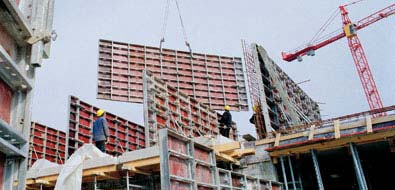

„ kassettvormis valatud seinad
(püstiasendis): lihtne
„ stendvormis valatud seinad
geomeetriaga ja suure
(horisontaalasendis), elemendi
korduvusega elemendid (paksus
teise pind: harjapind,
100…180 mm, pikkus
