VOOLUGA JUHTMELE MÕJUV JÕUD MAGNETVÄLJAS

Töö eesmärk

Määrata vooluga juhtmele mõjuv jõud magnetväljas ja uurida selle jõu sõltuvust voolust ja voolujuhtme pikkusest.

Töövahendid

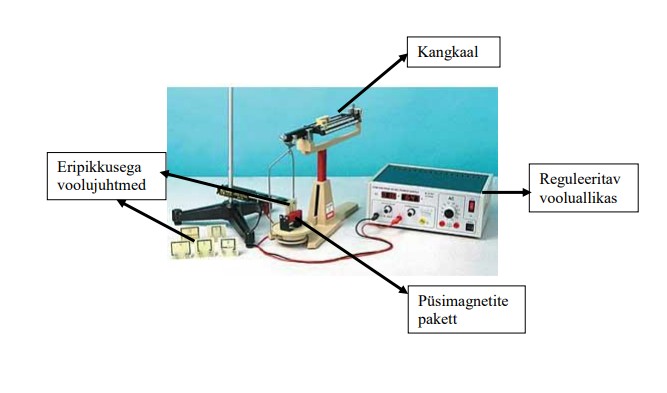

a) Kangkaal Pasco mudel SF- 8608
b) Eri pikkusega voolu juhtmed :
SF40 1,2 cm
SF37 2,2 cm
SF39 3,2 cm
SF38 4,2 cm
SF41 6,4 cm
SF42 8,4 cm
c) Magnetite pakett
d) AC/DC vooluallikas Pasco mudel SF- 9584.
e) Teslameeter, 4060 .50

Töö teoreetilised alused

Vooluga juhtmele, kui me asetame selle magnetvälja, hakkab mõjuma vastavalt Amper ´i 1 seadusele jõud, mida on võimalik arvutada allpool toodud valemiga
(1)
(2)

Töö käik.

1. Tutvu juhendaja abiga seadmete tööga ja alusta labori ülesannete täitmist.
2. Mõõda magnetpaketi kaal m0 .
m0 = 164.81 (g)
3. Võta üles jõu (F), mis mõjub vooluga juhtmele, sõltuvus voolust ( I ) kahe eri pikkusega (L) vooluga juhtme juures täites allolevad tabel 1 ja tabel 2 ning joonista vastavad karakteristikud
F = f ( I )
Selleks mõõda erinevate voolu väärtuste juures magnetpaketi kaal, kui tema magnetväljas läbib voolujuhet vastav vool kahe eri pikkusega voolujuhtme korral ( mI ). Kaalude vahe ( mI – m0 ) on proportsionaalne jõuga, mis tekib magnetväljas vt. valem 2.
Tabel 1
Voolujuhe SF39
jrk nr
I(A)
m1(g)
F(N)
Fm(N)
1
1
165.05
0.002352
0.003232
2
2
165.36
0.00539
0.006464
3
3
165.69
0.008624
0.009696
4
4
165.99
0.011564
0.012928
5
5
166.3
0.014602
0.01616
Tabel 2
Voolujuhe SF41
jrk nr
I(A)
m1(g)
F(N)
Fm(N)
1
1
165.38
0.005586
0.006464
2
2
166
0.011662
0.012928
3
3
166.61
0.01764
0.019392
4
4
167.22
0.023618
0.025856
5
5
167.86
0.02989
0.03232
4. Magnetpaketi magnetvälja tugevus ( induktsioon ) B = 101 (mT)
5. Arvuta valemi (1) abil Fm (N) väärtused sõltuvalt voolutugevusest I (A) ja kanna tabelitesse 1 ja 2. ( sinθ = 1 ).
6. Võrdle saadud F ja Fm väärtusi.
7. Võta üles jõu F (N) sõltuvus voolujuhtme pikkusest voolu väärtusel I = 4A ja täida allolev tabel 3 ning joonista vastav karakteristik
F = f (L).
Kasuta analoogselt p.3 toodud valemit (2).
Tabel 3
F=F(l)
jrk nr
L(cm)
I(A)
m1(g)
F(N)
Fm(N)
1
1.2
4
165.21
0.00392
0.004848
2
2.2
4
165.65
0.008232
0.008888
3
3.2
4
165.99
0.011564
0.012928
4
4.2
4
166.43
0.015876
0.016968
5
6.4
4
167.22
0.023618
0.025856
6
8.4
4
167.88
0.030086
0.033936
8. Arvuta valemiga (1) Fm väärtused sõltuvalt voolujuhtme pikkusest ja kanna tabelisse 3. ( sinθ = 1 )
9. Võrdle saadud F ja Fm väärtusi.

Järeldused

- kuidas sõltub vooluga juhtmele mõjuv jõud voolutugevusest I?
Voolutugevuse suurenedes suureneb ka juhtmele mõjuv jõud.
- kuidas sõltub vooluga juhtmele mõjuv jõud voolujuhtme pikkusest?
Mida pikem on juhe, seda suurem on ka jõud, kuna magnetväljas on rohkem juhet.
