Elektrijaamad (0)

Eesti energeetika
Maris  Mäeotsa

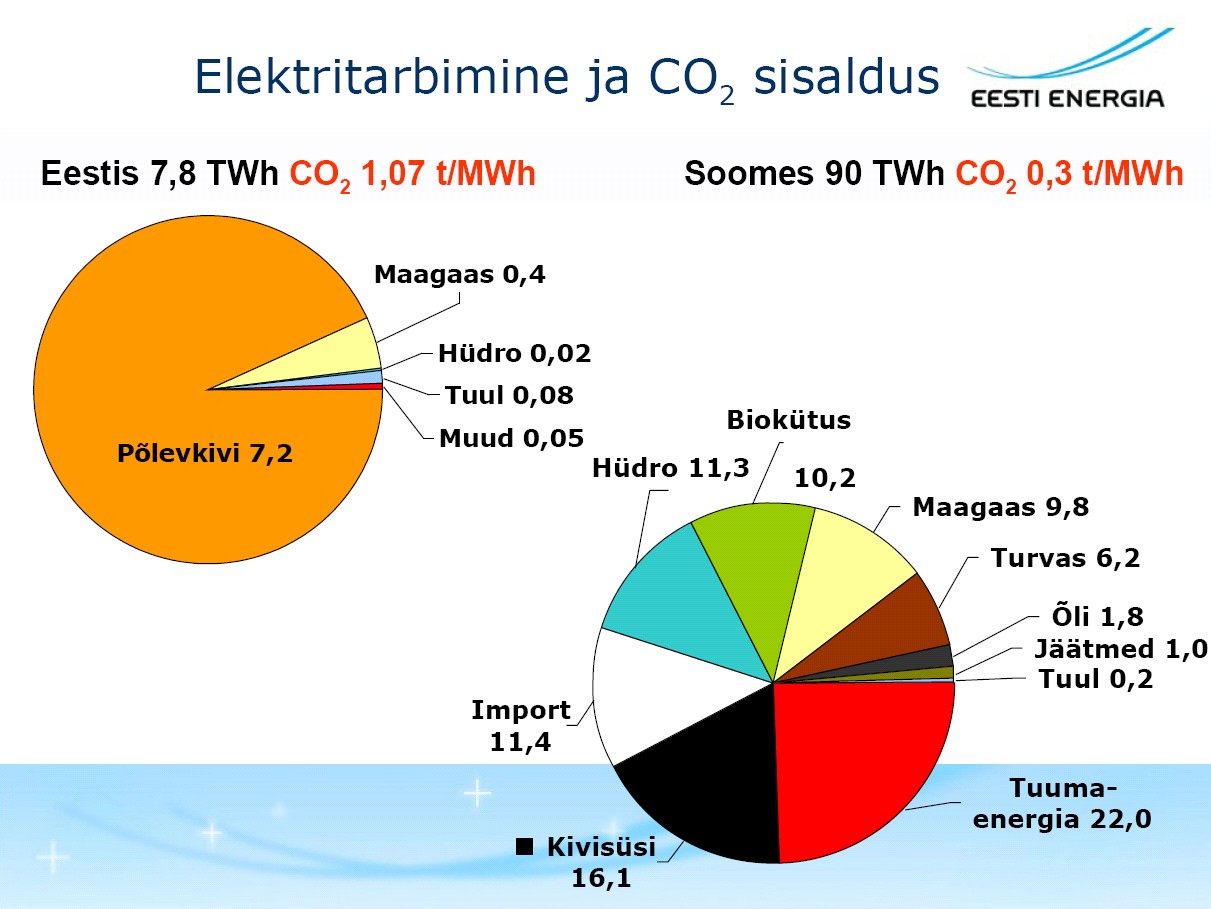

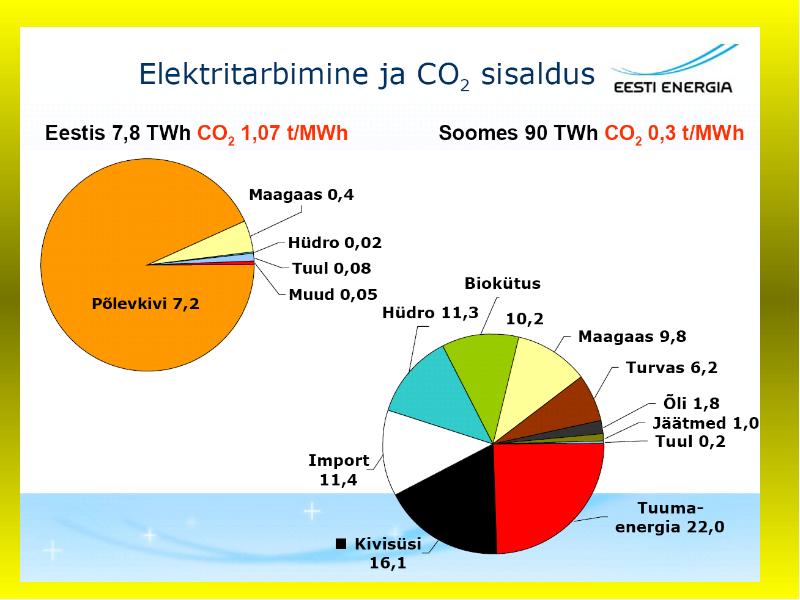

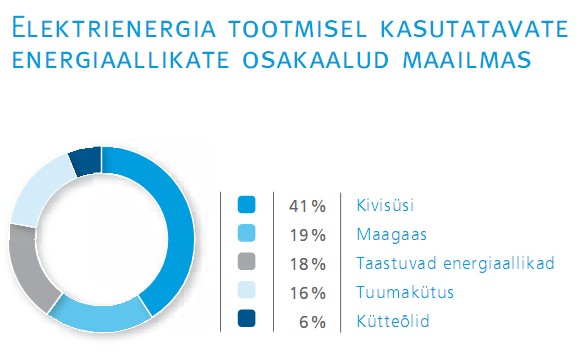

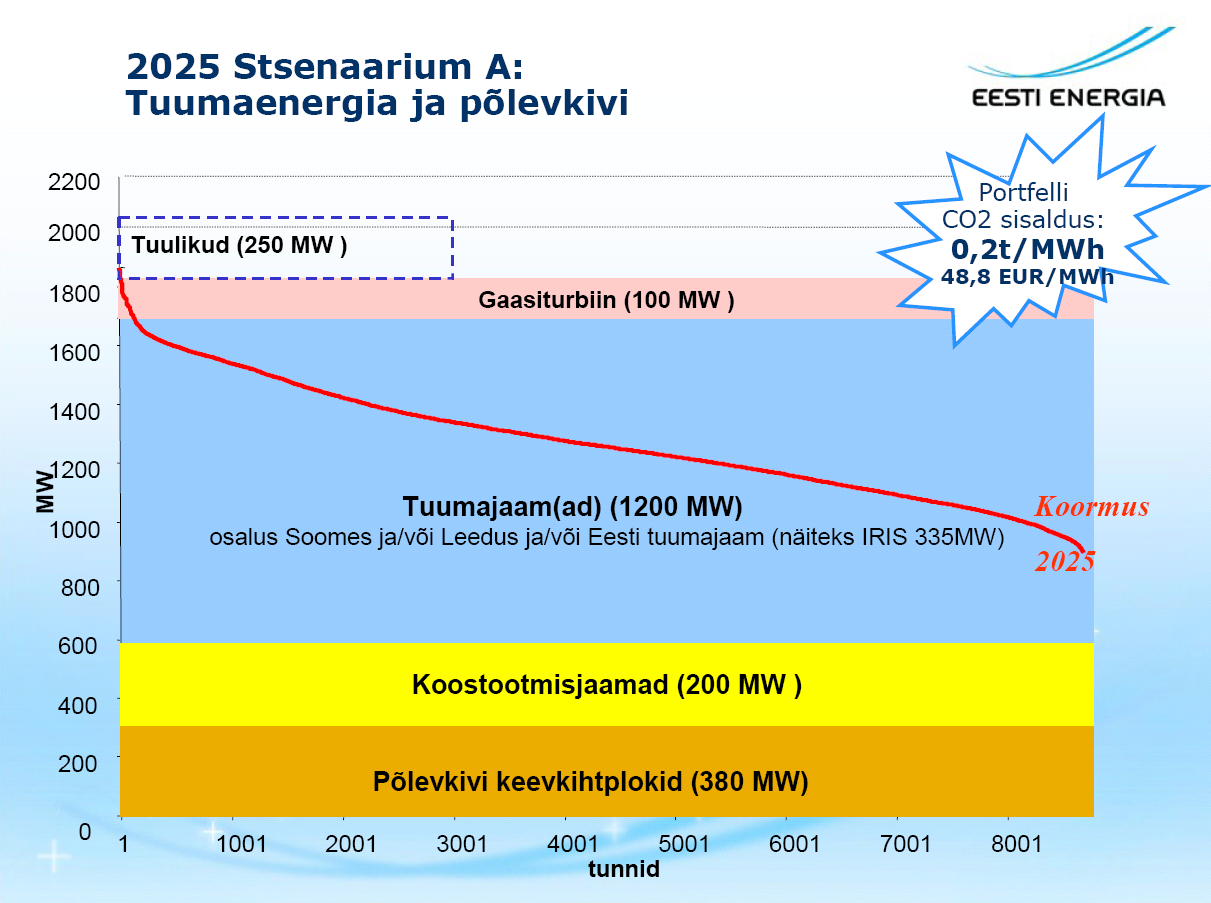

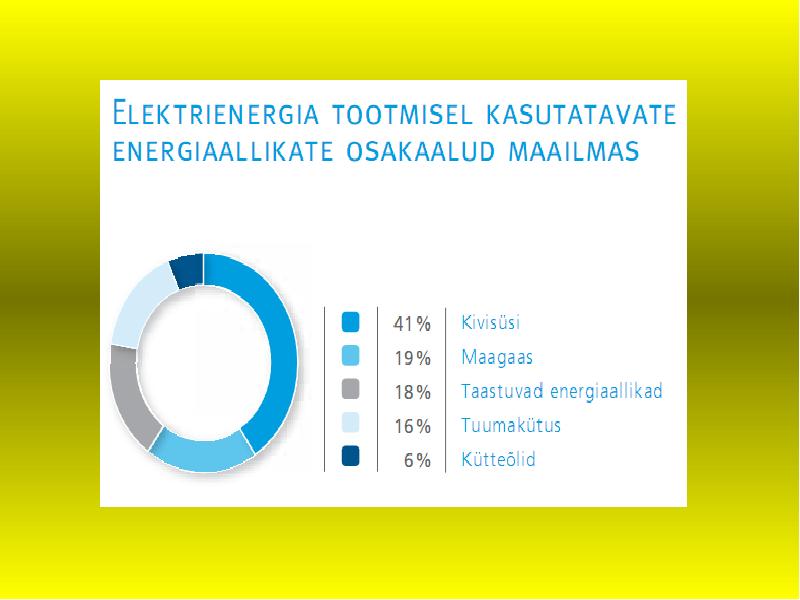

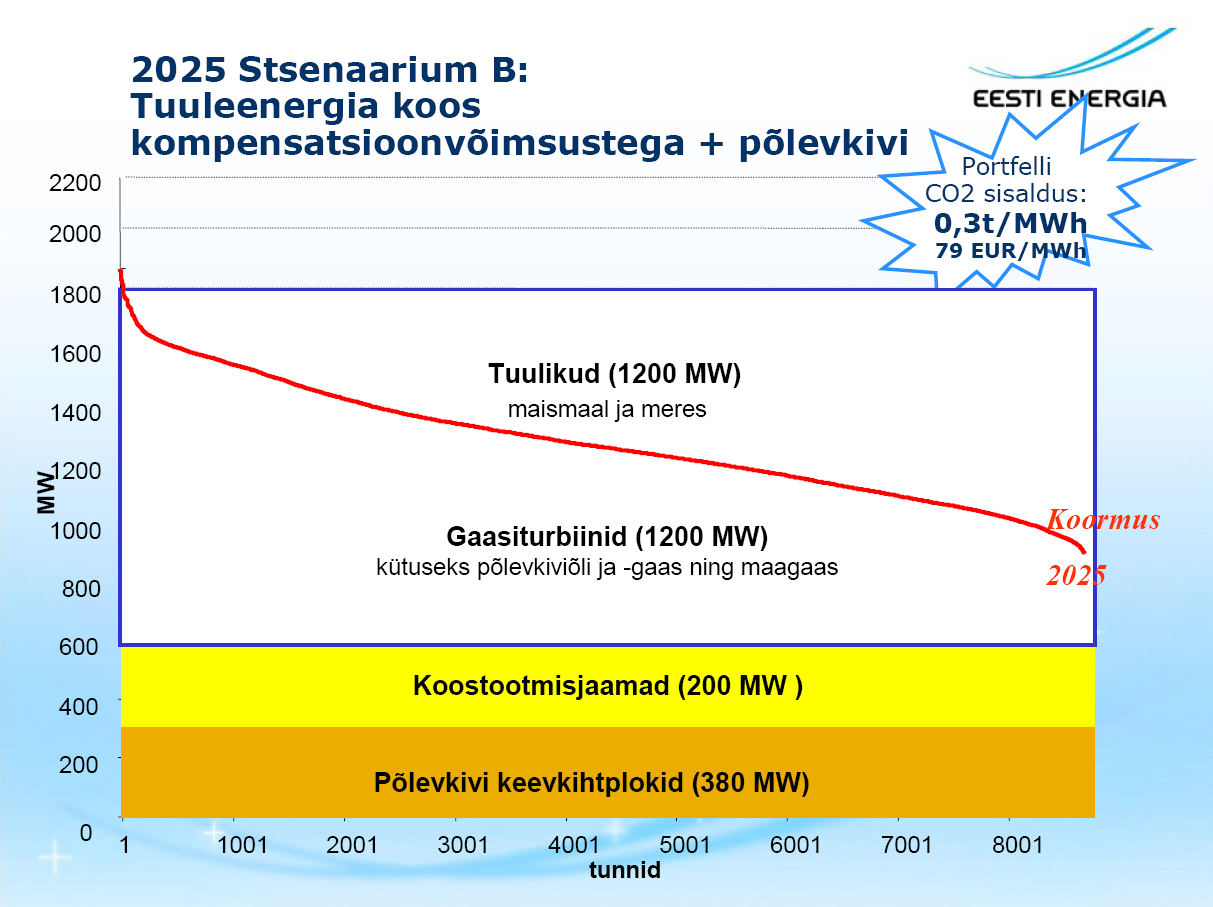

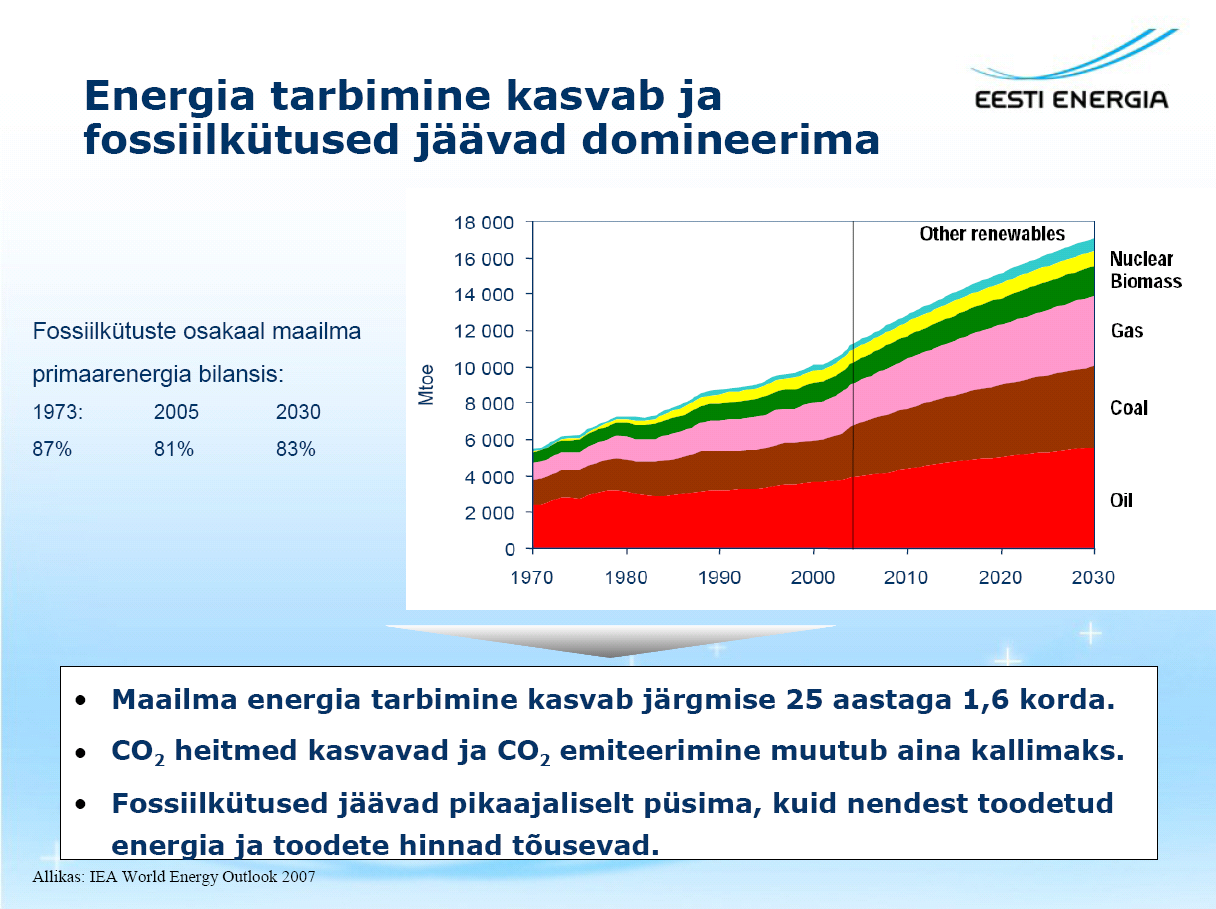

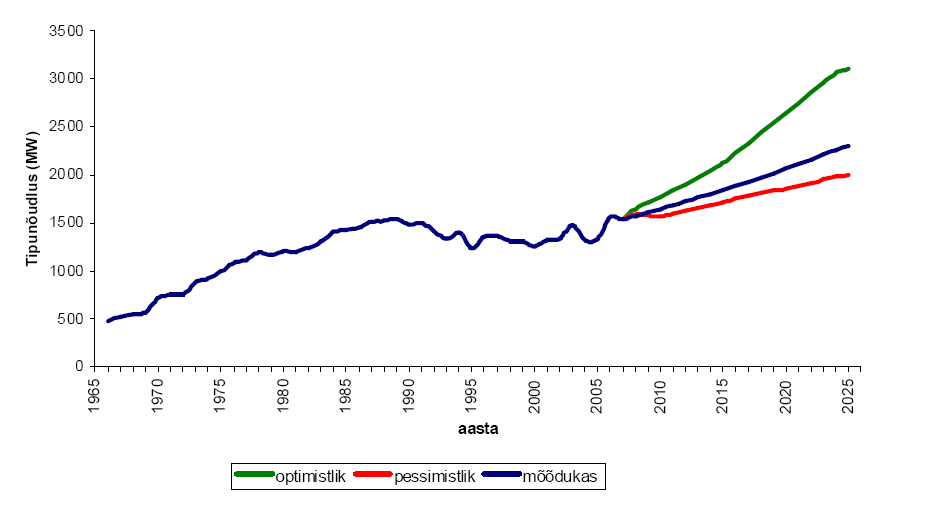

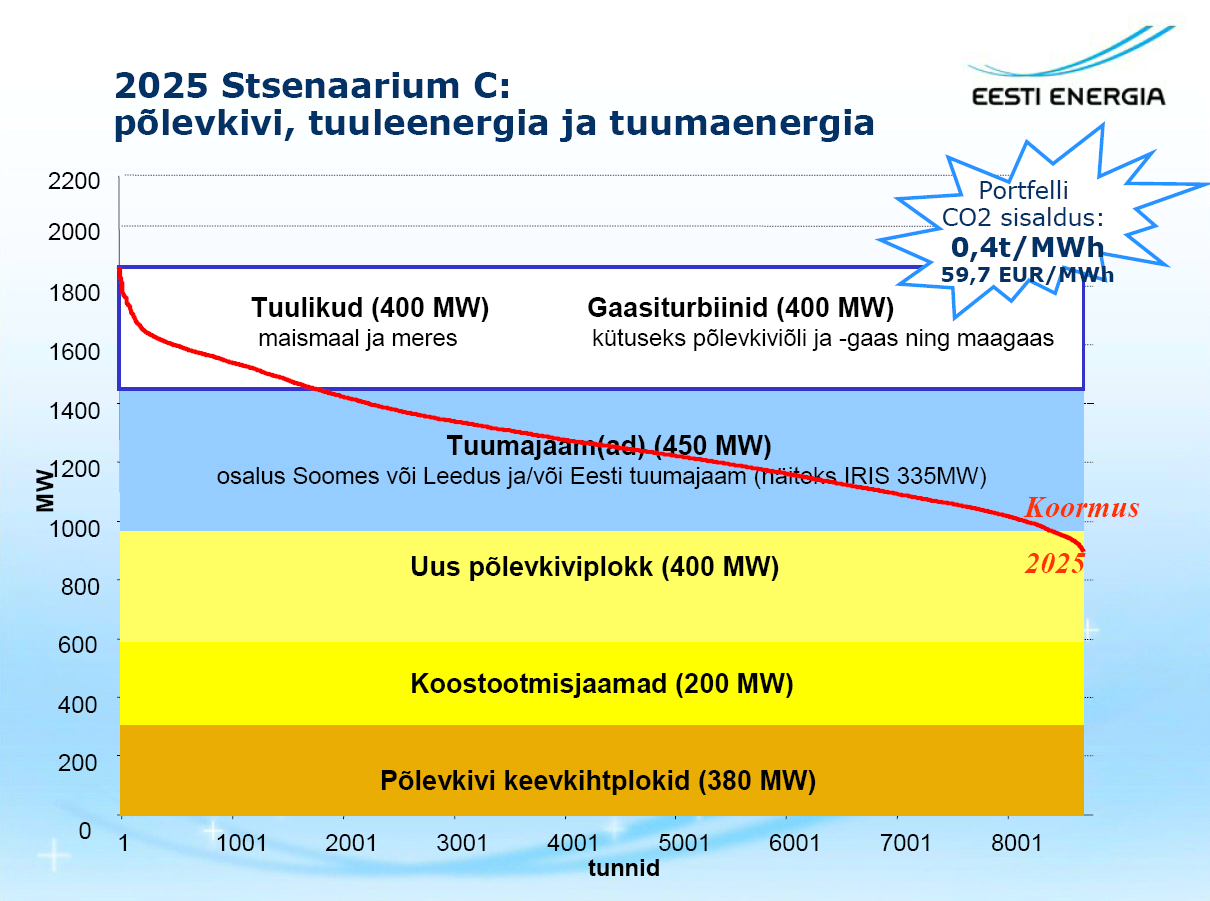

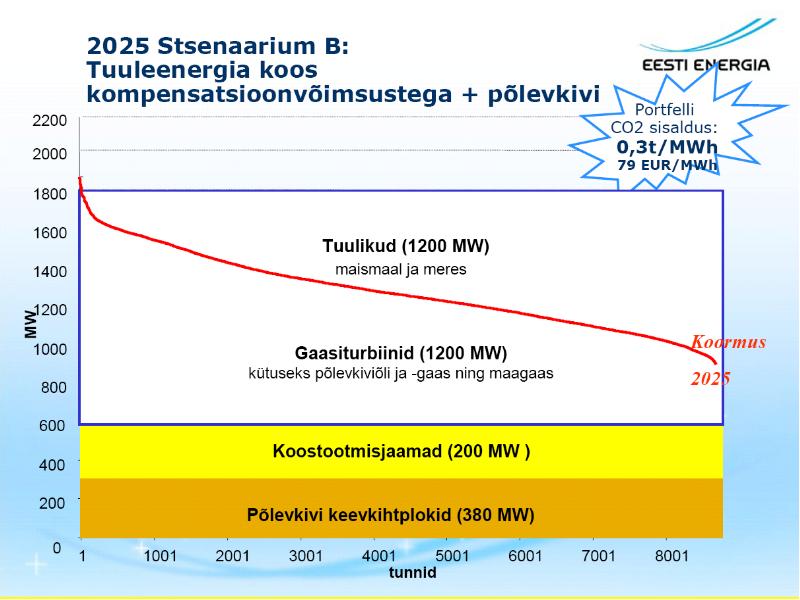

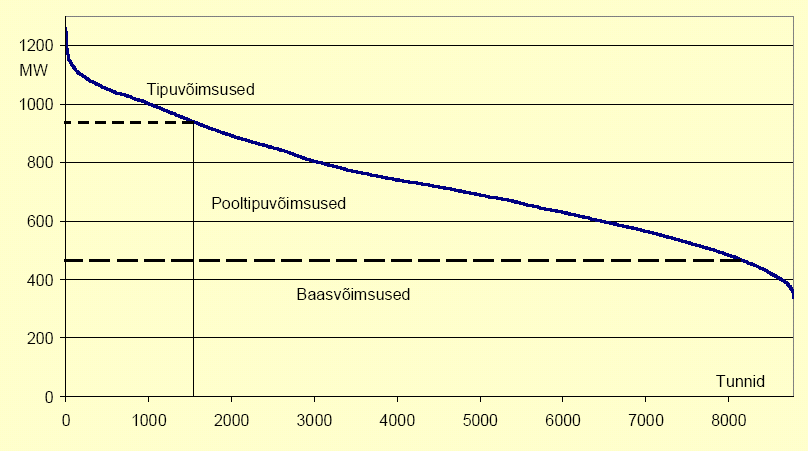

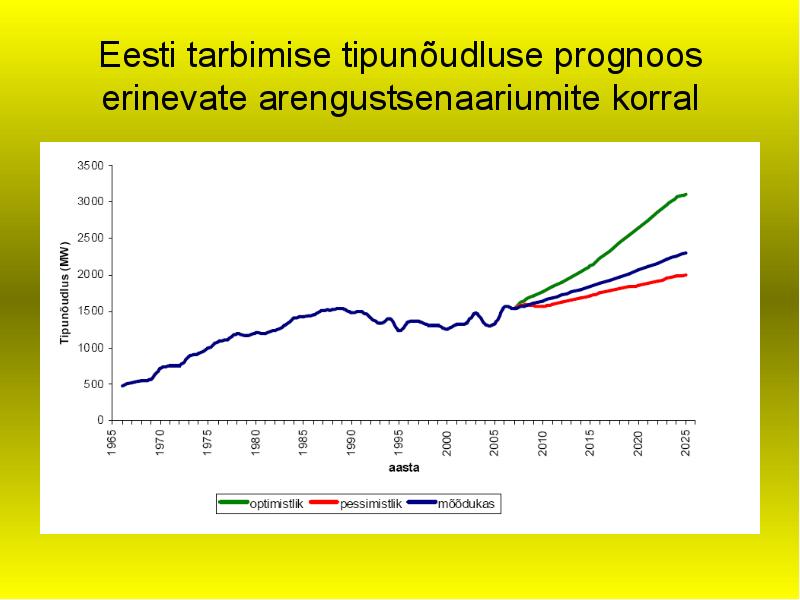

Eesti tarbimise tipunõudluse prognoos
erinevate arengustsenaariumite korral

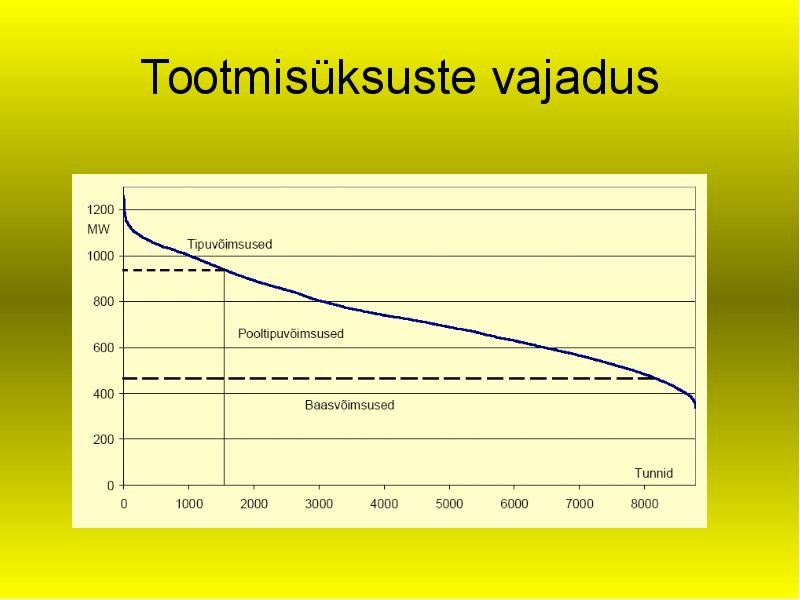

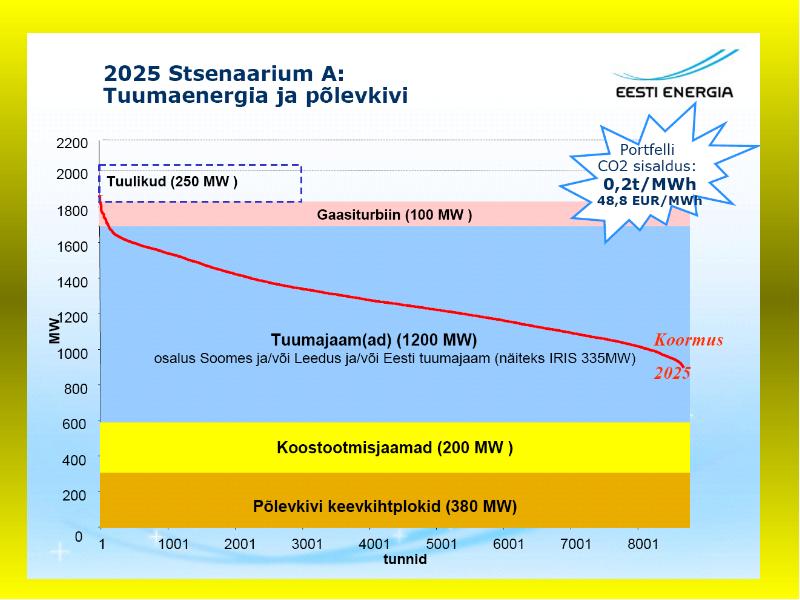

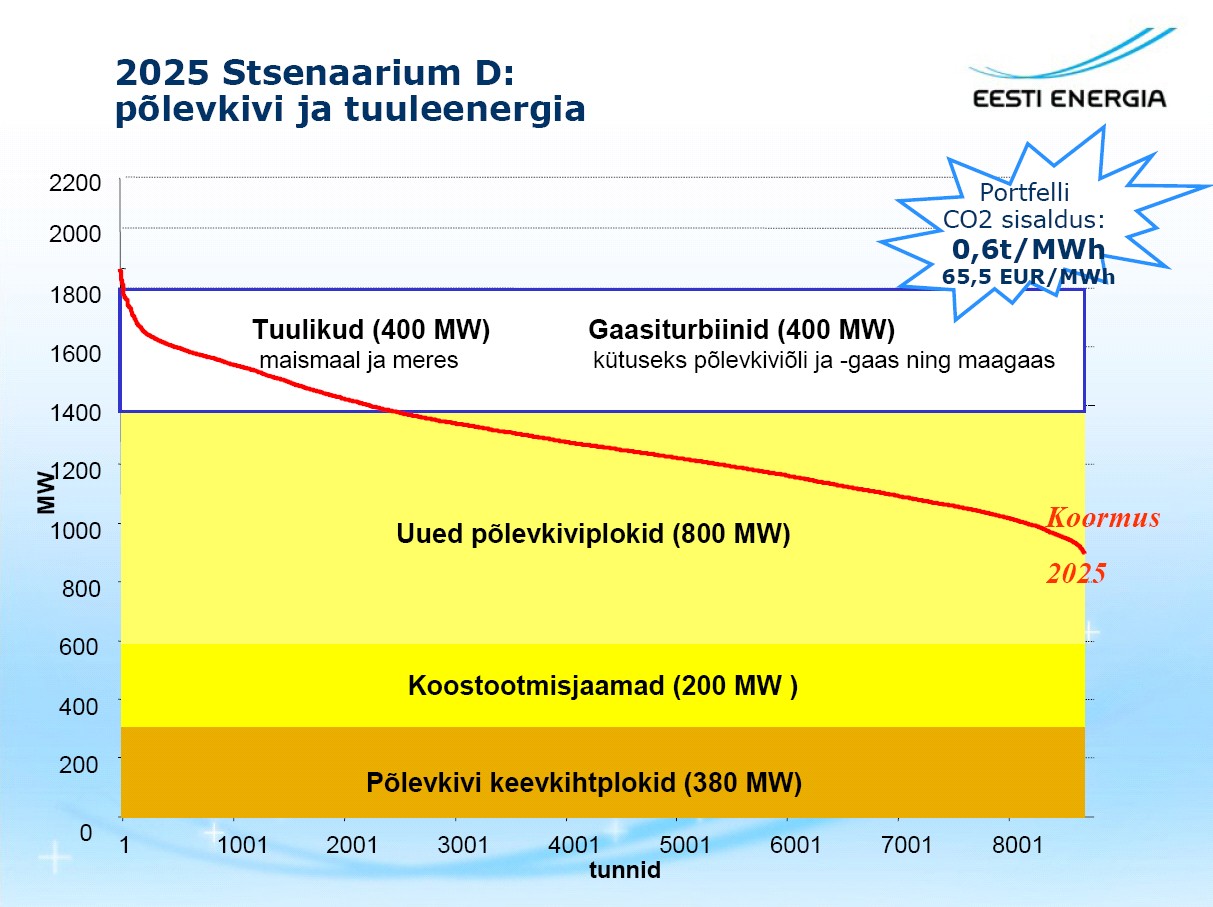

Tootmisüksuste vajadus

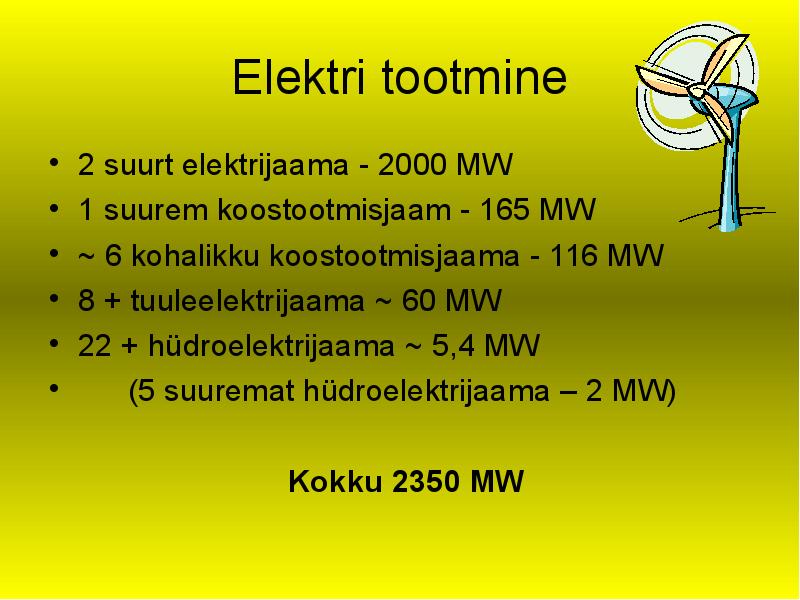

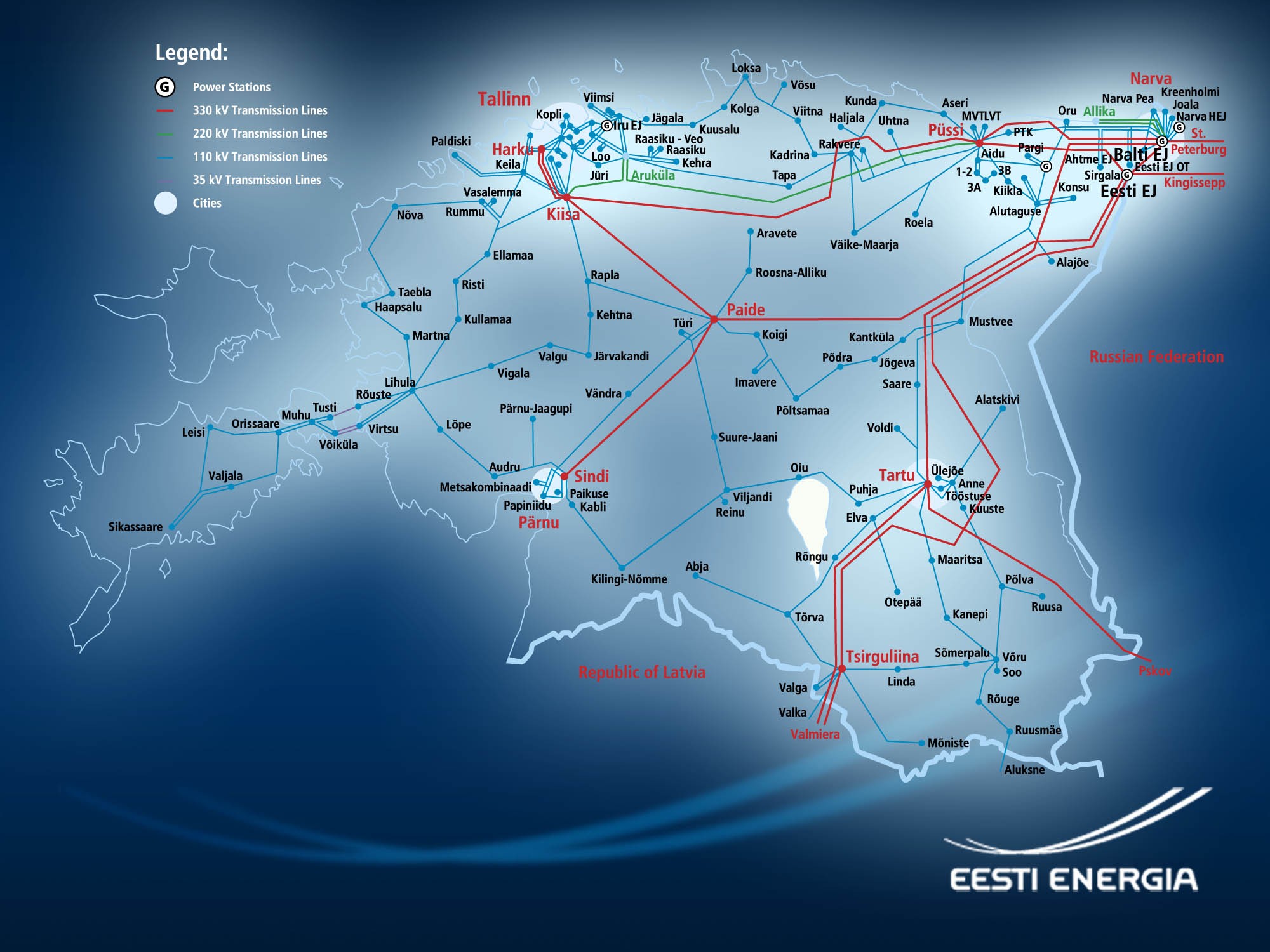

Elektri tootmine
• 2 suurt elektrijaama - 2000 MW
• 1 suurem koostootmisjaam - 165 MW
• ~ 6 kohalikku koostootmisjaama - 116 MW
• 8 + tuuleelektrijaama ~ 60 MW
• 22 + hüdroelektrijaama ~ 5,4 MW
(5 suuremat hüdroelektrijaama – 2 MW)
Kokku 2350 MW

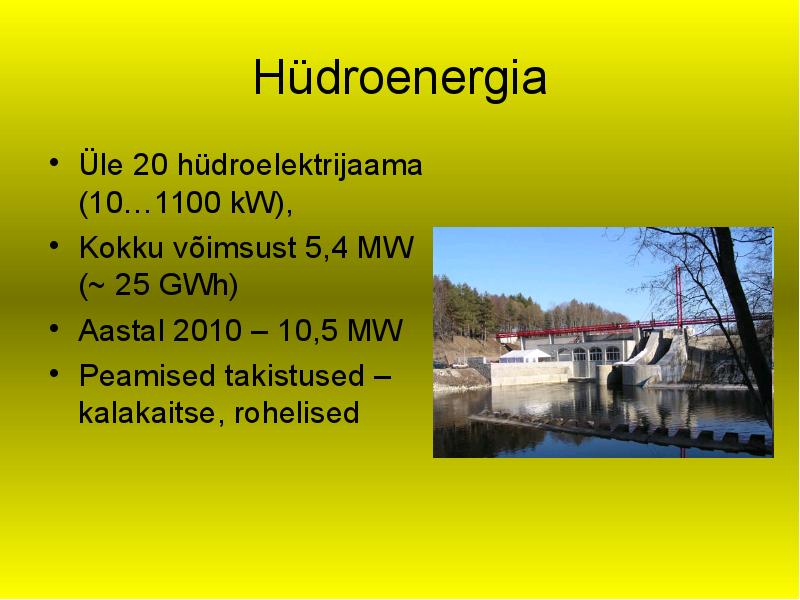

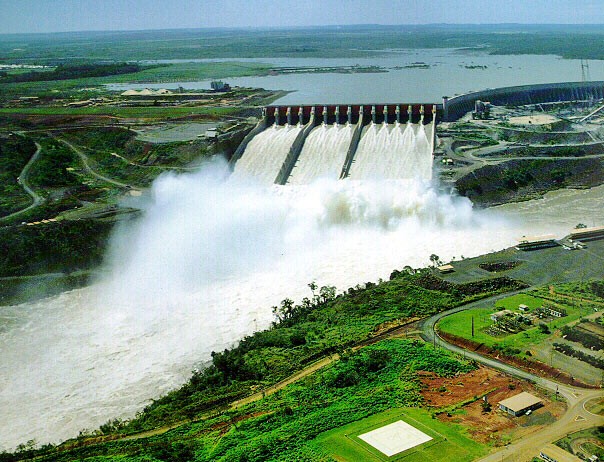

Hüdroenergia
• Üle 20 hüdroelektrijaama
(10…1100 kW),
• Kokku võimsust 5,4 MW
(~ 25 GWh)
• Aastal 2010 – 10,5 MW
• Peamised takistused –
kalakaitse, rohelised

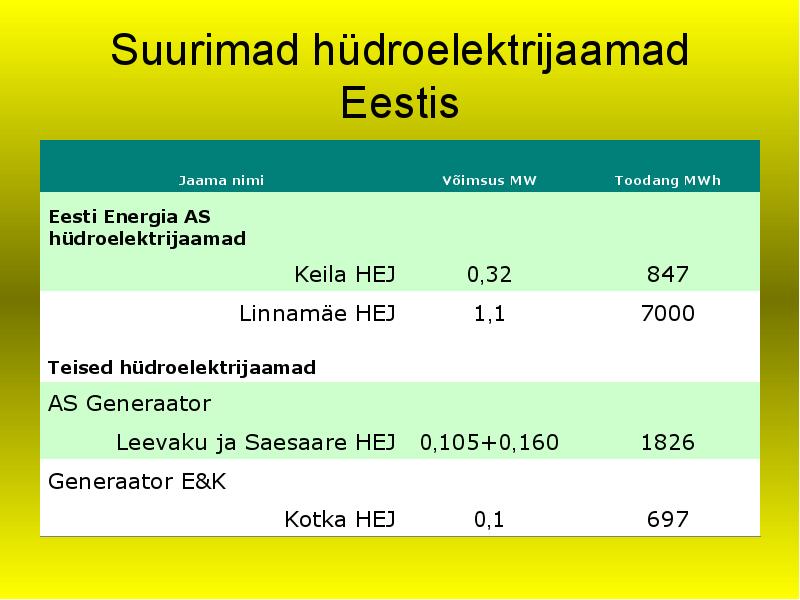

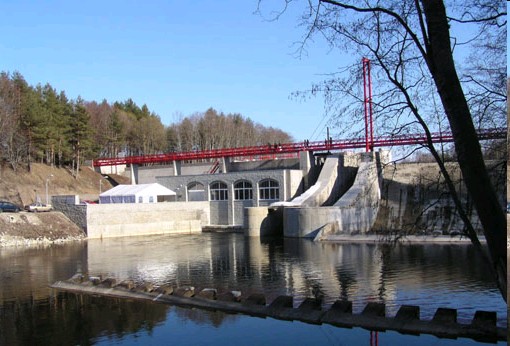

Suurimad hüdroelektrijaamad
Eestis
Jaama nimi
Võimsus MW
Toodang MWh
Eesti Energia AS
hüdroelektrijaamad


Keila  HEJ
0,32
847
Linnamäe HEJ
1,1
7000
Teised hüdroelektrijaamad


AS Generaator


Leevaku ja Saesaare HEJ 0,105+0,160
1826
Generaator E&K


Kotka  HEJ
0,1
697

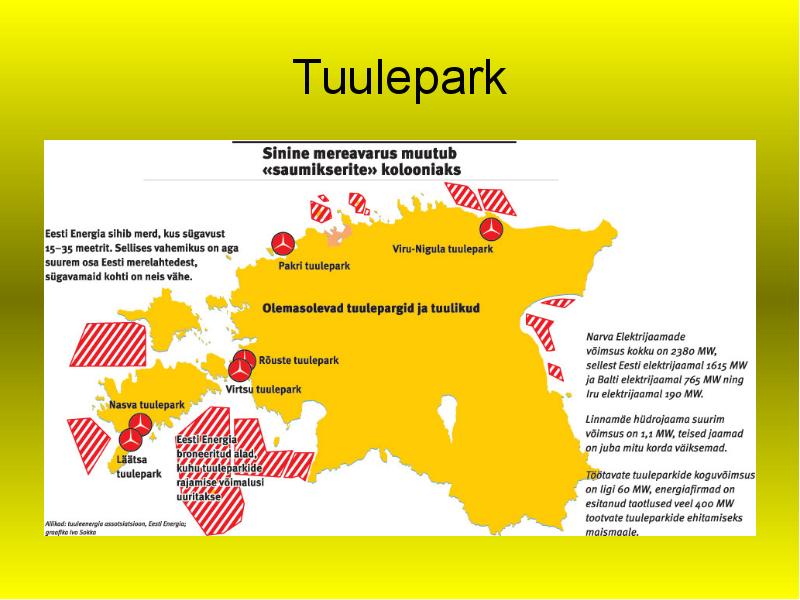

Tuulepark


Tuul
700
W/m2
700
600
500
400
300
250
200
150
100
50
700

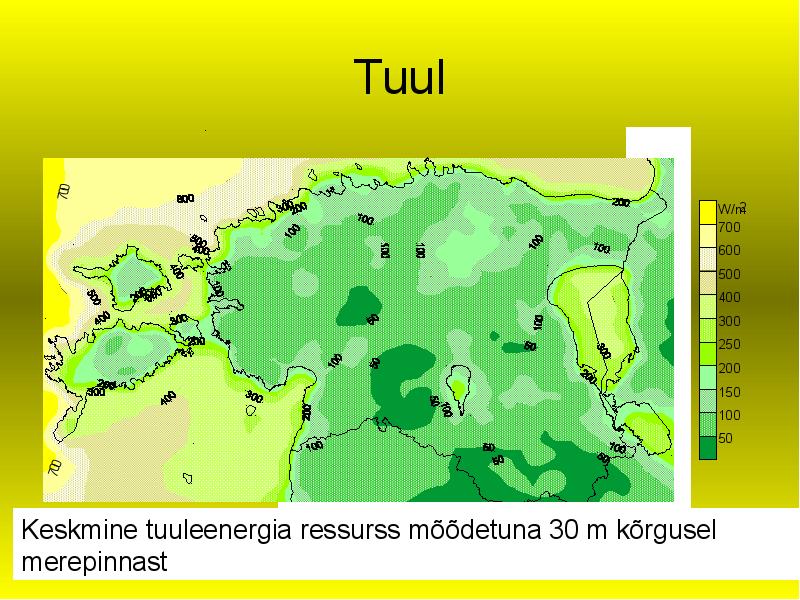

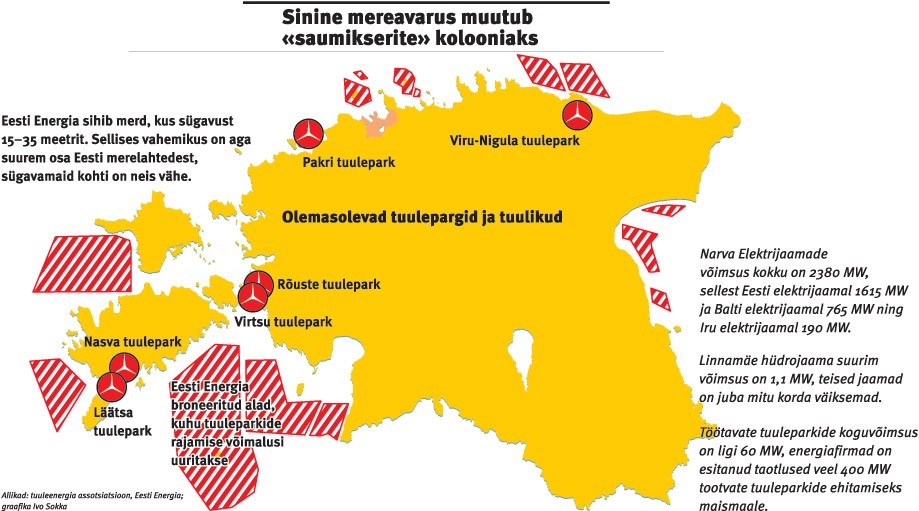

Keskmine  tuuleenergia  ressurss mõõdetuna 30 m kõrgusel
merepinnast

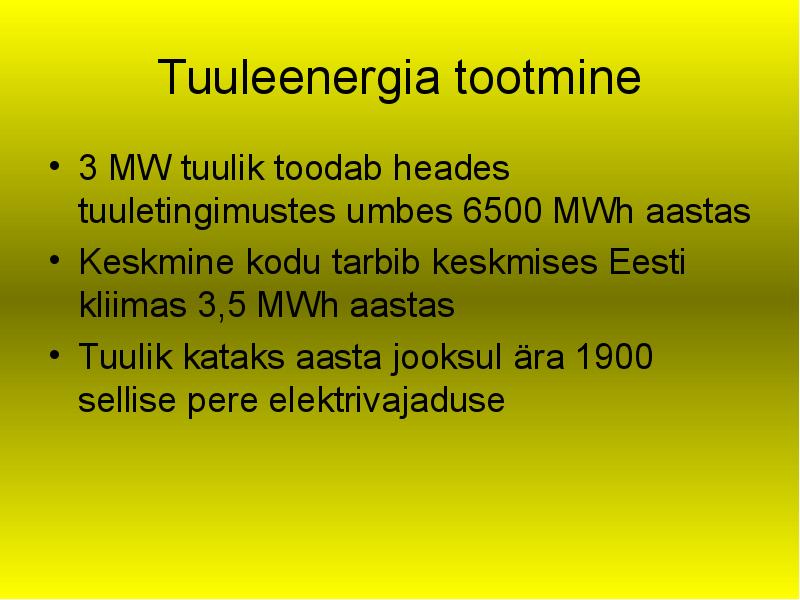

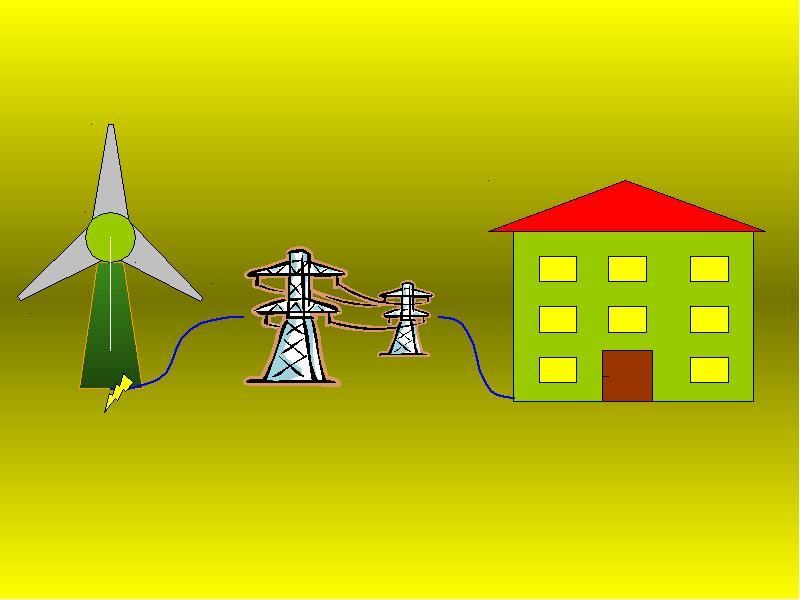

Tuuleenergia tootmine
• 3 MW  tuulik  toodab heades
tuuletingimustes umbes 6500 MWh aastas
• Keskmine kodu tarbib keskmises Eesti
kliimas 3,5 MWh aastas
• Tuulik kataks aasta jooksul ära 1900
sellise pere elektrivajaduse

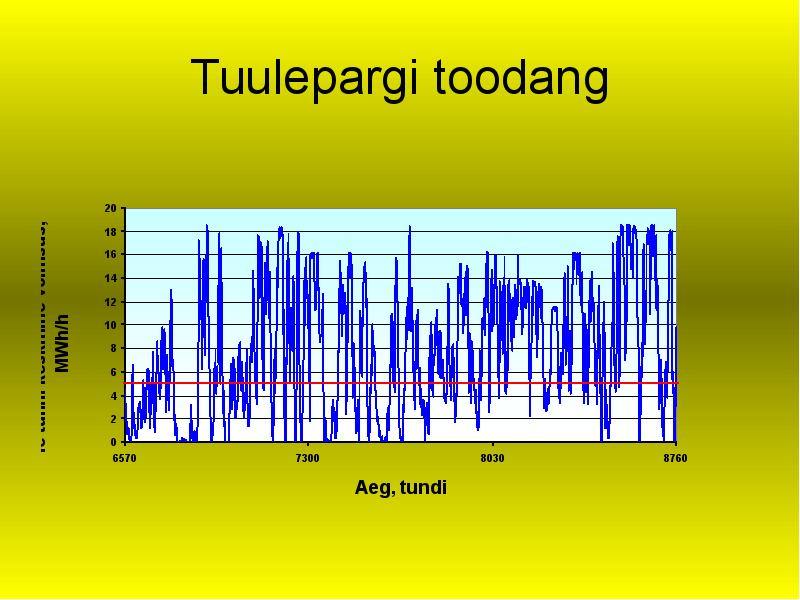

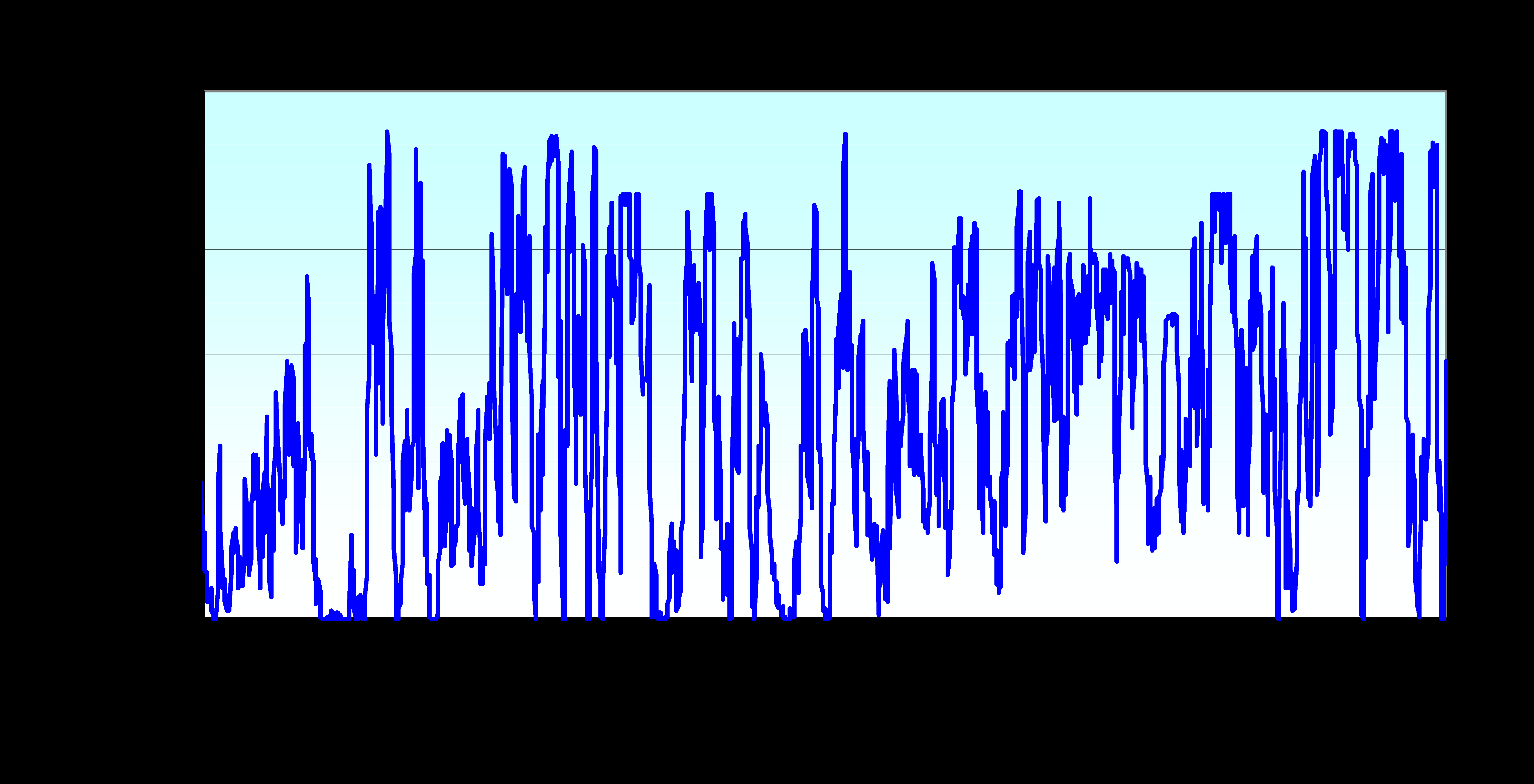

Tuulepargi toodang














Hetkeseis Eestis

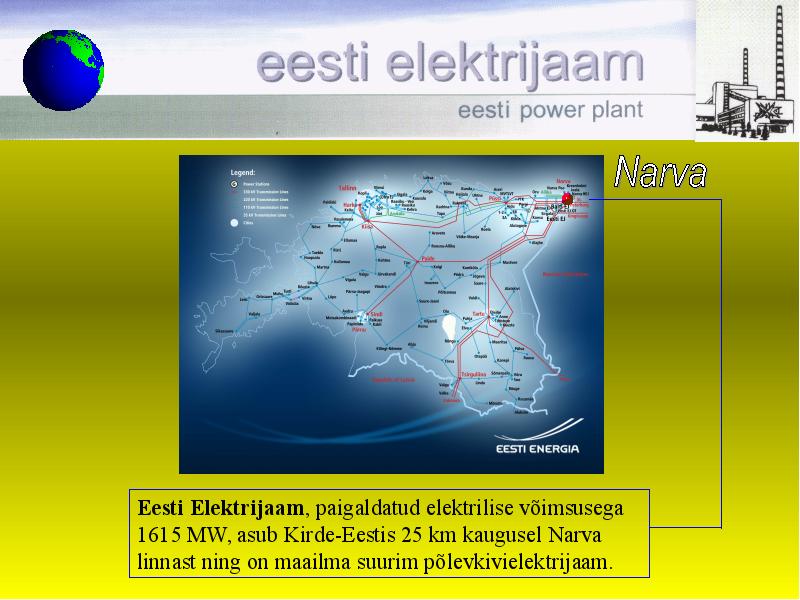

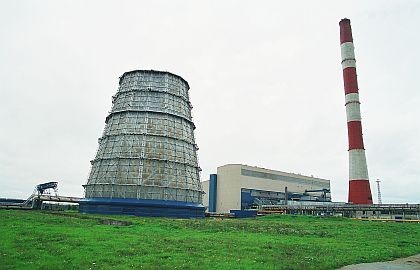

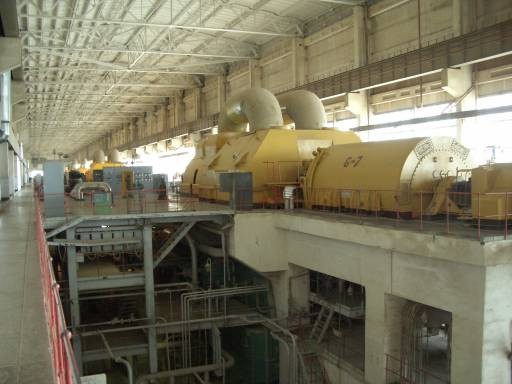

Eesti Elektrijaam, paigaldatud elektrilise võimsusega
1615 MW, asub Kirde-Eestis 25 km kaugusel Narva
linnast
ning on maailma suurim põlevkivi  elektrijaam.

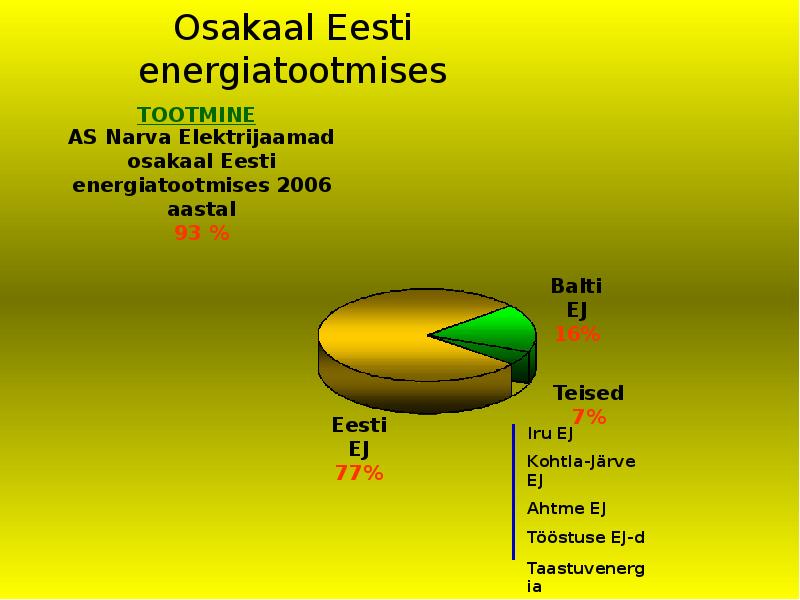

Osakaal Eesti
energiatootmises
TOOTMINE
AS Narva Elektrijaamad
osakaal Eesti
energiatootmises 2006
aastal
93 %
Balti
EJ
16%
Teised
Eesti
7%
Iru EJ
EJ
Kohtla-Järve
77%
EJ
Ahtme EJ
Tööstuse EJ-d

  Taastuvenerg
ia

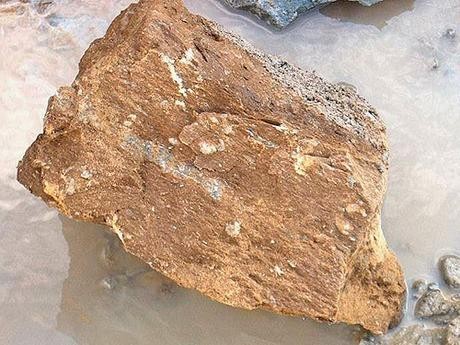

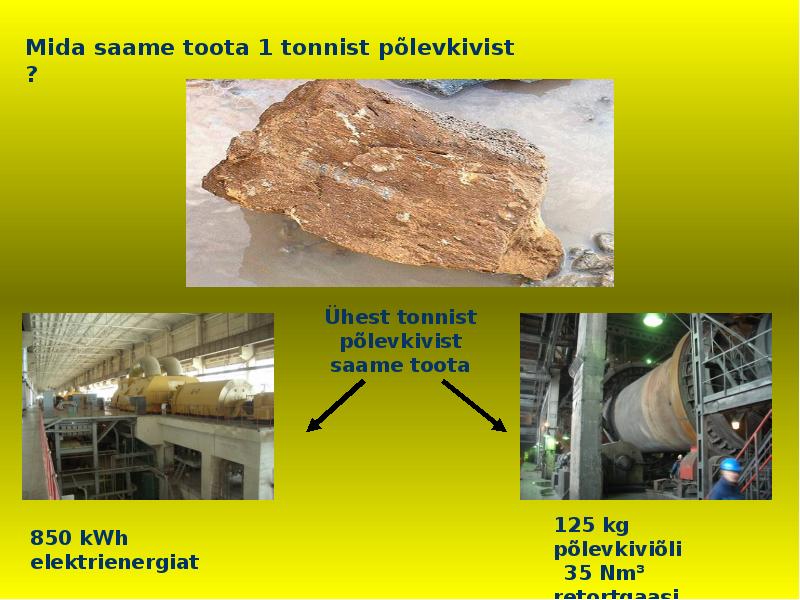

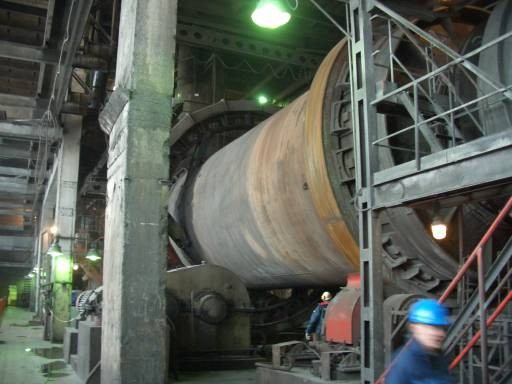

Mida saame toota 1  tonnist  põlevkivist
?
Ühest tonnist
põlevkivist
saame toota
125 kg
850 kWh
põlevkiviõli
elektrienergiat

  35 Nm³
retortgaasi

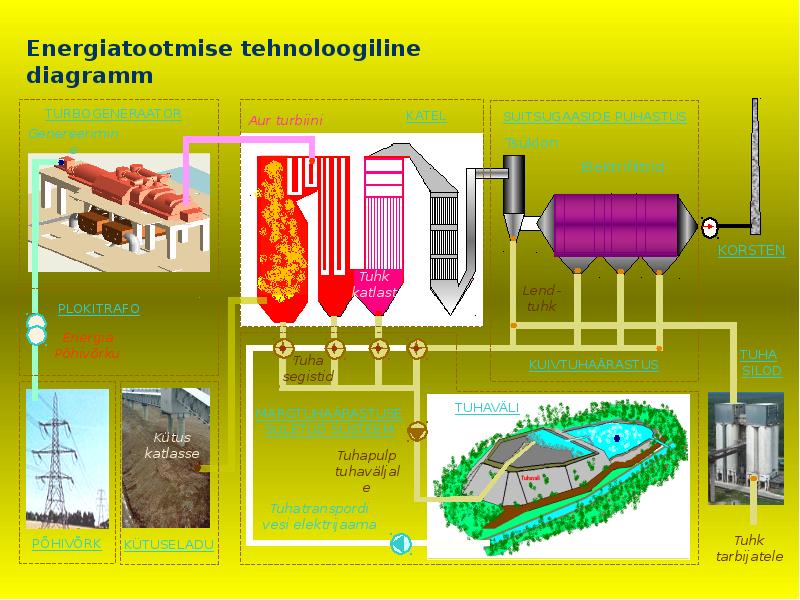

Energiatootmise tehnoloogiline
diagramm
TURBOGENERAATOR
KATEL
SUITSUGAASIDE PUHASTUS
Aur  turbiini
Genereerimin
Tsüklon
e
Elektrifiltrid
KORSTEN

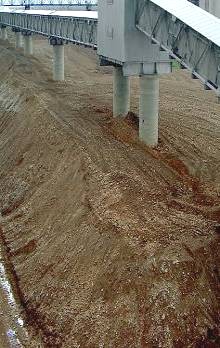

Tuhk
katlast
Lend-
PLOKITRAFO
tuhk
Energia
Põhivõrku
TUHA
Tuha
KUIVTUHAÄRASTUS
SILOD
segistid

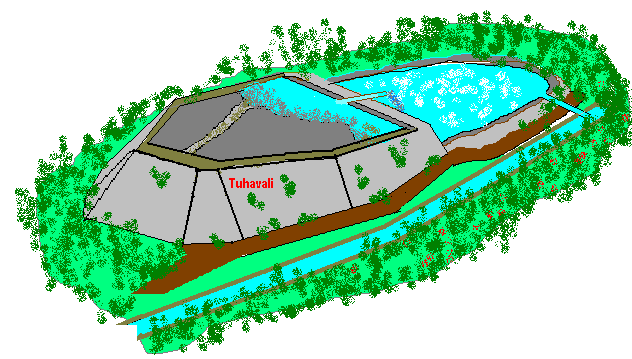

TUHAVÄLI
MÄRGTUHAÄRASTUSE
SULETUD SÜSTEEM
Kütus
katlasse
Tuhapulp
tuhaväljal
e
Tuhatranspordi
vesi elektrijaama
PÕHIVÕRK
KÜTUSELADU
Tuhk


tarbijatele

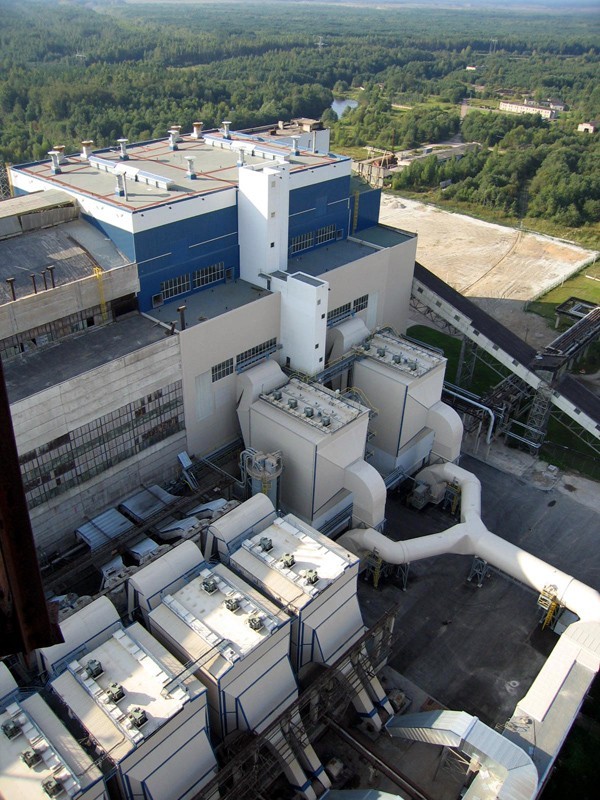

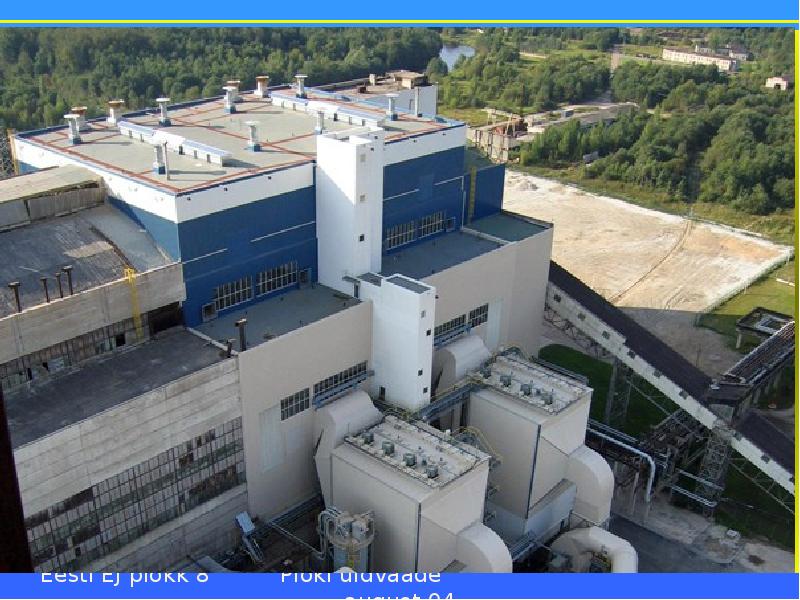

Eesti EJ  plokk  8
Ploki üldvaade
august 04

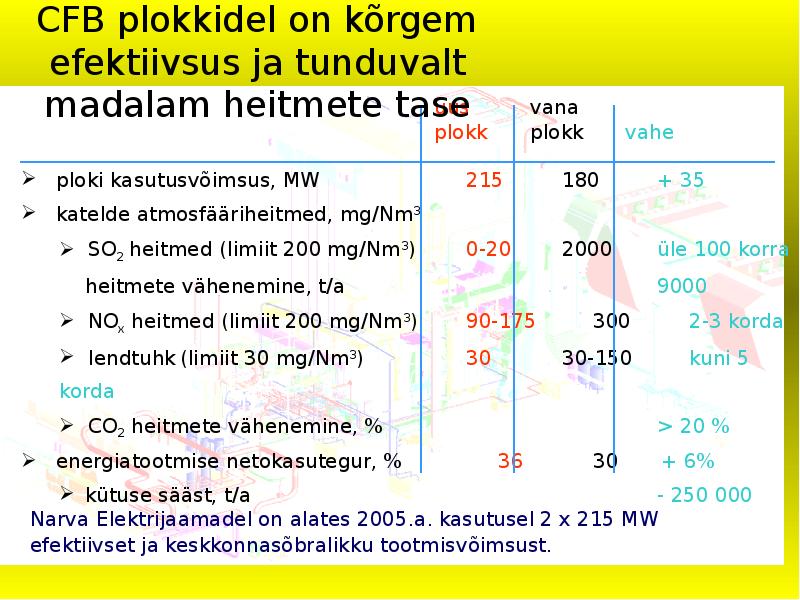

CFB plokkidel on kõrgem
efektiivsus ja tunduvalt
   madalam  heitmete  ta uus
se
vana
plokk
plokk
vahe

   ploki kasutusvõimsus, MW
215
180
+ 35
   katelde atmosfääriheitmed, mg/Nm3
  SO   heitmed  ( limiit  200 mg/Nm3)
0-20
2000
üle 100 korra
2
heitmete vähenemine, t/a
9000
  NO  heitmed (limiit 200 mg/Nm3)
90-175
300
2-3 korda
x
   lendtuhk  (limiit 30 mg/Nm3)
30
30-150
kuni 5
korda
  CO  heitmete vähenemine, %
> 20 %
2
   energiatootmise netokasutegur, %
36
30
+ 6%
 kütuse sääst, t/a
- 250 000

Narva Elektrijaamadel on alates 2005.a. kasutusel 2 x 215 MW
efektiivset ja keskkonnasõbralikku tootmisvõimsust.

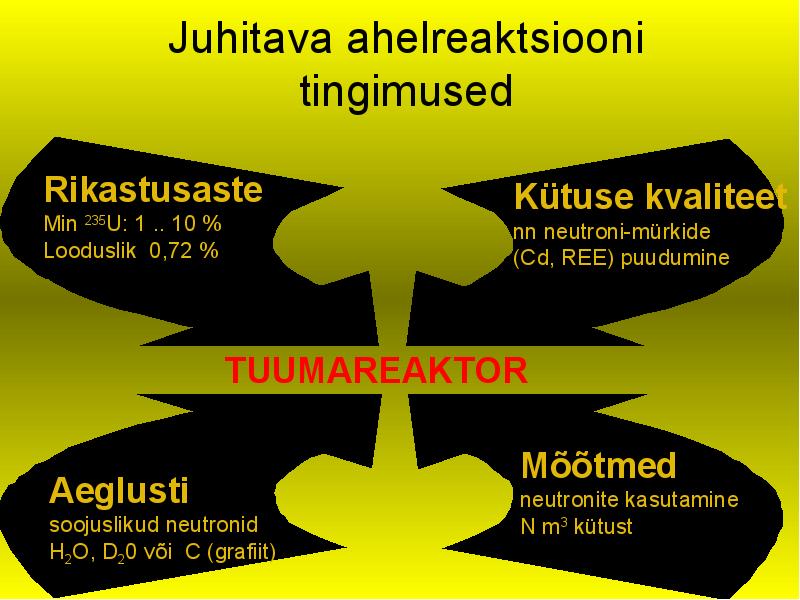

Juhitava ahelreaktsiooni
tingimused
Rikastusaste
Kütuse kvaliteet
Min 235U: 1 .. 10 %
nn neutroni-mürkide
Looduslik  0,72 %
(Cd, REE) puudumine
TUUMAREAKTOR
Mõõtmed
Aeglusti
neutronite kasutamine
soojuslikud neutronid
N m3 kütust
H O, D 0 või  C (grafi t)
2
2


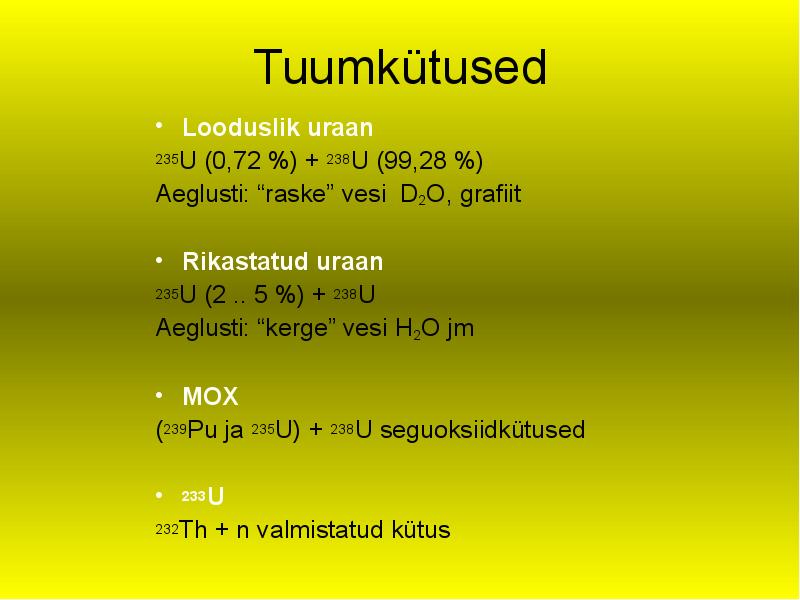

Tuumkütused
• Looduslik  uraan
235U (0,72 %) + 238U (99,28 %)
Aeglusti: “raske” vesi  D2O, grafi t
• Rikastatud uraan
235U (2 .. 5 %) + 238U
Aeglusti: “kerge” vesi H2O jm
• MOX
(239Pu ja 235U) + 238U seguoksi dkütused
• 233U
232Th + n valmistatud kütus

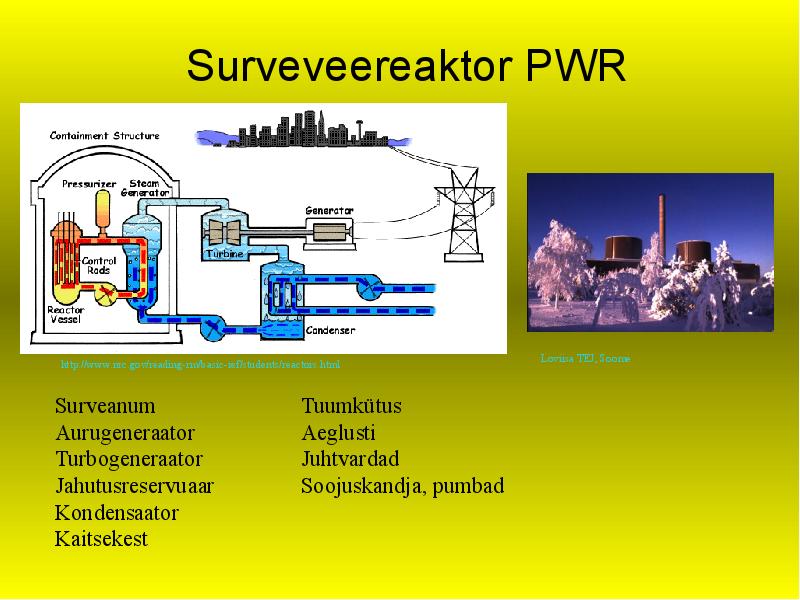

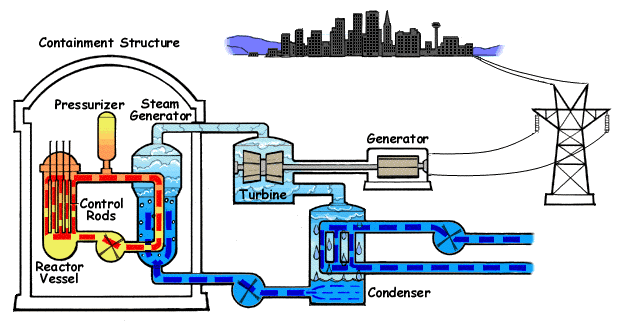

Surveveereaktor PWR

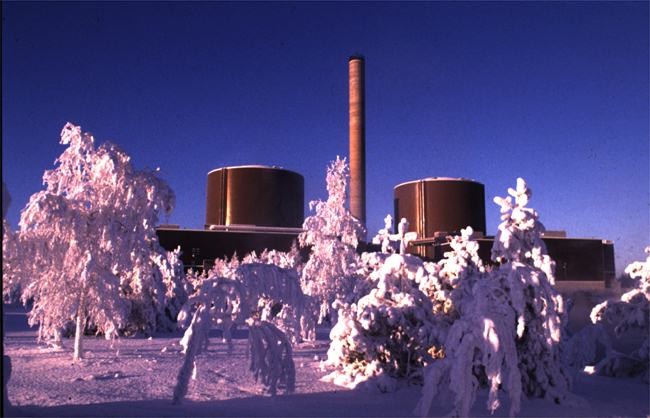

Loviisa TEJ, Soome
http://www.nrc.gov/reading-rm/basic-ref/students/reactors.html
Surveanum
Tuumkütus
Aurugeneraator
Aeglusti
Turbogeneraator
Juhtvardad
Jahutusreservuaar
Soojuskandja , pumbad
Kondensaator
Kaitsekest


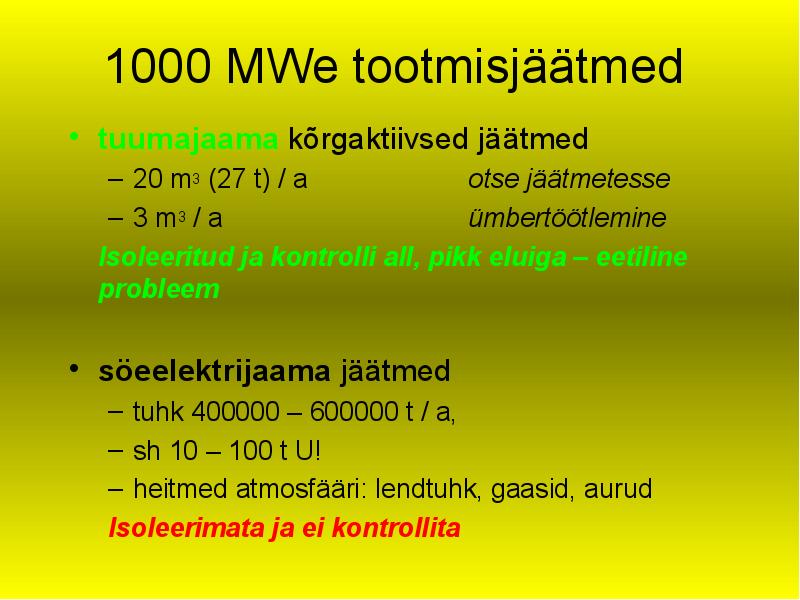

1000 MWe tootmisjäätmed
• tuumajaama kõrgaktiivsed jäätmed
– 20 m3 (27 t) / a
otse jäätmetesse
– 3 m3 / a

ümbertöötlemine
Isoleeritud ja kontrolli all, pikk eluiga – eetiline
probleem
• söeelektrijaama jäätmed
– tuhk 400000 – 600000 t / a,
– sh 10 – 100 t U!
– heitmed atmosfääri: lendtuhk, gaasid,  aurud
Isoleerimata ja ei  kontrollita


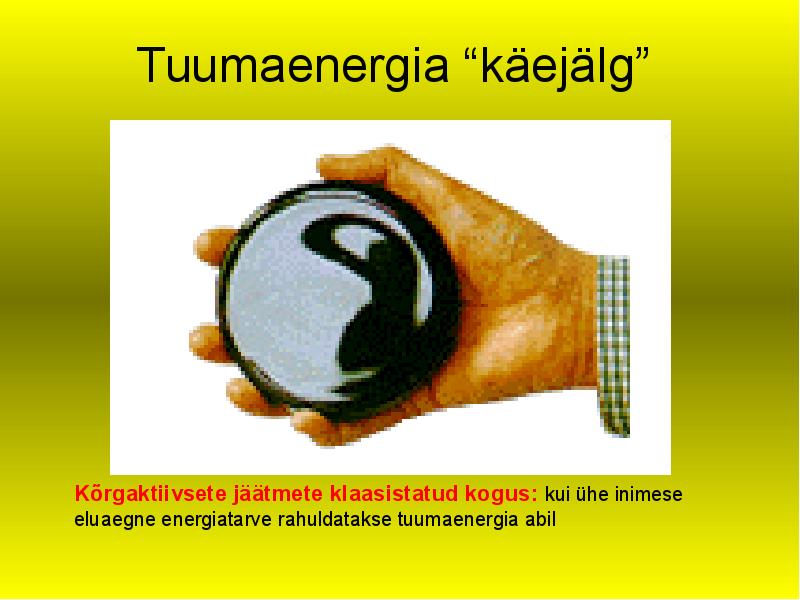

Tuumaenergia “käejälg”
Kõrgaktiivsete jäätmete klaasistatud kogus: kui ühe inimese
eluaegne energiatarve rahuldatakse tuumaenergia abil

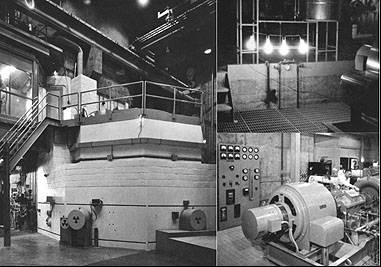

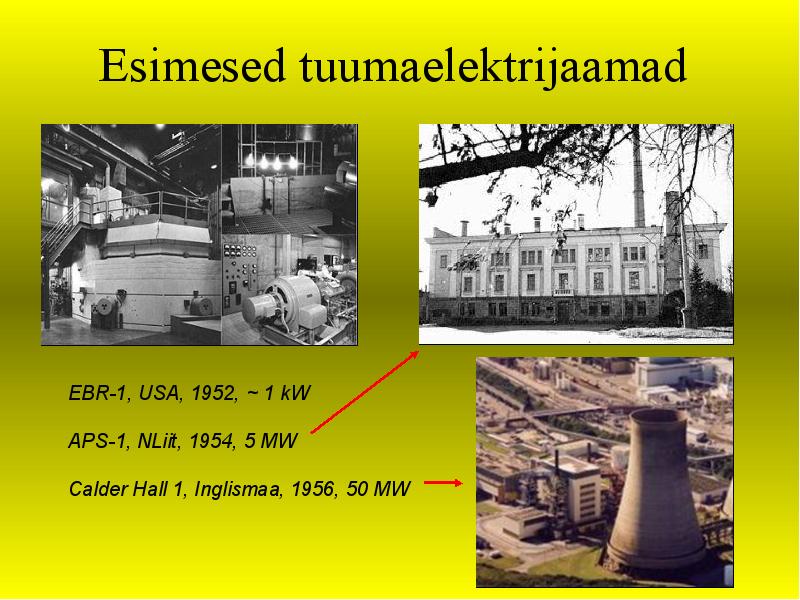

Esimesed  tuumaelektrijaamad
EBR-1, USA, 1952, ~ 1 kW
APS-1,  NLiit , 1954, 5 MW
Calder Hall 1, Inglismaa, 1956, 50 MW

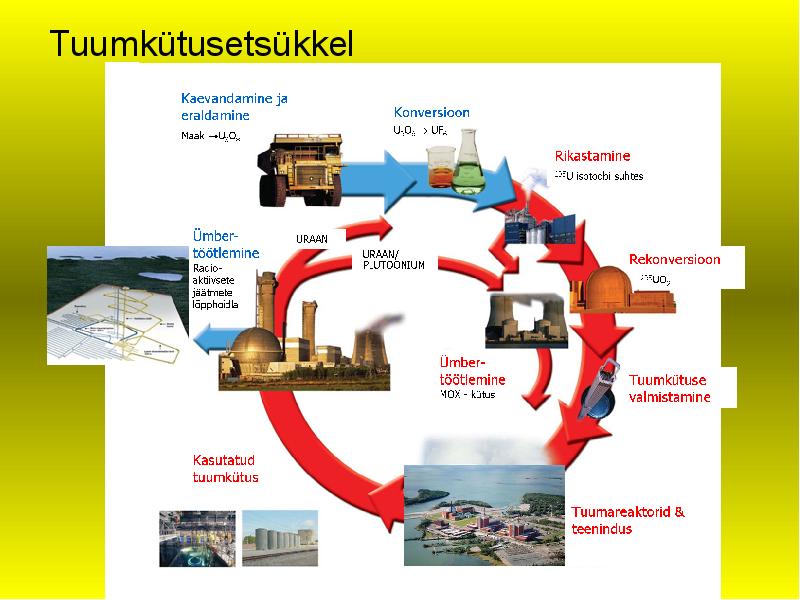

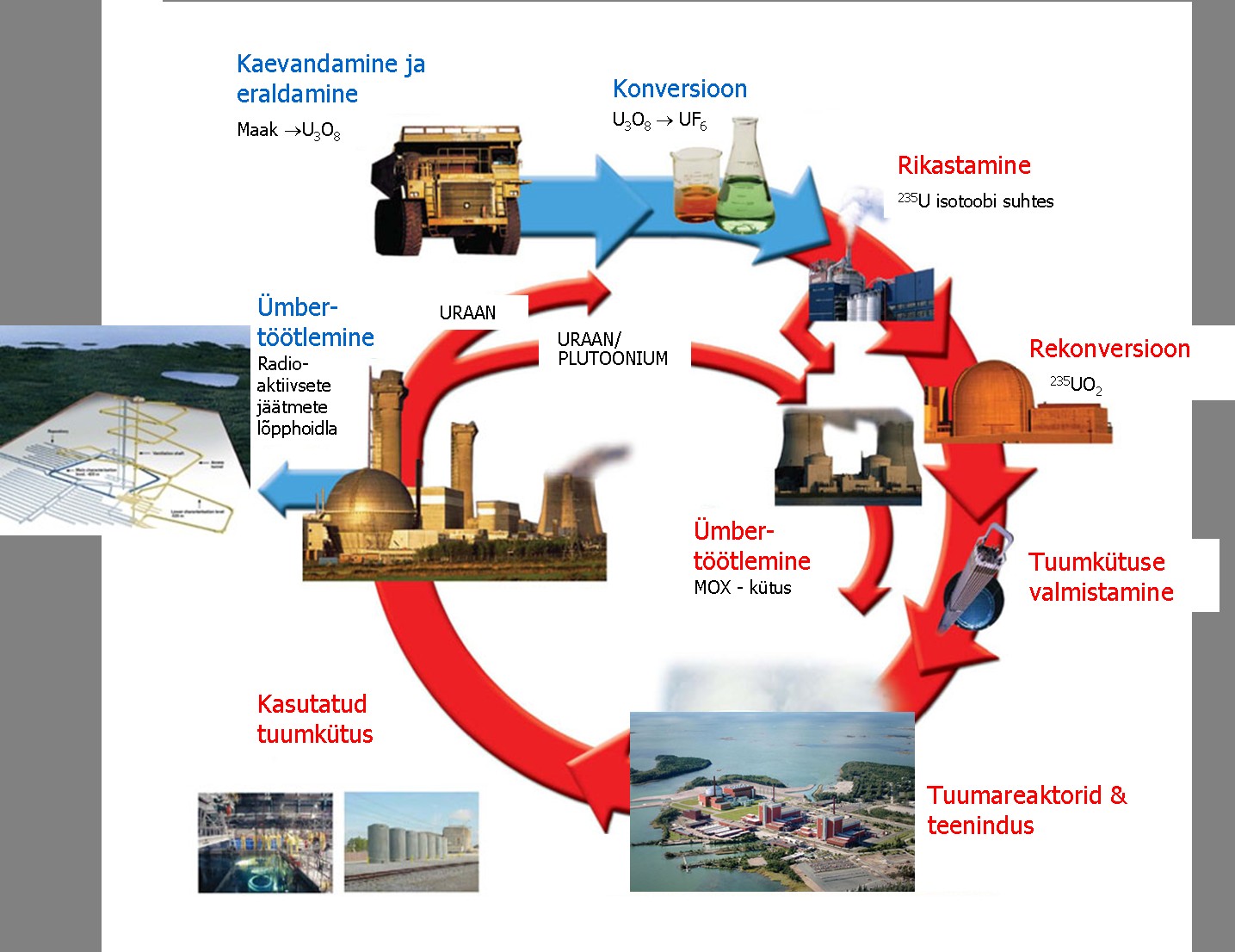

Tuumkütusetsükkel

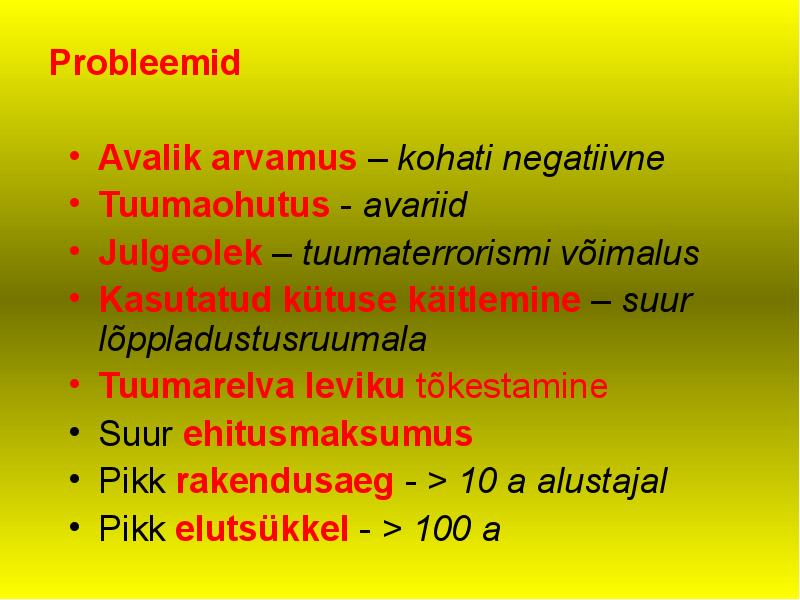

Probleemid
• Avalik arvamus – kohati negatiivne
• Tuumaohutus - avariid
• Julgeolek – tuumaterrorismi võimalus
• Kasutatud kütuse käitlemine – suur
lõppladustusruumala
• Tuumarelva leviku  tõkestamine
• Suur  ehitusmaksumus
• Pikk rakendusaeg - > 10 a alustajal
• Pikk elutsükkel - > 100 a

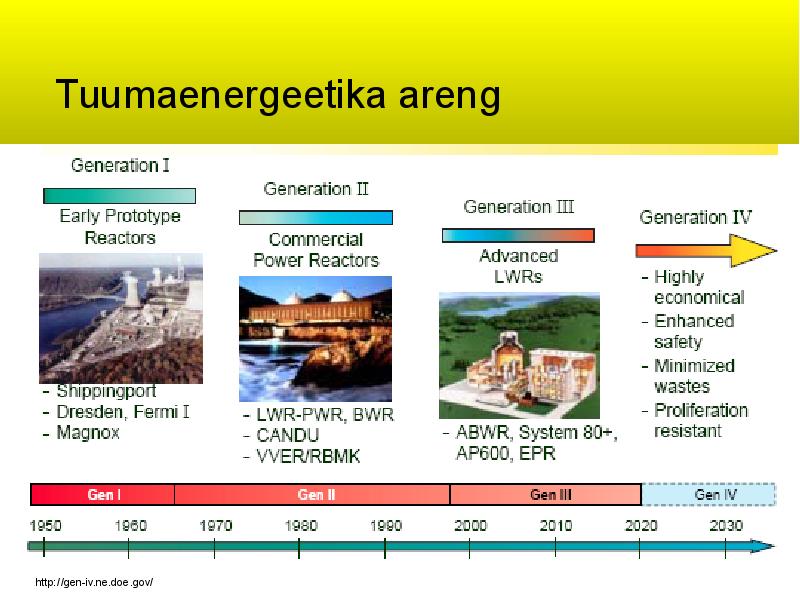

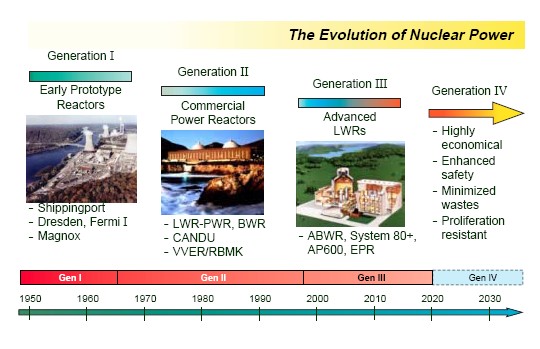

Tuumaenergeetika areng


http://gen-iv.ne.doe.gov/
Kas pani
mõtlema?
