LIIVA KATSETAMINE

1. Töö eesmärk
Töö eesmärgiks on määrata liiva puistetihedust ning liiva terade tihedust. Samuti määrata
liiva niiskusesisaldus ja terastikuline koostis

2. Katses kasutatud materjalid
Katsetatav materjal on liiv. Tegu on loodusliku ehitusmaterjaliga, mida kasutatakse enamasti
just täitematerjalina. Liiv on ka betooni üks komponentidest.

3. Kasutatud vahendid
Katses kasutati kaalu (täpsusega 0,2 g), sõelasid avadega 4-8mm, silindrilist nõud mahuga 1l
ning mensuuri mahuga 0,5l.

4. Looduslike liivade tekkimine ja koostis

Oma tekkelt kuulub liiv purdsetendite hulka, mis on setitatud tuule, mandrijää, merevee või
vooluvee poolt. Mineraalse koostise alusel eristatakse monomineraalset ja polümiktset liiva.
Monomineraalne liiv koosneb ühest, polümiktne aga mitmest mineraalist. Levinuim
monomineraalne liiv on kvartsliiv . Kvarts ongi liivades enamasti valdavaks mineraaliks.
Teised olulisemad liiva moodustavad mineraalid on päevakivid, vilgud, amfiboolid,
pürokseenid, glaukoniit ja ka mitmesuguste kivimite purdosakesed.
Liiv on tähtis ehitusmaterjal ning tööstuslik toore . Liiva kasutatakse nii betooni, krohvi kui ka
klaasi valmistamisel.

5. Katsemetoodika

5.1 Puistetiheduse määramine

Sõelumise teel eraldatakse liivast osad, mis on väiksemad kui 5mm, need valatakse
1-liitrisesse silindrilisse nõusse 10 cm kõrguselt. Valamisel tekkinud kuhi eemaldatakse, ning
proov kaalutakse. Liiva puistetihedus    ρ  [kg/m3]

0L
leitakse valmist 1. Puistetihedus
määratakse kaks korda ning kahe mõõtmise tulemus ei tohi erineda rohkem kui 20 kg/m3.

ρ  =
  m − m1
0L

*
V
1000                (Valem 1)

m-anuma mass [g]
m -

l liiva ja anuma mass [g]
V- anuma maht [cm3]

5.1 Liiva terade tiheduse määramine

Võetakse 200-300g liiva, mis on eelnevalt kuivatatud ja sõelutud sõelal avaga 5mm. Liiv
pannakse 500l mensuuri, millesse on eelnevalt valatud 250ml vett. Liivatera ruumala
määratakse mensuuri lugemite vahena ning liiva terade tihedus ρL [kg/m3] arvutatakse
valemist 2. Liiva terade tihedust määratakse kaks korda ning kahe mõõtmise tulemus ei tohi
erineda rohkem kui 20 kg/m3.

ρ =
m
L

*
V − V
1000                 (Valem 2)
1
2

m-proovi mass [g]
V1- vee ruumala mensuuris [cm3]
V2- vee ja liiva ruumala mensuuris [cm3]

5.3 Liiva tühiklikkuse arvutamine

Liiva tühiklikkus arvutatakse puistetiheduse ning näiva tiheduse põhjal valemist 3.

P =
ρOL
L
1 -
100%             (Valem 3)
L

ρ0L - liiva puistetihedus [kg/m3]
ρL - liiva terade tihedus [kg/m3]

5.4 Liiva terastikulise koostise määramine

Võetakse 2000g liiva, mis on eelnevalt kuivatatud ja sõelutakse sõelal avaga 8 ja 4 mm.
Jäägid sõeltel kaalutakse ning arvutatakse kruusaterade hulk a4 ja a8 liivas .

a = m
m
4
8
4
  *
a
m
100        (Valem 4)                        =
8
  *
m
100      (Valem 5)

m -

8 jääk sõelal avaga 8mm [g]
m -

4 jääk sõelal avaga 4 mm [g]
m- proovi mass [g]

4-mm avaga sõelast läbiläinud liivast kaalutakse proov 200g, mida sõelutakse sõeltel, mille
avad on 4,0; 2,0; 1,0; 0,5; 0,25 ja 0,125. Seejärel arvutatakse osajääk ai %-des sõelal i valem
6, kogujääk Ai %-des sõelal i valem 7, läbinud Li %-des sõelal i valem 8 ning liiva
peensusmoodul FM valem 9.

a
mi
i =
*
m
100           (Valem 6)

  kus

  m -

i jääk sõelal i [g]
m- kogu proovi mass [g]

  A
a
a

i

+...+
4,0
  i          (Valem 7)
L =
i
100- Ai                  (Valem 8)
A
+ A +A +A +A
FM = 4,0    2,0 1,0 0,5 0,125     (Valem 9)
100

kus  A4,0 ,   A2,0 ,   A1,0 ,   A0,5 , ja  A0,125 kogujäägid

vastavatel sõeltel %.

6. Tulemused

6.1 Puistetiheduse määramine

Tabel 1. Puistetiheduse määramine
Liiva mass [g]
Liiva puistetihedus [kg/ m3 ]
1598
1600

6.2 Liiva terade tiheduse määramine

Tabel 2. Liiva terade tiheduse määramine
Liiva ja vee ruumala mensuuris [ cm3 ]
Liiva terade tihedus [kg/ m3 ]
345
2680
329
2644
328
2643
Keskmine:
2655

6.3 Liiva tühiklikkuse arvutamine

Tabel 3. Liiva tühiklikkuse arvutamine
Liiva puistetihedus [kg/ m3 ]  Liiva terade tihedus [kg/ m3 ]  Liiva tühiklikkus [%]
1600
2655
39,8

6.4 Liiva terastikulise koostise määramine

Tabel 4. Kruusaterade hulk liivas (proovi mass 200g)
Jääk sõelal avaga 8 mm [g]
Kruusaterade hulk liivas [%]
5,48
2,74
Jääk sõelal avaga 4 mm [g]
Kruusaterade hulk liivas [%]
20,43
10,215

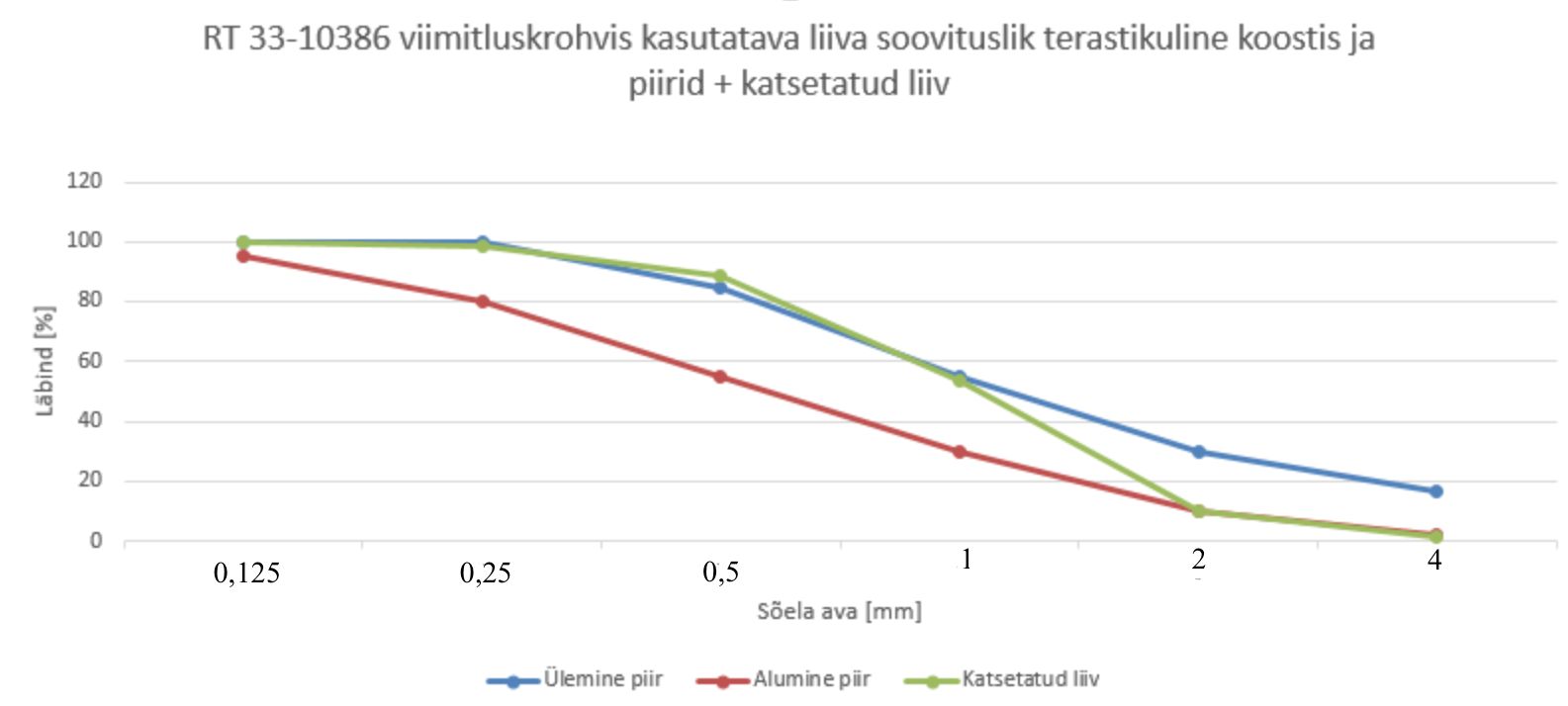

Tabel 5. Liiva terastikulise koostise määramine
Sõela ava
Jääk sõelal
Osajääk
Kogujääk
Sõela
Liiva
[mm]
[g]
sõelal [%]
sõelal [%]
läbinud [%]  peensusmoo
dul
4
0
0
0
100

2
2,8
1,4
1,4
98,6

1
20,25
10,125
11,525
88,475

2,47
0,5
69,8
34,9
46,425
53,575
0,25
86,77
43,385
89,81
10,19
0,125
17,04
8,52
98,33
1,67
