3D printerid (1)

i n e   l a i n e h a r j a l
- t r ü k k i m
u v i t a v   t r ü k i t e h n o l o o g i a
3 DH

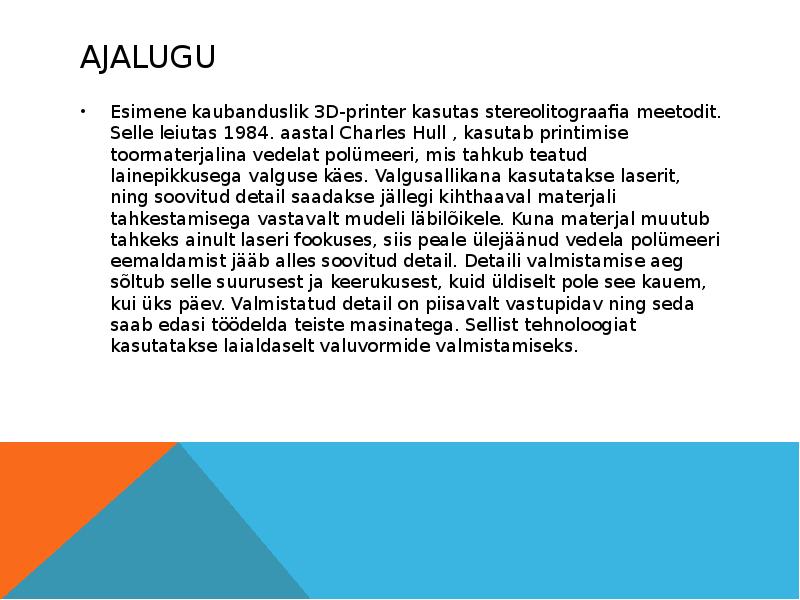

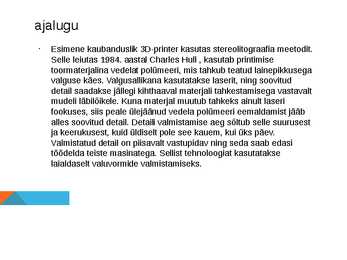

ajalugu
•
Esimene kaubanduslik 3D- printer kasutas  stereolitograafia  meetodit.
Selle  leiutas  1984. aastal Charles Hull , kasutab printimise
toormaterjalina vedelat  polümeeri, mis tahkub teatud lainepikkusega
valguse käes. Valgusallikana kasutatakse laserit, ning soovitud
detail saadakse jällegi kihthaaval materjali tahkestamisega vastavalt
mudeli läbilõikele. Kuna materjal muutub  tahkeks ainult laseri
fookuses, siis peale ülejäänud vedela polümeeri eemaldamist jääb
alles soovitud detail. Detaili valmistamise aeg sõltub selle suurusest
ja keerukusest, kuid üldiselt pole see kauem, kui üks päev.
Valmistatud detail on piisavalt vastupidav ning seda saab edasi
töödelda teiste masinatega. Sellist tehnoloogiat kasutatakse
laialdaselt valuvormide valmistamiseks.

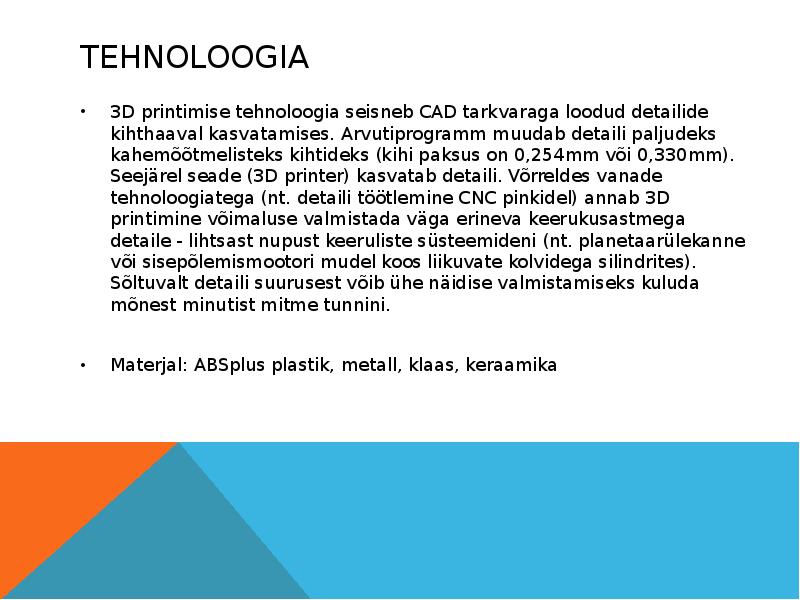

tehnoloogia
•
3D printimise  tehnoloogia  seisneb CAD tarkvaraga loodud detailide
kihthaaval kasvatamises. Arvutiprogramm muudab detaili paljudeks
kahemõõtmelisteks kihtideks (kihi paksus on 0,254mm või 0,330mm).
Seejärel seade (3D printer) kasvatab detaili. Võrreldes vanade
tehnoloogiatega (nt. detaili töötlemine CNC  pinkidel ) annab 3D  printimine
võimaluse valmistada väga erineva keerukusastmega detaile - lihtsast
nupust  keeruliste  süsteemideni (nt. planetaarülekanne või
sisepõlemismootori mudel koos li kuvate kolvidega silindrites). Sõltuvalt
detaili suurusest võib ühe näidise valmistamiseks kuluda mõnest minutist
mitme tunnini.
•
Materjal: ABSplus plastik,  metall , klaas,  keraamika

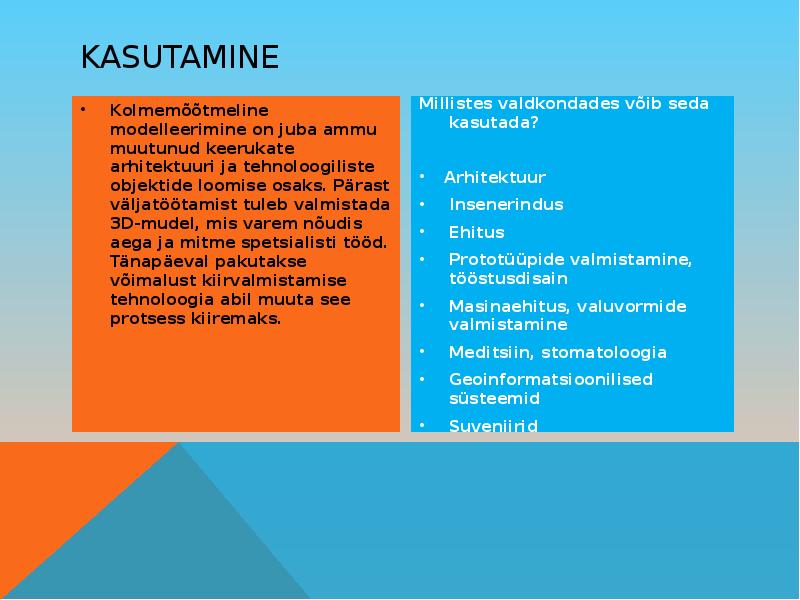

Kasutamine
•
Kolmemõõtmeline  modelleerimine  on
Mil istes valdkondades võib seda kasutada?
juba  ammu  muutunud keerukate
arhitektuuri ja  tehnoloogiliste  objektide
•
Arhitektuur
loomise osaks. Pärast väljatöötamist
•
Insenerindus
tuleb valmistada 3D-mudel, mis varem
•
Ehitus
nõudis aega ja mitme spetsialisti tööd.
•
Prototüüpide valmistamine,
Tänapäeval pakutakse võimalust
tööstusdisain
ki rvalmistamise tehnoloogia abil muuta
•
Masinaehitus , valuvormide valmistamine
see protsess ki remaks.
•
Meditsi n, stomatoloogia
•
Geoinformatsioonilised süsteemid
•
Suveniirid

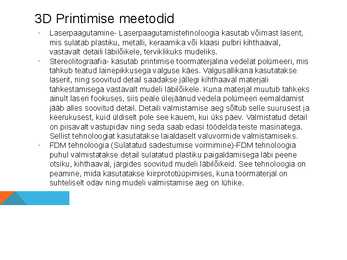

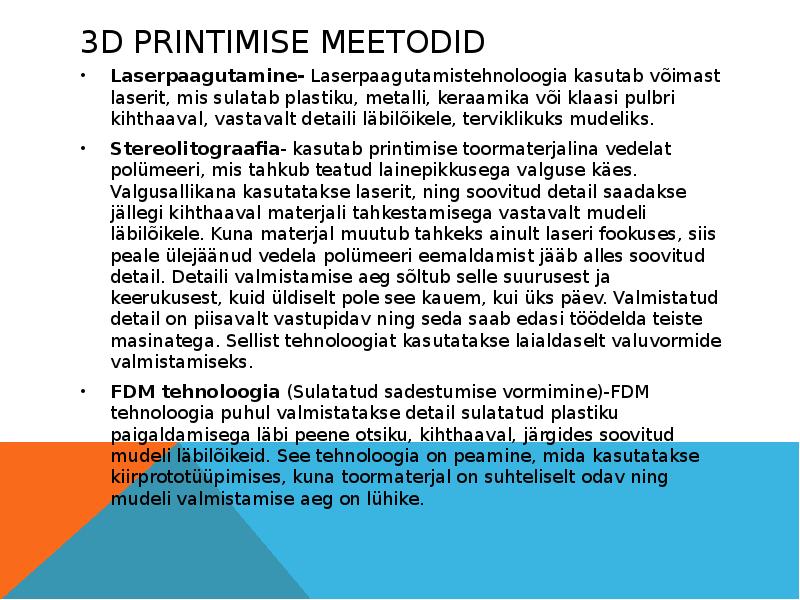

3D Printimise meetodid
•
Laserpaagutamine- Laserpaagutamistehnoloogia kasutab võimast laserit,
mis sulatab plastiku, metalli, keraamika või klaasi pulbri kihthaaval,
vastavalt detaili läbilõikele, terviklikuks mudeliks.
•
Stereolitograafia- kasutab printimise toormaterjalina vedelat polümeeri, mis
tahkub teatud lainepikkusega valguse käes. Valgusallikana kasutatakse
laserit, ning soovitud detail saadakse jällegi kihthaaval materjali
tahkestamisega vastavalt mudeli läbilõikele. Kuna materjal muutub tahkeks
ainult laseri fookuses, siis peale ülejäänud vedela polümeeri eemaldamist
jääb alles soovitud detail. Detaili valmistamise aeg sõltub selle suurusest ja
keerukusest, kuid üldiselt pole see kauem, kui üks päev. Valmistatud detail
on piisavalt vastupidav ning seda saab edasi töödelda teiste masinatega.
Sellist tehnoloogiat kasutatakse laialdaselt valuvormide valmistamiseks.
•
FDM tehnoloogia (Sulatatud sadestumise  vormimine )-FDM tehnoloogia
puhul valmistatakse detail sulatatud plastiku paigaldamisega läbi peene
otsiku, kihthaaval, järgides soovitud mudeli läbilõikeid. See tehnoloogia on
peamine, mida kasutatakse kiirprototüüpimises, kuna toormaterjal on
suhteliselt odav ning mudeli valmistamise aeg on lühike.

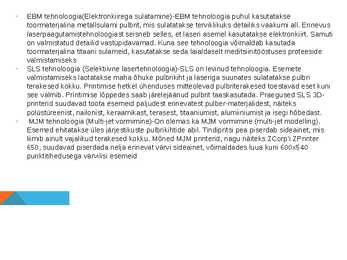

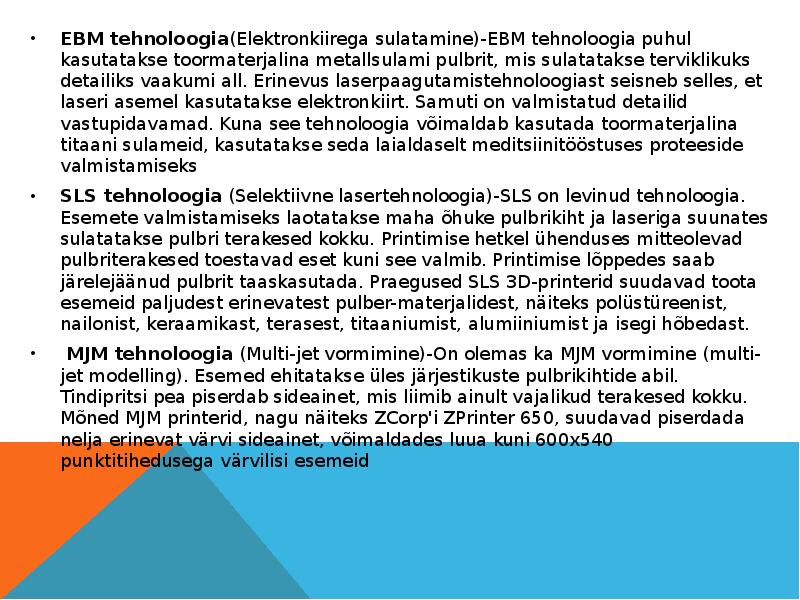

EBM tehnoloogia(Elektronki rega sulatamine )-EBM tehnoloogia puhul kasutatakse
toormaterjalina metallsulami  pulbrit , mis sulatatakse terviklikuks detailiks vaakumi all. Erinevus
laserpaagutamistehnoloogiast seisneb selles, et laseri asemel kasutatakse elektronkiirt. Samuti
on valmistatud detailid vastupidavamad. Kuna see tehnoloogia võimaldab kasutada
toormaterjalina titaani  sulameid , kasutatakse seda laialdaselt meditsiinitööstuses proteeside
valmistamiseks
•
SLS tehnoloogia (Selektiivne lasertehnoloogia )-SLS on levinud tehnoloogia. Esemete
valmistamiseks  laotatakse maha õhuke pulbrikiht ja laseriga suunates sulatatakse pulbri
terakesed kokku. Printimise hetkel ühenduses mitteolevad pulbriterakesed toestavad eset kuni
see valmib. Printimise lõppedes saab järelejäänud pulbrit taaskasutada. Praegused SLS 3D-
printerid suudavad toota esemeid paljudest erinevatest  pulber - materjalidest , näiteks
polüstüreenist, nailonist, keraamikast, terasest , titaaniumist, alumiiniumist ja isegi hõbedast.
•
 MJM tehnoloogia (Multi-jet vormimine)-On olemas ka MJM vormimine (multi-jet model ing).
Esemed ehitatakse üles järjestikuste pulbrikihtide abil. Tindipritsi pea piserdab sideainet, mis
li mib ainult vajalikud terakesed kokku. Mõned MJM printerid, nagu näiteks ZCorp'i ZPrinter
650, suudavad piserdada nelja erinevat värvi sideainet, võimaldades luua kuni 600x540
punktitihedusega värvilisi esemeid

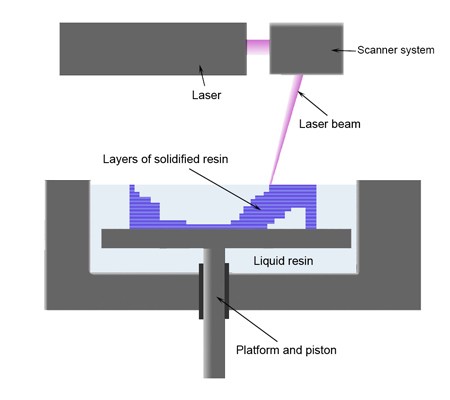

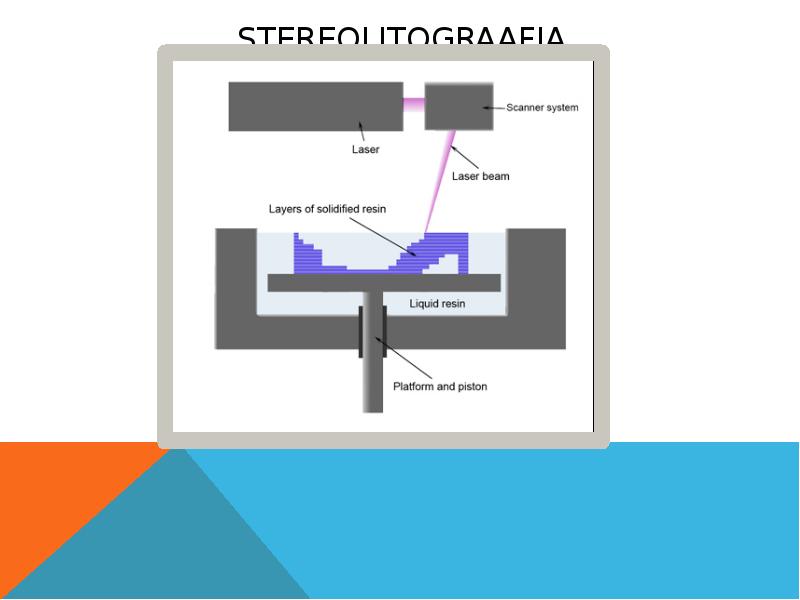

Stereolitograafia
Click to edit Master text styles
Second level
●
Third level
●
Fourth level
●
Fifth level

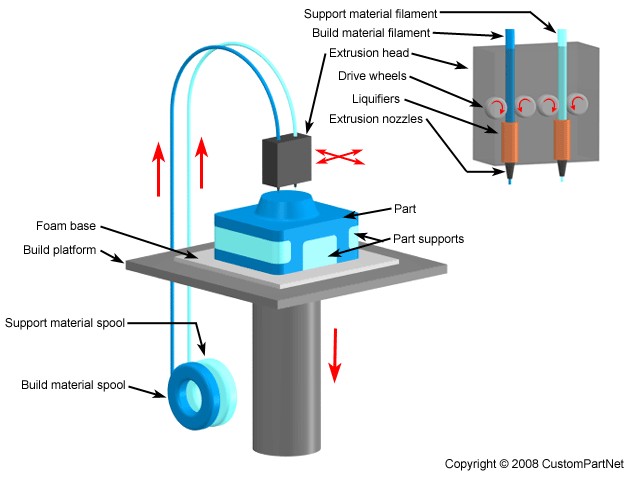

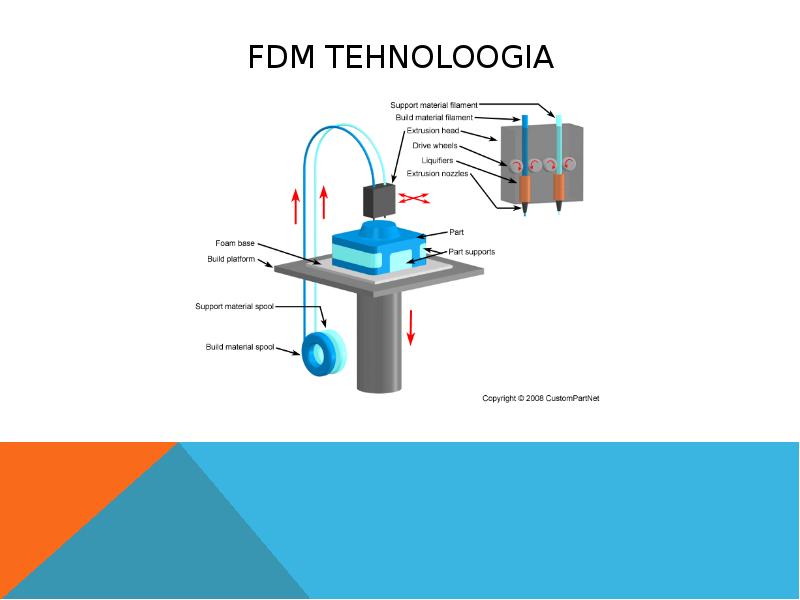

FDM tehnoloogia
Click to edit Master text styles
Second level
●
Third level
●
Fourth level
●
Fifth level

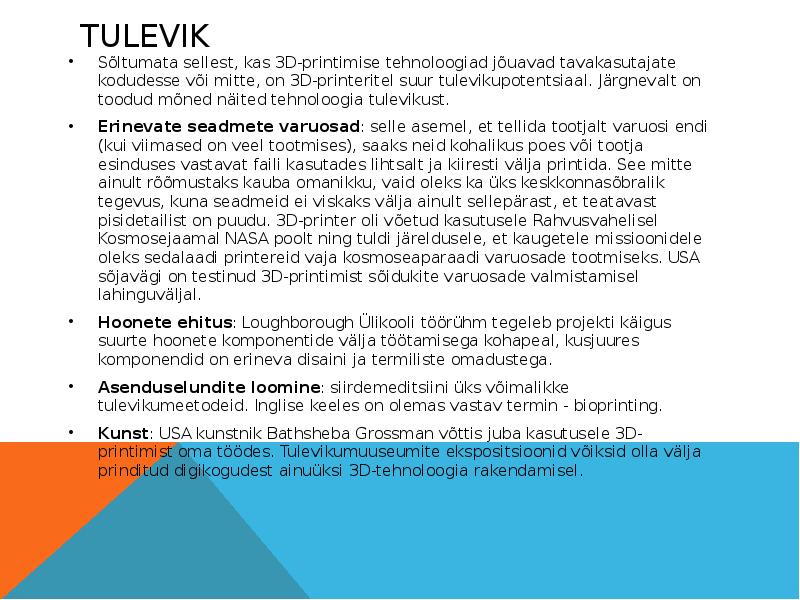

Tulevik
•
Sõltumata sellest, kas 3D-printimise  tehnoloogiad  jõuavad tavakasutajate kodudesse või mitte, on 3D-
printeritel suur tulevikupotentsiaal. Järgnevalt on toodud mõned näited tehnoloogia  tulevikust .
•
Erinevate seadmete varuosad: sel e asemel, et  tellida  tootjalt varuosi endi (kui vi mased on veel tootmises),
saaks neid kohalikus poes või tootja  esinduses  vastavat faili kasutades lihtsalt ja kiiresti välja  printida . See
mitte ainult rõõmustaks kauba  omanikku , vaid oleks ka üks keskkonnasõbralik tegevus, kuna seadmeid ei
viskaks välja ainult sel epärast, et teatavast pisidetailist on puudu. 3D-printer oli võetud kasutusele
Rahvusvahelisel Kosmosejaamal  NASA  poolt ning tuldi järeldusele, et kaugetele missioonidele oleks
sedalaadi printereid vaja kosmoseaparaadi  varuosade  tootmiseks. USA sõjavägi on testinud 3D-printimist
sõidukite varuosade valmistamisel lahinguväljal.
•
Hoonete ehitus: Loughborough Ülikooli töörühm tegeleb projekti käigus suurte hoonete komponentide välja
töötamisega kohapeal,  kusjuures  komponendid on erineva disaini ja termiliste omadustega.
•
Asenduselundite loomine: siirdemeditsi ni üks võimalikke tulevikumeetodeid. Inglise keeles on olemas vastav
termin - bioprinting.
•
Kunst : USA kunstnik Bathsheba Grossman võttis juba kasutusele 3D-printimist oma töödes.
Tulevikumuuseumite ekspositsioonid võiksid ol a välja prinditud digikogudest ainuüksi 3D-tehnoloogia
rakendamisel.

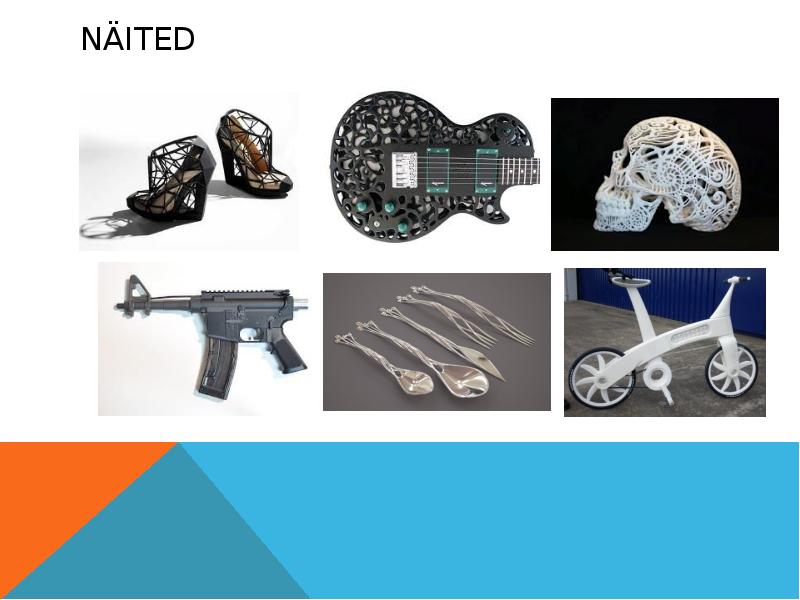

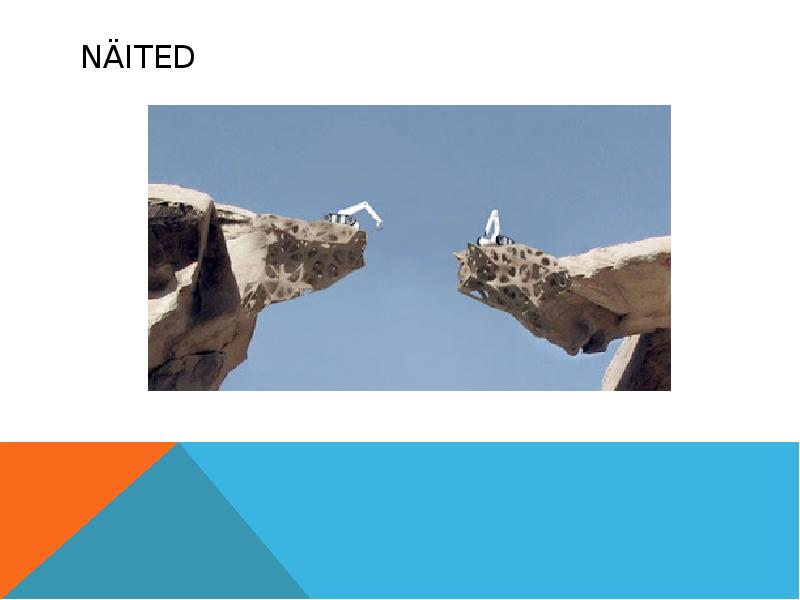

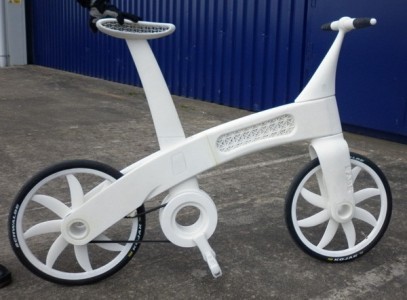

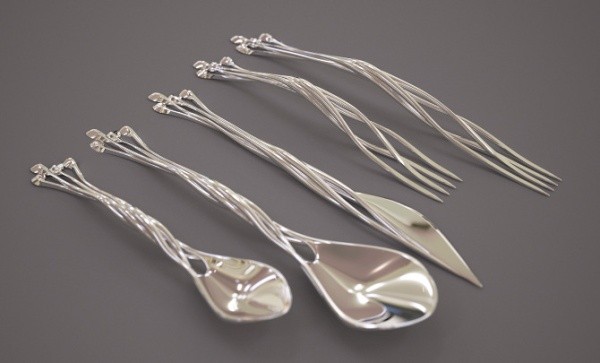

näited
Click to edit Master text styles
Second level
●
Third level
●
Fourth level
●
Fifth level
Click to edit Master text styles
Second level
●
Third level
●
Fourth level
●
Fifth level

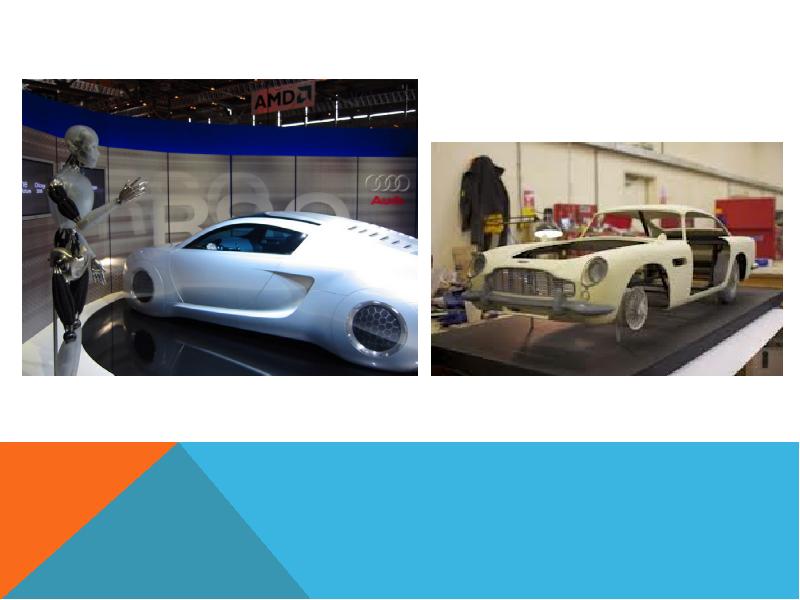

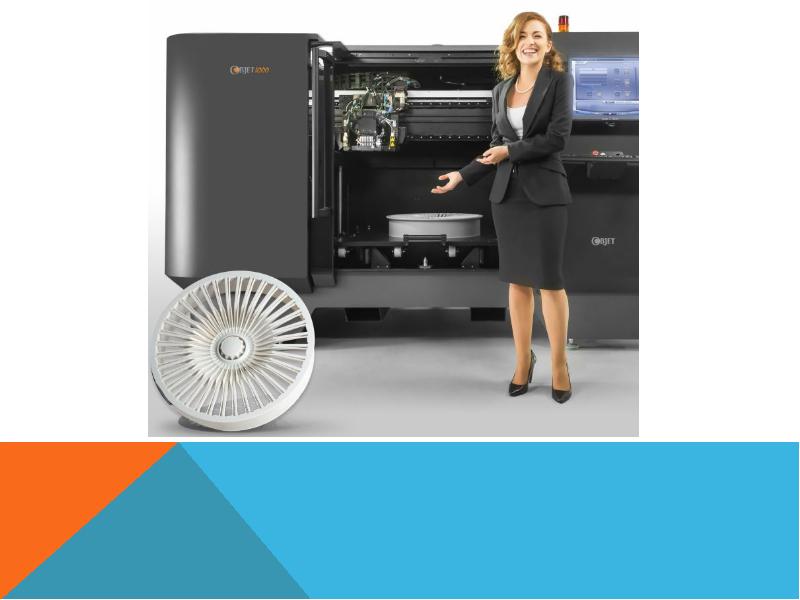

Näited
Click to edit Master text styles
Second level
●
Third level
●
Fourth level
●
Fifth level
Click to edit Master text styles
Second level
●
Third level
●
Fourth level
●
Fifth level

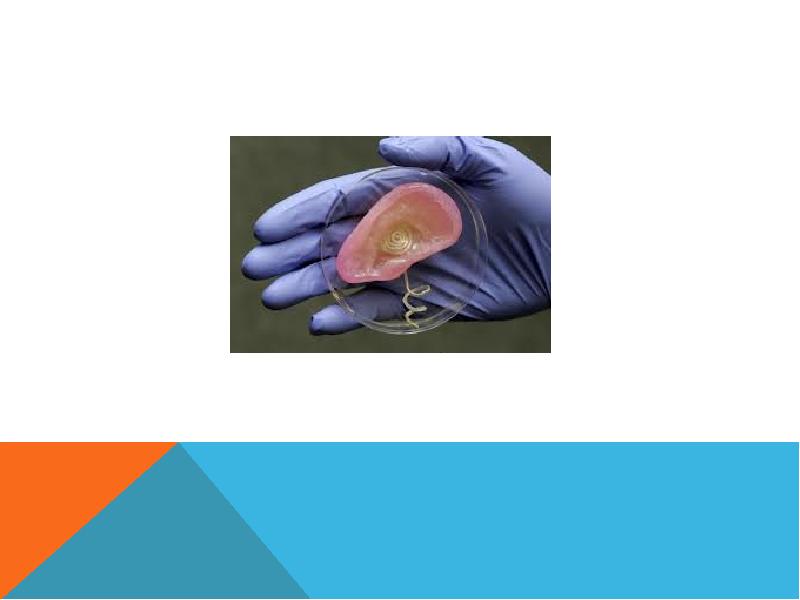

bioprinting
Click to edit Master text styles
Second level
●
Third level
●
Fourth level
●
Fifth level
Click to edit Master text styles
Second level
●
Third level
●
Fourth level
●
Fifth level

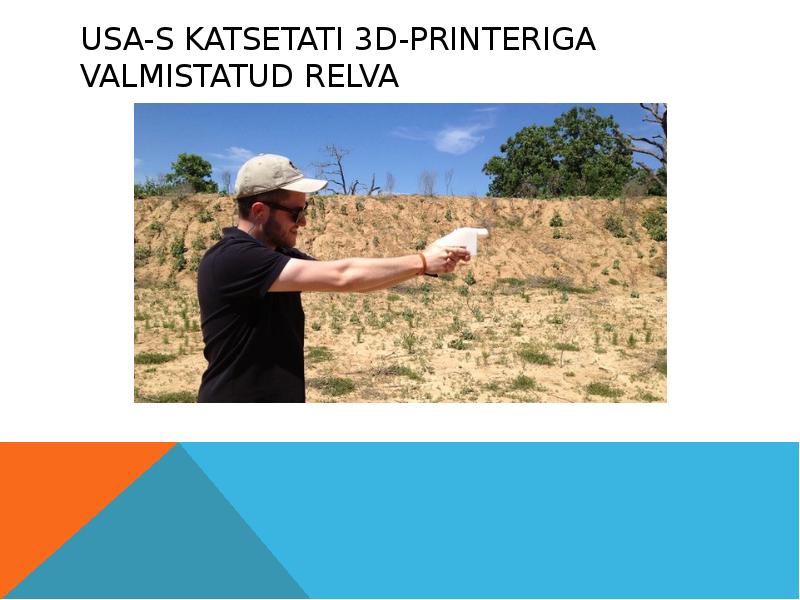

USA-s katsetati 3D-printeriga valmistatud
relva
Click to edit Master text styles
Second level
●
Third level
●
Fourth level
●
Fifth level
Videod
•
http://
forte .delfi.ee/news/teadus/video-miks-kasitsi-meisterdada-tutvustame-tallinna-tehnikaulikooli-3d-printerit.d?id=65912646
•
http://
www.youtube.com/watch?feature=player_embedded&v=S-E6vRfnijw
•
Click to edit Master text styles
http://www.youtube.com/watch?v=uA0W0FqOtNM
Second level
      relvad
●
Third level
•
●
http://www.engadget.com/2013/01/29/3d-printer-guide/
Fourth level
●
Erinevad masinad
Fifth level

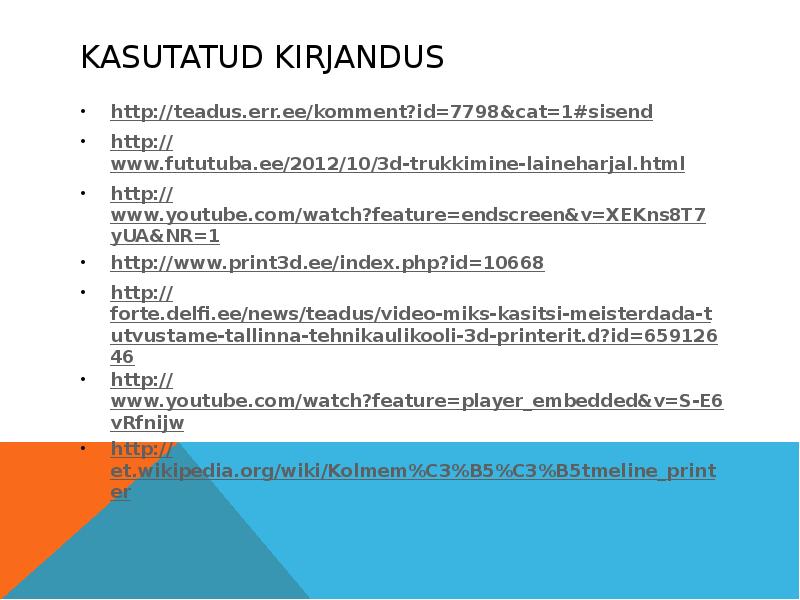

Kasutatud kirjandus
•
http://teadus.err.ee/komment?id=7798&cat=1#sisend
•
http://www.fututuba.ee/2012/10/3d-trukkimine-laineharjal.html
•
http://
www.youtube.com/watch?feature=endscreen&v=XEKns8T7yUA&NR=1
•
http://www.print3d.ee/index.php?id=10668
•
http://
forte.delfi.ee/news/teadus/video-miks-kasitsi-meisterdada-tutvustame-tallinna-tehnikaulikooli-3d-printerit.d?id=65912646
•
http://
www.youtube.com/watch?feature=player_embedded&v=S-E6vRfnijw
•
http://et.wikipedia.org/wiki/Kolmem%C3%B5%C3%B5tmeline_printer
