VEDELIKU VISKOOSSUSE TEMPERATUURIOLENEVUSE MÄÄRAMINE (0)













TTÜ
Materjaliteaduse  instituut

füüsikalise keemia õppetool





Töö nr: 15k
Töö pealkiri:  VEDELIKU VISKOOSSUSE TEMPERATUURIOLENEVUSE

MÄÄRAMINE







Üliõpilase nimi ja eesnimi:  Jekaterina  Milosedova
Õpperühm: KATB-47
Töö teostamise



kuupäev:
Kontrollitud:
Arvestatud:

17.03.2014

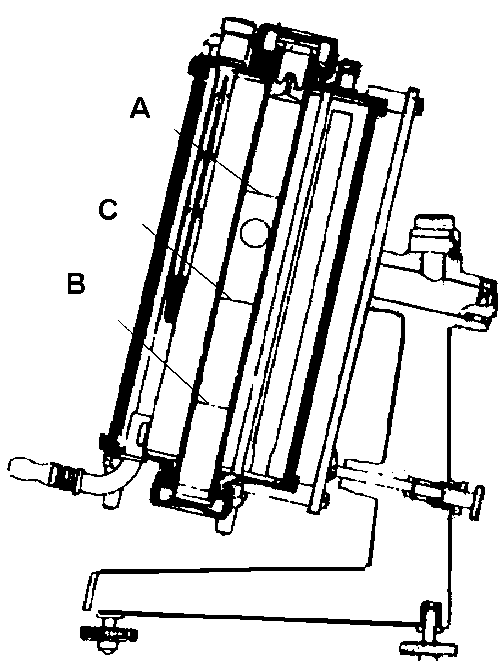

Teooria. Höppleri viskosimeeter on kujutatud joonisel 19. Mōōdetakse kuuli  langemise aega uuritava
vedelikuga  täidetud  silindris,  mis  on  100  nurga  all  vertikaalsihi  suhtes.  Seda  viskosimeetrit  saab
kasutada  njuutoni  vedelikele viskoossusega 3 ..   80000  mPas (cP).
Kera küllalt aeglasel langemisel läbi vedeliku esineb kera pinnal laminaarne voolamine . Kerale mōjuva
takistava jōu määrab  Stokesi  valem
f = 6πrηv
kus      η on vedeliku viskoossus ,

r  - kera raadius,

v  - kera liikumise kiirus.
Kui  kera  langeb  püsiva  kiirusega  läbi  vedeliku,  siis  vedeliku  poolt  avaldatav  takistav  jōud
tasakaalustab gravitatsioonijõu:




4/3πr3(ρ1-ρ2)g  = 6πrηv




( V,10)


Valemis 4/3 πr3 on kera ruumala,
ρ1 - langeva keha tihedus,
ρ2 - vedeliku tihedus,
g  -  raskuskiirendus ,
sulgavaldis (ρ1- ρ2) vōtab arvesse vedeliku üleslüket.
Viskosimeetri  komplekti  kuulub  rida  erineva  tiheduse  ja   raadiusega    kuule .  Sobiv  kuul  valitakse
vastavalt uuritava vedeliku viskoossusele. Mōōdetakse aega, mis kuulil kulub horisontaalsete märkide
vahe läbimiseks.
Valemist ( V,10) saame avaldada vedeliku viskoossuse kuuli langemise kiiruse kaudu kujul:
2 r2 g(  -  )




 =
1
2
0



( V,11)

9
Et  siin v =H/t,
kus   H  = 100 mm on äärmiste kriipsude vahekaugus silindris(AB),

t  - aeg , mis kulus kuulil selle vahemaa läbimiseks,
siis lōplikult



η = k(ρ1- ρ2)t



( V,12)
Avaldises k  on seadme passis toodud kuuli konstant, mPascm3/g, mis haarab konstantseid liikmeid
valemis ( V,11).



Töö  eesmärk.  Määrata  vedeliku  viskoossuse  temperatuuriolenevus.  Arvutada  viskoossuse
aktiveerimisenergia .
Töövahendid. Höppleri viskosimeeter,  stopper , ultratermostaat
Töö  käik.  Enne  katset  tuleb  viskosimeetri  toru,  kuul  ja   sulgurid   puhastamisvarda  abil  hoolikalt
puhastada . Kui toru  seintele  on jäänud kelme, tuleb see eemaldada sobiva lahusti abil ja lahusti jäljed
omakorda eetriga. Seejärel täidetakse viskosimeetri toru kuni 25  mm toru otsast allapoole uuritava
vedelikuga ja pannakse kohale tabeli alusel valitud kuul. Jälgitakse, et kuuli alla ei jääks ōhumulle, ja
suletakse  toru.  Viskosimeetri   mantel   ühendatakse  termostaadiga,  mis  on  reguleeritud  nōutavale
temperatuurile.  Lubatav  temperatuuri  kōikumine  katse  vältel  on    0,10.  Katset  võib  alustada10  . 15
min järel, mis on vajalik temperatuuri ühtlustumiseks uuritavas  vedelikus  ja termostaadis. Pööratakse
viskosimeetrit ja mōōdetakse stopperi abil aeg, mille jooksul kuul läbib vahemaa kahe äärmise kriipsu
vahel.  Seejärel  pööratakse  viskosimeetrit  uuesti  ja  katset  korratakse.    Tehakse  3  vōi  5  mōōtmist,
millest  vōetakse  keskmine.Edasi  tōstetakse  termostaadi  temperatuur  ōppejōu  poolt  etteantud
järgmisele  väärtusele, hoitakse  seda  10  -15  minuti  vältel  ja  mōōdetakse  uuesti  kuuli  langemise  aeg.
Korrektsete tulemuste saamiseks on vajalik, et langemise aeg ületaks 30 sekundit.
Katseandmed :

Kuul nr  4
Kuuli konstant K= 1,181634

kuuli tihedus   =8,150 g/cm3

Vedeliku
Katse  Temp.
tihedus katse
Vedeliku
Kuuli langemise aeg s
viskoossus
nr
°C
temp-l ρ2
η mPa∙s
g/cm3


1
2
3
keskmine


1
22
61
60
61
60.7

495,79
2
30
43
43
42
42.3
1.2547
344,65
3
35
30
30
30
30
1.2547
244,63
4
40
22
22
22
22
1.25
179,37
5
45
16
16
16
16

130,57
6
50
12
12
12
12
1.2438
97,93

Glütseriini tihedus ρ * 10 -3
kg/m3
20 oC
1.2594
30 oC
1.2547
40 oC
1.25
50 oC
1.2438

Arvutused:

t
t


2
1
    (   )
2
1
3
1


t
t
3
2
  mingil temperatuuril leitakse interpoleerides:
t = 22°C          ρ2 =                 (                                )                       kg/m3

t = 35°C          ρ2 =                 (                              )                       kg/m3

t = 45°C          ρ2 =                (                              )                       kg/m3

Vedeliku viskoossusse arvutamine:  = k (t
               (              )
               (              )       344,65
               (              )   = 244,63
               (            )   = 179,37
               (              )   = 130,57
               (              )   = 97,93

Temperatuur
Katse nr
1/T, K-1
η, mPa∙s
ln η
°C
T, K
1
22
295
0,00339
495,79
6,20
2
30
303,1
0,00330
344,65
5,84
3
35
308,1
0,00325
244,63
5,49
4
40
312,9
0,00319
179,37
5,19
5
45
318
0,00314
130,57
4,87
6
50
323
0,00309
97,93
4,58

600
η=f(T)
500
y = -14.39x + 4709.8
400

as 300
η P
200
100
0
290
295
300
305
310
315
320
325
T,K


6.5
ln η=f(1/T)
6
  5.5
 η
nl
y = 5645.7x - 12.863
5
4.5
4
0.003050 0.003100 0.003150 0.003200 0.003250 0.003300 0.003350 0.003400 0.003450
1/T



Joone võrrand: y = 5645,7x - 12,863


A= 12,863
Sirge tõus: 5645,7

Ea= (ln         )

5645,7= Ea/R  Ea= 5645,7*R= 5645,7*8,314= 46938= 46,93 kJ/mol.

Järeldused.  Viskoossuse  aktiveerimisenergia  Ea=  46,93  kJ/mol.  Viskoossus  ja  temperatuur  on
omavahel seotud järgnevalt: Temperatuuri tõustes viskoossuse  arvuline  väärtus väheneb.
