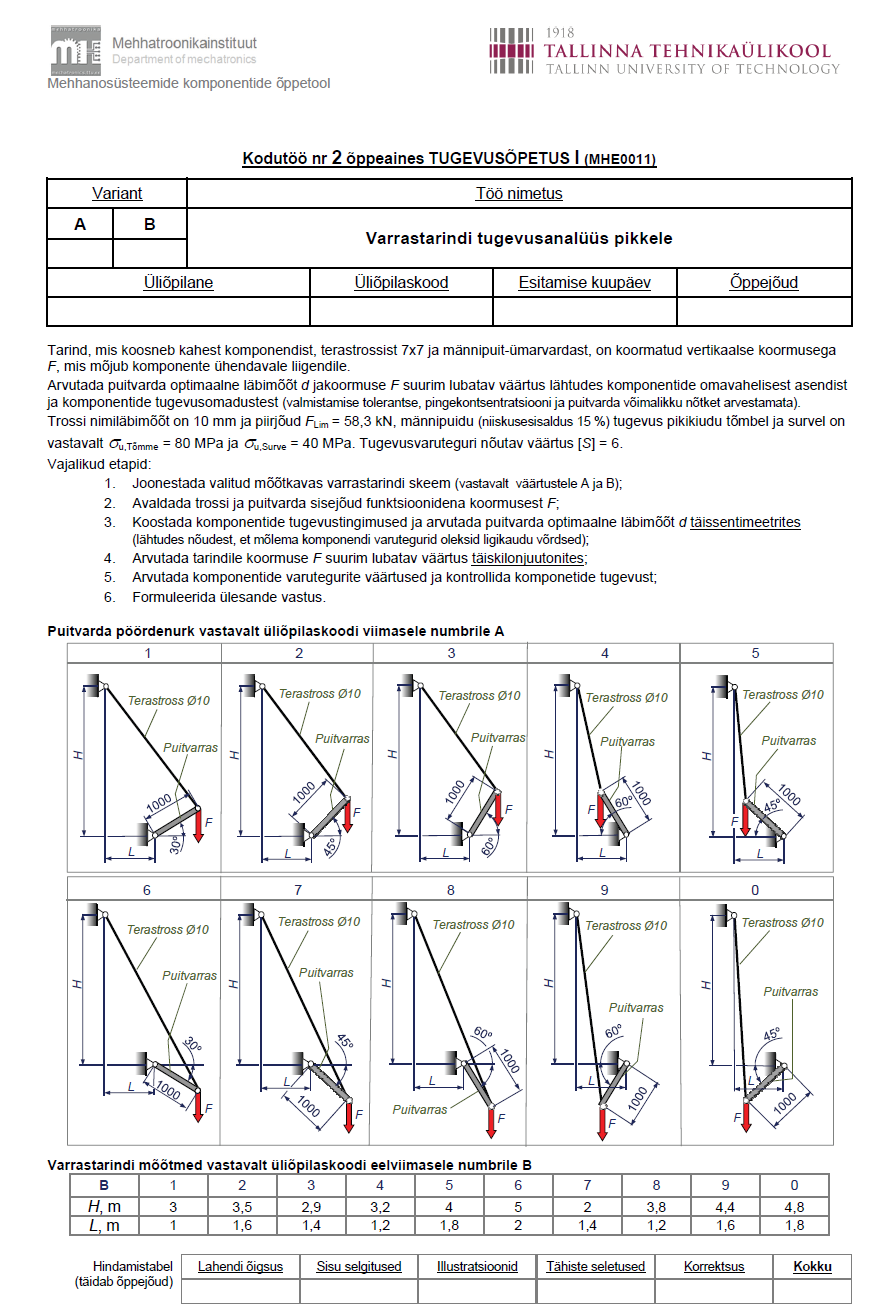

Kodutöö nr 1 õppeaines TUGEVUSÕPETUS (MES0240) Variant Töö nimetus A B Varrastarindi tugevusanalüüs pikkele 8 2 Üliõpilane Üliõpilaskood Esitamise kuupäev Õppejõud Priit Põdra Tarind, mis koosneb kahest komponendist, terastrossist 7x7 ja männipuit-ümarvardast, on koormatud vertikaalse koormusega F, mis mõjub komponente ühendavale liigendile.
Kodutöö nr 1 õppeaines TUGEVUSÕPETUS (MES0240) Variant Töö nimetus A B Varrastarindi tugevusanalüüs pikkele Üliõpilane Üliõpilaskood Esitamise kuupäev Õppejõud Tarind, mis koosneb kahest komponendist, terastrossist 7x7 ja männipuit-ümarvardast, on koormatud vertikaalse koormusega F, mis mõjub komponente ühendavale liigendile. Arvutada puitvarda optimaalne läbimõõt d jakoormuse F suurim lubatav väärtus lähtudes komponentide
Mehhanosüsteemide komponentide õppetool Kodutöö nr 1 õppeaines TUGEVUSÕPETUS I (MHE0011) Variant Töö nimetus A B Varrastarindi tugevusanalüüs pikkele 3 5 Üliõpilane Üliõpilaskood Esitamise kuupäev Õppejõud P.Põdra Tarind, mis koosneb kahest komponendist, terastrossist 7x7 ja männipuit-ümarvardast, on koormatud vertikaalse koormusega F, mis mõjub komponente ühendavale liigendile.
MHE0011 TUGEVUSÕPETUS I Variant nr. Töö nimetus: A9 B-0 Varrastarindi tugevusanalüüs pikkele Üliõpilane (matrikli nr ja nimi) Rühm: Juhendaja: MAHB - 32 Priit Põdra Töö esitatud: Töö parandada: Arvestatud: Antud: Dtross = 10 mm FLim = 58,3 kN u,Tõmme = 80 MPa u,Surve = 40 MPa [S] = 6 H = 4,8 m L = 1,7 m 1.0 Tarindi joonis antud andmetega: 1.1 Tarindi varraste sisejõud Lõige
MHE0011 TUGEVUSÕPETUS I Variant nr. Töö nimetus: A-3 Varrastarindi tugevusarvutus pikkele B-8 Üliõpilane (matrikli nr ja nimi) Rühm: Juhendaja: MAHB - 32 Priit Põdra Töö esitatud: Töö parandada: Arvestatud: 05.01.2012 Lihtne varrastarind Andmed Materjalid: terastross: piirjõud , Trossi läbimõõt on
Kodutöö nr 3 õppeaines TUGEVUSÕPETUS (MES0420) Variant Töö nimetus A B Tala tugevusanalüüs Üliõpilane Üliõpilaskood Esitamise kuupäev Õppejõud Konsooliga talaks tuleb kasutada kuumvaltsitud INP-profiiliga ühtlast varrast, mis on valmistatud terasest S235. Tala on koormatud aktiivse punkt- ja joonkoormusega. Tala joonmõõtmed on antud seostega: b = a/2. Punktkoormuse väärtus on F = 10 kN ja ühtlase joonkoormuse intensiivsus tuleb avaldisest p = F/b. Varuteguri nõutav väärtus on [S] = 4. Koormuste mõjumise skeem valida vastavalt üliõpilaskoodi viimasele numbrile A. Tala tugede vahekaugus a valida vastavalt üliõpilaskoodi eelviimasele numbrile B. INP-profiili andmed võib võtta nt Ruukki tootekata
1. Detaili joonis: Andmed: D = 50 mm d = 16 mm Nõutav tugevusvarutegur: [S] = 2 Materjal: Teras (S235 EN 10025) Voolepiir: Y = 235 MP Leida: Koormusparameetri F suurim lubatav väärtus. 2. Detaili pikisisejõu epüür: 3. Detaili ristlõike pindala epüür A = *r2 A1= *252- *82= 1762,4 mm2 A2= *26,8752- *82 = 2068,0 mm2 A3= *28,752- *82 = 2395,7 mm2 A4= *30,6252- *82 = 2745,4 mm2 A5= *32,52- *82 = 3117,2 mm2 AI= AG = * 252 = 1963,5mm2 4. Detaili pikkepinge epüür: 5. Tugevustingimus ja suurim lubatud jõud. Pikkepinged: Kõige suurem on pinge varda ristlõikes AG Lubatav koormus on vardale mõjuv pinge, mis mõjub varda enim pingestatud punktis ja millega ei kaasne varda deformatsioon. Lubatav pinge on , kus Y on terase voolepiir ja [S] on nõutav varutegur. Varda tugevuse tingimusest, et üheski varda punktis ei tohi pinge tegelik väärtus ületada pinge luvatavat väärtust, saan kirjutada : 6. Varuteguri tegelik väärtus ja kontroll. Kontrollin, kas varra
...................... 10 7. Vastus.......................................................................................................................................... 10 2 1. Ülesande püstitus Antud kodutöös oli vaja valida vastavalt matrikli kahele viimasele numbrile sobiv ülesande variant, antud töös on A = 7 ning B = 0. Kõigepealt tuleb joonestada valitud mõõtkavas vastavalt väärtustele A ja B varrastarindi skeem. Teiseks tuleb avaldada trossi ja puitvarda sisejõud koormusest F . Järgmisena on vaja koostada komponentide tugevustingimused ning leida puitvarda optimaalne läbimõõt d täissentimeetrites. Neljandana tuleb arvutada tarindile suurim lubatav koormus F täiskilonjuutonites. Viiendaks on vaja arvutada komponentide varutegurid ning kontrollida nende tugevust. Viimasena tuleb arvutada trossi ristlõike pindala ja trossi pikkuse muutus ning formuleerida kogu ülesande vastus.
