R5 * R6 R5,6 = R5 + R6 3Ω * 6Ω R5,6 = = 2Ω 3Ω + 6Ω Tulemuseks saan R5,6 = 2Ω ja ahela R1,5,6 takistuse R1,5,6 = R1 + R5,6 R1,5,6 = 2Ω + 2Ω = 4Ω Tulemuseks saan R1,5,6 = 4Ω 6 Arvutuste tulemusena on mul teada Skeem 1 ahelate takistused ja nüüd saab arvutada Skeem 1 kogutakistuse. Kogutakistuse R1,2,3,4,5,6 arvutamiseks kasutan kahe takisti rööpühenduse valemit R1,5,6 * R2,3,4 R1,2,3,4,5,6 = R1,5,6 + R2,3,4 4Ω * 3,83Ω R1,2,3,4,5,6 = = 1,96Ω 4Ω + 3,83Ω Tulemuseks saan R1,2,3,4,5,6 = 1,96Ω 7 1.3. Takistuse arvutuse kokkuvõtte. Tuginedes lähteülesandele olen välja arvutanud Skeem 1 takistused kõikides ahelates ja kogutakistuse saades järnevad tulemused: • R3,4 = 1,5Ω
-6 m2=5*10-2V Vooluahela osade ühendusviisid Vooluahela üksikosad ühendatakse omavahel sõltuvalt voolu jagunemisel (hargnemise) vajadusest kas : -jada e järjestikühenduses ( elektrilised kuuseküünlad , lülitid , ampermeeter , reostaat jt ) või -rööp-e paralleelühenduses (enamus elektrilisi lihttarviteid , voltmeeter jt ) või Sega- e liitühenduses ( keerukate tavitite , eelkõige elektroonikaseadmete koostisosad ) Lihttarvitite peamise ühendusviisi , rööpühenduse korral on iga tarviti vooluallikaga ( või vooluvõrguga ) otseühenduses (=moodustab voolahela omaette haru ) . Rööpühendus tagab voolu tarbimisel ja jagunemisel järgmised eelised : 1) Võimaldab iga üksiku tarviti või ka tarvitite grupiülejäänusest sõltumatu sisse-või väljalülitamine ( lüliteid saab vooluahelasse ühendada vastavalt soovile ) 2) Vooluahela üksiku tarviti riknemisel ei katke vool üheski teises tarvitis
Lustivere Põhikool JUHTIDE JADA- JA RÖÖPÜHENDUS Referaat Egle Kadastik 9.klass Juhendaja õp. Eigo Jürgenson Lustivere 2010 -1- Sisukord 2 Sisukord. 3 Juhtide jadaühendus joonis 1, joonis 2, tabel 3. 4 Jadaühenduse seaduspärasused. 5 Juhtide rööpühendus jadaühenduse näidisülesanne, joonis 3. 7 Rööpühenduse seaduspärasused, rööpühenduse näidisülesanne. JUHTIDE JADAÜHENDUS -2- Ühes ja samas vooluringis võib korraga olla mitu elektri tarvitit. Näiteks laevalgustis võib samaaegselt põleda mitu lampi; reguleerimaks voolutugevust mingis elektriseadmes, on koos seadmega vooluringi ühendatud ka reostaat jne. Joonis 1. Kaks
sisaldavalt lülitusastmelt või moodulilt teisele, et sobitada astmete impedantse ja signaalinivoosid ning et vahelduvsignaalide puhul vajaduse korral mõjutada meile sobivas suunas signaali spektrit. Allteemad: Passiiv- ja aktiivkomponendid. Lineaarsed ja mittelineaarsed ahelad. Koormussirge ja muud graafilised meetodid. Mittehargnevad vooluahelad. Jadaühendus. Hargnevad vooluahelad. Rööpühendus. Takistuste segaühendus. Pingejagurid. Attenuaatorid. Läbivkoormus. Sildlülitus. Pingeallikad ja nende aseskeemid. Pingeallikate jada- ja rööpühendus. Elektriskeemid. 5.1.1. Passiiv- ja aktiivkomponendid Elektroonikas kasutatavaid passiivkomponentidel (ka: elementidel, seadistel) puuduvad võimendusomadused ning nende elektrilised omadused ei sõltu neile rakendatud voolu (pinge) suunast. Selliste komponentide hulka kuuluvad näiteks
takistus (); R1, R2, R3 ahelat moodustavate juhtide takistused () takistus (); R1, R2, R3 ahelat moodustavate juhtide takistused () 7. Juhtide rööpühenduse seadused 7. Juhtide rööpühenduse seadused öö öö
Vooluring ja seosed sellega 1. Mis ülesanne on vooluallikal? *Teha tööd laetud osakeste ümberpaigutamisel vooluringis. *Tekitada juhis elektriväli ja säilitada seda pika aja vältel. 2. Mida nim. pingeks? Lisa valem Pinge on füüsikaline suurus, mis iseloomustav elektrivälja võimet teha tööd laetud osakeste ümberpaigutamisel elektriväljas. Elektrivälja pingeks juhi kahe punkti vahel nimetatakse elektrivälja poolt laetud osakeste ümberpaigutamisel tehtud töö ja osakeste kogulaengu jagatist. U=A/q (Pinge =elektrivälja töö jagada elektrilaenguga) 3. Mis on pinge ühikuks, millega võrdub pinge ühik. Pinge ühik on 1 volt, ühiku tähiseks 1 V Pingeühik on võrdne tööühiku ja laenguühiku jagatisega. 1V= 1J/1C 4. Tuua näiteid pinge väärtustest. Pinge: Elektrivõrgus 220 V Auto aku poolustel 12V Äikesepilvede vahel 100 000 000 V Kuivelemendi poolustel 1,5 V 5. Kuidas ühendatakse voltmeeter voolu

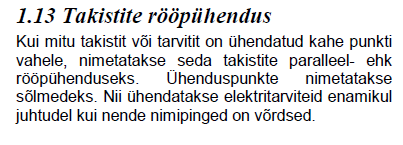

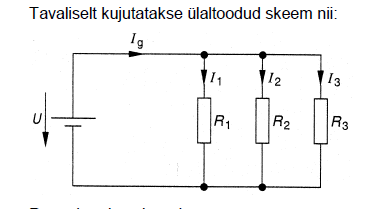

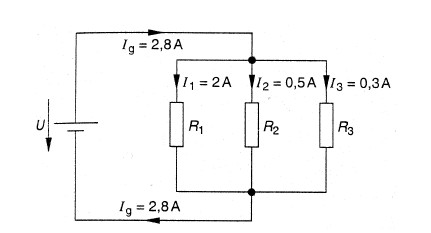

Eeltakistile lubatav vool peab olema sama suur või veidi suurem, et ta ei kuumeneks üle. Ühesuguste tarvitite jadaühendus Kui jadamisi on ühendatud mitu, näiteks n ühesugust takistit takistusega R1, siis ahela kogutakistus R = n R1 ning kõik osapinged on võrdsed: U U1 = . n Näide Mitu 1,5 V lambipirni tuleks ühendada jadamisi jõulukuuse lambiritta, kui kasutada nende pingeallikaks 12 V autoakut? U 12 n= = =8 U 1 1,5 1.13 Takistite rööpühendus Kui mitu takistit või tarvitit on ühendatud kahe punkti vahele, nimetatakse seda takistite paralleel- ehk rööpühenduseks. Ühenduspunkte nimetatakse sõlmedeks. Nii ühendatakse elektritarviteid enamikul juhtudel kui nende nimipinged on võrdsed. 21 Tavaliselt kujutatakse ülaltoodud skeem nii: Rööpühenduse korral · kõigil rööbiti ühendatud takistitel on ühesugune pinge
Eeltakistile lubatav vool peab olema sama suur või veidi suurem, et ta ei kuumeneks üle. Ühesuguste tarvitite jadaühendus Kui jadamisi on ühendatud mitu, näiteks n ühesugust takistit takistusega R1, siis ahela kogutakistus R = n R1 ning kõik osapinged on võrdsed: U U1 = . n Näide Mitu 1,5 V lambipirni tuleks ühendada jadamisi jõulukuuse lambiritta, kui kasutada nende pingeallikaks 12 V autoakut? U 12 n= = =8 U 1 1,5 1.13 Takistite rööpühendus Kui mitu takistit või tarvitit on ühendatud kahe punkti vahele, nimetatakse seda takistite paralleel- ehk rööpühenduseks. Ühenduspunkte nimetatakse sõlmedeks. Nii ühendatakse elektritarviteid enamikul juhtudel kui nende nimipinged on võrdsed. 21 Tavaliselt kujutatakse ülaltoodud skeem nii: Rööpühenduse korral · kõigil rööbiti ühendatud takistitel on ühesugune pinge
