Projekteerimisvaldkondade juhised (0)

Projekteerimisvaldkond
ade juhised

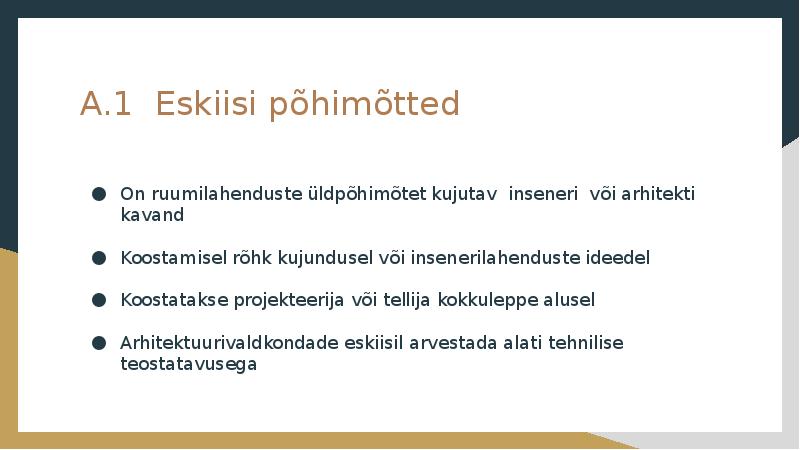

A.1  Eskiisi põhimõtted
● On ruumilahenduste üldpõhimõtet kujutav  inseneri  või arhitekti
kavand
● Koostamisel rõhk kujundusel või insenerilahenduste ideedel
● Koostatakse  projekteerija  või  tellija  kokkuleppe alusel
● Arhitektuurivaldkondade eskiisil arvestada alati tehnilise
teostatavusega

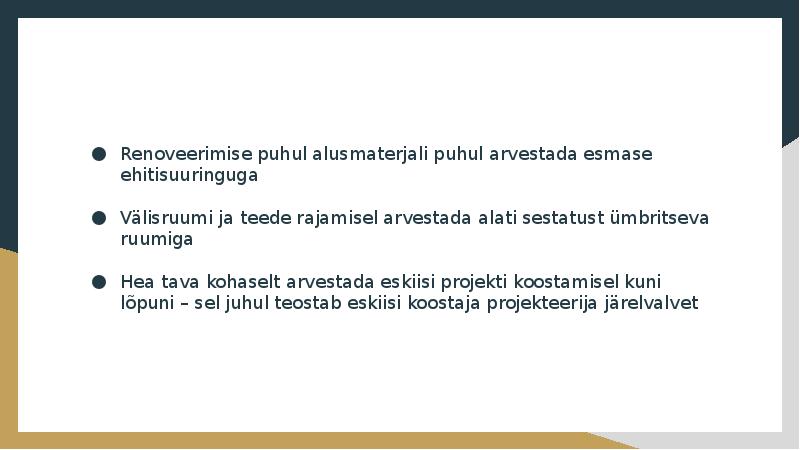

● Renoveerimise puhul alusmaterjali puhul arvestada esmase
ehitisuuringuga
● Välisruumi ja teede rajamisel arvestada alati sestatust ümbritseva
ruumiga
● Hea tava kohaselt arvestada eskiisi projekti koostamisel kuni
lõpuni – sel juhul  teostab  eskiisi  koostaja  projekteerija järelvalvet

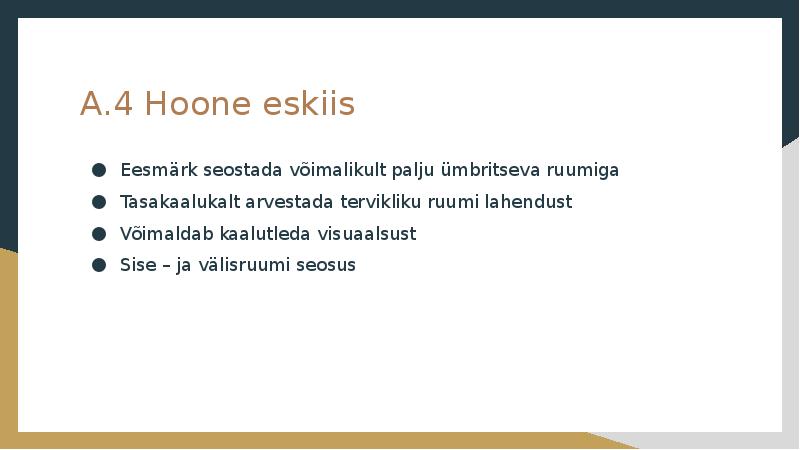

A.4 Hoone eskiis
● Eesmärk seostada võimalikult palju ümbritseva ruumiga
● Tasakaalukalt arvestada tervikliku ruumi  lahendust
● Võimaldab kaalutleda visuaalsust
● Sise – ja välisruumi seosus

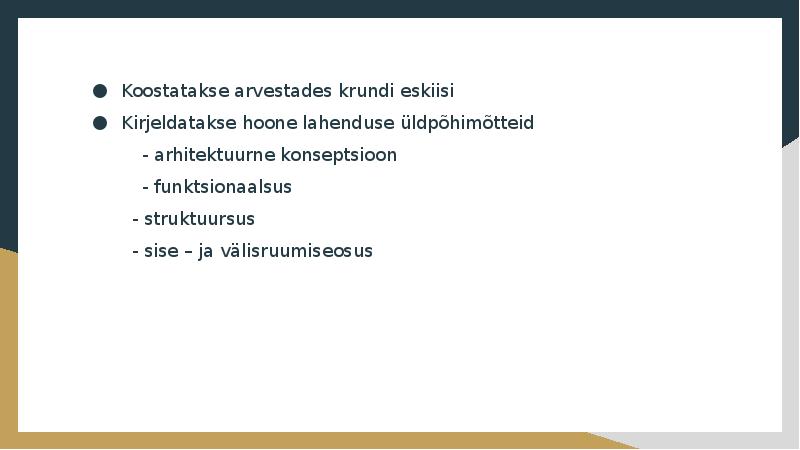

● Koostatakse arvestades krundi eskiisi
● Kirjeldatakse hoone lahenduse üldpõhimõtteid
         - arhitektuurne  konseptsioon
         - funktsionaalsus
  - struktuursus
  - sise – ja välisruumiseosus

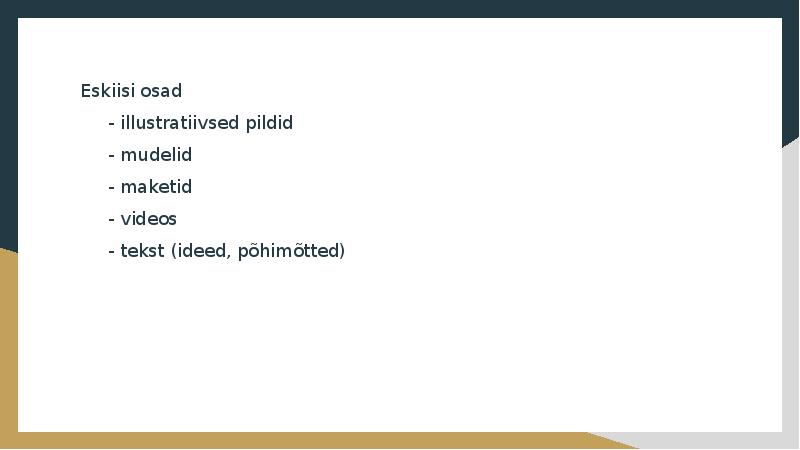

Eskiisi osad
     - illustratiivsed pildid
     - mudelid
     - maketid
     - videos
     - tekst (ideed, põhimõtted)

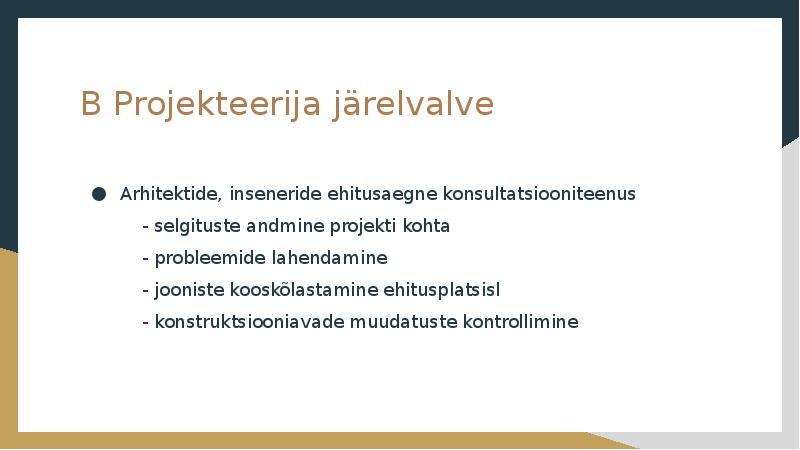

B Projekteerija järelvalve
● Arhitektide, inseneride ehitusaegne konsultatsiooniteenus
        - selgituste andmine projekti kohta
    - probleemide lahendamine
    -  jooniste  kooskõlastamine ehitusplatsisl

    - konstruktsiooniavade  muudatuste  kontrollimine

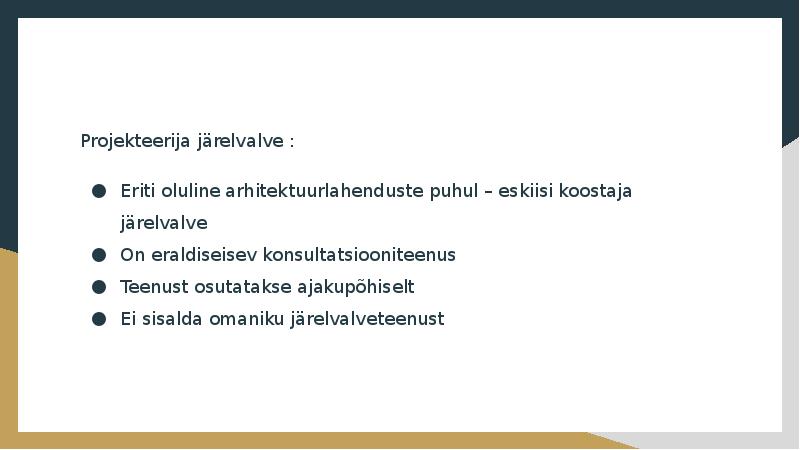

Projekteerija järelvalve :
● Eriti oluline arhitektuurlahenduste puhul – eskiisi koostaja
järelvalve
● On eraldiseisev konsultatsiooniteenus
● Teenust osutatakse ajakupõhiselt
● Ei sisalda omaniku järelvalveteenust

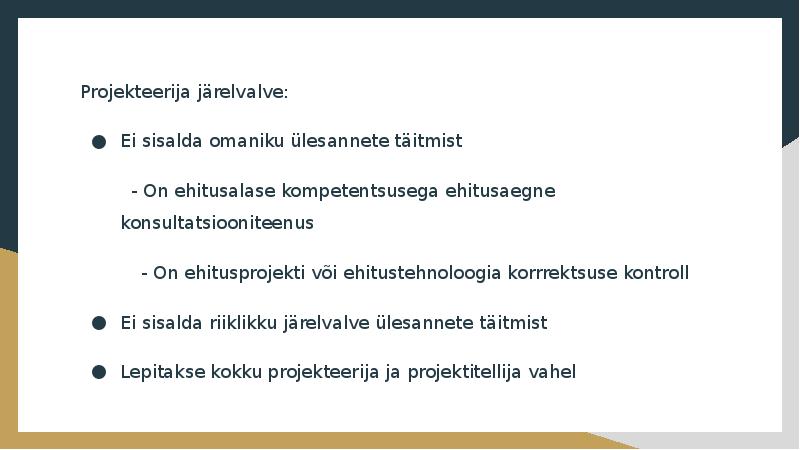

Projekteerija järelvalve:
● Ei sisalda omaniku ülesannete täitmist
       - On ehitusalase kompetentsusega ehitusaegne
konsultatsiooniteenus
         - On ehitusprojekti või ehitustehnoloogia korrrektsuse kontroll
● Ei sisalda riiklikku järelvalve ülesannete täitmist
● Lepitakse kokku projekteerija ja projektitellija vahel

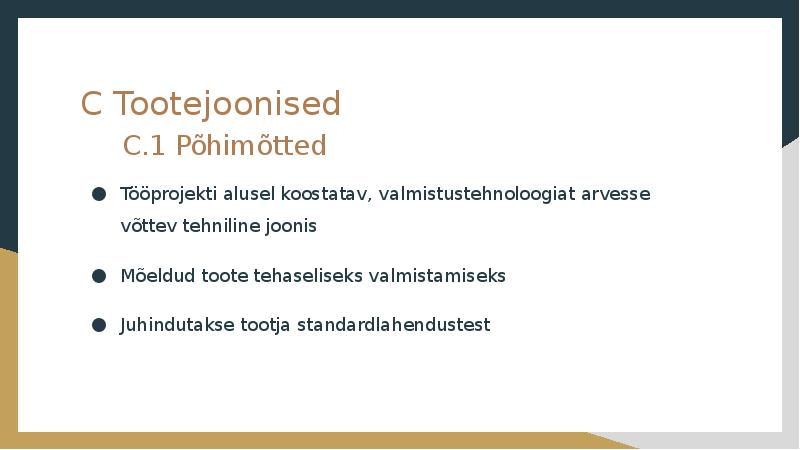

C Tootejoonised
    C.1 Põhimõtted

●  Tööprojekti alusel koostatav, valmistustehnoloogiat arvesse
võttev tehniline joonis
● Mõeldud toote tehaseliseks valmistamiseks
● Juhindutakse tootja standardlahendustest

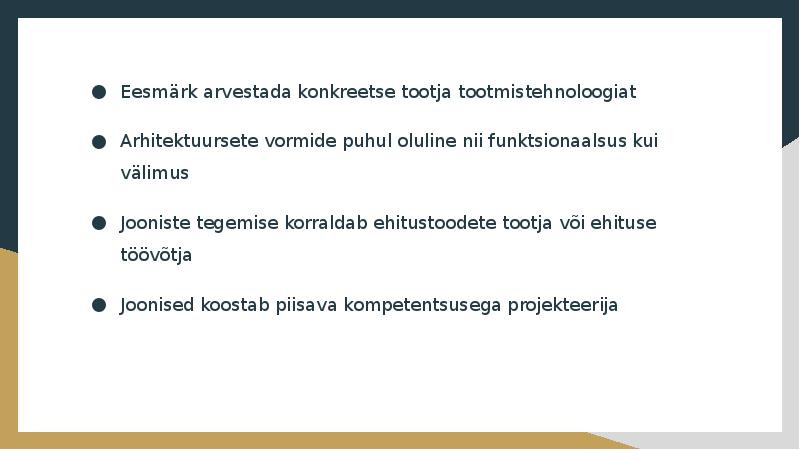

● Eesmärk arvestada konkreetse tootja tootmistehnoloogiat
● Arhitektuursete vormide puhul oluline nii funktsionaalsus kui
välimus
● Jooniste tegemise korraldab ehitustoodete tootja või ehituse
töövõtja
● Joonised koostab piisava kompetentsusega projekteerija

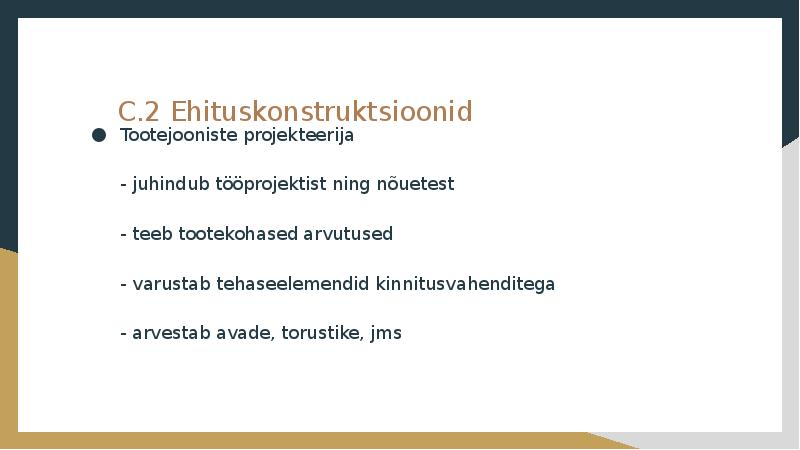

    C.2 Ehituskonstruktsioonid

● Tootejooniste projekteerija
- juhindub tööprojektist ning nõuetest
     - teeb tootekohased arvutused
-  varustab  tehaseelemendid kinnitusvahenditega
-  arvestab  avade, torustike, jms

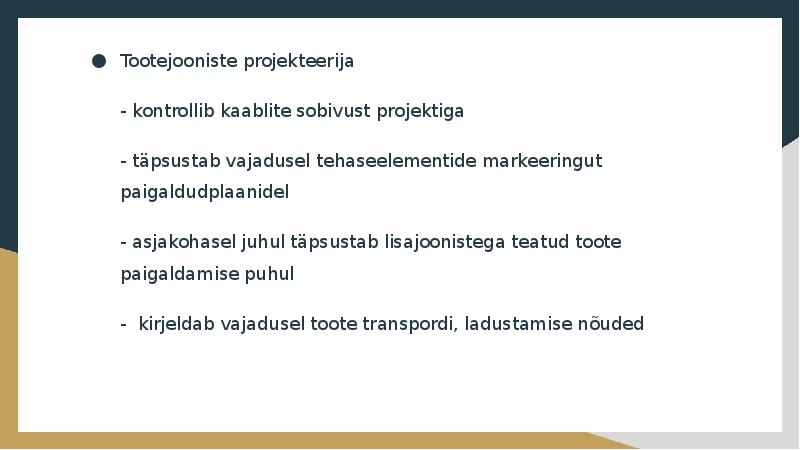

● Tootejooniste projekteerija
- kontrollib kaablite sobivust projektiga
     - täpsustab vajadusel tehaseelementide markeeringut
paigaldudplaanidel
- asjakohasel juhul täpsustab lisajoonistega teatud toote
paigaldamise puhul
-  kirjeldab vajadusel toote transpordi, ladustamise nõuded

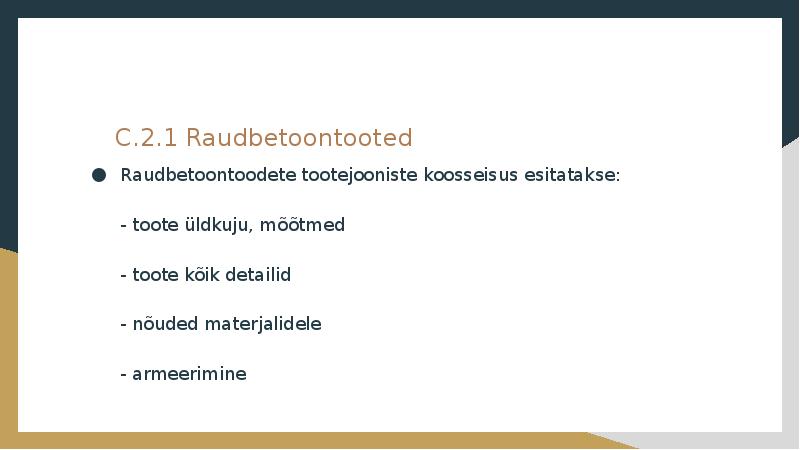

C.2.1 Raudbetoontooted

● Raudbetoontoodete tootejooniste  koosseisus  esitatakse:
- toote üldkuju, mõõtmed
     - toote kõik detailid
- nõuded materjalidele
- armeerimine

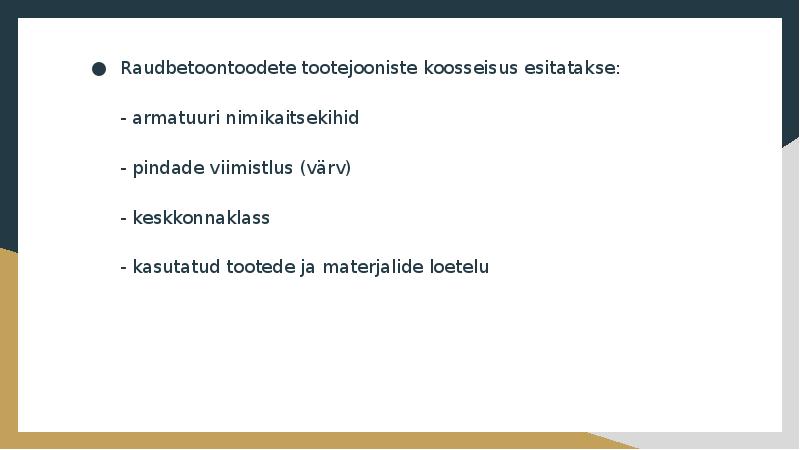

● Raudbetoontoodete tootejooniste koosseisus esitatakse:
-  armatuuri  nimikaitsekihid
     - pindade  viimistlus  (värv)
-  keskkonnaklass
- kasutatud tootede ja materjalide  loetelu

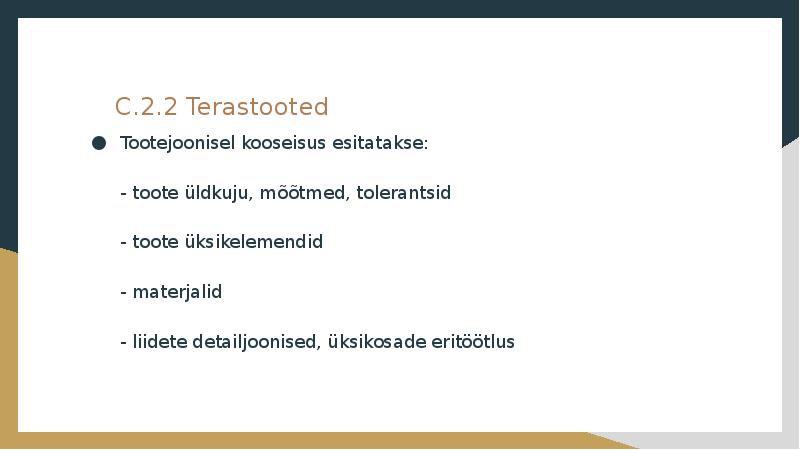

C.2.2 Terastooted

● Tootejoonisel  kooseisus  esitatakse:
- toote üldkuju, mõõtmed,  tolerantsid
     - toote üksikelemendid
- materjalid
- liidete detailjoonised, üksikosade eritöötlus

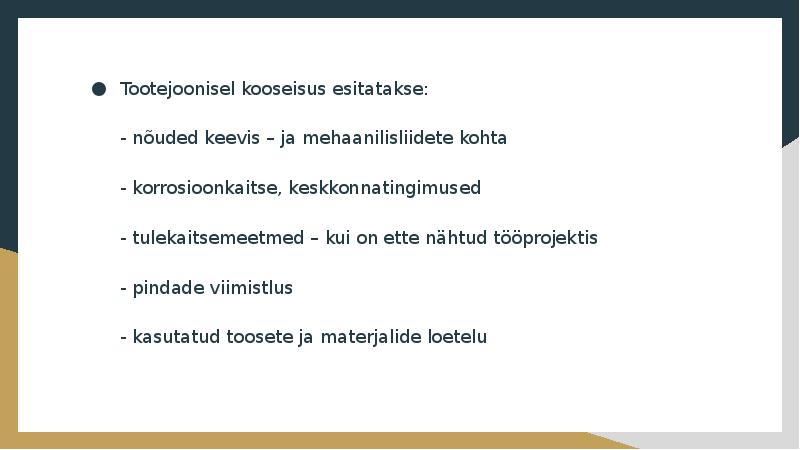

● Tootejoonisel kooseisus esitatakse:
- nõuded keevis – ja mehaanilisliidete kohta
     - korrosioonkaitse, keskkonnatingimused
- tulekaitsemeetmed – kui on ette nähtud tööprojektis
- pindade viimistlus
- kasutatud toosete ja materjalide loetelu

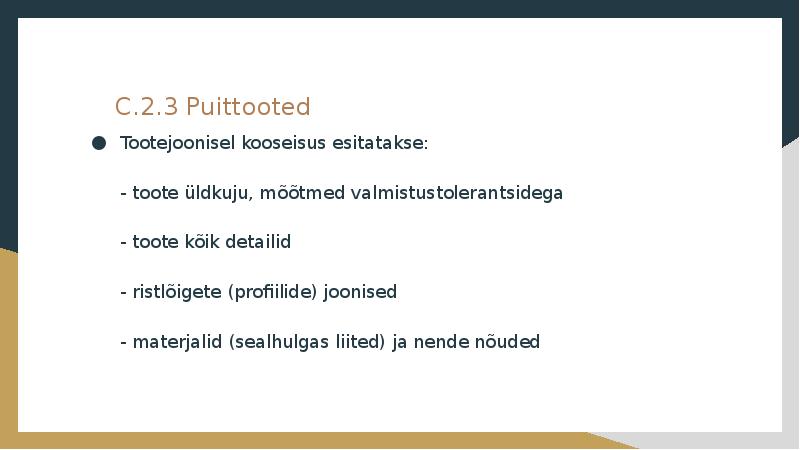

C.2.3 Puittooted

● Tootejoonisel kooseisus esitatakse:
- toote üldkuju, mõõtmed valmistustolerantsidega
     - toote kõik detailid
- ristlõigete (profiilide) joonised
- materjalid (sealhulgas  liited ) ja nende nõuded

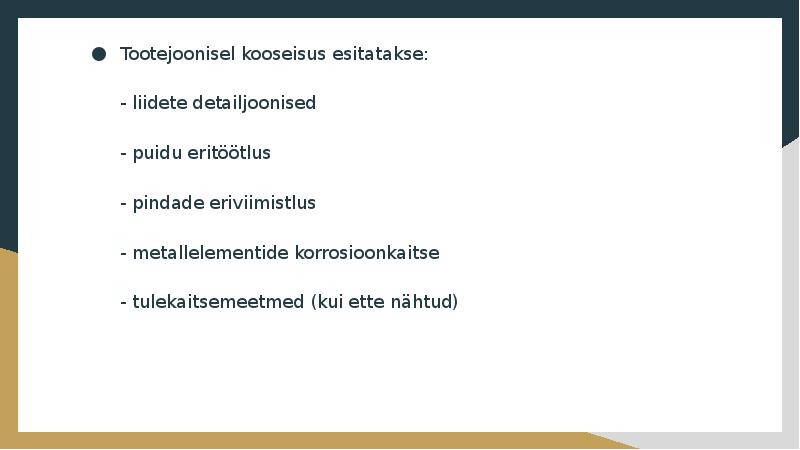

● Tootejoonisel kooseisus esitatakse:
- liidete detailjoonised
     - puidu eritöötlus
- pindade eriviimistlus
- metallelementide korrosioonkaitse
- tulekaitsemeetmed (kui ette nähtud)

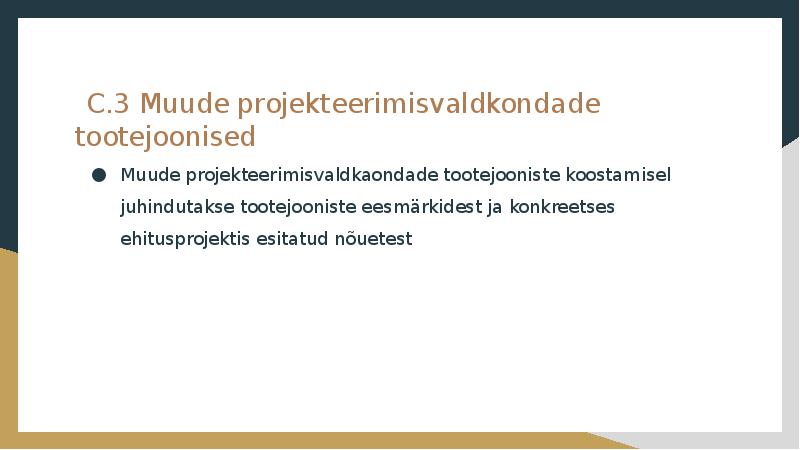

 C.3 Muude projekteerimisvaldkondade
tootejoonised
● Muude projekteerimisvaldkaondade tootejooniste koostamisel
    juhindutakse tootejooniste eesmärkidest ja konkreetses
ehitusprojektis esitatud nõuetest
TÄNAN KUULAMAST
