2. Määrata CO2, O2 ja CO sisaldus põlemisgaasis. 3. Arvutada liigõhutegur põlemisgaasides Kasutatud seadmed 1. Fyrite Pro gaasianalüsaator 2. Analüüsitava põlemisgaasi allikas, milleks on gaasipõleti Töö käik Kasutades Fyrite Pro gaasianalüsaatorit mõõtsime kui palju sisaldub analüüsitavas gaasis O2 ja CO. Samuti arvutab ja kuvab analüsaator ekraanile CO2 sisalduse. Tabel 3.1. Mõõtmisandmed 2 Kompnentide sisaldus gaasis Liigõhutegur Liigõhutegur riista NR kuvarilt CO2 % O2 % CO ppm

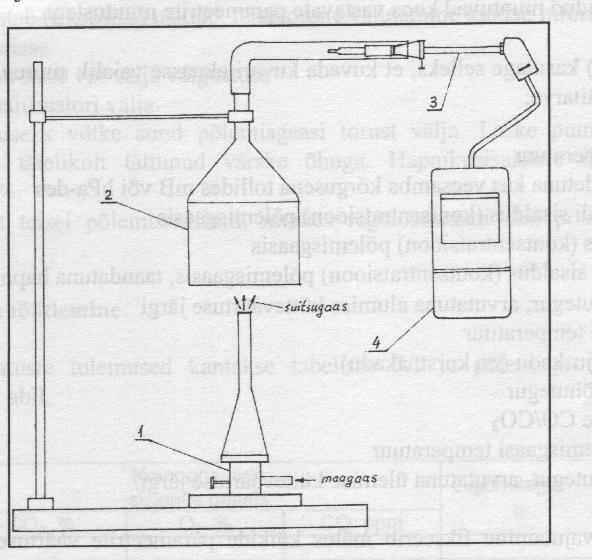

MSE0100 Soojustehnika Praktikum nr. 3 PÕLEMISGAASI KOOSTISE ANALÜÜS Fyrite Pro GAASIANALÜSAATORIGA Üliõpilane: Matrikli number: Rühm: Töö tehtud: 31.08.2015 Esitatud: Kaitstud: Juhendaja: Tallinn 2015 1 TÖÖ EESMÄRK Antud praktikumi eesmärgiks on tutvuda Fyrite Pro gaasianalüsaatori ehituse, tööpõhimõtte ja käsitsemisega. Kasutades sama andurit, määrata CO2, O2 ja CO sisaldus põlemisgaasis. Pärast katsete lõppu arvutada liigõhutegur põlemisgaasis. Põlemisgaasina oli kasutusel maagaas. 2 2 KATSESEADME KIRJELDUS Katseteks kasutati Fyrite Pro gaasianalüsaatorit, mis on elektrokeemiline gaasianalüsaator, selle juurde kuulub ka gaasi proovivõtuseadis. Proovivõtusea
Avatakse maagaasi torustiku kraan, süüdatakse gaasipõleti ja reguleeritakse välja üks pälemisreziim. Kui analüsaator on soojenenud asetatakse see põlemisgaaside torusse , seejärel valitakse kütuse liik (antud töös maagaas). Vajutades nupule ENTER käivitatakse pump. Kasutades vastavaid nuppe kuvatakse kuvari aknasse vajalik suurus (CO2 ja O2 sisaldus), nupule HOLD vajutamine fikseerib vastavad parameetrid ja seiskab pumba. Sond eemaldtakse torus ning pumbal lastakse töötada et analüsaator täituks värske õhuga. Katset korratakse mõnel teisel põlemisreziimil. Arvutused 1) Andmed 2) Andmed Järeldus Liigõhutegur on esimesel põlemisreziimil 3,86 ja teisel 1,41. Põlemisprotsessis eraldunud liigõhutegur näitab, kui effektiivne on põlemisprotsess ehk kui palju hapnikku kasutati. Mida lähemal on see ühele, seda parem on põlemisprotsess.
TALLINNA TEHNIKAÜLIKOOL SOOJUSTEHNIKA INSTITUUT Praktilised tööd: Soojustehnika Töö nr. 3 Töö nimetus: Põlemisgaasi koostise analüüs Fyrite Pro gaasianalüsaatoriga. Üliõpilane: Matr. nr. Rühm: Õppejõud: Allan Vrager Töö tehtud: 25.09.2009 Esitatud: Arvestatud: Töö eesmärk: 1. Tutvuda Fyrite Pro gaasianalüsaatori ehituse, töö põhimõtte ja käsitlemisega. 2. Määrata RO2, O2, CO sisaldus põlemisgaasis. 3. Arvutada liigõhutegur põlemisgaasides. Tööks vajalikud vahendid: 1. Fyrite Pro gaasianalüsaator. 2. Gaasipõleti. Töö käik: Mõõta gaasipõletist väljunud gaaside koostis protsentides ja seejärel arvutada liigõhutegur kasutades järgnevat valemit. 21 = O2 21 - 79 100 - (O2 + CO2 )
KORDAMISKÜSIMUSED EKSAMIKS KATLATEHNIKA BOILER ENGINEERING Sügi s 2007 1. Tahk ete kütuste põleta mi s e tehnoloo gi ad Tahkekütuse latentse energia elektrienergiaks muundamise kohta kehtivad samad üldised seaduspärasused, mis gaasja vedelkütuste korralgi. Määravaks on ringprotsessi parameetrid. Tahkete kütuste põletustehnoloogiad võib jagada nelja rühma: · kihtpõletus (restkolded), · tolmpõletus (tolmküttekolded ehk kamberkolded), · keevkihtpõletus (keevkihtkolded) ja · keeris- ja tsüklonpõletus (keeris- ja tsüklonkolded). Omaette rühma moodustavad tahkekütuse gaasistusega jõuseadmed. Selliseks soojusjõuseadme näiteks on integreeritud gaasistusseadmega kombitsükkel. 2. Põlevkivi põletuste h n ol o o gi ad Praegu on põlevkivielektrijaamades kasutusel tolmpõletustehn
Nüüd valiti sobiv kütuse tüüp F1, F2, F3 või F4. Seejärel ühendati sond põlemisgaaside torustikku. Pärast seda lasti analüsaatoril mõne aja töötada, alustati vajalike parameetrite mõõtmist. Andmete kirjapanemiseks vajutati ,,hold" nuppu mille tulemusena aparaat jäädvustas hetke andmed. Kui andmed kirjutatud tuli sond torustikust eemladada ja lasti pumbal töötada värseks õhus senikaua, kuni hapnikusisalduse näit oli ligilähedane 21%. Pärast katse sooritamist lülitati analüsaator välja. Korrati katset kõigi kütuseliikidega. 4. Arvutused CO2 sisaldus põlemisgaasis CO2,max ( 20,9 - O2 ) CO2 arv = % (3.1) 20,9 11,8( 20,9 - 12,0) CO2 arv = = 5,02% 20,9 F1 CO2 arv = 5,02% F2 CO2 arv = 6,93% F3 CO2 arv = 7,64% F4 CO2 arv = 6,14% Soojuskadu
6 7 1 Toitevesi a 5 7 A - A A I A-A 2 8 9 b 3 84 3 5 6 11 2 7 810 9 4 7 I 8 10 6 1 2 3 2 3 4 2 11 5 2 24 9 9 3 3 1 5 A 10A
KORDAMISKÜSIMUSED EKSAMIKS KATLATEHNIKA BOILER ENGINEERING Sügi s 2007 1. Tahk ete kütuste põleta mi s e tehnoloo gi ad 2. Põlevkivi põletuste h n ol o o gi ad 3. Katla mõi ste ja põhitüübid 4. Kollete tööd iseloo m u st av a d näitajad 5. Katla sooju s bilan s s 6. Sooju sk a d u katlast väljuvate gaa sid e g a 7. Sooju sk a d u ke e milis elt mittetäielikust põle mi s e st 8. Sooju sk a d u m e h a a nilis elt mittetäielikust põle mi s e st 9. Sooju sk a d u katla välisjahtumi s e st ja slaki füüsikalis e sooju s e g a . 10. Tahk e kütus e kold e d ja nend e liigitus 11. Kihtkolde d 12. Ke evkihtkold e d 13. Kamb e rk old e d Kamberkolded on vedelike ja gaaside põletamiseks. Tahkekütuseid saab nendes põletada peenestatud kujul (tolmpõletus, vt. pt. 3.1.1). V
