Loeng 6 Kehade süsteemi tasakaal-Hõõre (0)

TEHNILINE MEHAANIKA 1



LOENGUKURSUS
UTT0080
INSENERIMEHAANIKA
UTT0090 INSENERIFÜÜSIKA 6. LOENG
KEHADE SÜSTEEMI TASAKAAL.
HÕÕRE. KINEMAATIKA


6.3 JÕUSÜSTEEMI TASAKAAL F O = 0;  MO =0.             Varem oleme näidanud, et jõusüsteem on ekvivalentne
tema peavektoriga ja peamomendiga. Süsteemi
tasakaaluks on tarvilik ja piisav, et need võrduksid
nulliga: Toodud avaldised esitavad süsteemi tasakaalutingimusi
vektorkujul.


TASAKAALUTINGIMUSED Descartes’i koordinaatides omavad nii peavektor kui ka
peamoment kolm komponenti, mis annab kokku kuus
tasakaalutingimust. Skalaarkujul tasakaalutingimused
väljenduvad järgmiselt:   , 0     i i iy i iz Ox z F y F M   , 0     i i iz i ix Oy x F z F M   . 0     i i ix i iy Oz y F x F M , 0    i ix Ox F F , 0    i iy Oy F F , 0    i iz Oz F F


TASAKAALUTINGIMUSED Edaspidi arvutustes lihtsustame valemite kirjutusviisi
järgmiselt:  Jõusüsteemi tasakaaluks on tarvilik ja piisav see, et
jõudude projektsioonide summad kolmel koordinaatteljel
ja momentide summad nende telgede suhtes võrduksid
nulliga.  Saadud kuue võrrandi abil saab leida kuni kuus
tundmatut suurust. Tavaliselt on tundmatuteks
toereaktsioonid. , 0   x M , 0   x F , 0   y F , 0   z F , 0   y M , 0   z M


Kui uuritav süsteem koosneb mitmest omavahel
seotud kehast, siis on selline kehade süsteem
tasakaalus siis, kui süsteemi üksikosad on tasakaalus. A B C Näide. Leida toereaktsioonid
varrandsüsteemil. 5kN 5kN 0,50 0,50 0,350,35 m x z 0,70 m 6.5 KEHADE SÜSTEEMI TASAKAAL 6.5 KEHADE SÜSTEEMI TASAKAAL


Eemaldame süsteemi sidemed, asendades nende mõju
tundmatute toereaktsioonidega  F Bx C 5kN 5kN 0,50 0,50 0,350,35 m x z F Bz F Ax F Az Saime neli tundmatud toereaktsiooni, mille leidmiseks on
vaid kolm tasakaaluvõrrandid. Lisavõrrandite saamiseks
lahutame süsteemi osadeks, ning vaatleme osade tasakaalu,
asendades eraldatud osade mõju tundmatute
kontaktjõududega (reaktsioonidega). 0,70 m 6.5 KEHADE SÜSTEEMI TASAKAAL


5kN 0,50 0,50 x z F Ax F Az F Cx F Cz 0,70 m F Bx C 5kN 0,35 0,35 m F Bz F Cx F Cz Saime nüüd kuus tundmatut
reaktsiooni, mille leidmiseks on
meil kaks korda kolm tasakaalu
võrrandit. Osa AC: 6.5 KEHADE SÜSTEEMI TASAKAAL    , 0   yA M   2,5kN;        , 0 1 5 , 0 5       Cz Cz F F    , 0   yC M   2,5kN;        , 0 1 5 , 0 5      Az Az F F    , 0   x F  ; ; 0 Ax Cx Cx Ax F F F F   


F Bx C 5kN 5kN 0,50 0,50 0,35 0,35 m x z F Bz F Ax F Az=2,5kN 0,70 m F Cx F Cx Osa CB tasakaal: F Cz=2,5kN F Cz=2,5kN 6.5 KEHADE SÜSTEEMI TASAKAAL    , 0   yB M   kN; 0 , 5        , 0 35 , 0 5 7 , 0 5 , 2 7 , 0         Cx Cx F F    , 0   x F   5,0kN;    Ax Cx Bx F F F    , 0   yC M   kN; 5 , 7        , 0 35 , 0 5 7 , 0 7 , 0 5         Bz Bz F F


C 5kN 5kN 0,50 0,50 0,35 0,35 m x z F Bz=7,5kN F Ax=5,0kN F Az=2,5kN 0,70 m F Bx=5,0kN Kontroll: Vastus: 6.5 KEHADE SÜSTEEMI TASAKAAL  , 0   z F , 0 5 , 7 0 , 5 0 , 5 5 , 2     


LEIA RAAMI
TOEREAKTSIOONID B 3 m 3 m 6 kN/m 2.5
m x z A F AX F AZ F BX F BZ Ebapiisav arv tasakaaluvõrrandeid
toereaktsioonide F AX ja FBX  leidmiseks!  Liigend (ei kanna
momenti üle) kN F F M BZ BZ yA 5 . 4 ; 0 6 5 . 1 3 6 ; 0         kN F F M AZ AZ yB 5 . 13 ; 0 6 5 . 4 3 6 ; 0        0 ; 0     BX AX x F F F


LEIA RAAMI
TOEREAKTSIOONID B 3 m 3 m 6 kN/m 2.5
m x z A F AX F AZ=13.5  kN F BX F BZ=4.5 kN 6 kN/m A F AX F AZ B F BX F BZ F CZ F CX F CZ F CX Lisavõrrandite saamiseks
jagame raami kaheks osaks ja
asendame puuduvad osad
tundmatute kontaktjõududega.


LEIA RAAMI
TOEREAKTSIOONID • Meid huvitab jõud F BX! • Leiame momendi punti C  suhtes, kuna seda läbivad
mittevajalikud
liigendreaktsioonid F CX ja FCZ.    B F BX F BZ=4.5  kN F CZ F CX 3 m 2.5
m Oleme leidnud kõik neli
toereaktsiooni. kN F F F M AX BX BX yC 4 . 5 ; 0 5 . 2 5 . 4 3 ; 0       


KEHA TASAKAAL HÕÕRDE ESINEMISEL Seni olme pidanud kõik kehale rakendatud sidemed hõõrde-vabadeks.
Tegelikkuses esineb kahe keha kontakti korral alati ka hõõrdejõud.
Üldiselt hõõrde mõju, eriti staatika ülesannetes, on väike.  Järgnevas
vaatleme peamisi hõõrdejõu liike.  v


F G F n F F f F G F n F F f F f H õ õ rd e jõ u d F Kui jõud F kasvades
ületab hõõrdejõu F f  maksimaalse
väärtuse, siis hakkab
keha liikuma
(libisema). Tasakaal Seisuhõõrdejõud maxF f Liikumine LIUGHÕÕRE


Katsetest on selgunud, et: 1. Maksimaalne seisuhõõrdejõud sõltub kontaktpindade
materjalist ja töötlusest, kuid ei sõltu nende suurusest.
2. Hõõrdejõud on võrdeline normaalreaktsiooniga F n.  Sellist hõõrdejõudu nimetatakse  Coulombi jõuks:  Tegurit m nimetatakse liugehõõrdeteguriks Hõõrduvad pinnad m Metall - metall 0,15 .....0,60 Metall - puit 0,20 .....0,60 Puit - puit 0,25 .....0,50 Charles Augustin de Coulomb  (1736-1806) F G F n F F f n f F F m  max


f maxF f F n F G f maxF f F G F n Kui suurendada pinna kaldenurka, siis teatud väärtuse f  juures

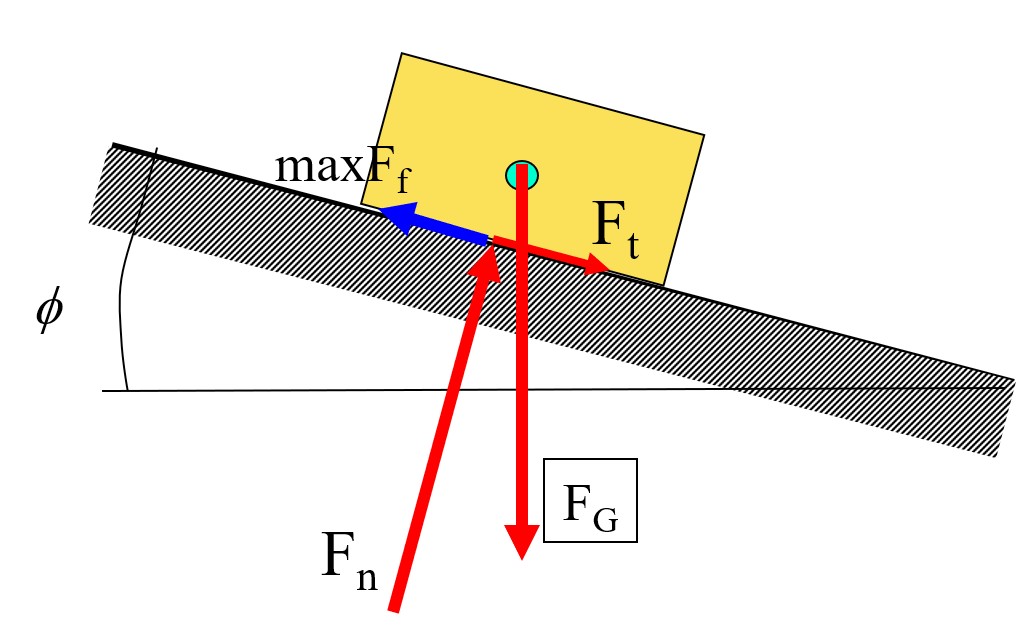

hakkab keha kaldpinnal libisema.  KEHA PIIRTASAKAAL  KALDPINNAL F t F t Süsteem on tasakaalus,
kui F t

f maxF f F G F n tan 𝜑= max 𝐹 𝑓 𝐹𝑛 = 𝜇 𝐹 𝑛 𝐹𝑛 = 𝜇   Näitame, et selline piirnurk f on otseselt seotud
liugehõõrdeteguriga m. KEHA PIIRTASAKAAL  KALDPINNAL F t Süsteem on tasakaalus,
kui F ttuletada: Ehk keha on tasakaalus, kui tan 𝜑<𝜇   Sisuliselt on see sama, kui eelnevalt toodud seos:


LIUGHÕÕRE Metallist klots (M=10 kg) asetseb metallist kaldpinnal, mille
kaldenurk on 10. Kas keha hakkab libisema? Milline peaks
olema hõõrdetegur, et keha püsiks paigal?  Hõõrduvad  pinnad m Metall - metall 0,15 .....0,60 Keha hakkab libisema, kui
tan(f>m. tan(10)=0.176>0.15   Keha paigal püsimiseks on vajalik, et
m ≥0.176. m m f    n n n f F F F F max tan


F G F F R F n F h h R Veerehõõremomendi M f moodustab jõupaar Fn , FG , mille  moment on M f=Fnh. Piirtasakaalu asendis Mf=FR. Kui Mf siis keha hakkab veerema. Pikkuse dimensiooniga kordajat d nimetatakse
veerehõõrdeteguriks.  M f VEEREHÕÕRE n f F M d  max d

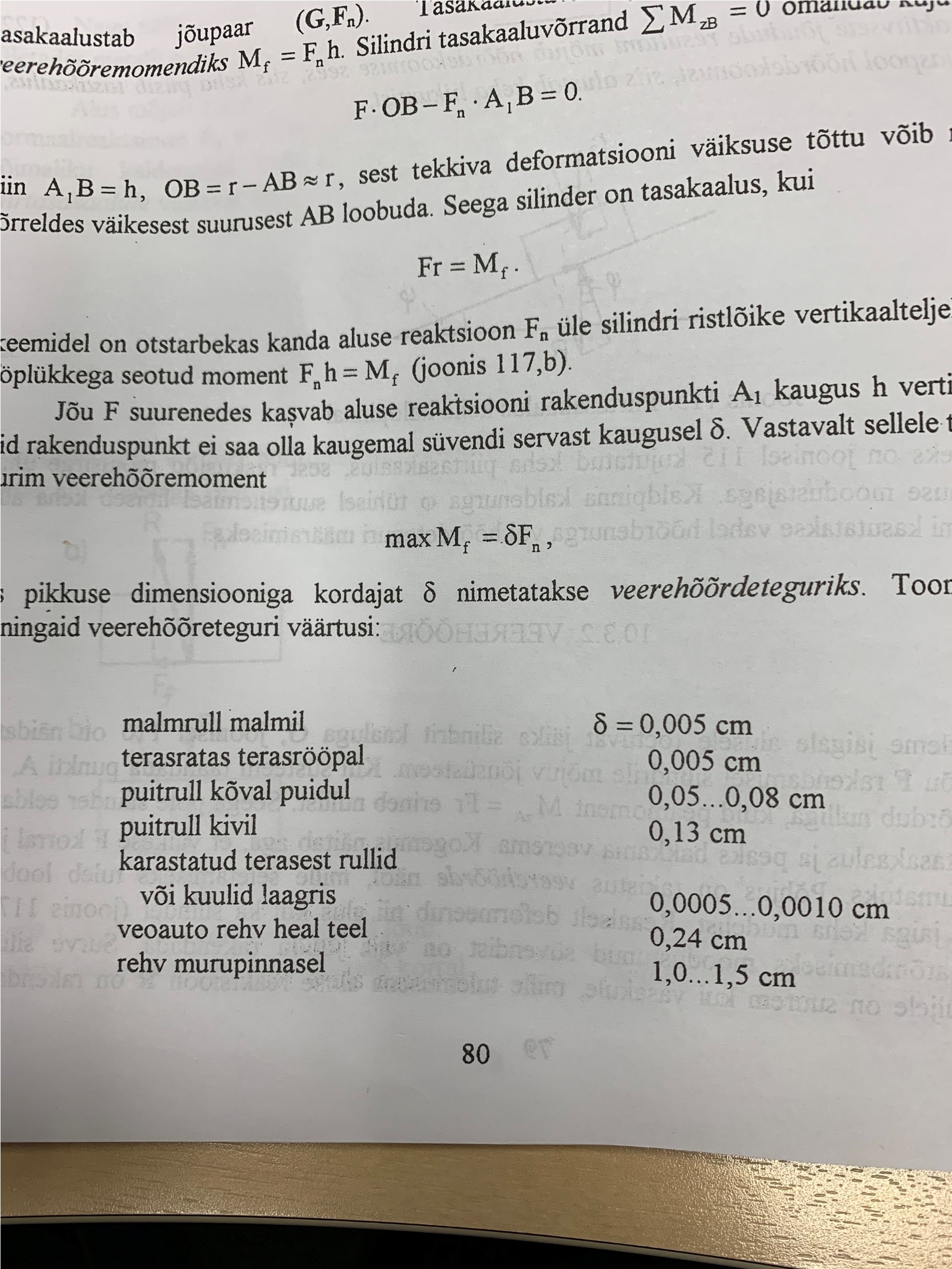

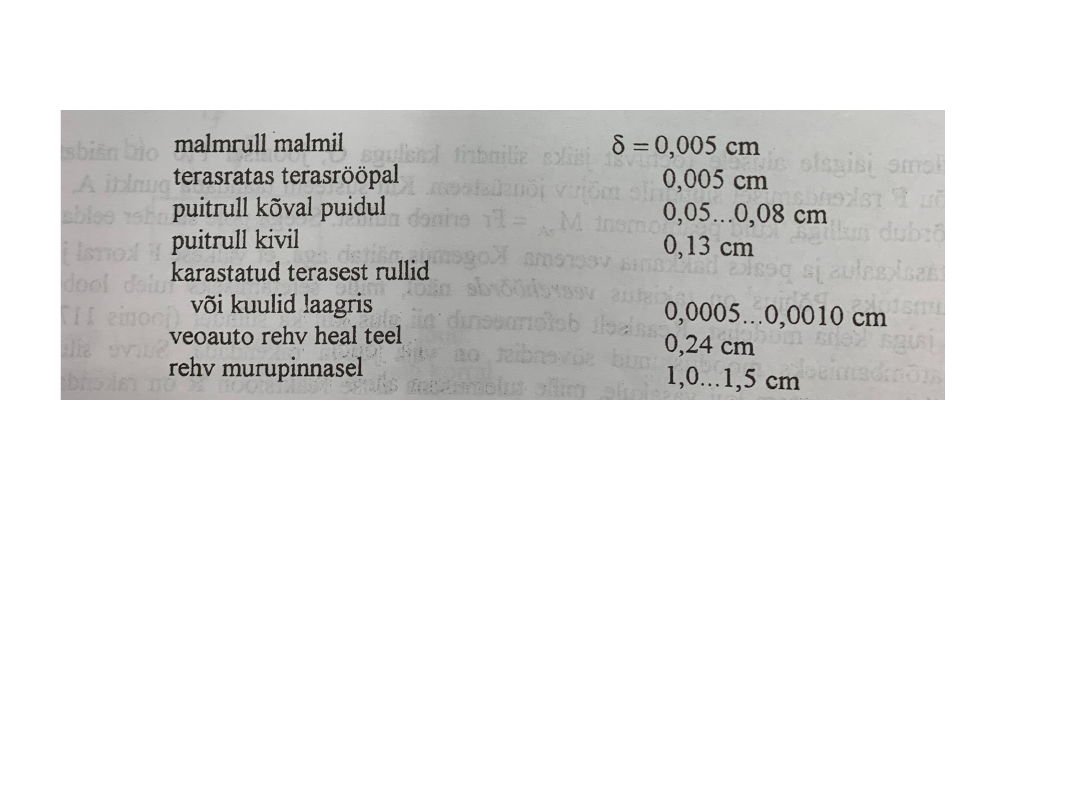

VEEREHÕÕRDETEGUR


21 KINEMAATIKA JA DÜNAAMIKA Staatika  kirjeldab jõudude jaotust paigalseisvas  süsteemis)  Kinemaatika  kirjeldab kehade liikumist, arvestamata  neile  mõjuvaid jõude  Dünaamika   kirjeldab liigutatavate kehade käitumist ja  neile  mõjuvaid jõude


22 Mõisted Taustkeha On keha, mille suhtes teiste kehade asukohta
kirjeldatakse. Taustkehaks võib valida mistahes
sobiva objekti. Koordinaadistik Mõõtmissuunad, -ühikud ja asukoha mõõtmise
eeskirjad moodustavad kokku koordinaadistiku. Alghetk on aeg, millest alates liikumist vaatama hakkame.


23 MEHAANILINE LIIKUMINE • On suhteline, kuna sõltub
taustsüsteemi
valikust. • Liikumist kirjeldavad
kvantitatiivselt kiirus ja
kiirendus.


24 KIIRUS  • Peamine liikumist iseloomustav
suurus. • Kiiruse järgi jaotatakse
liikumised ühtlasteks ja
muutuvateks. • Kiirus näitab, kui suure
teepikkuse läbib keha ühe
ajaühiku jooksul. • Kiirus on vektoriaalne suurus


25 Kiirus  • Kiirus on nihkevektori tuletis aja
järgi:

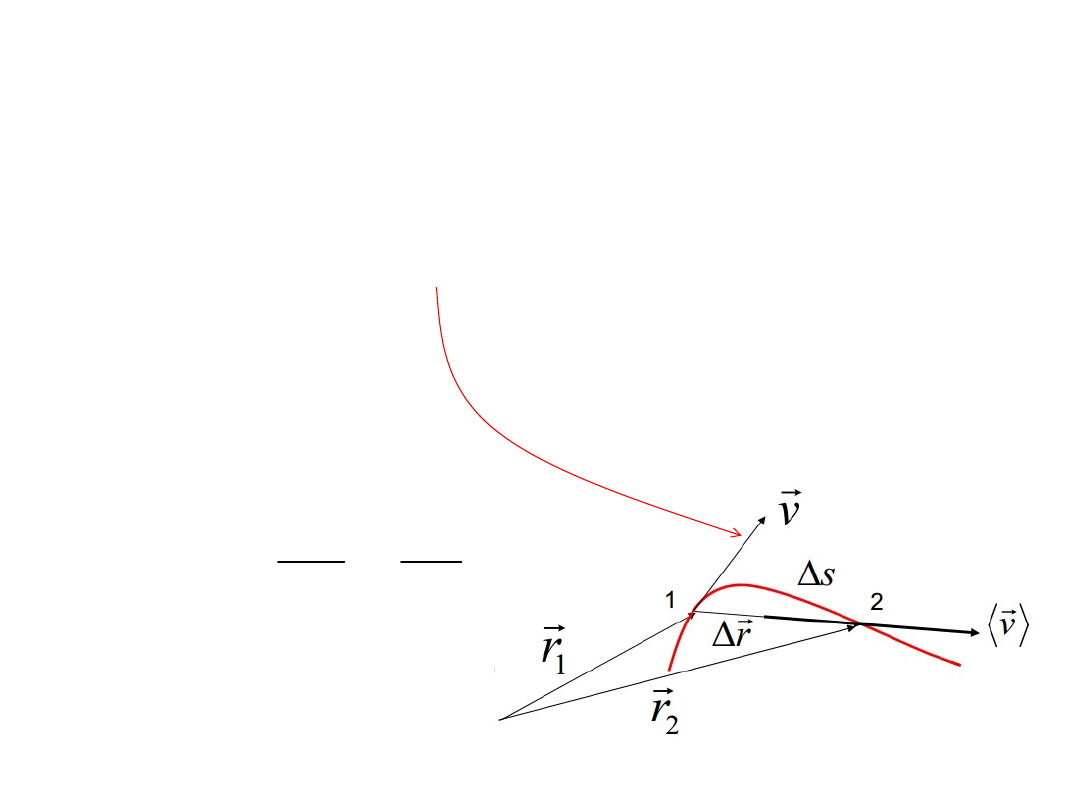

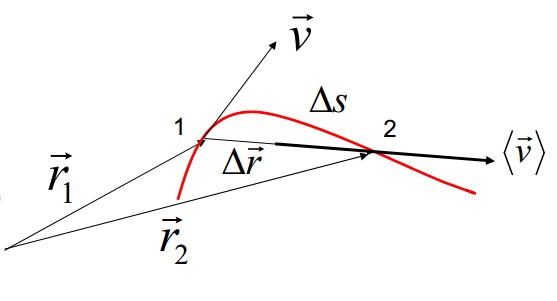

26 Hetkkiirus ja keskmine
kiirus (1)
 • Hetkkiirus on kiirus konkreetsel  ajahetkel.
Siht ühtib eelmisel graafikul trajektoori
puutuja
sihiga konkreetsel ajahetkel. • Hetkkiirus on kohavektori muutumine
ajaühikus. • Teisiti öeldes kohavektori tuletis aja
järgi: dt r d t r v t          0 lim

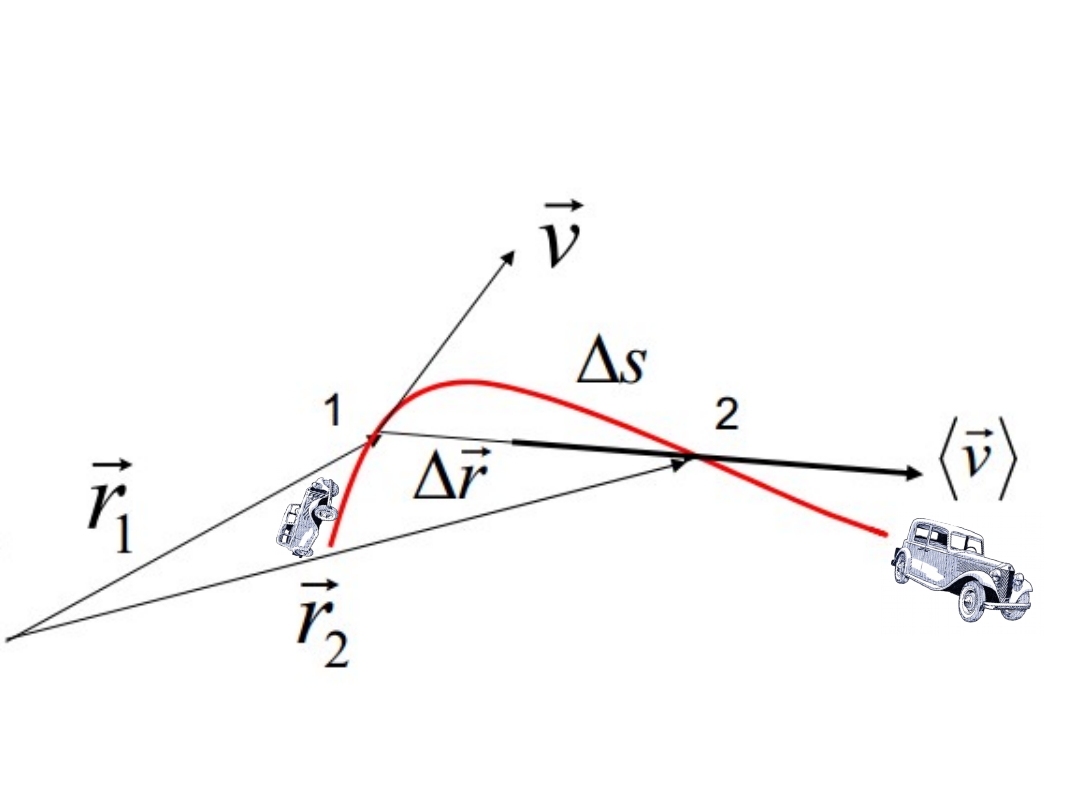

27 Hetkkiirus ja keskmine
kiirus (2)

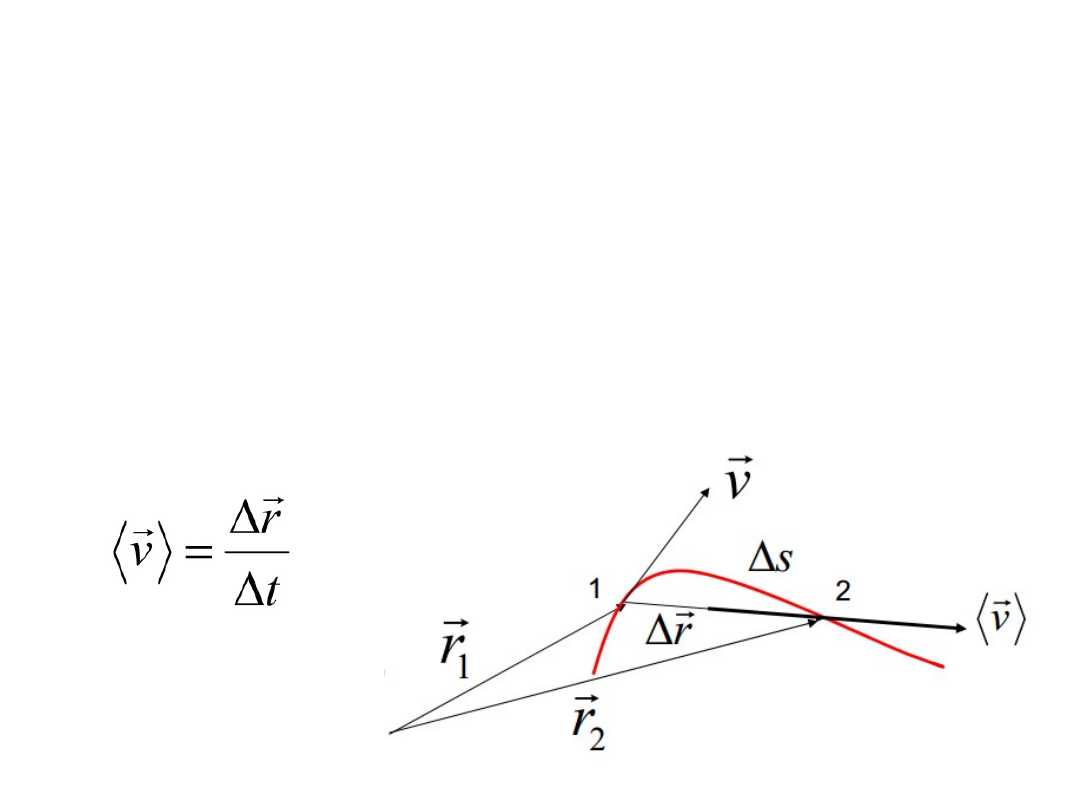

  • Keskmine kiirus on teatud
ajavahemikul
leitud keskmine kiirus ehk teepikkuse
graafikul uuritavas ajavahemikus
leitud tõus. • Koordinaadi muut jagatud selleks
kulunud aja
muuduga


Ühtlane ja ühtlaselt muutuv
sirgliikumine
• Ühtlaseks sirgjooneliseks
liikumiseks
nimetatakse liikumist, mille korral
mistahes
võrdsetes ajavahemikes läbitakse
võrdsed
teepikkused (v=const, a=0). • Sellist liikumist, mille kiirus muutub
mistahes
võrdsete ajavahemike jooksul
ühesuguse
väärtuse võrra, nim. ühtlaseks
muutuvaks
liikumiseks (vconst, a=const).  28


Liikumisvõrrandid  • Iga konstantse kiirendusega liikuvat
keha saab
kirjeldada liikumisvõrrandite abil. • Koordinaatkujul avalduvad
liikumisvõrrandid
järgnevalt:  29                2 2 0 0 0 t a t v x x t a v v const a x x x x x x

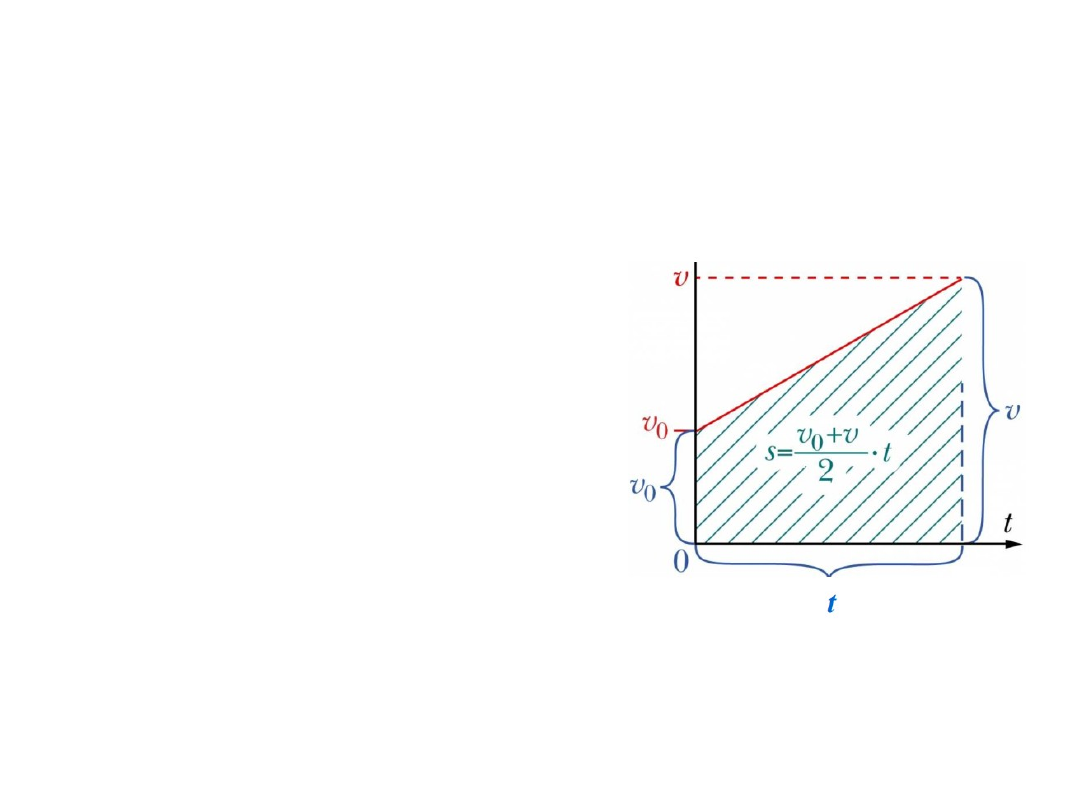

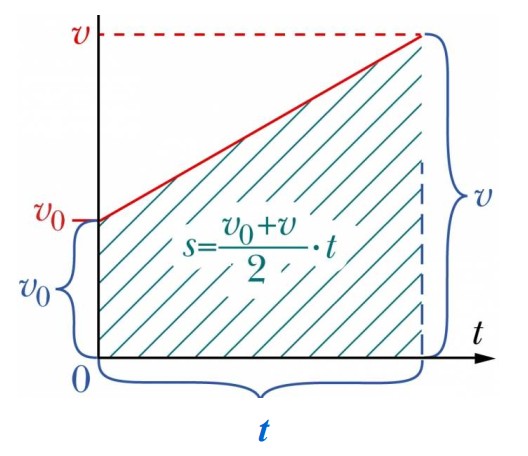

• Ühtlaselt muutuva
liikumise kiiruse
graafikuks on tõusev või
langev sirge. • Aja t jooksul keha poolt
sooritatava nihke pikkus
on võrdne selle trapetsi
pindalaga, mille
leidmiseks tuleb aluste
poolsumma korrutada
kõrgusega.  30

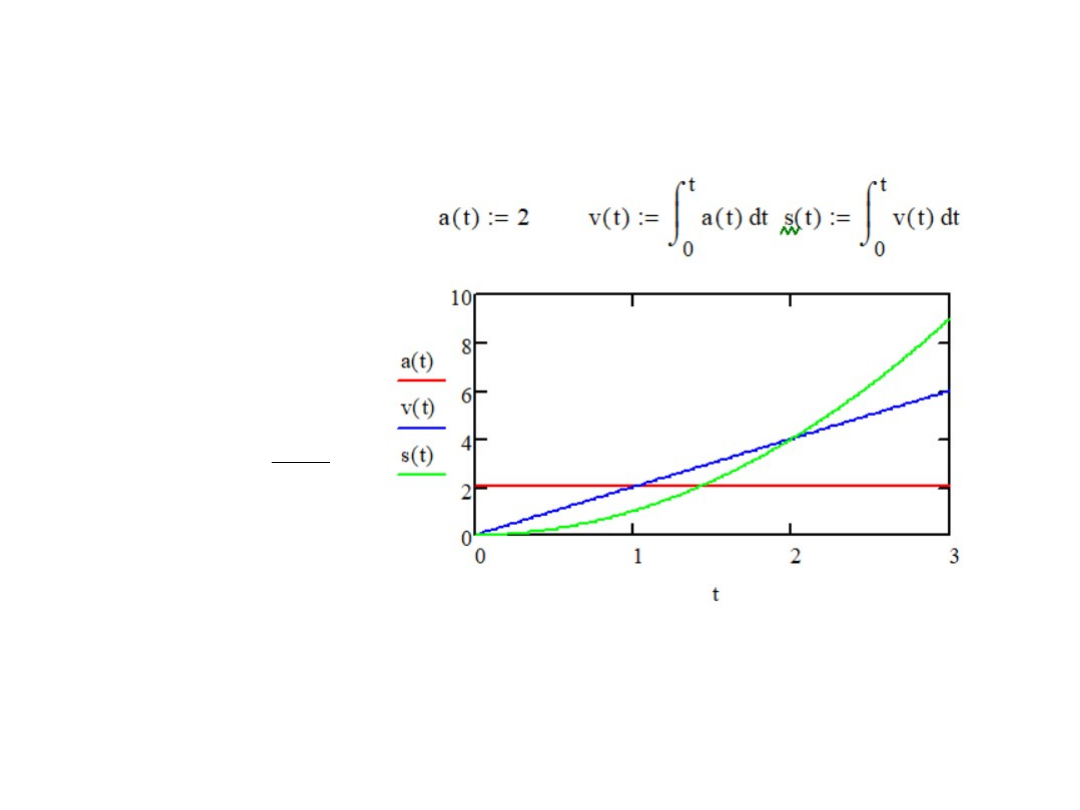

ÜHTLASELT MUUTUV SIRGLIIKUMINE 31                2 2 0 0 0 t a t v x x t a v v const a x x x x x x

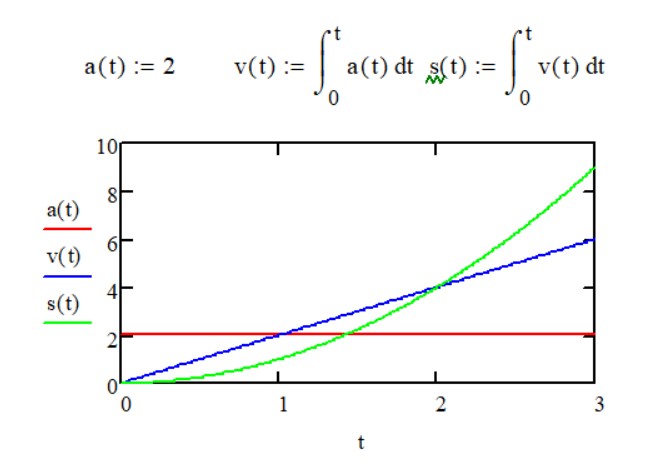

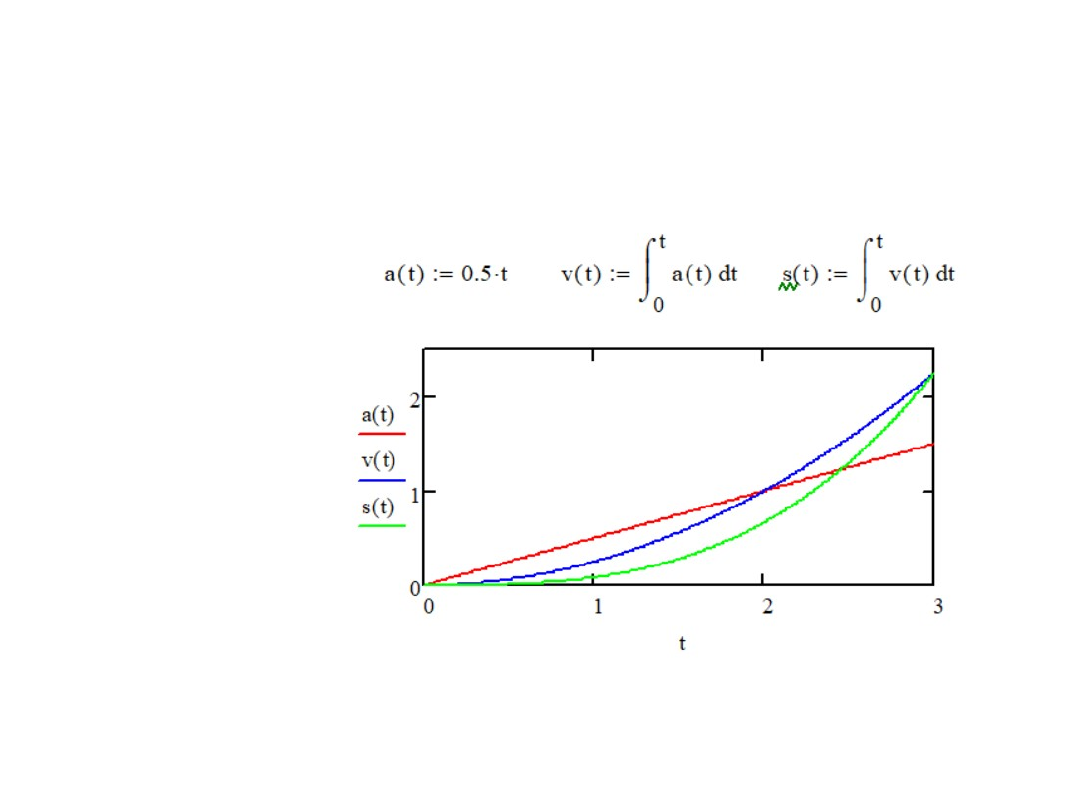

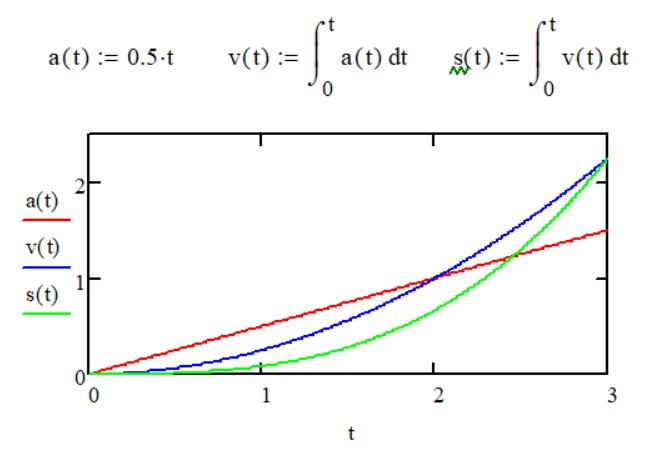

AJAS MUUTUV LIIKUMINE   32      t t dt t v t s dt t a t v t f t a ) ( ) ( ) ( ) ( ) ( ) (

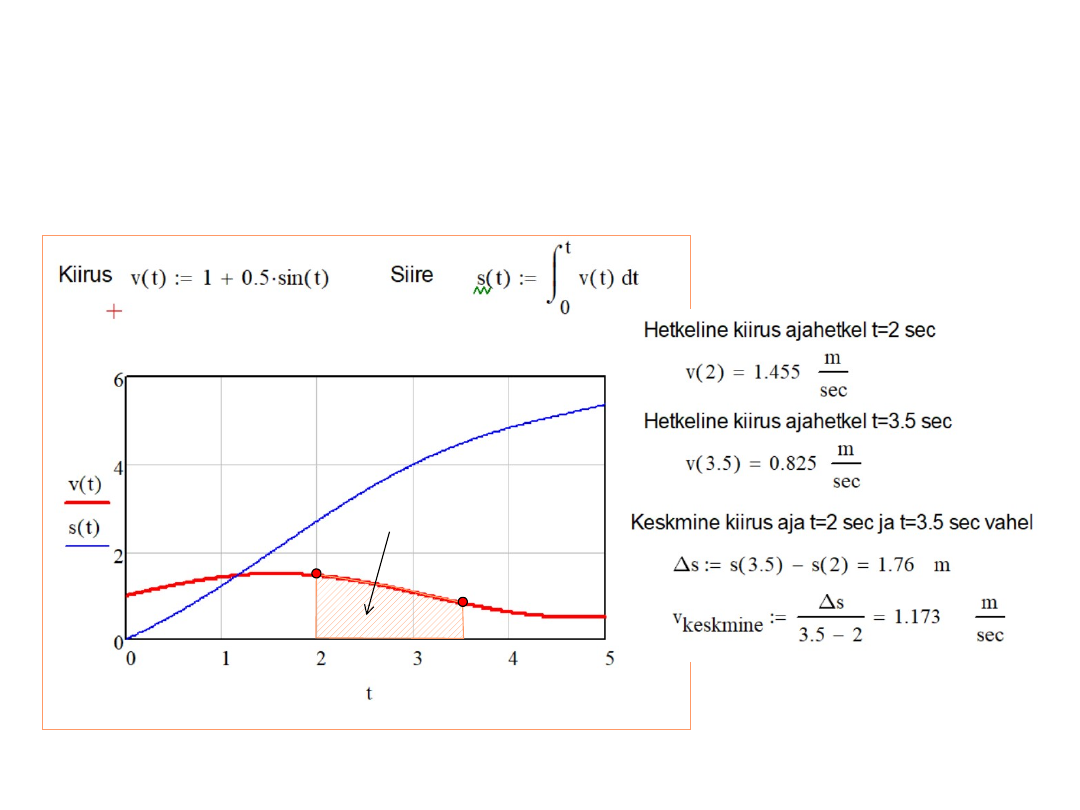

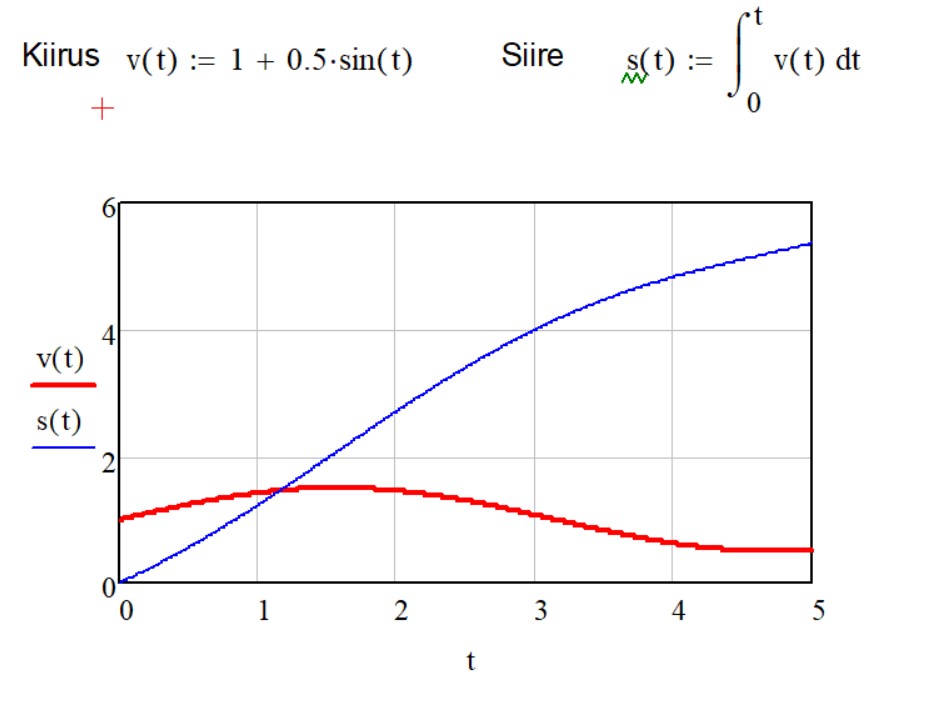

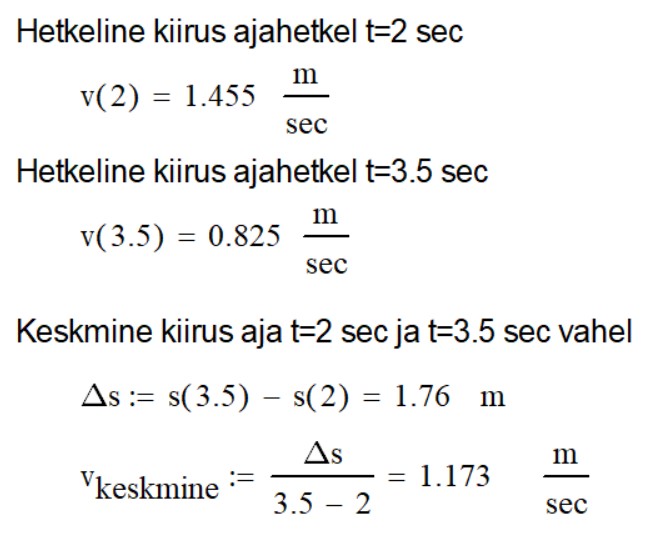

ÜLESANNE: HETKKIIRUS JA KESKMINE
KIIRUS • Keha kiirus ajas on antud funktsiooniga v(t)=1+0.5sin(t).
Leia hetkeline kiirus hetkel t=2 s ja t=3.5 s. Leia keskmine
kiirus ajavahemikul t=2-3.5 s.  33 Siire
ajavahemikul
t=2-3.5 s


KEHA VABA LANGEMINE  • Kui keha visata üles või alla ja eemaldada
õhu
takistus, siis näeme, et keha liigub
konstantse
kiirendusega, mis on suunatud alla. • See on vaba langemise kiirendus • Vabalt langeva keha liikumisvõrrandid  34                2 2 0 0 0 gt t v h h gt v v const g 2 81 . 9 s m g 


Pöördliikumine 35 • Pöördliikumine on ainepunkti  pöörlemine ümber liikumatu telje.  R    d    d R   d N a  v   


Ühtlane pöördliikumine :
nurkkiirus, joonkiirus,
kesktõmbekiirendus 36 Keha nurkkiirus on defineeritud kui pöördenurga
muutumine ajas.  Kesktõmbekiirendus ehk tsentripetaalkirendus Joonkiirus sõltub nurkkiirusest  ja
trajektoori raadiusest R           s s rad t dt d 1 1 2            s m R v          2 2 2 s m R R v a N  R   d N a  v   


Ühtlane pöördliikumine:
nurkkiirus, joonkiirus,
kesktõmbekiirendus 37 Periood Pöörlemissagedus ] [ 2 s v R T           s Hz T f 1 1 R   d N a  v   


Muutuv pöördliikumine:
nurkkiirendus,
tangentsiaalkiirendus 38 Kui keha nurkkiirus muutub ajas, siis on kehal
nurkkiirendus:  Kodukiirendus on kesktõmbekiirenduse ja
tangentsiaalkiirenduse summa:  Nurkiirenduse tulemusel mõjub keha
punktile ka tangentsiaalkiirendus:             2 2 1 2 1 s s rad t dt d       R   d T a  N a  v  a           2 s m R a T  T N a a a     

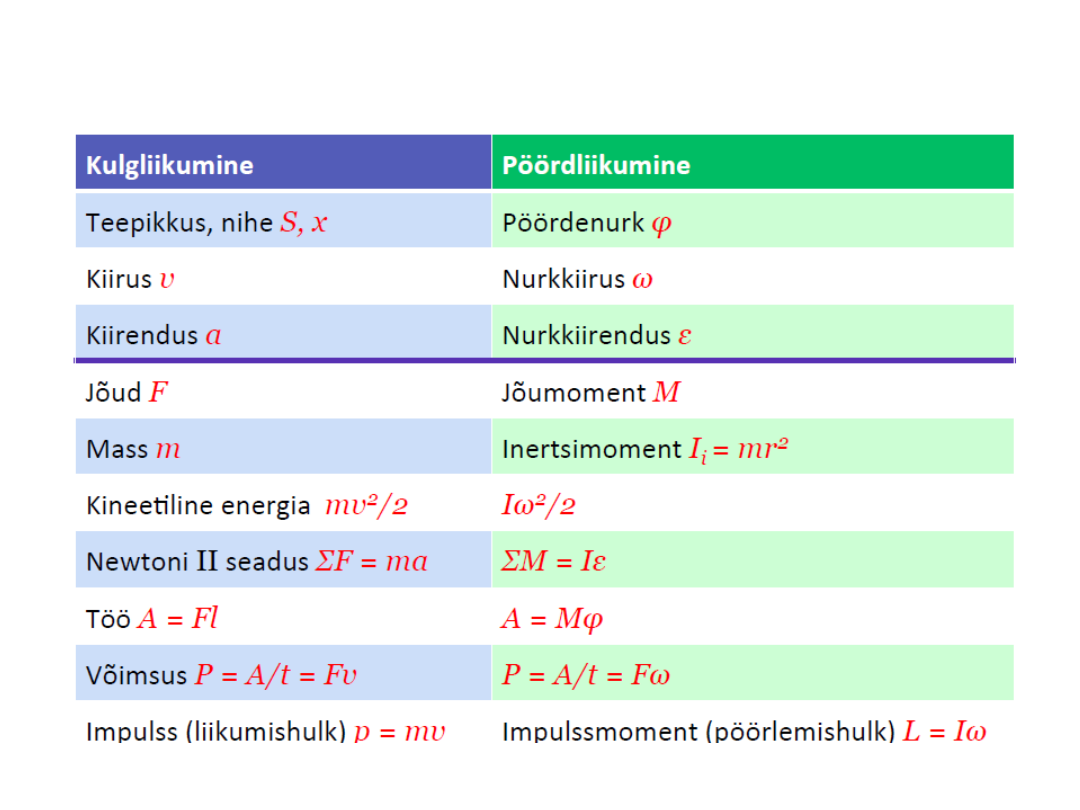

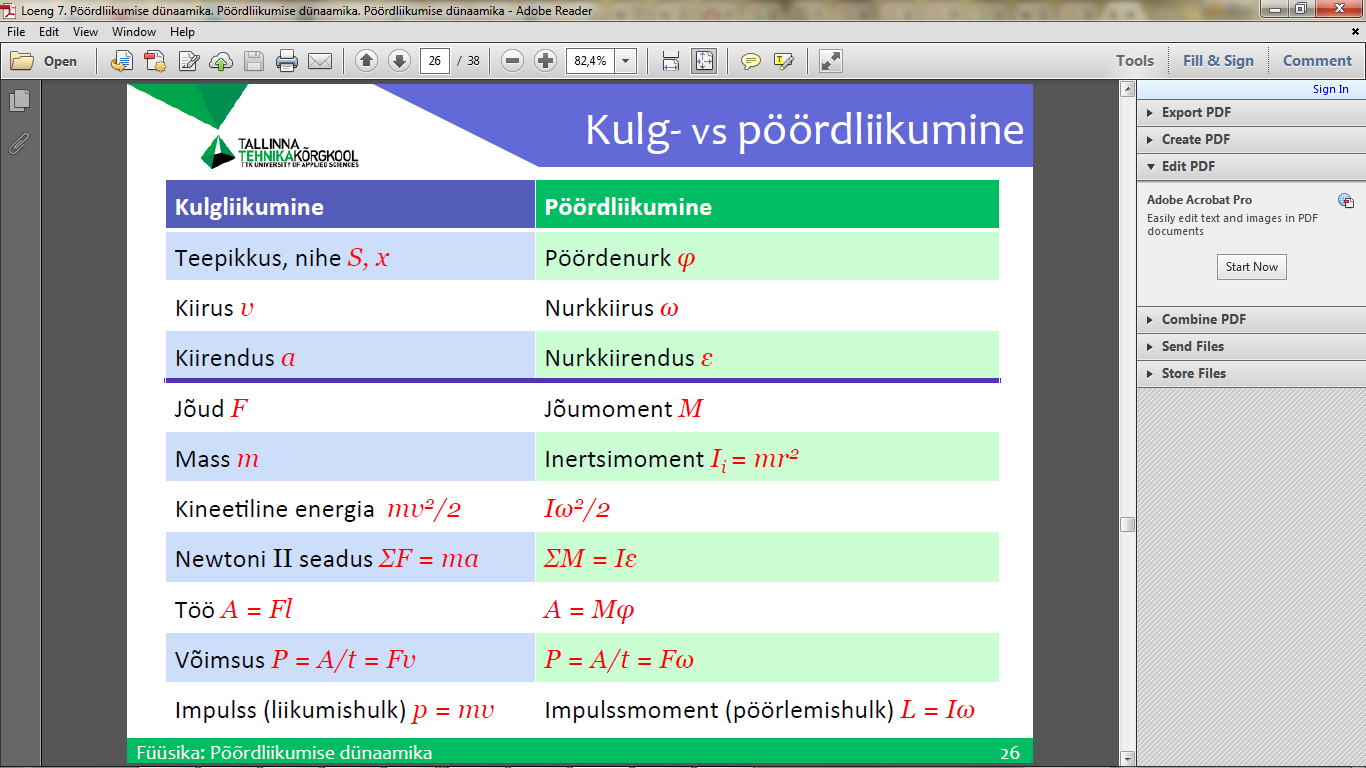

Kulgliikumine vs pöördliikumine 39
