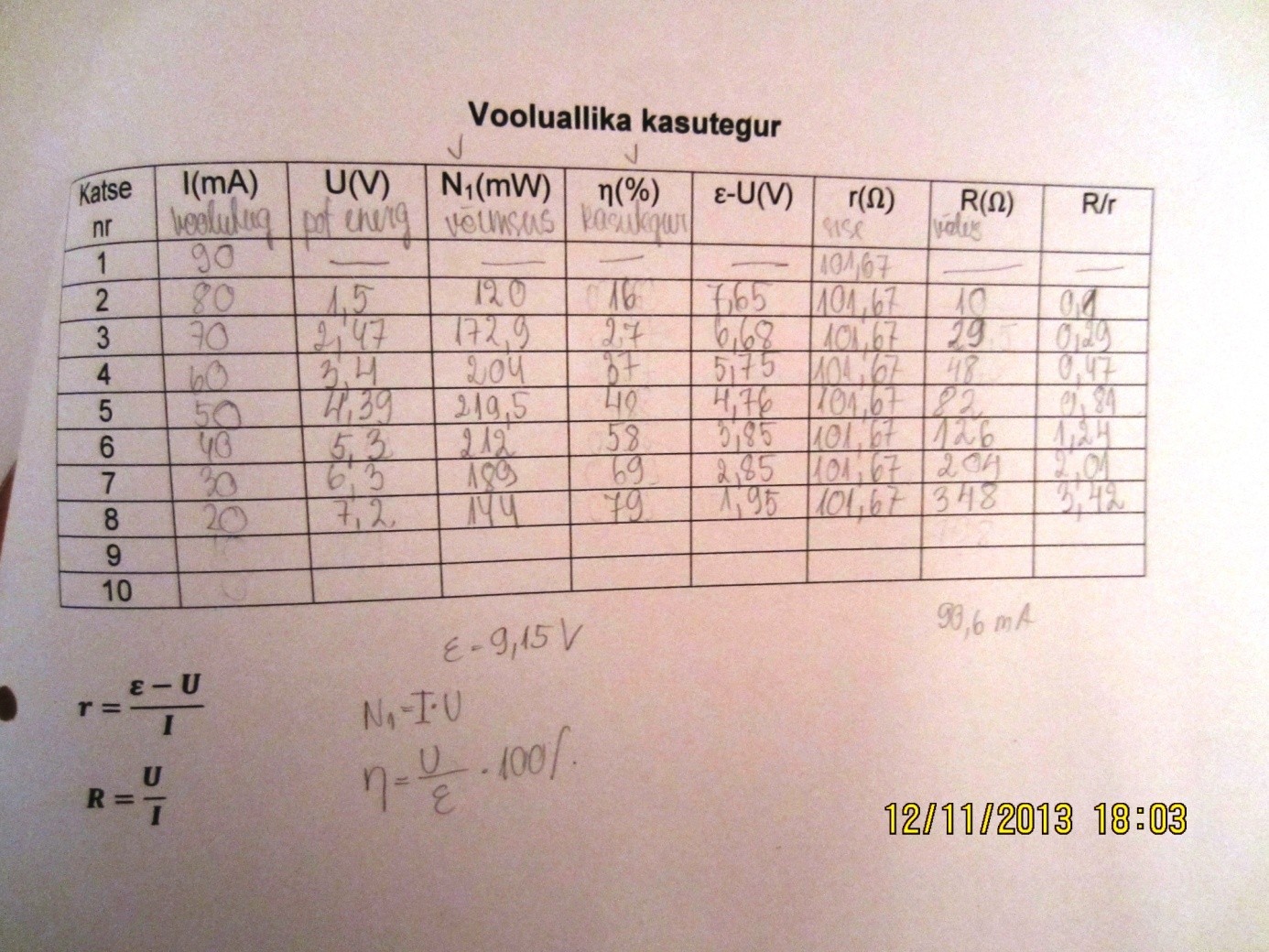

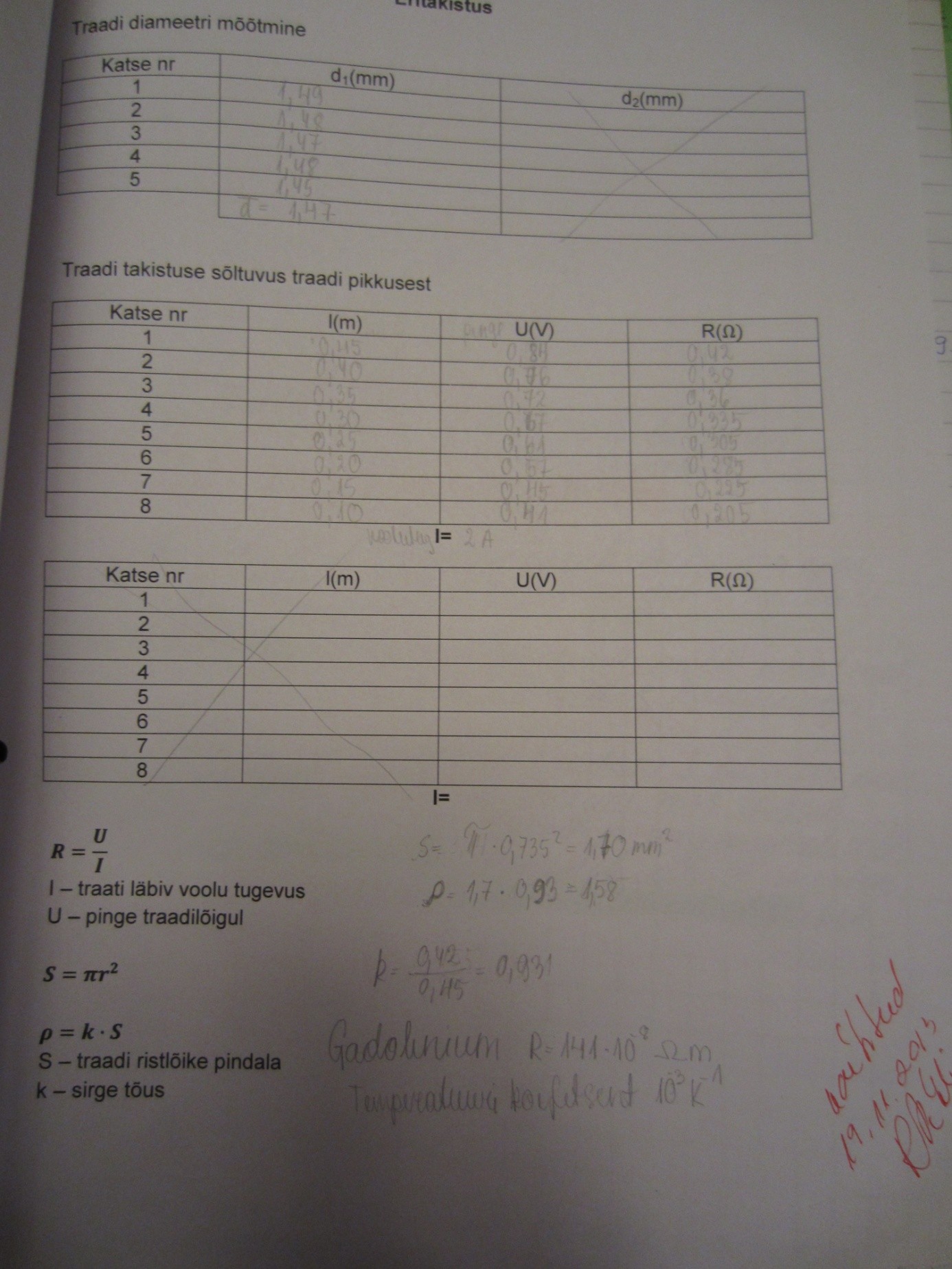

FÜÜSIKA LABORATOORSETE TÖÖDE ARUANNE Õppeaine: Füüsika II Ehitus teaduskond Õpperühm: KEI 11/21 Üliõpilased: Tallinn 2013 SISUKORD Lähteülesanne 1.Voltmeetri kalibreerimine ............................................................................3 2. Eritakistus.........................................................................................................5 3.Vooluallika kasutegur.........................................................................8

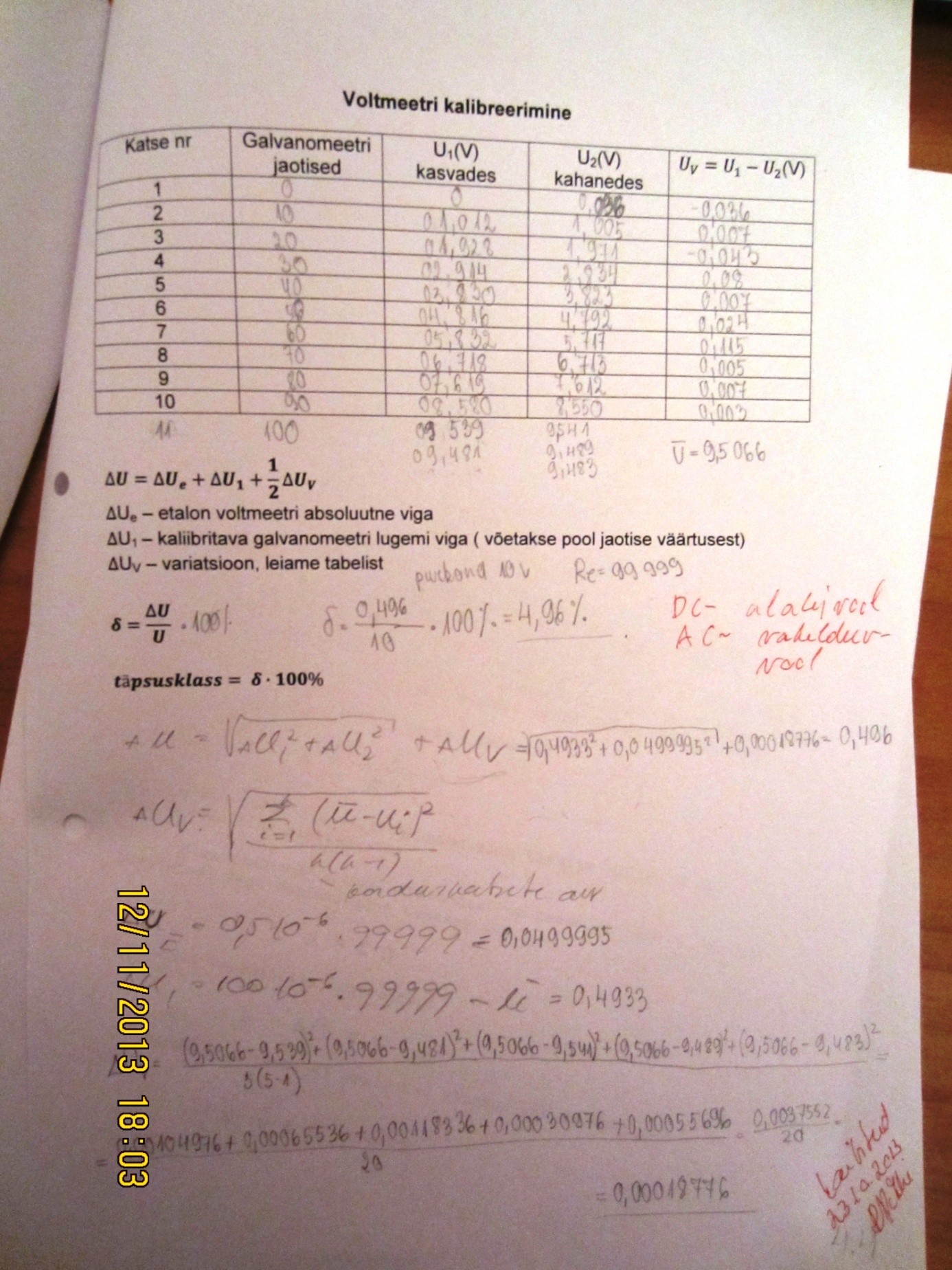

3. Kui galvanomeetri osuti ei asetu viimasele jaotisele, siis tuleb täpsustada eeltakisti suurust Re katseliselt. 4. Leidke kaliibritava galvanomeetri 10-le erinevale skaalajaotisele vastavad etalonvoltmeetri näidud kahel korral: pinge monotoonselt kasvades 0-lt U-le ja monotoonselt kahanedes U-lt 0-le. Jälgige, et galvanomeetri osuti liiguks valitud jaotisele ühelt poolt. Mõõtetulemused kanda tabelisse. Voltmeetri kaliibrimise tabel. Jr k. Galvanomeetri U1, V Uv=U1- U 2,V kahanedes nr jaotised kasvades U2,V . 1. 10,00 10,00 10,00 0,01 2. 9,00 8,99 9,00 -0,01 3. 8,00 8,10 8,00 0,01 4
1. Töö eesmärk. Kallibreerida galvanomeeter etteantud mõõtepiirkonnaga voltmeetriks. Määrata voltmeetri täpsusklass. 2. Töövahendid. Galvanomeeter GVM 22c, etalonvoltmeeter B7-23, kaks takistusmagasini, alalispingeallikas. 3. Töö teoreetilised alused. Mõõteriista kalibreerimine on protseduur, kus mõõteriista skaala jaotistega seatakse vastavusse mõõdetava suuruse väärtused etteantud mastaabis. Mõõteriist kalibreeritakse tema valmistamisel mõõtepiirkonna ning otstarbe muutmisel. Galvanomeeter on analoog mõõteriist nõrkade voolude (ca 1A) mõõtmiseks. Selleks, et kasutada galvanomeetrit voltmeetrina, tuleb galvanomeetriga G järjestikku ühendada nn. Eeltakisti RE. Eeltakisti piirab voolu läbi galvanomeetri. Olgu galvanomeetri maksimaalsele näidule vastav pinge U=Ig, kus Ig on siis voolutugevus galvanomeetris ja Rg galvanomeetri sisetakistus. Galvanomeetrist on vaja teha voltmeeter mõõtpiirkonnaga U. Galvanomeetrit ja
vooluallikas Püsimagnetite pakett Joonis 1. Katseseadmed 3 1.4 Töö käik. 1. Tutvu juhendaja abiga seadmete tööga ja alusta labori ülesannete täitmist. 2. Mõõda magnetpaketi kaal m0 . m0 = 164.67[g] 3. Võta üles jõud (F), mis mõjub vooluga juhtmele, sõltuvus voolust ( I ) kahe eri pikkusega (L) vooluga juhtme juures täites allolevad tabel 1 kuni 6 ning joonista vastavad karakteristikud. F=f (I ) (3)

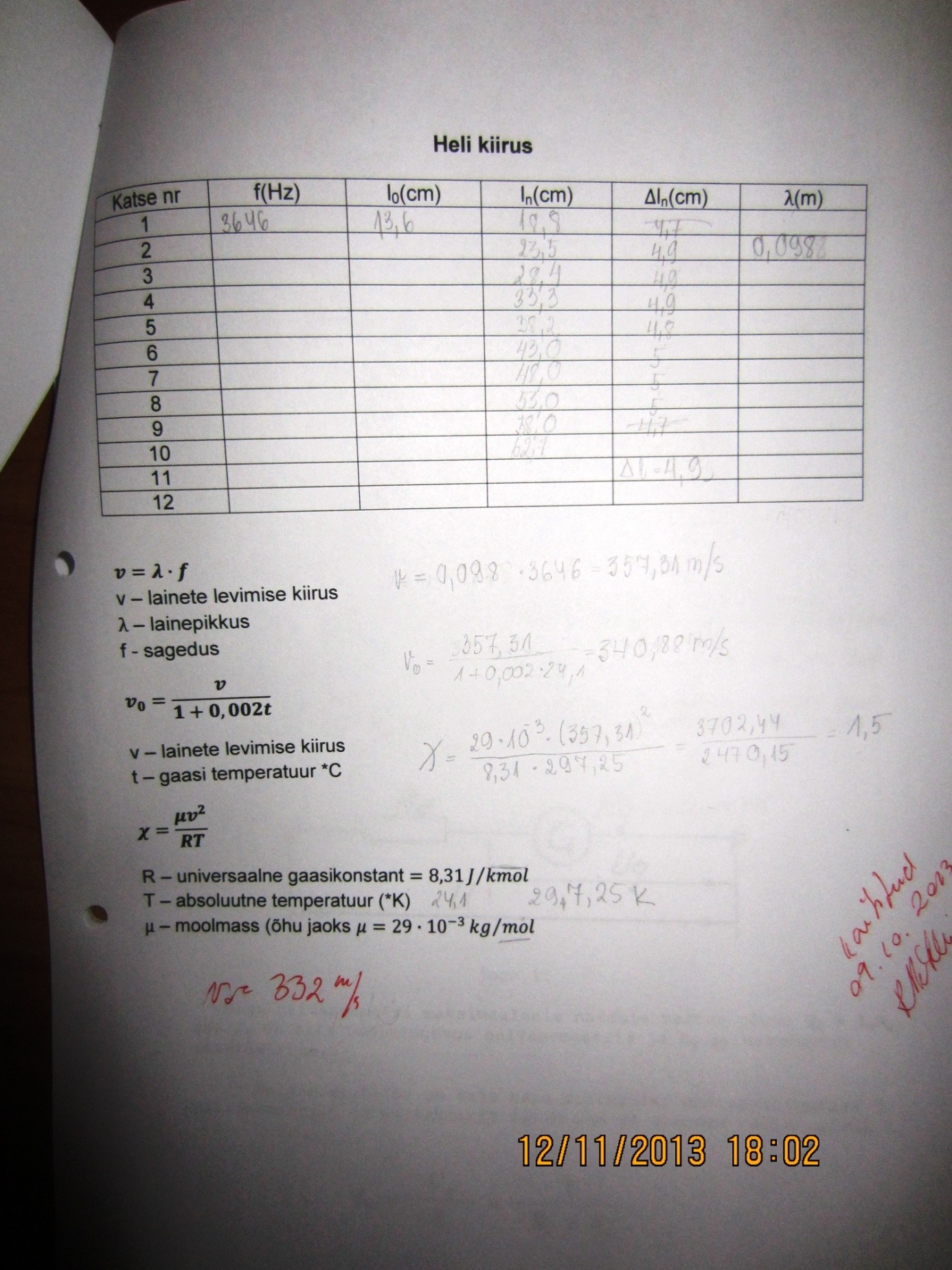

TALLINNA TEHNIKAKÕRGKOOL TALLINN COLLEGE OF ENGINEERING LABORATOOTSED TÖÖD Õppeaines: Füüsika Transporditeaduskond Õpperühm: TLI-11 Üliõpilane: Indrek Kaar Kontrollis: lektor Peeter Otsnik Tallinn 2008 HELI KIIRUS. 1.Tööülesanne. Heli lainepikkuse ja kiiruse määramine õhus. 2.Töövahendid. Heligeneraator, valjuhääldi, mikrofon, ostsilloskoop. 3.Töö teoreetilised alused. Kasutatud valemid koos füüsikaliste suuruste lahtikirjutamisega.

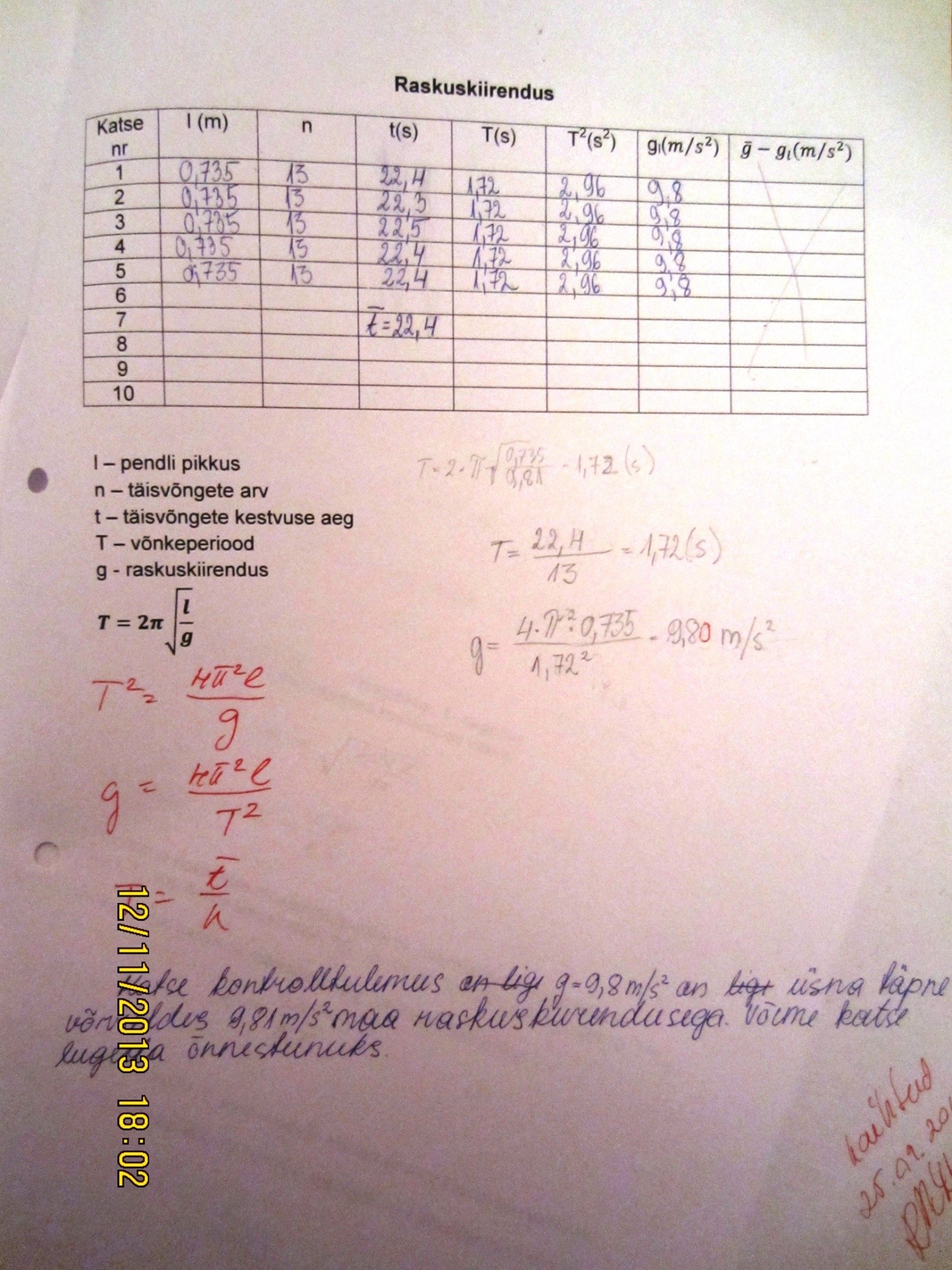

RASKUSKIIRENDUS. 1. Tööülesanne. Maa raskuskiirenduse määramine. 2. Töövahendid. Pendlid, sekundimõõtjad, mõõtelint. 3. Töö teoreetilised alused. Tahket keha, mis on kinnitatud raskuskeskmest kõrgemal asuvast punktist ja võib raskusjõu mõjul vabalt võnkuda seda punkti läbiva telje ümber nimetatakse füüsikaliseks pendliks. Idealiseeritud süsteemi, kus masspunkt võngub lõpmatult venimatu ja kaaluta niidi otsas, nimetatakse matemaatiliseks pendliks. Matemaatilise pendli vnkeperiood T avaldub järgmiselt: kus l - pendli pikkus, g - raskuskiirendus. Valem kehtib ainult väikeste vonkeamplituudide korral,kui vonkumist voib lugeda harmooniliseks.Matemaatilise pendlina kasutame antud töös peenikese ja kerge niidi otsa kinnitatud kuulikest (joonis A). Füüsikalise pendli (joonis B) võnkeperiood T on arvutatav valemiga: kus I on pendli inertsmoment pöörlemistelje suhtes, a - masskeskme kaugus pöörlemistelje
TALLINNA TEHNIKAKÕRGKOOL TALLINN COLLEGE OF ENGINEERING Laboratoorsed tööd Õppeaines: Füüsika Transporditeaduskond Õpperühm: KRA 21 Üliõpilane: Dmitri Lebedev Juhendaja: Peeter Otsnik Tallinn 2014 Laboratoorne töö nr 2 Helikiirus 1.Tööülesanne. Heli lainepikkuse ja kiiruse määramine õhus. 2.Töövahendid. Heligeneraator, valjuhääldi, mikrofon, ostsilloskoop. Katse nr
Korrapärase kujuga katsekeha tiheduse määramine Töö ülesanne: Tutvumine tehniliste kaaludega. Katsekeha mõõtmete mõõtmine nihiku abil. Katsekeha ruumala ja tiheduse arvutamine. Töövahendid: Kaal, nihik, mõõdetavad esemed. Töö teoreetilised alused: Tutvumine tehniliste kaaludega. Tehnilised kaalud on määratud hinnaliste materjalide või analüüsiks määratud materjalide kaalumiseks. Oma konstruktsioonilt on nad võrd õlgsed kangkaalud. Kaalumisel tuleb silmas pidada, et koormisi võime lisada või ära võtta vaid arreteeritud kaaludel. Arreteerimine toimub kaalude keskel asuvast vastavast kruvist. Nüüdisajal kasutatakse juba palju elektromehaanilisi või elektroonseid kaalusid, mille täpsused on kõrged. Katsekeha tiheduse same arvutada valemi D=m/v abil. Kus D Katsekeha materjali tihedus. m Katsekeha mass. v Katsekeha ruumala. Torukujulise katsekeha ruumala arvutame kui välisdiameetriga silindri ja sisedia
