  Tallinna Tehnikaülikool    KCM0014 Ehituskeemia                                                    FIBO ploki kasutamine ehituses    Referaat        Nimi  Matriklinumber                                               Sügis 2020


2            Sisukord        Sissejuhatus ...................................................................................................................................... 3  Fibo plokitooted ............................................................................................................................... 4  Koostis ja valmistamine ............................................................................................................... 4  Omadused .................................................................................................................................... 4  Fibo plokitoodete valik ja tootjad Eestis ...................................................................................... 5  Fibo plokitoodetest ehitamine .......................................................................................................... 7  Vundament ................................................................................................................................... 7  Vundamendi müür ....................................................................................................................... 7  Kandvad ja mittekandvad seinad ................................................................................................. 8  Sillused ....................................................................................................................................... 10  Kokkuvõte ...................................................................................................................................... 11  Kasutatud allikad ........................................................................................................................... 12



3         Sissejuhatus     Referaadi „Fibo ploki kasutamine ehituses“ teema valiti seepärast, et autor on kasutanud  ehituses Fibo plokke ning hoiustanud neid õues kile all. Autorit huvitab, kuidas Fibo plokke  oleks  kõige  mõistlikum  kasutada  ning  kas  neid  on  võimalik  peale  mitut  kuud  välistingimustes hoiustatuna veel kasutada.    Referaadi uurimisküsimused on järgmised:    1.  Mis on Fibo plokk?    2.  Kuidas välitingimused mõjutavad Fibo plokke?    3.  Kuidas on Fibo plokke võimalik kasutada?

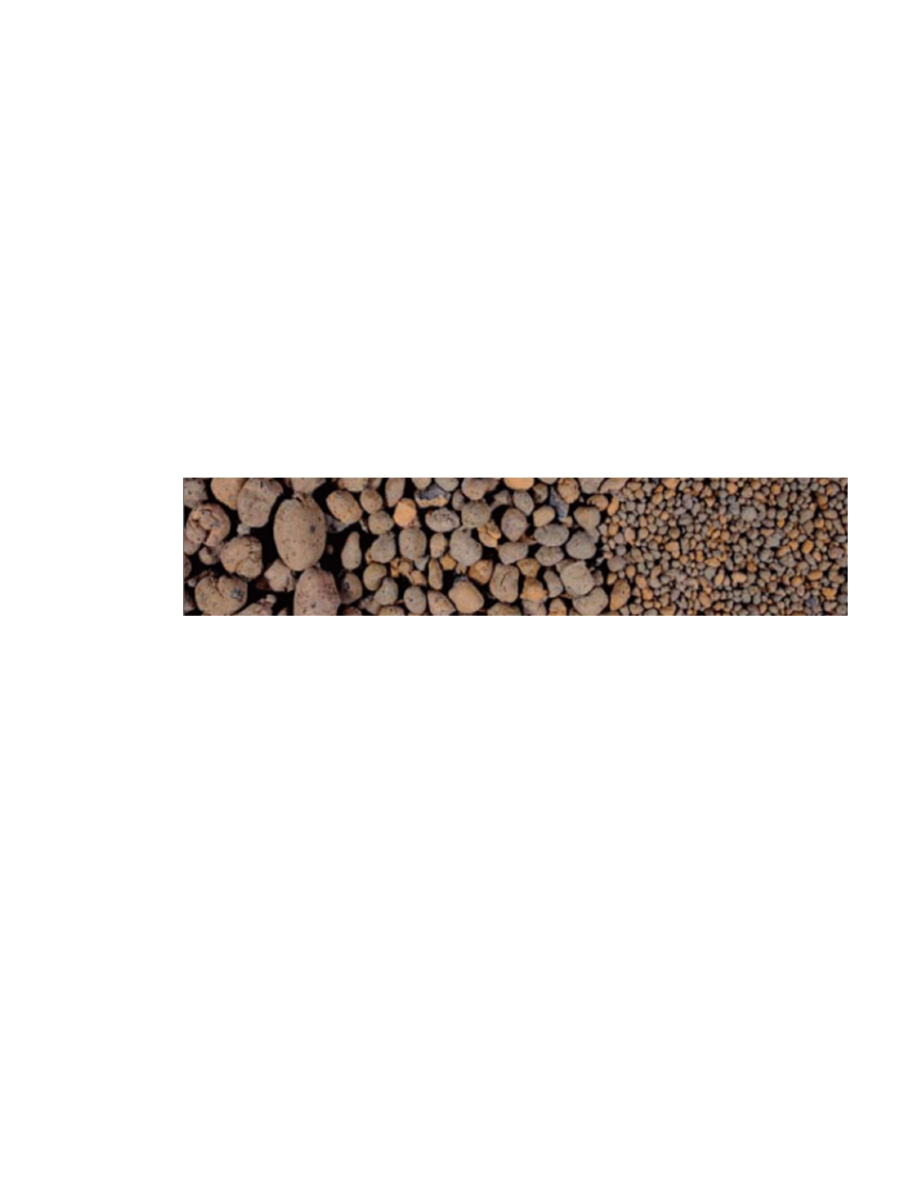

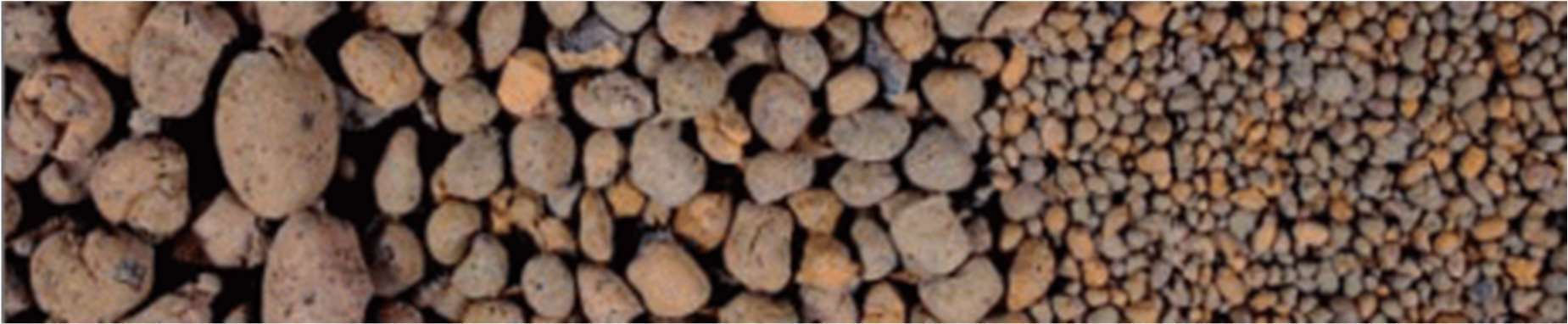

4         Fibo plokitooted    Koostis ja valmistamine    Fibo plokid koosnevad erinevate kergkruusa osakeste segust ning tsemendist. Eri tugevusega  plokkidel kasutatakse erinevas suuruses osakesi, mis jäävad vahemikesse 0…2, 2…4, 4…10  või  10…20  millimeetrit.  Lisaks  võib  Fibo  plokis  olla  liiva.  Kergkruusa  valmistamisel  põletatakse savi pärast esmast töötlemist pöördahjus umbes 1150ºC juures. Selle protsessi  käigus  savi  paisub  ning  muutub  keraamilisteks  graanuliteks.  Graanulid  on  poorse  struktuuriga ning neil on väga tugev koorik, mis teeb kergkruusast hea ja kerge materjali.    Fibo ploki valmistamisel segatakse kokku kergkruus ning tsement, mis kallatakse vormi ning  pressitakse  plokkideks.  Plokid  tarduvad  minimaalselt  ühe  ööpäeva.  Peale  seda  need  pakendatakse            Joonis 1. Erinevas suuruses kergkruusa fraktsioonid. Foto: ehitusinfo.ee             Omadused    Fibo plokkidel on mitmeid häid omadusi.    •  Kaalult kerged, kuid piisava survetugevusega mitmekorruseliste majade ehitamiseks.     •  Krohvitud  seintel  on  hea  õhumüra  isolatsiooni  võime.  Krohvimata  seintel  on  see  halvem, kuid neid saab siiski kasutada heli summutava seinana.    •  Fibo plokk on külmakindel. Ploki külmumise korral on piisavalt ruumi jää tekkeks,  seega ei paisu plokk külmumisel lõhki. Plokid on külmakindlad tingimusel, et nad ei  asu vees.   •  Fibo plokk on ka üpriski tulekindel ning tulekahjus kahjustunud Fibo plokkidest seina  on lihtne taastada.


5         •  Fibo  plokid  imavad  vett  väga  vähesel  määral,  selle  põhjuseks  on  materjali  jämepoorne  struktuur,  mis  ei  võimalda  vedelikul  imenduda.  Välisseintes  asuvate  plokkide niiskuse sisaldus  püsib  aastaringselt  stabiilsena,  mis  aitab  kaasa  stabiilse  sisekliima tekkimisele.    •  Plokid ei karda kemikaale ning neis ei sisaldu kahjulikke ühendeid ega gaase. Nad on  ohutud keskkonnale.     •  Fibo  plokkide  kasutamiseks  ei  pea  olema  elukutseline  ehitaja,  sest  neid  on  lihtne  kasutada  ja  töödelda  ning  laotud  seinad  on  suurepärane  aluspind  viimistlemiseks.  Fibo plokid on üldjuhul mõõdutäpsed ning nende transportimisel ega kasutamisel ei  teki ülekulusid, mis teeb neist ehitamise üpris mugavaks.
Fibo plokitoodete valik ja tootjad Eestis    Tuntumate  Eestis  tegutsevate  ehituspoekettide  (ESPAK,  Bauhof,  Decora,  Bauhaus,  EhituseABC ja K-Rauta) andmetel müüakse Eestis vaid brändi Weber tooteid, mille seas on  järgnevad erineva kujuga Fibo plokid:        •  Fibo3  plokid,  mille  survetugevus  on  tavaliselt  ühe-  ja  kahekordsete  eramajade  ehitamiseks  piisav. Plokkide mahukaal on 740 kg/m3.                Joonis 2. Fibo3 plokk. Foto: Weber   •  Fibo5 plokid, mis on tihedama struktuuriga ning     sobivad   raskemini   koormatud   seinte,   müüritsoonide,  vundamentide  ja  keldri  seinte  ehituseks. Plokkide mahukaal on 890 kg/m3.                Joonis 3. Fibo5 plokk. Foto: Weber


6         •  Lux  88  vaheseinaplokk,  mis  on  mõeldud  vaheseinte  ehitamiseks.  Seinu  võib  laduda  korraga  täies  kõrguses  lõpuni  välja  ning  plokkides olevaid õõnsusi võib kasutada   elektrijuhtmete ja veetorude kanalitena. Plokkide  mahukaal on 955 kg/m3.    Joonis 4. Lux 88 vaheseinaplokk. Foto: Weber       •  Fibo taldmikuplokk, mis on ette nähtud lintvundamendi  taldmiku tegemiseks. Plokkide mahukaal on 850 kg/m3.

        Joonis 5. Fibo taldmikuplokk. Foto: Weber   •  Fibo U-plokk, mida kasutatakse konstruktsioonidelt  tuleneva   koormuse   ühtlaseks    jaotamiseks müüritisele. Plokkide mahukaal  on 900 kg/m3.              •  Fibo  õõnesplokk,  mida  kasutatakse ventilatsiooni-    ja   kommunikatsiooni-kanalite  ehitamiseks,  postvundamentide  rajamiseks,  samuti  seest  betoneerituna  raskesti  koormatud  seinaosade  tugipinna  postide  ehitamiseks.  Plokkide mahukaal on 1000 kg/m³.   Joonis 7. Fibo õõnesplokk. Foto: Weber   •  Fibo  sillused,  mis  on  armeeritud  kergbetoonist  talad,  mis on mõeldud kuni 2,5-meetriste avade sildamiseks.  Silluse  peale  soovitatakse  laduda  3-4  plokirida,  et  tekitada  võlviefekt.  Üks  plokirida  tõstab  silluse  kandevõimet 1,5 korda.      6 .

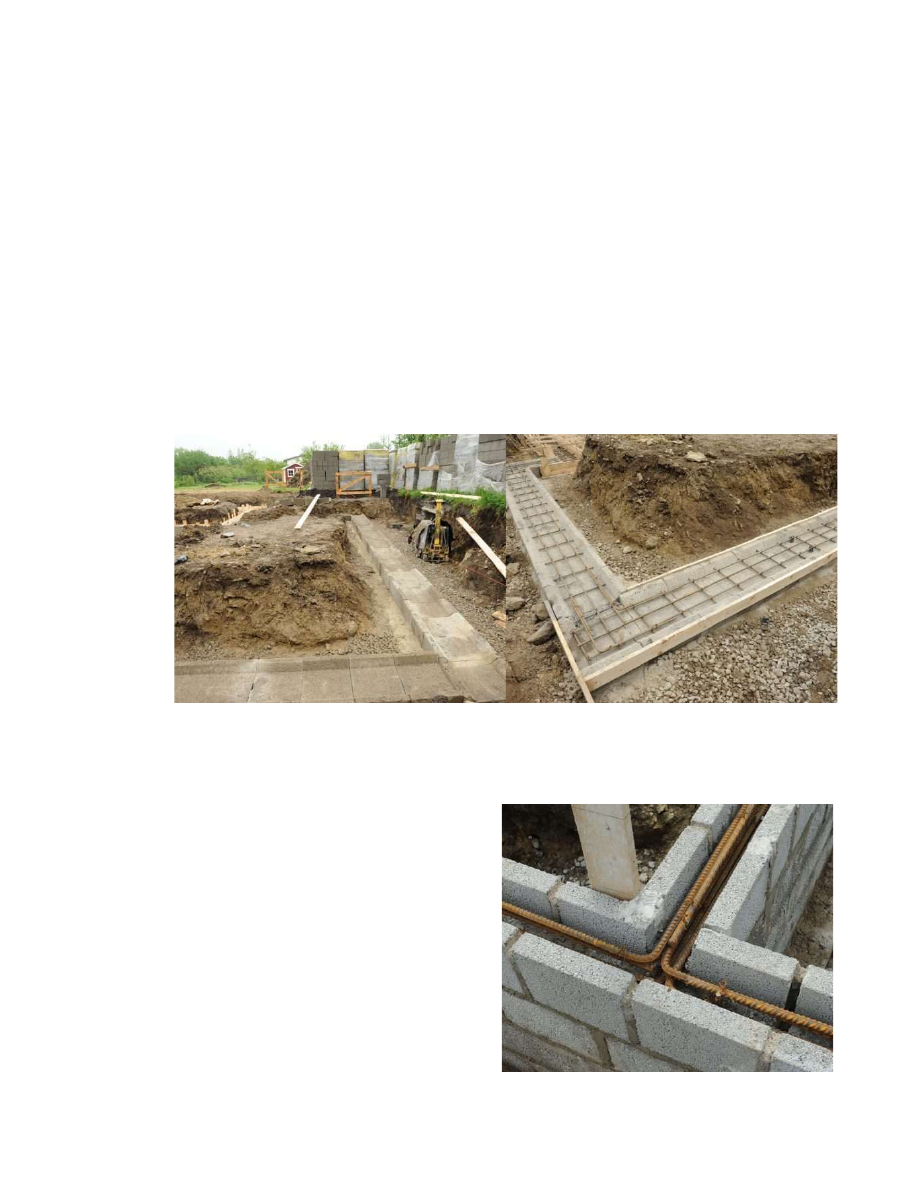

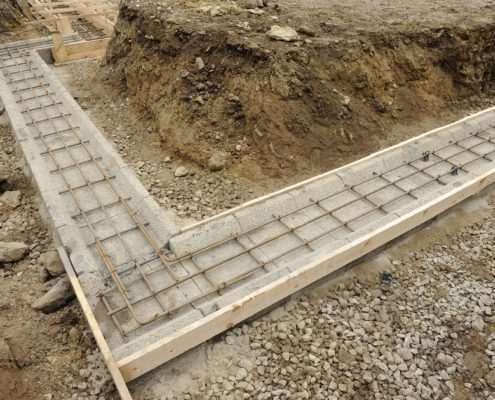

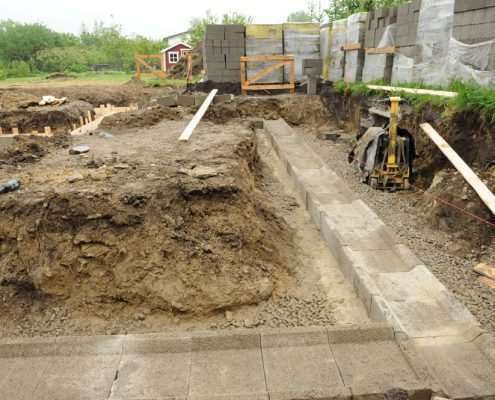

7             Joonis 8. Fibo sillus. Foto: Weber              Fibo plokitoodetest ehitamine    Vundament    Kui poole meetri laiune taldmik on piisav seintelt tuleva koormuse vastu võtmiseks,  võib  betoontaldmiku  asendada  Fibo  taldmikuplokkidega.  See  lihtsustab  vundamendi  ehitamist.  Taldmikuplokkide  alla  tuleb  teha  sängituspind  kas  liivast  või  mördist.  Taldmikuplokid  asetatakse  teineteise  kõrvale  vahedeta.  Taldmiku  peal  olev  süvend  armeeritakse ja  betoneeritakse. Sellisel viisil ehitades on betooni kulu üsna väike.        Joonised 9 ja 10. Fibo taldmikuplokid ja nende armeerimine. Fotod: majaehitaja.ee       Vundamendi müür        Fibo plokid sobivad lintvundamendi  ehitamiseks hästi tänu oma tugevusele ja  külmakindlusele.   Vundamendi   müüri   ladumine ei erine palju tavalise Fibo seina  ladumisest,    kuid  selles   soovitatakse  rohkem kasutada armatuuri, lausa igas  teises vuugis. Ehituse lihtsustamiseks ja

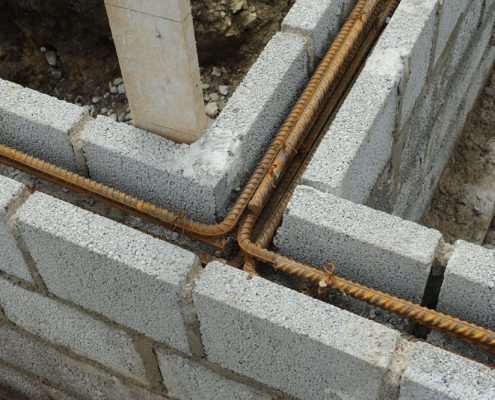

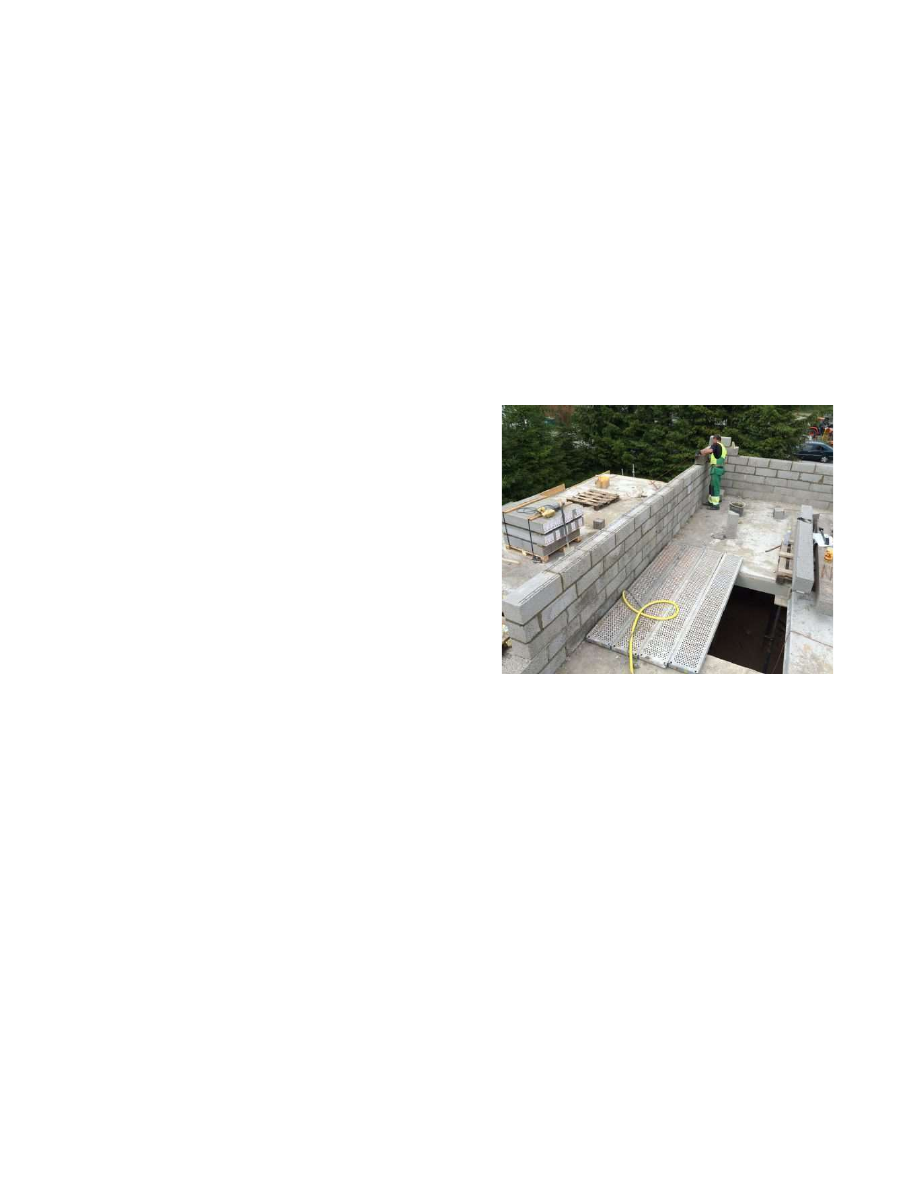

8         betooni kokkuhoiuks laotakse vundamendi viimane plokirida U-plokkidest nii, et  vundamendi   ülemisse serva tekiks  „renn“, mis    Joonis 11. Vundamendi müüri viimane armeeritud  plokirida. Foto: majaehitaja.ee   armeeritakse ja betoneeritakse.                                    Kandvad ja mittekandvad seinad    Tänu Fibo ploki universaalsusele on arhitektil ja projekteerijal palju võimalusi hoone  kujundamiseks  ja  ehitajal  on  lihtne  ehitada.  Kandvate  seinte  ehitamiseks  on  võimalik  kasutada Fibo plokke, mis on vähemalt 200 millimeetrit laiad. Kas tuleb kasutada Fibo3 või  tugevamat Fibo5 plokki, jääb projekteerija otsustada. Tavalise eramaja ehitamiseks piisab  Fibo3 plokist, kuid keerukad lahendused ja  rohkem  korruseid  nõuavad  tugevamat  plokki.  Lubatud  on  laduda  nii  õhkvahevuugiga  kui  täisvuugiga,  kuigi  vahelae  all  olevad  viimased  kaks  plokirida  soovitatakse  suuremate  koondatud  koormuste tõttu laduda täisvuugiga. Nõnda  kanduvad koormused seinale edasi paremini  ning ühtlasemalt. Armeerimiseks   kasutatakse bi-armatuuri, mida soovitatakse    Joonis 12. Alates 200 mm paksusest   Paigaldada vähemalt igasse viiendasse vuuki.                 seinast pannakse  vuuki   2   bi-
   Mittekandvad  vaheseinad  ehitatakse  tavaliselt 100 või 150 millimeetri paksustest  Fibo  plokkidest,  siinkohal  saab  määravaks  seina  kõrgus,  avade  mõõtmed  ja  paigutus  ning  heli-  ja  tulepüsivusnõuded.  Tavalise  vaheseina  ehitamiseks  piisab  ka  Fibo3  100millimeetrisest  plokist,  mis  vastab  eelmainitud  nõuetele  piisaval  määral  ning  mis on võimeline kandma ka kappe ja  riiuleid. Ka mittekandvad seinad tuleb  armeerida,  et  nad  oleksid  piisavalt  tugevad.  armatuuri.  Foto:majaehitaja.ee

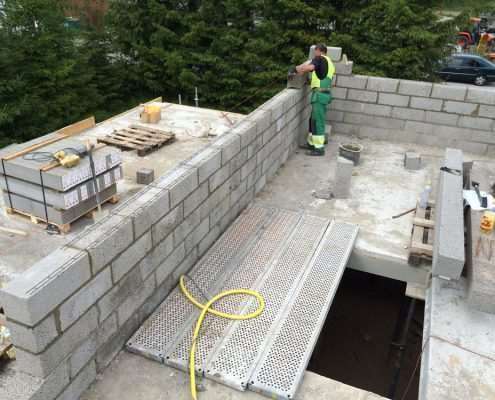

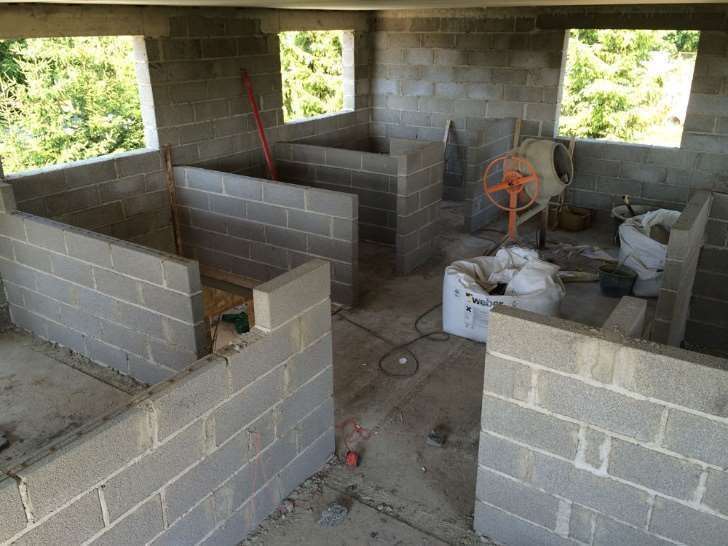

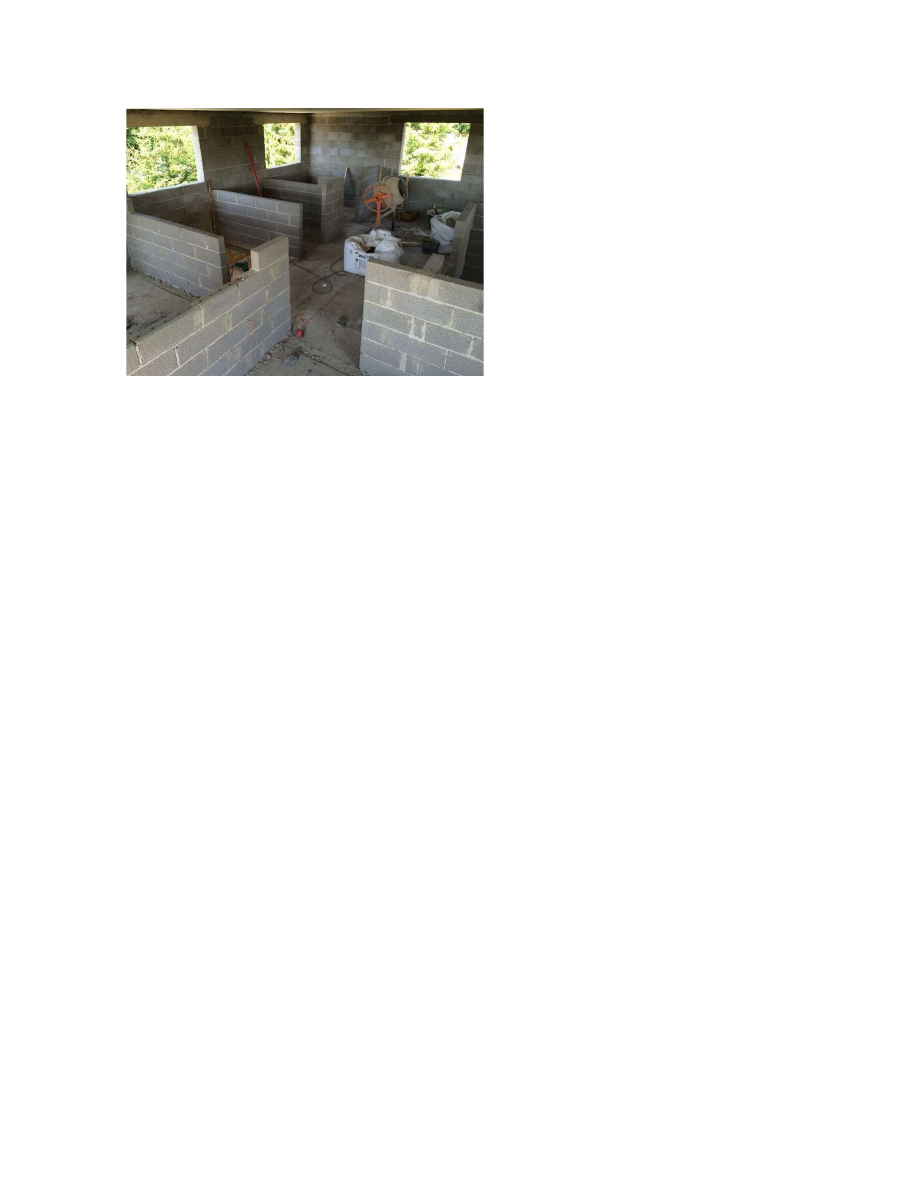

9               Joonis 13. Maja vaheseinad Fibo5/100      plokkidest. Foto: majaehitaja.ee

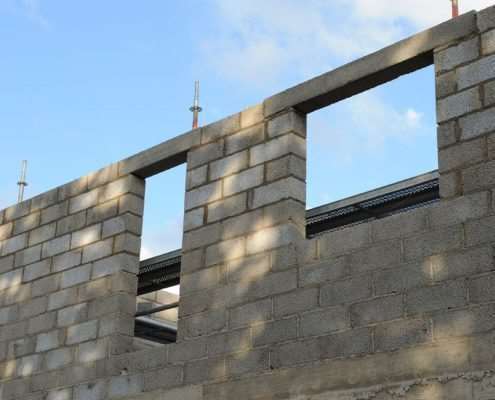

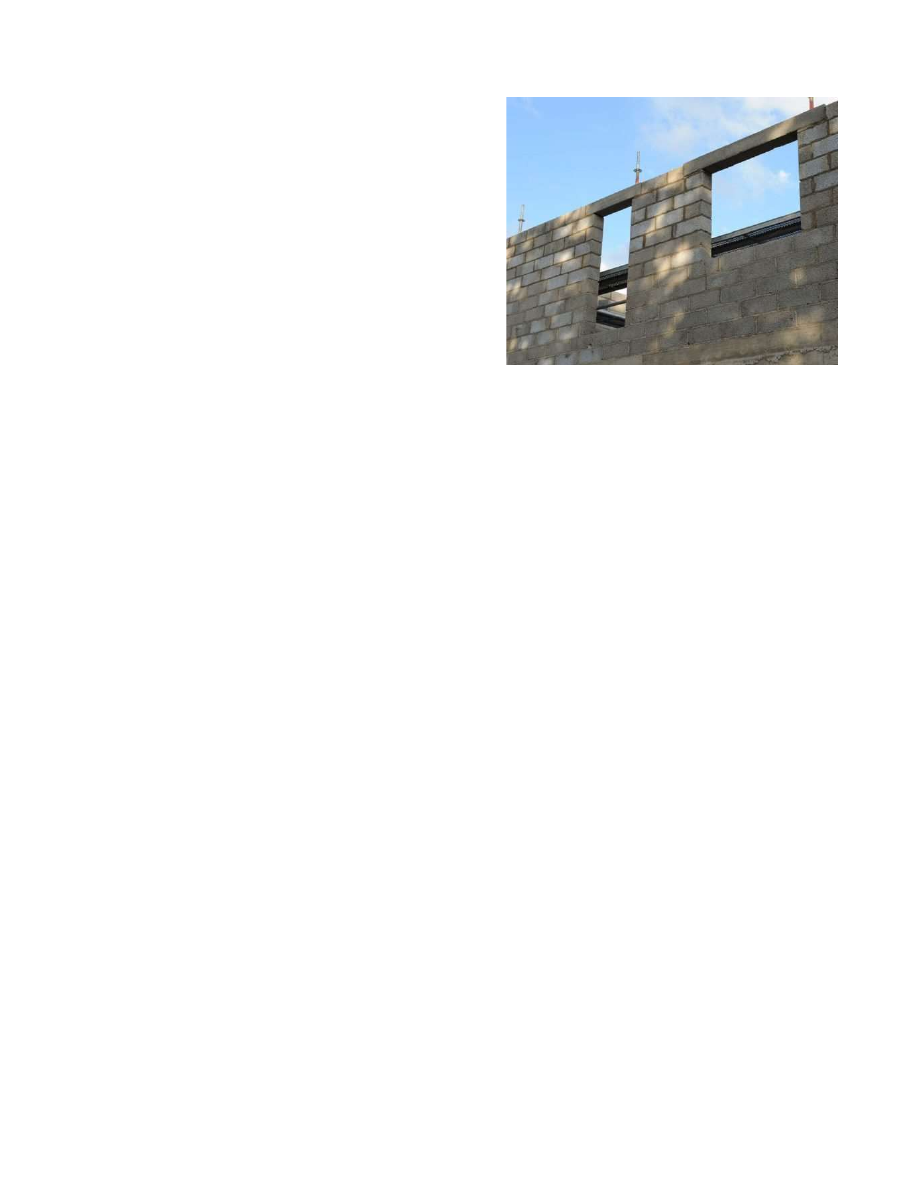

10         Sillused     Uste ja akende avade sildamiseks on  välja töötatud erinevad Fibo sillused,  millega võib sillata kuni 2,5meetriseid  avasid. Suurema   ava   korral  tehakse  reeglina betoonsillus. Fibo silluste  kasutamisel tuleb alati teotada kandevõime  kontroll. Fibo sillused pole mõeldud suurte  koormuste vastuvõtmiseks, seega pole soovitatav neile toetada vahelae talasid. Kui  silluse peale   Joonis 14. Fibo sillused. Foto: majaehitaja.ee   laduda mõned plokiread, võib siiski sillusele  ka suuremaid koormuseid toetada, sest  koormus   jaguneb   tänu    võlviefektile külgnevatele  müüritsoonidele.


11               Kokkuvõte    Referaadi  „Fibo  ploki  kasutamine  ehituses“  koostamisel  selgus,  et  Fibo  plokk  on  kerge  ja  hea  survetaluvusega  kergkruusplokk,  millel  on  tulekindlad,  niiskuskindlad,  külmakindlad ning mürasummutavad omadused. Fibo plokk on keskkonnale ohutu ning seda  on väga lihtne kasutada ka inimesel, kes pole elukutseline ehitaja.     Fibo  ploki  kasutus  ühe-  ja  kahekordsete  erahoonete  puhul  on  üsna  lai,  alustades  vundamendist ning ladudes katuseni välja. Sisuliselt on võimalik kõik maja seinad ehitada  Fibo plokkidest.    Tänu külma- ja niiskuskindlusele ei juhtu Fibo plokiga välitingimustes midagi ning  aastaid  õues  seismine  ei  muuda  Fibo  plokki  kasutuskõlbmatuks,  kuid  kindlasti  pikendab  säilivust kui hoiustada Fibo plokke, kas kuivas siseruumis või kui siseruumis pole võimalik  siis euroalusele laotuna ning vihma eest kaetuna.


12         Kasutatud allikad    •  Fibo plokitooted ja nende kasutamine müüritites.     o  https://puumarket.ee/wp-content/uploads/Fibo-plokitooted- janendekasutamine.pdf (28.11.2020)    •  Kergkruus Fibo, MAXIT Estonia AS.     o  http://www.ehitusinfo.ee/index.php?taiteained_materjalid&print=1  (01.12.2020)    •  Fibo plokitooted ja korsten.     o  https://www.ee.weber/fibo-plokitooted-ja-korsten/fibo-plokitooted  (01.12.2020)    •  Fibo kergkruus.   o  https://docplayer.gr/79094230-Mis-on-fibo-kergkruus.html  (02.12.2020)    Fibo konstruktiivsed nõuanded.     o  http://www.majaehitaja.ee/fibo-konstruktiivsed-nouanded/ (03.12.2020)
