Eritakistus Füüsika Laboratoorne töö nr 5 Otsnik (0)

Füüsika - Füüsika
5 VÄGA HEA
Punktid

Lõik failist


Füüsika laboratoorne töö nr 5
Eritakistus
Õppeaines: FÜÜSIKA II
Mehaanikateaduskond
Õpperühm:
Kontrollis : P.Otsnik
Tallinn 2013
Töö eesmärk
Traadi aktiivtakistuse määramine ampermeetri ja voltmeetri abil ning materjali eritakistuse leidmine.
  • Töövahendid
    Seade voltmeetri ja ampermeetriga takistustraadi materjali eritakistuse määramiseks , nihik .
  • Töö teoreetilised alused
    Pikkusega l ja ristlõikepindalaga S homogeense traadi takistus:
    (1)
    kus ρ on traadi materjali eritakistus.
    Takistuse R määramiseks võib kasutada Ohmi seadust vooluringi osa kohta:
    (2)
    kus I on traati läbiva voolu tugevus ja U – pinge traadilõigul.
    Viimased määrame ampermeetri ja voltmeetri abil.

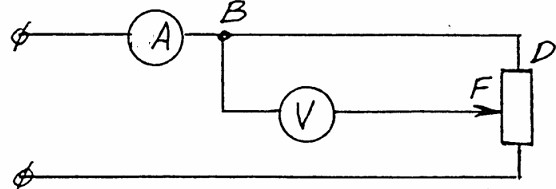

    Mõõtmisel kasutame joonisel toodud lülitussüsteemi:

    Joonisel toodud lülituse korral näitab ampermeeter traati ja voltmeetrit läbivat voolutugevuste summat :
    (3)
    kus rv on voltmeetri sisetakistus.
    Voltmeetriga järjestikkuolevate ühenduste takistust pole vajadust arvestada, kuna see on voltmeetri sisetakistusest mitu järku väiksem.
    Sel juhul võime kirjutada vastavalt valemi (3) põhjal, et
    (4)
    Kasutades seoseid (1) ja (2), saame võrdusest (4)
    (5)


    Seos (5) näitab meile, et takistus R on pikkusega l lineaarselt seotud ja sõltuvuse graafikuks on sirge tõusuga
    ning siit saame, et (6)
    kus S on traadi ristlõike pindala.
  • Töö käik
  • Protokollime mõõteriistad .
  • Mõõdame kruvikuga traatide diameetrid viiest erinevast kohast ja kanname tulemused tabelisse (Tabel 1). Leiame traatide keskmised diameetrid.
    Traadi diameetri mõõtmine Tabel 1
    Järjekorra number
    d1 (mm)
    d2 (mm)
    1.
    1,60
    0,76
    2.
    1,59
    0,77
    3.
    1,53
    0,77
    4.
    1,56
    0,80
    5.
    1,57
    0,78
    d1keskmine=1,57
    d2keskmine=0,78

    Saadud keskmiste diameetrite abil leiame traatide ristlõike pindalad. S=Пr2=Пd2/4.
    S1=1,94(mm2)=1,94*10-6(m2)
    S    2=0,48(mm2=0,48*10-6(m2)
  • Palume juhendajal luba skeemi (seadme) sisselülitamiseks.
  • Muutes liuguri asendit, leiame antud voolutugevuse (I) korral kaheksale erinevale l väärtusele vastavad pinged U ja kanname need tabelisse (Tabel 2 ja Tabel 3).
    Kordame punkti 4 ka teise traadiga tõstes ühenduspesad ümber teisele traadile, seejuures jämedamale traadile võtame I=2,5(A) ja peenemale traadile I=1,5(A).
    Leiame valemi (2) põhjal vastavad takistused R.

    Traadi takistuse sõltuvus traadi pikkusest
    Jäme traat Tabel 2
    Jrk. Nr
    l
    (m)
    U
    (V)
    R
    (Ω)
    1.
    0,06
    0,32
    0,13
    2.
    0,12
    0,42
    0,17
    3.
    0,18
    0,48
    0,19
    4.
    0,24
    0,44
    0,18
    5.
    0,30
    0,55
    0,22
    6.
    0,36
    0,58
    0,23
    7.
    0,42
    0,65
    0,26
    8.
    0,48
    0,73
    0,29

    Peen traat Tabel 3
    Jrk. Nr
    l
    (m)
    U
    (V)
    R
    (Ω)
    1.
    0,06
    0,23
    0,15
    2.
    0,12
    0,42
    0,28
    3.
    0,18
    0,62
    0,41
    4.
    0,24
    0,83
    0,55
    5.
    0,30
    1,04
    0,69
    6.
    0,36
    1,25
    0,83
    7.
    0,42
    1,46
    0,97
    8.
    0,48
    1,66
    1,11

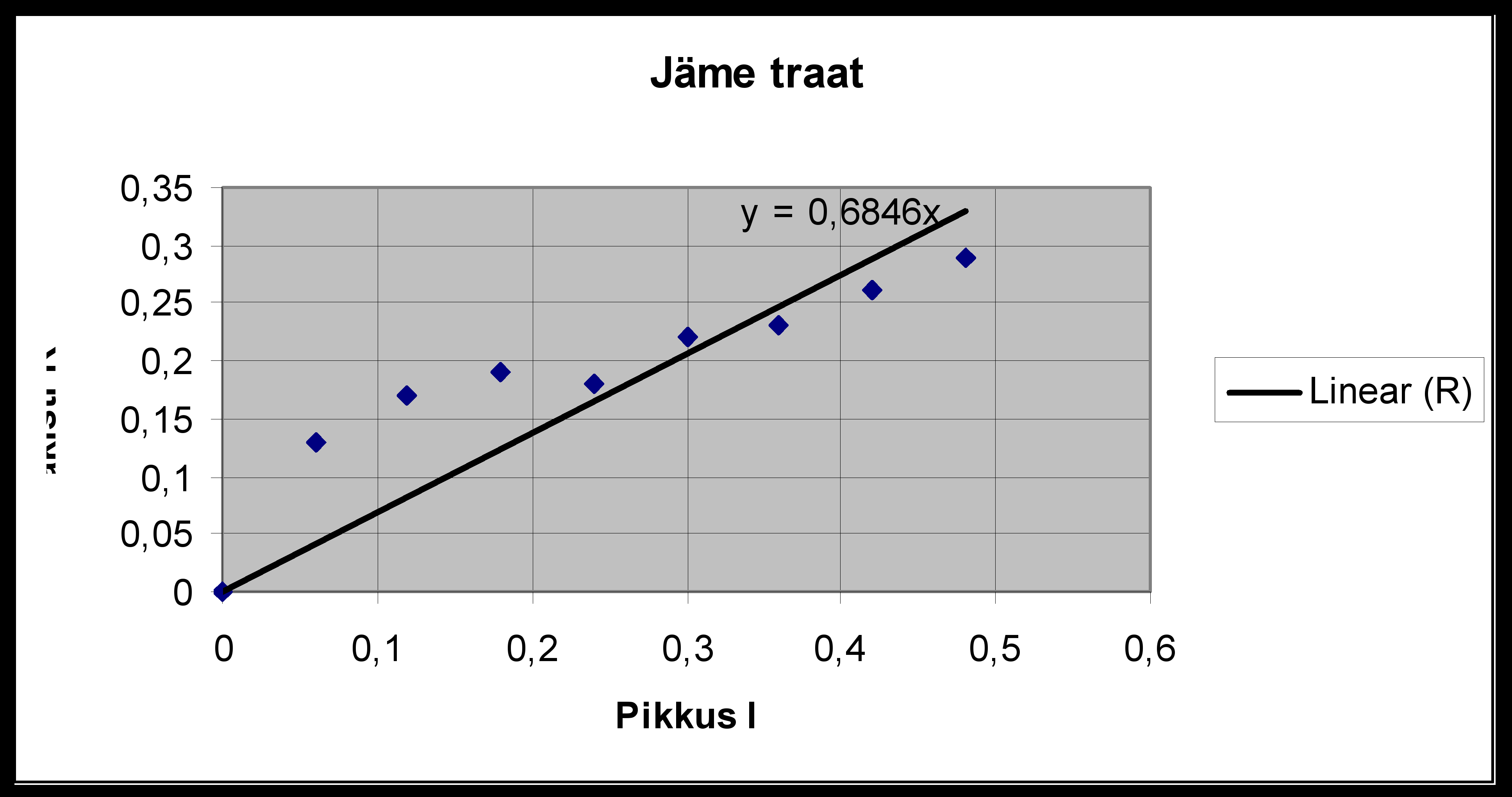

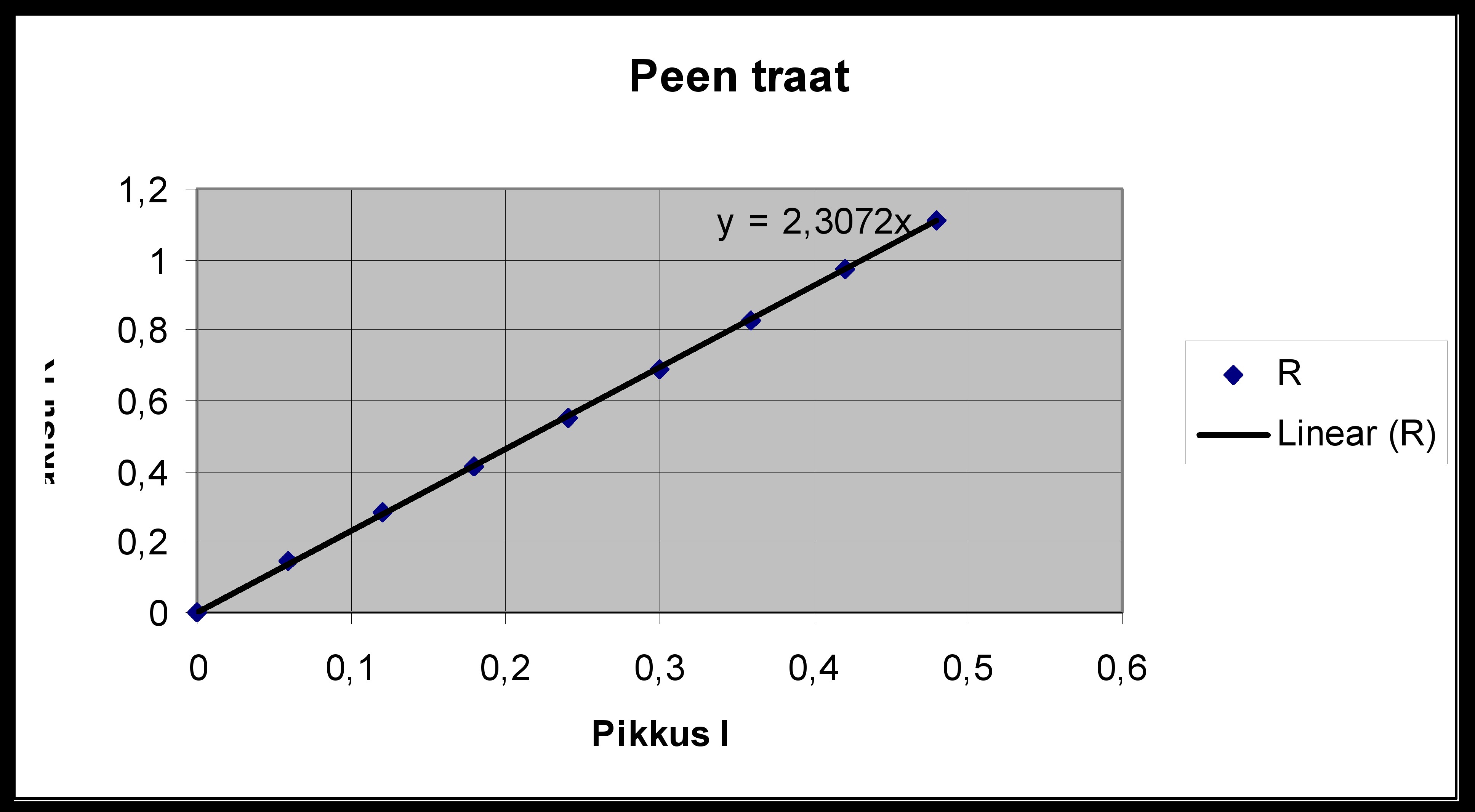

  • Leiame arvuti abil graafik R=f(l), mõlema traadi kohta.
  • Kasutades lineaarset ekstrapoleerimist leiame graafikult funktsioon R=f(l) tõusunurga tangensi
    tanα=k
  • Valemi (6) abil leiame mõlema traadi eritakistuse ρ.
    k=0,6846
    S1=1,94*10-6(m2)
    ρ=k*S=0,6846*1,94*10-6=1,35*10-6
    k=2,3072
    S2=0,48*10-6(m2)
    ρ=k*S=2,3072*0,48*10-6=1,11*10-6

    • Lae alla, et näha rohkem ▪ ▪ ▪
