Emaplaadi manuaalist otsimine (0)

Emaplaat : Asus P9X79 LE
http://dlcdnet.asus.com/pub/ASUS/mb/LGA2011/P9X79-LE/E8039_P9X79_LE.pdf

Sisukord

1.Protsessori toitepinge muutmine. 2
2. Protsessori taktsageduse seadmine 3
3. CMOS seadete tehase taastamine. 4
4. Indikaatorlampide ühendamine. 5
5. Jahutusventilaatori ühendamine (CPU) 6
6. Püsimälu ümberprogrammeerimine. 7

1.Protsessori toitepinge muutmine.

Protsessori toitepinge muutmiseks on vaja esialgu minna ASUS’e emaplaadi BIOSi. Seda saab teha vajutades klaviatuuril nuppu F2 või Delete . ASUS’e emaplaadi puhul tuleb peale seda vajutada BIOSis klaviatuuril F7 mis viib „ Advanced Mode“ BIOSi.

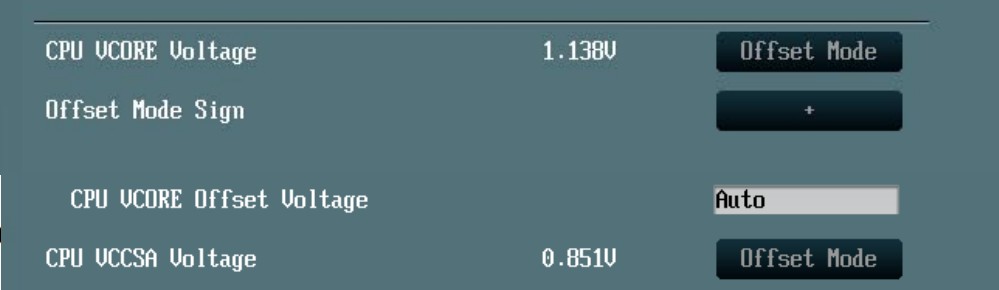

Advanced BIOS Mode all tuleb otsida teiselt vahekaardilt, AI Tweaker, ülesse rida CPU VCORE voltage , Offset Mode Sing ja CPU VCORE Offset voltage.
Seda seadet saab muuta 0.800 v kuni 1.7 v ja 0.005 v astme kaupa. Muuta saab vajutades klaviatuuril kas – või + märki.

2. Protsessori taktsageduse seadmine

Antud emaplaadil saab muuta protsessori taktsagedust kahel moel. Kasutades emaplaadiga kaasas olevalt draiverite plaadilt programmi Turbo V EVO või kasutades BIOSi.

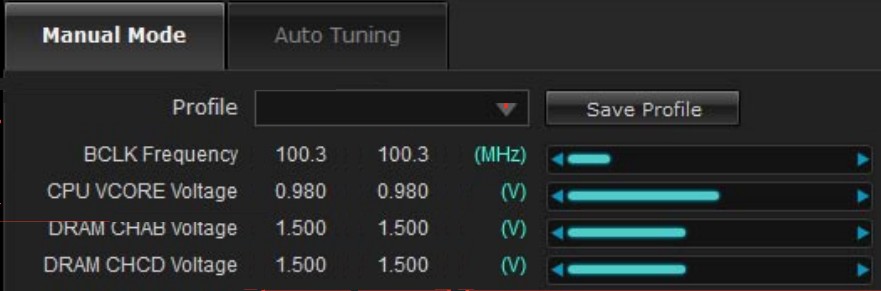

Kasutades programmi Turbo V EVO saab manuaalses seadistuses muuta kõiki protsessoriga seotud volte, kordajaid ja taktsagedust.
Samuti saab protsessori taktsagedust muuta BIOSi kaudu muutes seal olevaid seadeid. Advanced Mode vahekaardilt tuleb ülesse otsida rida Ai Overclock Tuner, see tuleb muuta „ Manual Mode“ valiku alla.
Peale seda tekivad uued valikud BCLK Frequency , CPU Srap ja ClockGen Full Reset. Valiku BCLK Frequency alt saab muuta protsessori taktsagedust muutes valikuid samas vahemikus mis Turbo V EVO puhulgi muutes 80 MHz ja 300 MHz vahel.

3. CMOS seadete tehase taastamine.

CMOS seadeid saab taastada antud emaplaadi puhul kahte moodi.

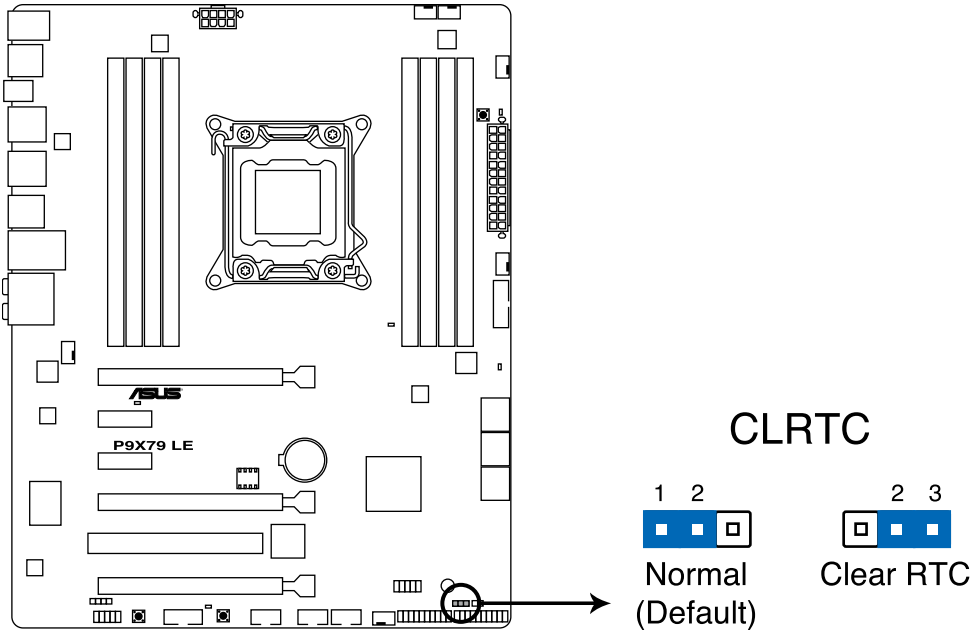

Esimesel juhul kasutatakse selleks emaplaadil sillust ( inglise.k jumper ) mille juhul tuleb käitud antud järjekorras:

Arvuti lülitatakse välja ja eemaldatakse vooluvõrgust

Silluse ühendus tuleb viia nõeltelt 1-2(vaikimisi) nõelte 2-3 peale ja tuleb siis hoida nii 5-10 sekundit

Ühendada arvuti vooluvõrku ja käivitada

Käivitamise ajal hoida all DEL nuppu klaviatuuril et buutida BIOSi uute andmete sisestamiseks BIOSi

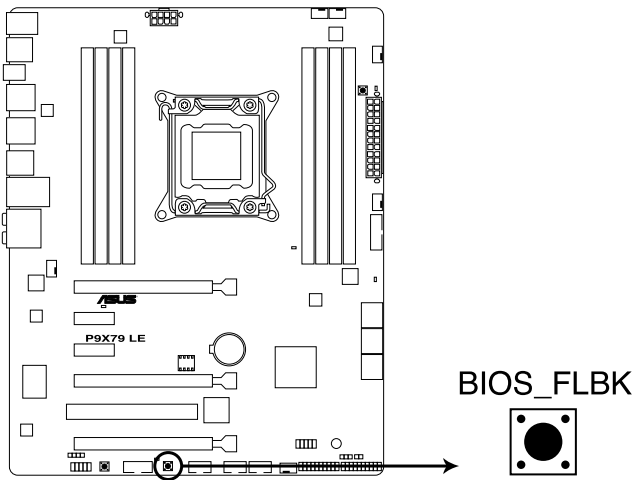

Teise variandi puhul saab taastada BIOSi vaike seaded näiteks täielikult BIOSi üle USB pulga peal oleva BIOS firmaware abil mis ongi mõeldut sellisteks juhtudeks kui BIOS peaks saama viga valel uuendamisel või mingil muul variandil mis on kahjustanud BIOSi toimimist sellisel määral et sellele ei saa ligi silluse meetodil. Sellisel juhul tuleb emaplaadil vajutada nuppu BIOS_FBLK.

4. Indikaatorlampide ühendamine.

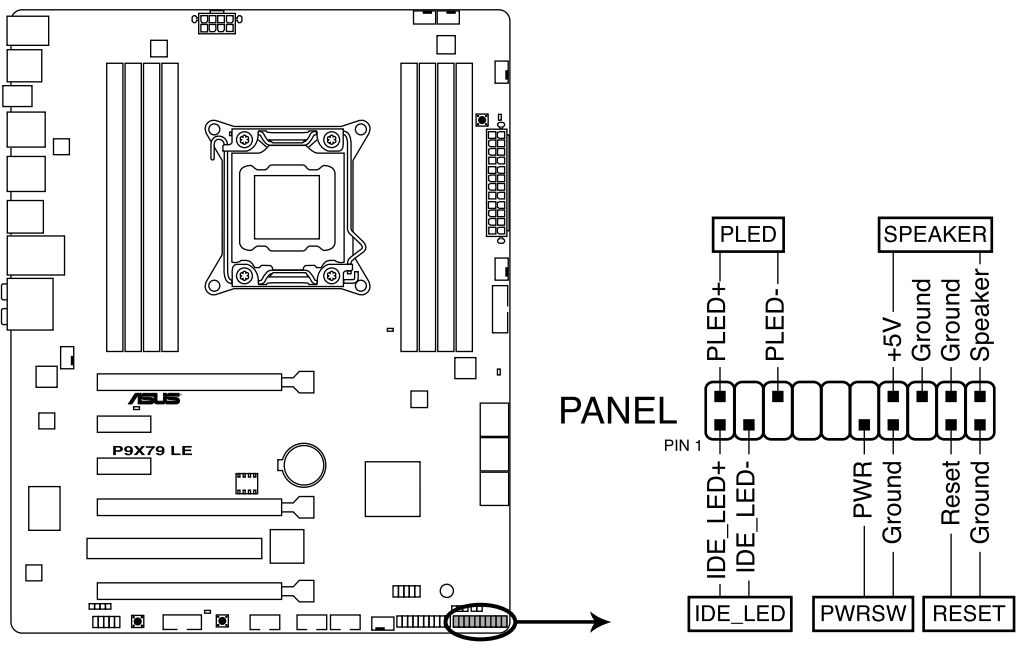

Indikaatorlampide ühendamiseks on emaplaadil olemas spetsiaalne nõelte kogumik mis ongi mõeldud arvuti korpuse esipaneeli lampide ja lülitite ühendamiseks. Lambid tuleb ühendada täpselt õigete nõelte otsa ühendades samuti õieti ka + ja – poolused antud nõelade otsa.

5. Jahutusventilaatori ühendamine (CPU)

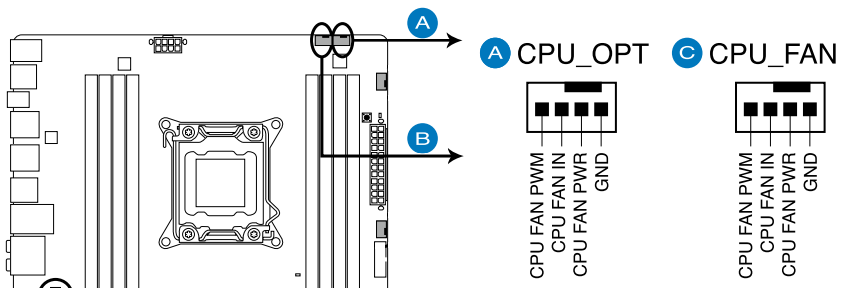

Protsessori jahutusventilaatori ühendamiseks on kaks pesa, üks on mõeldud peamise jahutuselemendi ventilaatorile ja vee bloki puhul pumbale ning teine on mõeldud teise ventilaatori jaoks, kui jahutusel peaks olema teine ventilaator .
Protsessori jahutusel on reeglina alati jahutuse ventilaatoril 4 nõela. Millest neljas tegeleb enamus aega jahutuse ülitäpse kontrollimisega.

6. Püsimälu ümberprogrammeerimine.

Kahjuks ei leidnud või ei oska leida antud asja kohta infot.
