Ehitusmaterjalid HÜDROISOLATSIOON 2 (0)

HÜDROISOLATSIOONMATERJALI​ KATSETAMINE



1. Töö​ eesmärk

Hüdroisolatsioonmaterjali  tiheduse  määramine. Materjali standarditele vastavuse kontroll.
Materjali​ tõmbejõu​ katsetamine.

2. Katsetatud​ materjal
​ ​​  ​​  ​​  ​​  ​​ Hüdroisolatsioonmaterjalid​ 4000S-1,​ 4000​ ja​  8000

3. Kasutatud​ vahendid
Tõmbemasin,  nihi,  digitaalne  kaal  KERN  440-33  täpsusega 0,01g,  joonlaud , kalkulaator,
metalltoru​ diameetriga​ ​​27,​ 54​ mm

4. Töö​ käik

​ ​​  ​​  ​​ ​4.1​ Mõõtmete​ määramine
  Katsekeha pikkuse,  laiuse  ja paksuse määramine. Kõiki

 kolme mõõdet

 määratakse nihikuga
ja​ joonlauaga.

​ ​​  ​​  ​​4.2​ Hüdroisolatsioonmaterjali​ tiheduse​ määramine

​ ​​  ​​ Määratakse​ mõõdetud​ katsekeha​ massi​ ning​ seejärel​ arvutatakse​ tihedust​ valemiga​ 1:

​ ​​  ​​  ​​  ​​  ​​  ​​  ​​  ​​  ​​  ​​  ​​  ​​  ​​  ​​  ​​  ​​  ​​  ​ p = m
o
​  x
​ ​​  ​​  ​​  ​​  ​​  ​​  ​​  ​​  ​​  ​​ ​(Valem​ 1)
v
​ 1000

m​ –​  proovikeha ​ mass​ [g]
ρo​ –​ puidu​ tihedus​ antud​ niiskussisaldusel​ [kg/m3]
V​ –​  proovikeha ​ ruumala​ [cm3]

4.3.​ Külmapaine​ määramine

Katekehad  on  külmutatud  -33
juures, ning kehad painutatakse ümber ringja toru. Kui
° C








painutamisel​ pragusid​ ei​ teki,​ siis​ hüdroisolatsioonmaterjal​ vastab​ stardandile.





5. Tulemused

Tabel​ 1.
Katsekehade ​ mõõtmed​ ja​ tihedus
Katsekeha  Katsekehade​ paksused​ [mm]   Laius​ ja​ pikkus
Mass​ [g]  Tihedus
nr
[kg/ m3 ]

h1
h2
h3
a
b


4000S-1
1,52
1,62
1,52
303
303
144,24
1,01
4000S-2
1,68
1,68
2,0
315
300
146,4
0,87
4000S-3
1,48
1,64
1,46
301
304
140,34
1,004
8000-1
1,86
1,78
1,74
302
302
151,44
0,92
8000-2
1,64
1,68
1,66
303
299
148,22
0,98
8000-3
1,68
1,74
1,62
299
302
148,26
0,98
4000-1
1,98
1,7
1,74
304
302
149,08
0,89
4000-2
1,64
1,44
1,58
303
302
146,88
1,03
4000-3
1,58
1,76
1,8
302
303
143,22
0,91

Tabel​ 2.
Katsekehade​ tõmbetugevusi​ iseloomustab​ joonis​ 1.
Katsekehade​ tõmbetugevus
Katsekeha​ nr  Maksimaalne
I_0​ [mm]
u​ [mm]
b​ [mm]
jõud​ [N]
4000-1
342
34
216
51.7
4000-2
325
46
188
50.5
4000-3
327
35
198
51.5
4000S-1
313
47
214
48.6
4000S-2
350
39
219
51.1
4000S-3
357
81
297
50.3
8000-1
236
104
36
51.1
8000-2
266
23
44
50.5
8000-3
261
30
53
49.8

I_0​ -​ ​​Mõõtebaasi​ pikkus/algne​ pikkus
u​ -​  pikenemine ​ purunemise​ hetkel
Maksimaalne​ jõud​ -​ jõud​ purunemisel
b​ -​ katsekeha​ riba​ laius

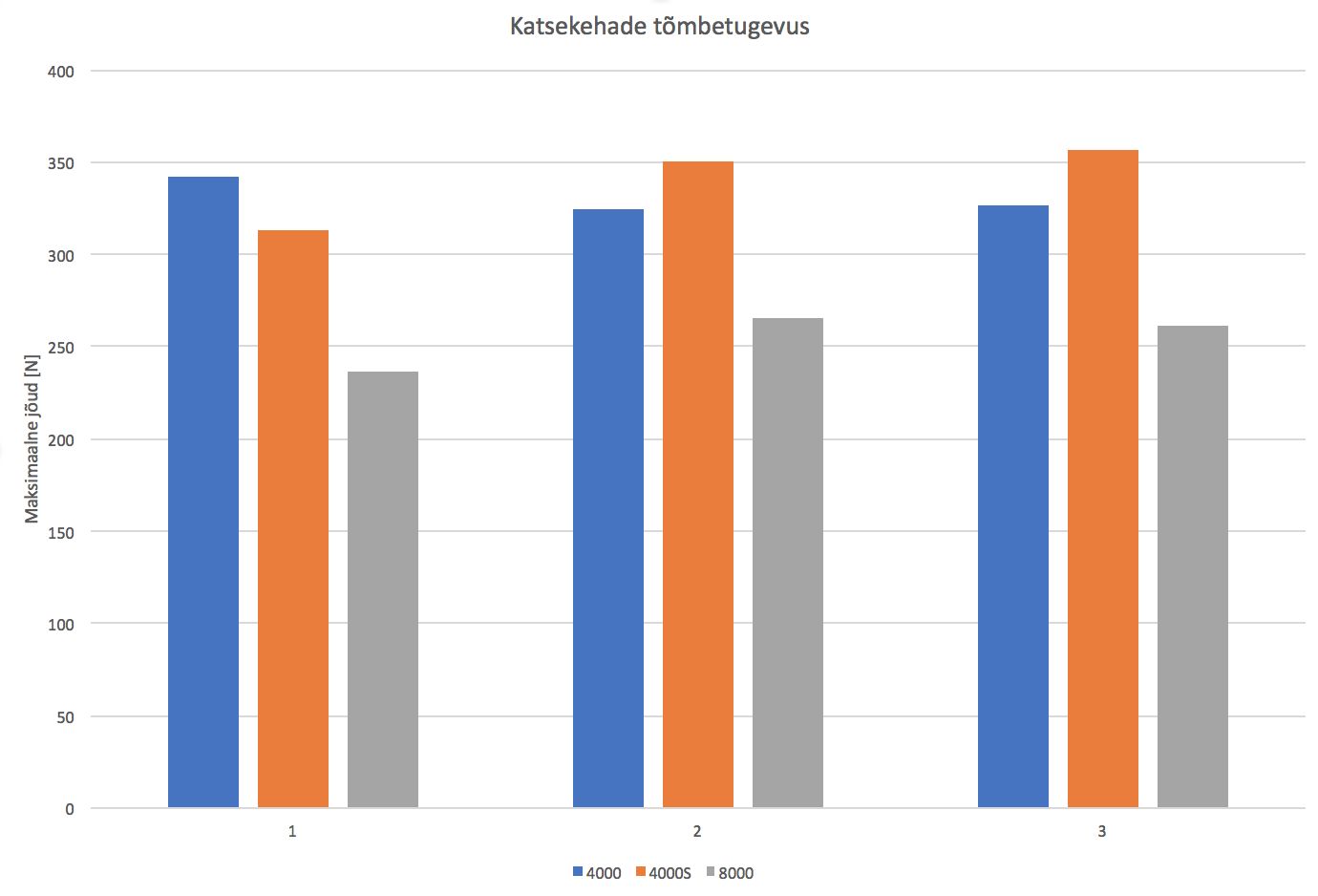

Joonis​ 1.
Katsekehade​ tõmbetugevused





Tabel​ 3.
Katsekehade​ liimliite​ tõmbetugevus
Katsekeha
max​ F​ [N]
l_0​ [mm]
u​ [mm]
b1​ [mm]
b2​ [mm]
4000
126
88
66
50
49.5
4000S
157
106
135
50.5
50
8000
252
74
34
50.8
51






Tabel​ 4.
Katsekehade​ pragunemine​ vähemalt​ 180​ kraadise​ painde​ puhul
Materjali​ tüüp
Katsekehade​ arv
Pragunes/ei​ pragunenud
4000
3​ katsekeha
ei​ pragunenud
4000S
3​ katsekeha
ei​ pragunenud
8000
3​ katsekeha
ei​ pragunenud


6. Järeldus

Materjali​ 8000​ paksus​ on​ standardis​ lubatust​ suurem​ (1,52 ± 0,02​ mm),​ kuid​ arvestame,​ et
väike​ erinevus​ tuleb​ sellest,​ et​ mõõdeti​ materjali​ paberiga​ kaetult.​ Antud​ materjali​ puhul
paindele/tõmbele​ nõutud​ vastupanu​ pole​ defineeritud​ (​ resistance ​ to​ deformation​ under​  load ​ -
no​ perfomance​ declared​)​ ,​ ehk​ selle​ üle​ diskuteerida​ pole​ võimalik.
Materjalide​ 4000​ ja​ 4000S​ puhul​ on​ samuti​ paksus​ meie​ katses​ enamasti​ lubatust​ suurem
(1,52 ± 0,02​ mm)​ standardi​ järgi,​ kuid​ jällegi​ mõõdeti​ materjali​ paberiga​ kaetuna.​ Antud
materjalide​ puhul​ paindele/tõmbele​ nõutud​ vastupanu​ pole​ defineeritud​ (​resistance​ to
deformation​ under​ load​ -​ no​ perfomance​ declared​)​ ,​ ehk​ ka​ selle​ üle​ diskuteerida​ pole
võimalik.
Katsetatavatest​ materjalidest​ on​ suurima​ tõmbetugevusega​ 4000S​ ning​ väiksemaga​ 8000.
Kuna​ katsekeha​ ümber​ metallist​ toru​ painutamisel​ ei​ pragunenud,​ võib​ väita,​ et​ see​ vastab
standarditele.​ Kuna​ katses​ oli​ näha,​ et​  paindetugevus ​ on​ suur​ -​ materjal​ paindus​ eemalduvate
näpitsate​ vahel​ märgatavalt​ palju,​ eeldab​ see​ seda,​ et​ tegu​ on​ hea​  materjaliga ​ -​ juhul​ kui​ mõni
katusekivi ​ alla​  kukub ,​ siis​ on​ materjal​ piisavalt​ elastne,​ et​ mitte​ puruneda,​ kui​ tegu​ pole​ just
suurejoonelise​ varinguga.
