Ehituskorraldus 3 kodutöö VÕRKGRAAFIKU KOOSTAMINE, ARVUTUS JA OPTIMEERIMINE (0)

          VÕRKGRAAFIKU KOOSTAMINE, ARVUTUS JA  OPTIMEERIMINE  EPX5520 EHITUSKORRALDUS  3.  KODUTÖÖ                                      Tallinn 2020

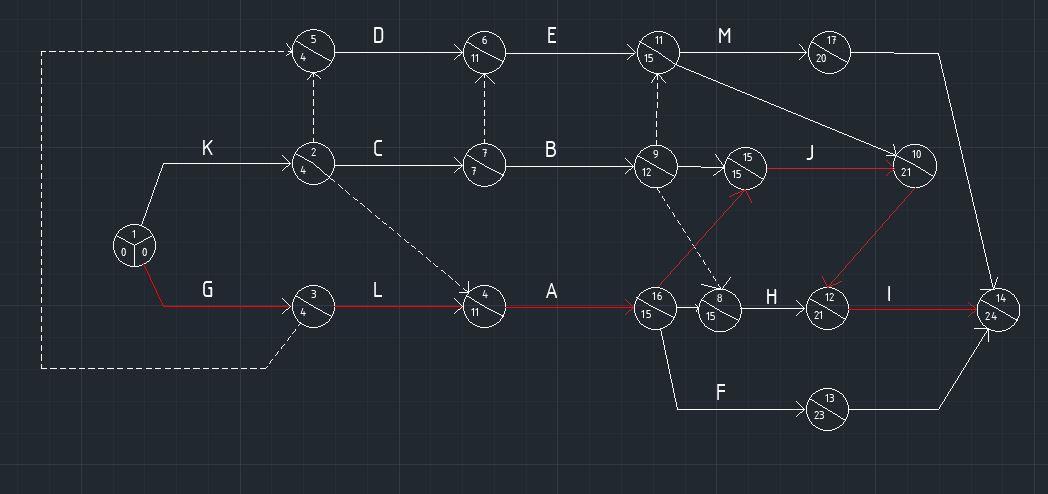

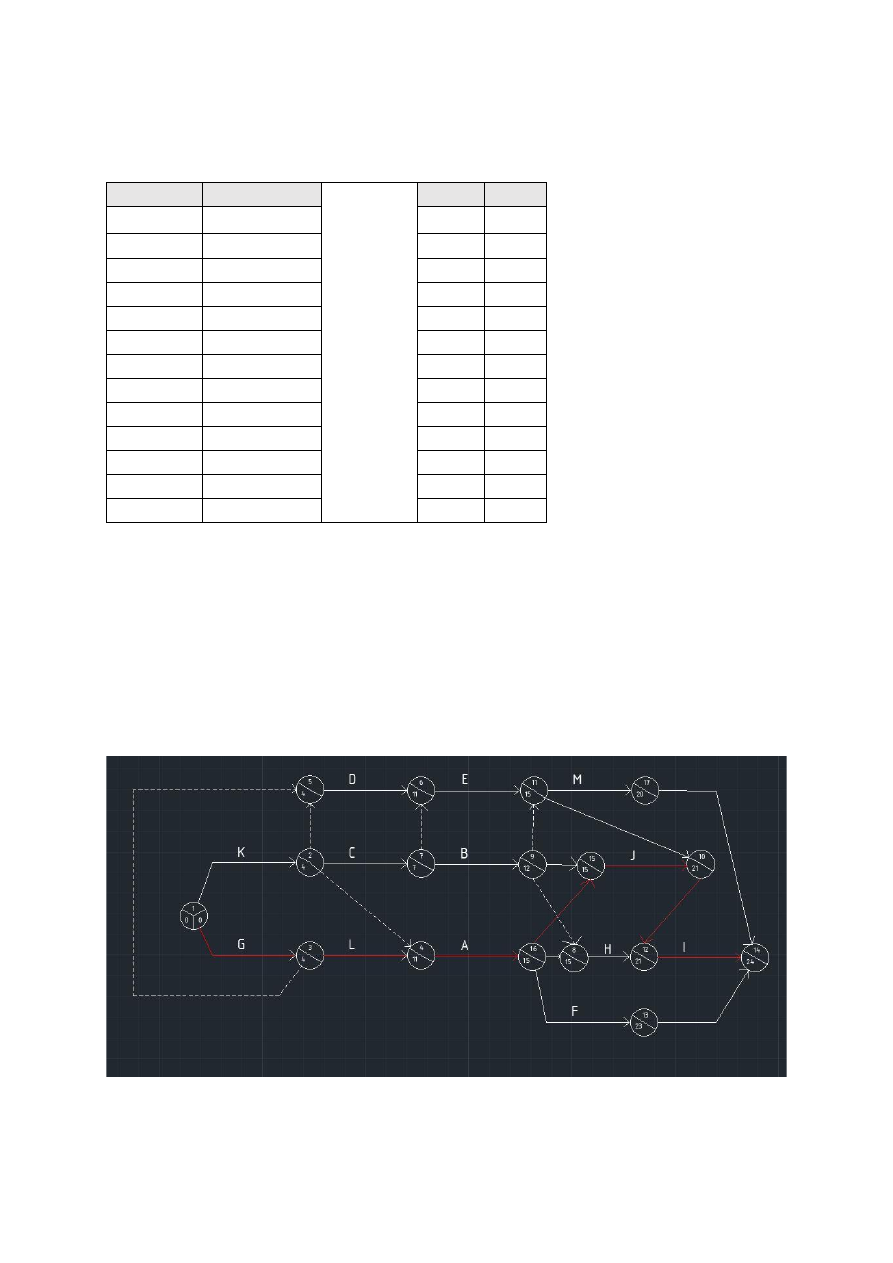

SELETUSKIRI  1.1 Lähteandmed  Töö  Eelnevad tööd     Ajakulu  Töölisi  A  LK  4  3  B  C  5  4  C  K  3  6  D  KG  7  7  E  CDG  4  3  F  ALK  8  4  G  -  4  6  H  BA  5  5  I  JEH  3  4  J  BA  6  3  K  -  4  6  L  G  7  4  M  EB  5  5    Tabel 1. Lähteandmed    2.  Töö käik  2.1 Esialgne variant  Tabelis 1 on toodud lähteandmed koos tööde järkudega. Joonisel 1 on toodud lähteandmetele vastav  võrkgraafik, mis on edasiste arvutuste aluseks.    Joonis 1. Esialgne võrkgraafik


  Punasega on toodud võrkgraafikus kriitiline tee.    Võrkgraafiku arvutused on kantud tabelisse 2, kus:  T VA - töö varajane algus  T HA - töö hiline algus  T HL - töö hiline lõpp  T VL - töö varajane lõpp  r - ajareserv (r = T HA - TVA = THL - TVL)  Töö  i  j  t  TVA  TVL  THA  THL  r  töölisi  1  2  3  4  5  6  7  8  G  1  3  4  0  4  0  4  0  6  K  1  2  4  0  4  7  11  7  6  L  3  4  7  4  11  4  11  0  4  C  2  7  3  4  7  8  11  4  6     3  5  0  4  4  8  8  4     D  5  6  7  4  11  7  14  3  7     2  5  0  4  4  8  8  4        2  4  0  4  4  11  11  7     B  7  9  5  7  12  10  15  3  4     7  6  0  7  7  11  11  4     A  4  16  4  11  15  11  15  0  3  E  6  11  4  11  15  14  18  3  3  J  15  10  6  15  21  15  21  0  3     9  11  0  12  12  15  15  3        9  15  0  12  12  15  15  3        9  8  0  12  12  15  15  3     H  8  12  5  15  20  16  21  1  5  F  16  13  8  15  23  16  24  1  4     16  15  0  15  15  15  15  0        16  8  0  15  15  16  16  1     M  11  17  5  15  20  18  24  4  5     11  10  0  15  15  21  21  6        10  12  0  21  21  21  21  0     I  12  14  3  21  24  21  24  0  4     13  14  0  23  23  24  24  1        17  14  0  20  20  24  24  4       Tabel 2. Esialgse võrkgraafiku arvutused

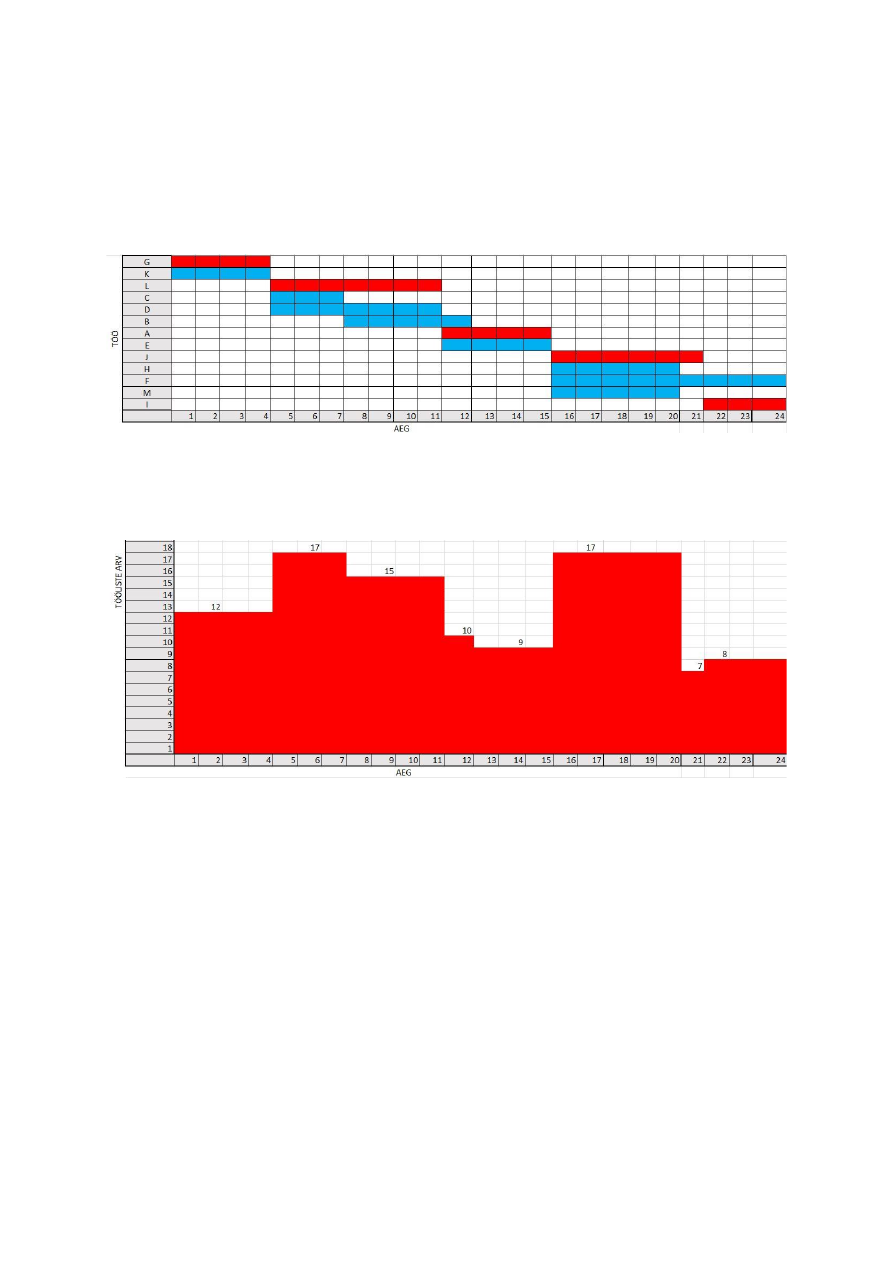

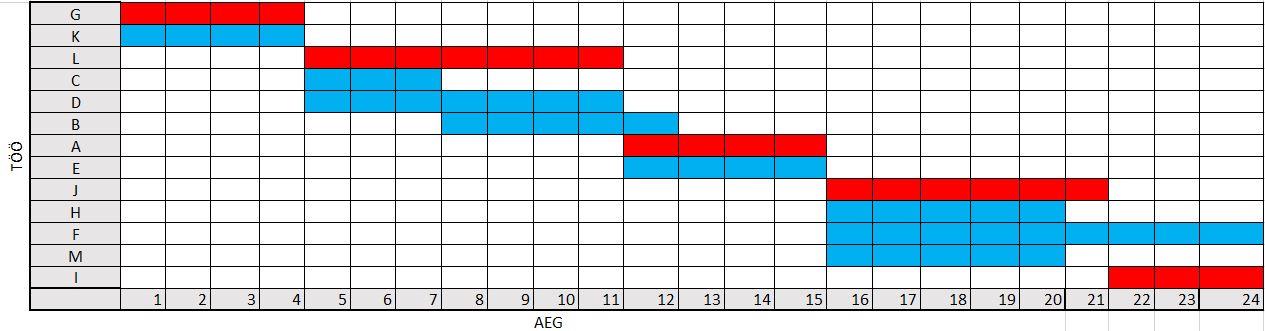

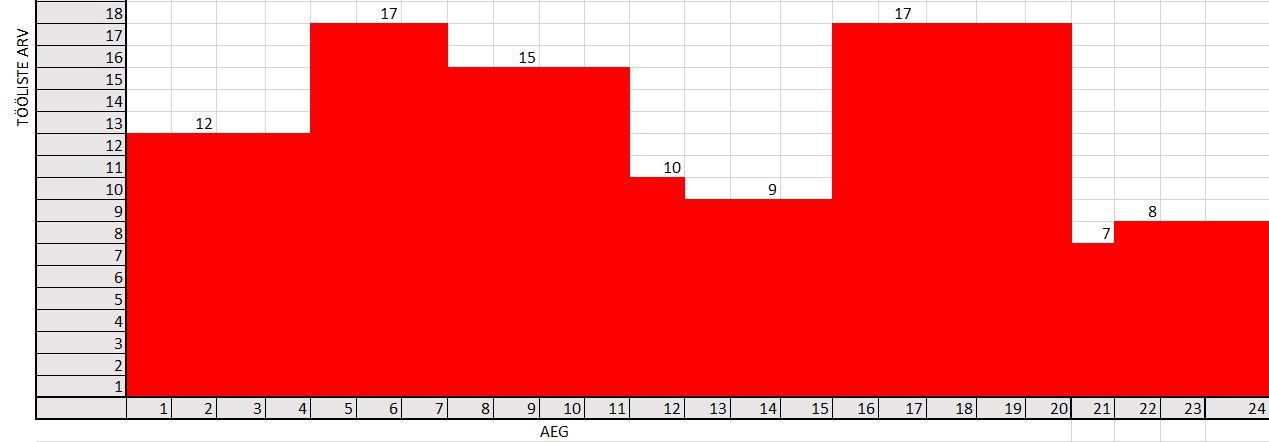

Algse variandi puhul osutus kriitilise tee pikkuseks 24 nädalat, millest kiiremini ei saa tööd  teha.   Esialgse variandi joongraafik on toodud joonisel 2, kus punasega on märgitud kriitilise tee  peal asuvad tööd.    Joonis 2. Esialgse variandi joongraafik  Tööjõu vajadus antud variandile on toodud joonisel 3.    Joonis 3. Esialgse variandi tööjõu vajadus    Maksimaalselt on korraga objektil 17 töölist, kokku on tööjõu vajadus 312 töölist, seega  keskmine tööjõu vajadus on 312/24=13. Tööjõu ebaühtlase kasutamise koefitsient on 0,76.     2.2 Lühendatud variant    Ehituskestust tuleb lühendada 25% võrra, seega on vaja juurde tööjõudu nii palju, et  varasema 24 päeva asemel saaks töö tehtud 18 päevaga. Selle saavutamiseks lisasin ühe

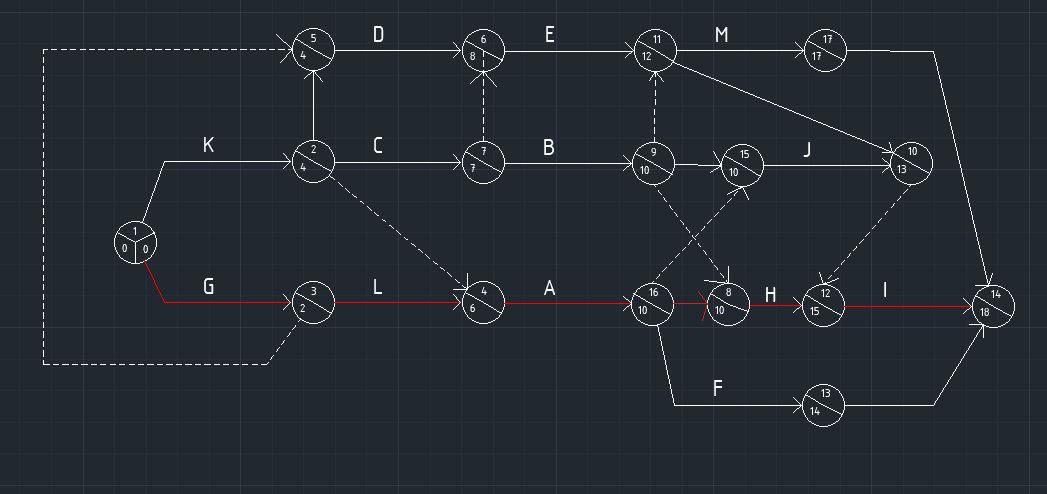

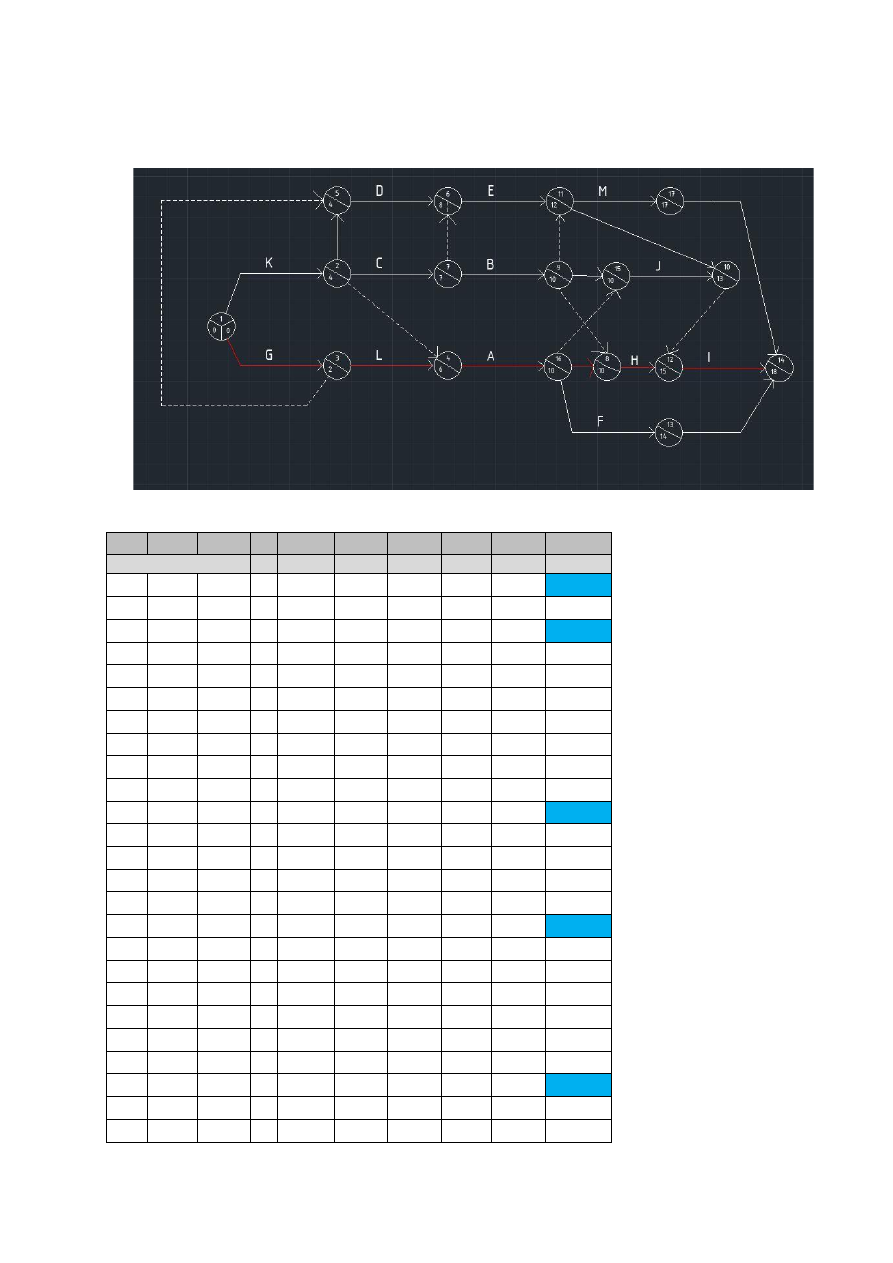

lisa brigaadi töödele L, F, G, D, J ja B. Uus võrkgraafik on joonisel 4 ja uue võrkgraafiku  arvutused on tabelis 3. Lühendades töö kestust, muutus ka ehituse kriitiline tee.     Joonis 4. Muudetud võrkgraafik.  Töö  i  j  t  TVA  TVL  THA  THL  r  töölisi  1  2  3  4  5  6  7  8  G  1  3  2  0  2  0  2  0  12  K  1  2  4  0  4  2  6  2  6  L  3  4  4  2  6  2  6  0  8  C  2  7  3  4  7  6  9  2  6     3  5  0  2  2  4  4  2     D  5  6  4  4  8  5  9  1  14     2  5  0  4  4  5  5  1        2  4  0  4  4  6  6  2     B  7  9  3  7  10  9  12  2  8     7  6  0  7  7  8  8  1     A  4  16  4  6  10  6  10  0  3  E  6  11  4  8  12  9  13  1  3  J  15  10  3  10  13  12  15  2  6     9  11  0  10  10  11  11  1        9  8  0  10  10  11  11  1     H  8  12  5  10  15  10  15  0  5  F  16  13  4  10  14  14  18  4  8     16  15  0  10  10  12  12  2        16  8  0  10  10  10  10  0     M  11  17  5  12  17  13  18  1  5     11  10  0  12  12  15  15  3        10  12  0  13  13  15  15  2     I  12  14  3  15  18  15  18  0  4     17  14  0  17  17  18  18  1        13  14  0  14  14  18  18  4

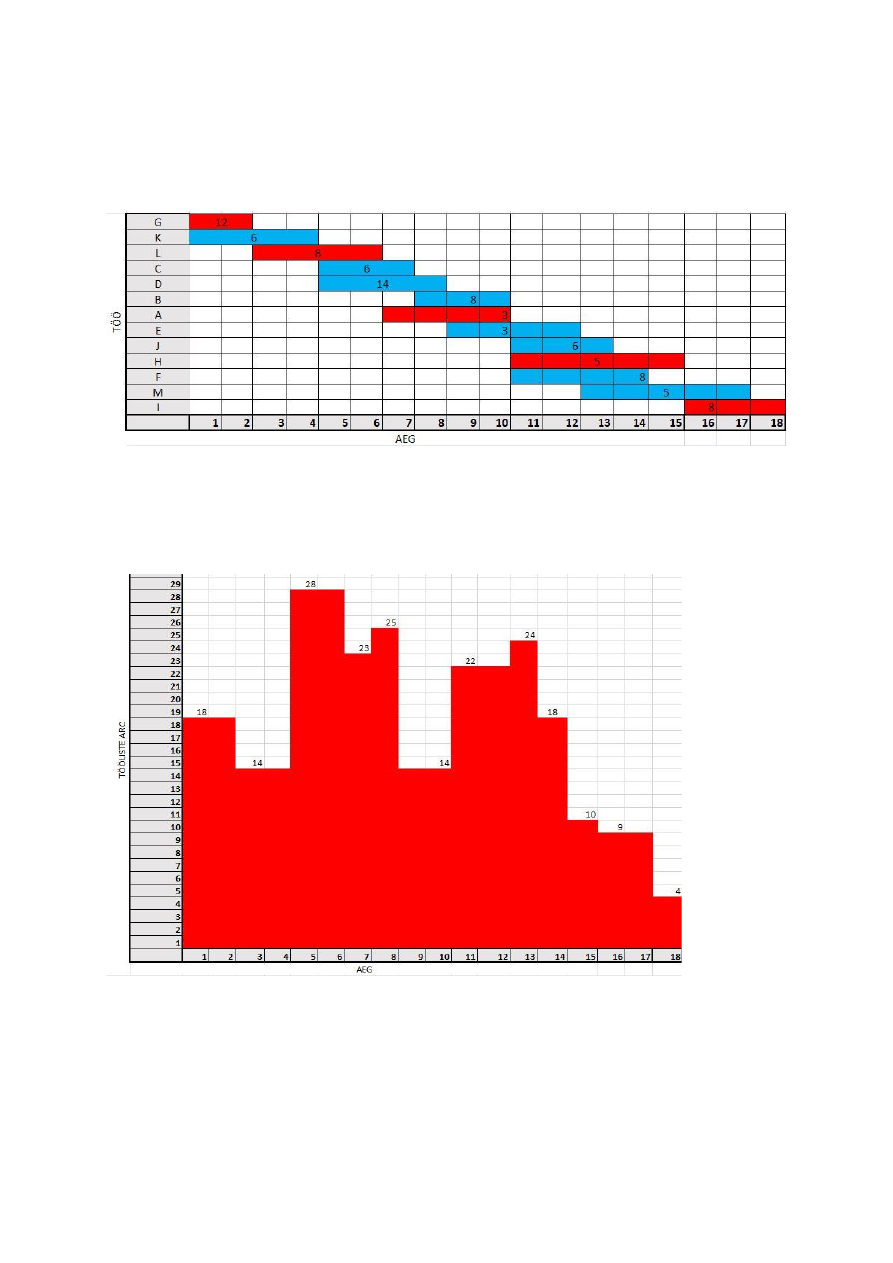

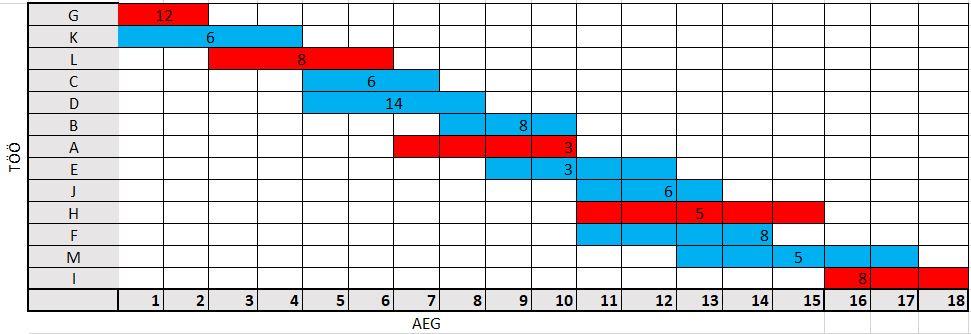

Tabel 3. Muudetud võrkgraafiku arvutused.  Tabelis on sinisega toodud tööd ja ajad, mida muudeti. Lühendatud ehituskestusega  joongraafik on toodud joonisel 5.     Joonis 5. Lühendatud ehituskestusega joongraafik    Lühendatud ehituskestusega joongraafikule vastav tööjõu vajaduse graafik on toodud joonisel

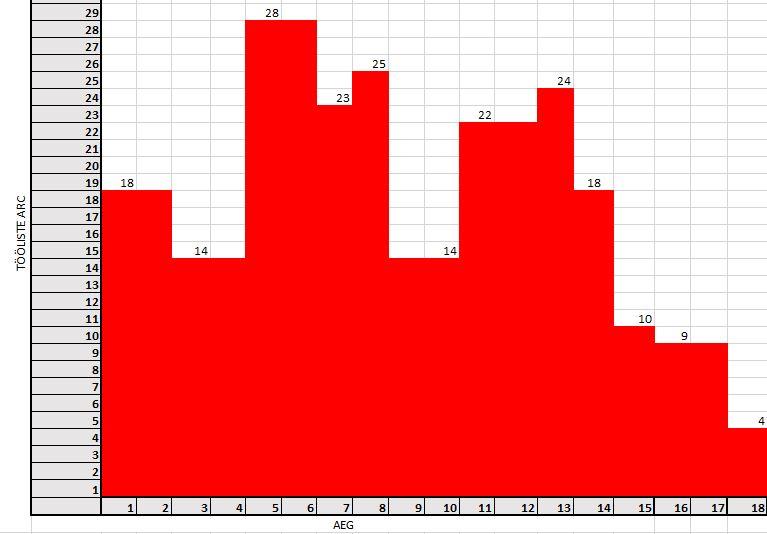

6.     Joonis 6. Lühendatud ehituskestusega tööjõu vajaduse graafik  Kõige rohkem on korraga platsil 28 töölist, kokku on tööjõu vajadus 314, seega keskmine  tööjõu vajadus on 18. Tööjõu ebaühtlase kasutamise koefitsient on 0,64.    Töö aega suutsin lühendada, kuid tööjõu ebaühtlase kasutamise koefitsient langes.
