Ehitushanke juhtimise KODUTÖÖ 3 (0)


  TALLINNA TEHNIKAÜLIKOOL  INSENERITEADUSKOND  Tartu Kolledž






  EHITUSHANKE JUHTIMINE    KODUTÖÖ 3  NTS1550  VARIANT 128











  Tartu 2020


2  Sisukord

1 Lähteülesanne ..................................................................................................................... 3   1.1 Võrkgraafiku koostamine, arvutus ja optimeerimine .................................................. 3   2 Koostada võrkgraafik ......................................................................................................... 4   3 Võrkgraafiku arvutused, kriitiline teekond, joongraafik ja tööjõuvajadus ......................... 5   3.1 Kriitiline teekond ......................................................................................................... 5   3.2 Arvutuste tabel, joongraafik ja tööjõuvajadus ............................................................. 6   4 Esialgse võrkgraafiku optimeerimine ................................................................................. 7   4.1 Uus kriitiline teekond .................................................................................................. 7   4.2 Optimeeritud arvutuste tabel, joongraafik ja tööjõuvajadus ....................................... 8   5 Kokkuvõte .......................................................................................................................... 9

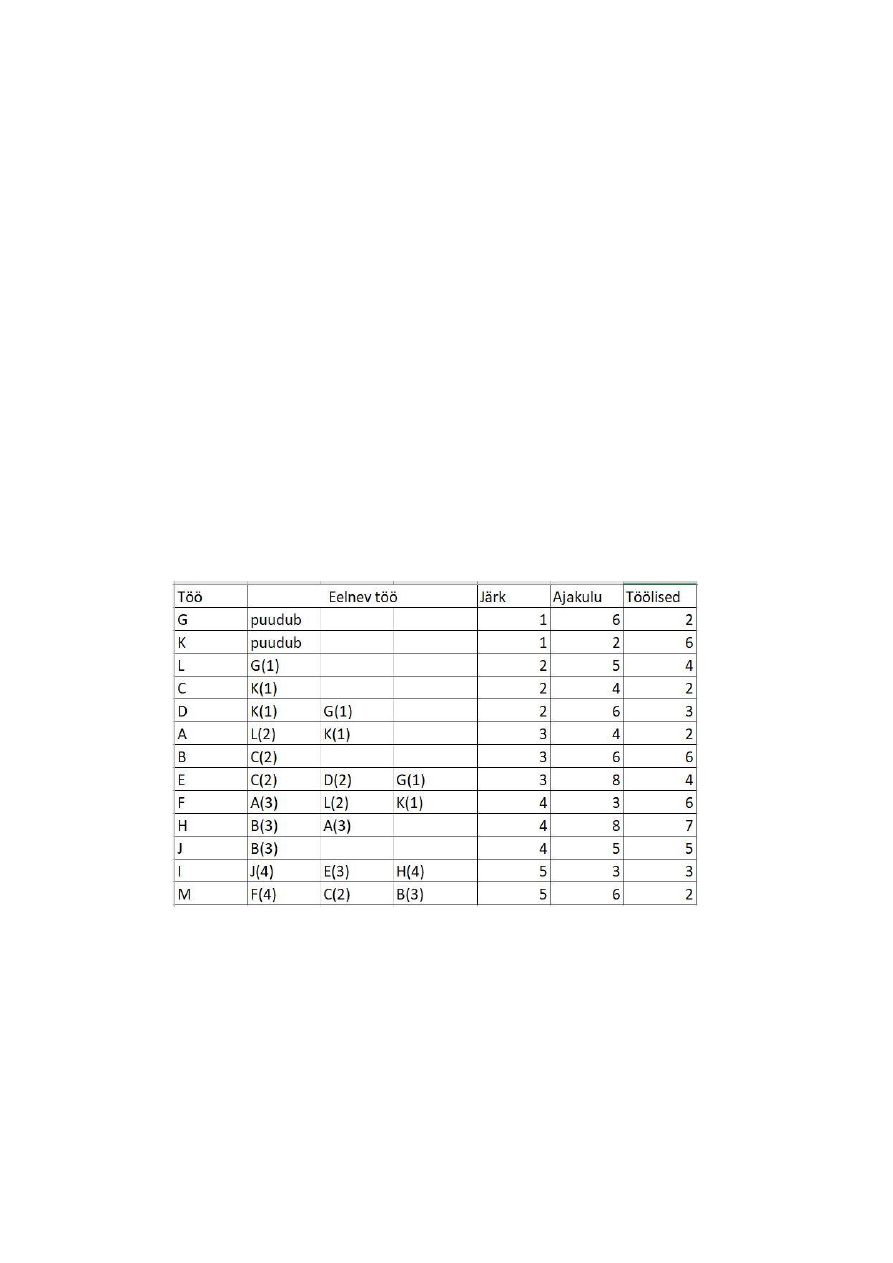

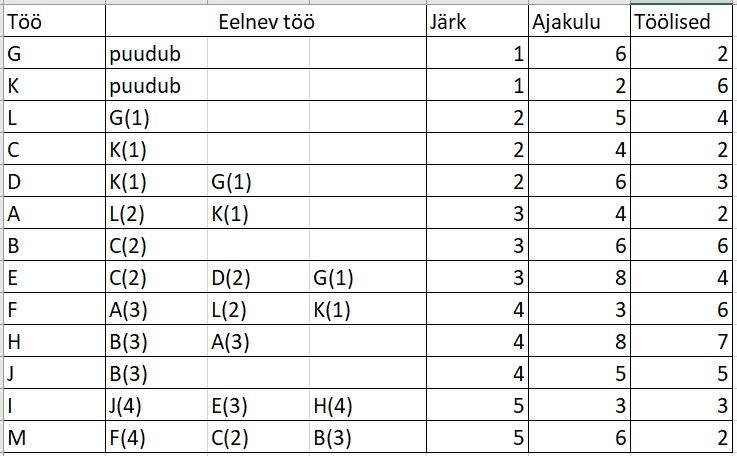

3  1 Lähteülesanne  1.1 Võrkgraafiku koostamine, arvutus ja optimeerimine  1)  Koostada võrkgraafik, lähtudes kõigist graafikute koostamise  reeglitest.   2)  Arvutada võrkgraafik, koostada kalender‐(joon‐)graafik tööde varajaste alguste järgi  ning tööjõu vajaduse graafik. Püüdke optimeerida tööjõu kasutamist, lähtudes tööjõu  ebaühtlasest kasutamisest, näidata muutusi tööjõu vajaduse graafikul.  3)  Lühendada ehituskestust vähemalt 25%, kusjuures täiendava tööjõu juurde toomine  on lubatud vaid sama suurte brigaadide kaupa. Saadud variandiga tehke analoogsed  toimingud  nagu  ka  esialgse  variandiga  (koostada  mõistlik  joongraafik  ning  tööjõu  vajaduste graafikud).  4)  Lähteandmed (järjestatud korrektses järjekorras):

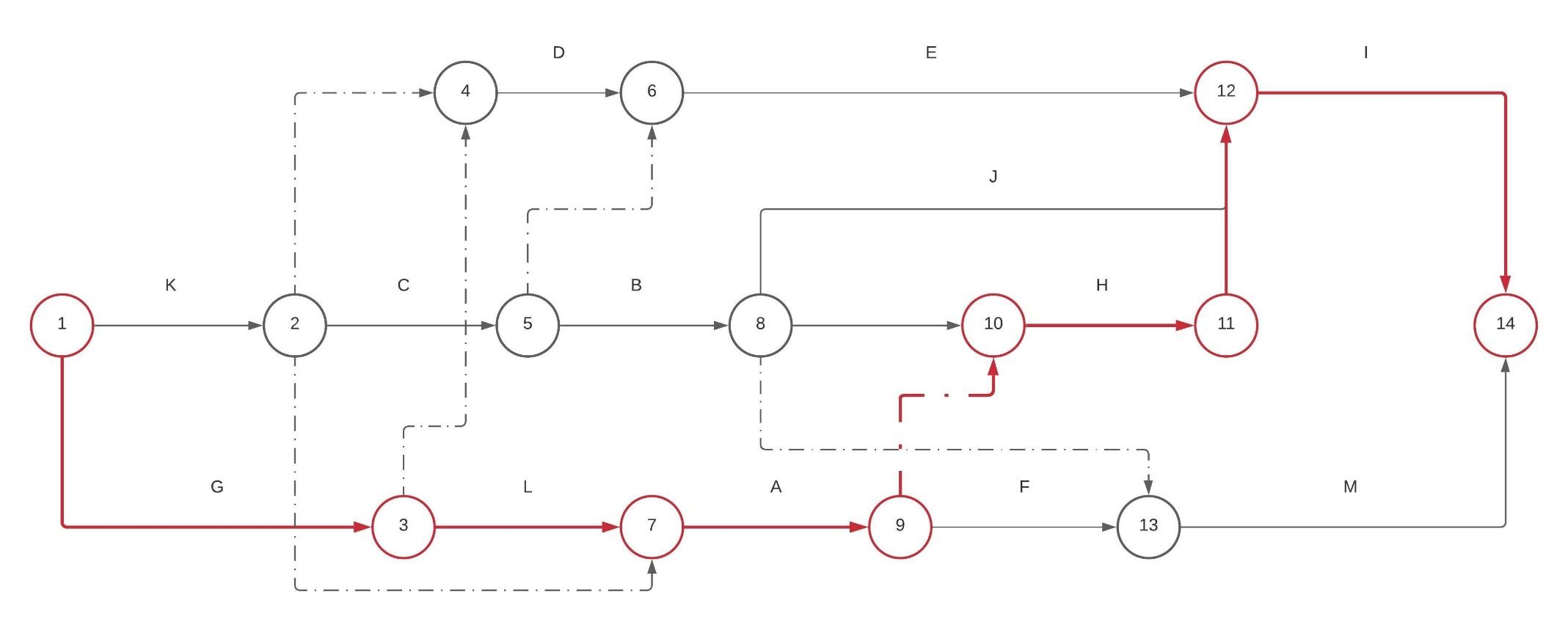

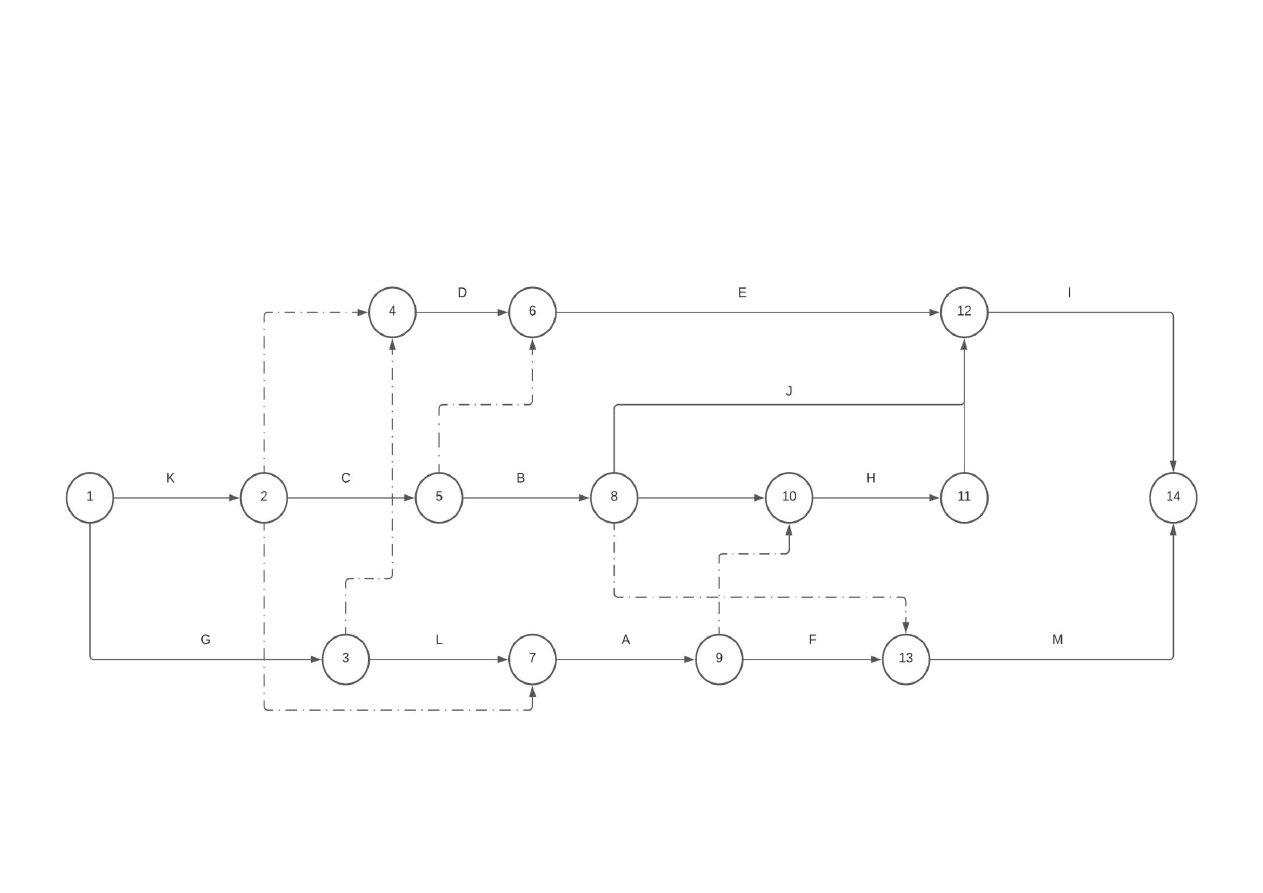

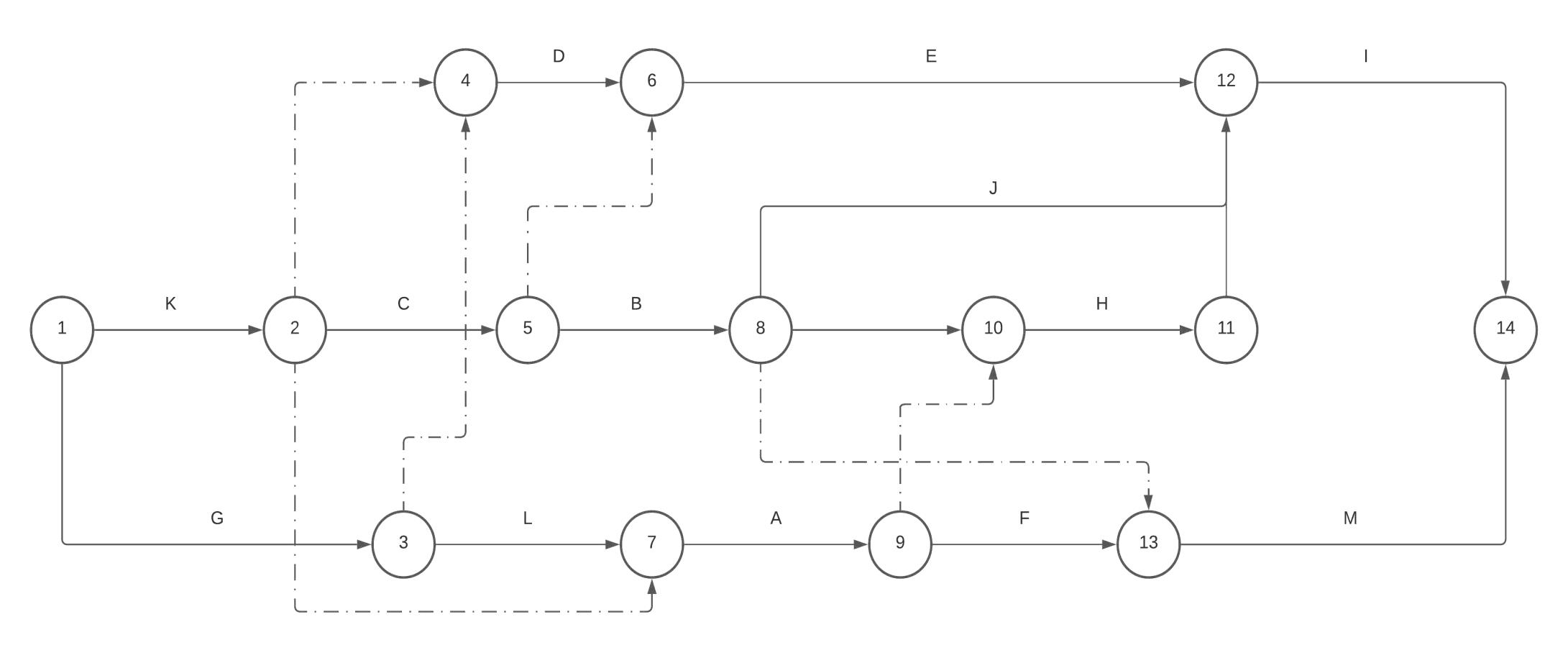

  2 Koostada võrkgraafik  Graafiku  koostamisel  lähtusin  graafiku  koostamise  reeglites  ning  allolev  graafik  on  juba  lihtsustatud  versioon.  Lisaks  on  graafiku  kõrval  juba  korrektselt järjestatud algandmed.

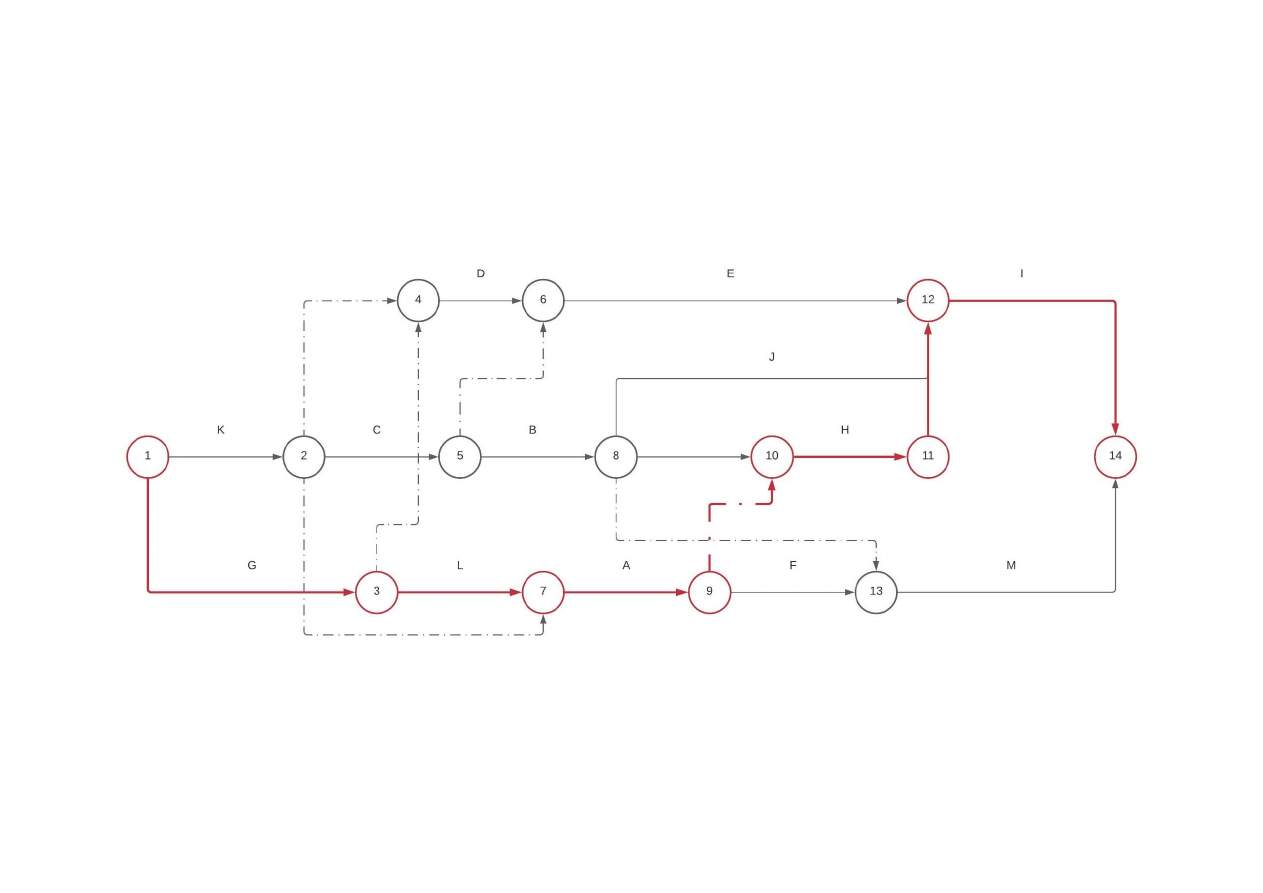

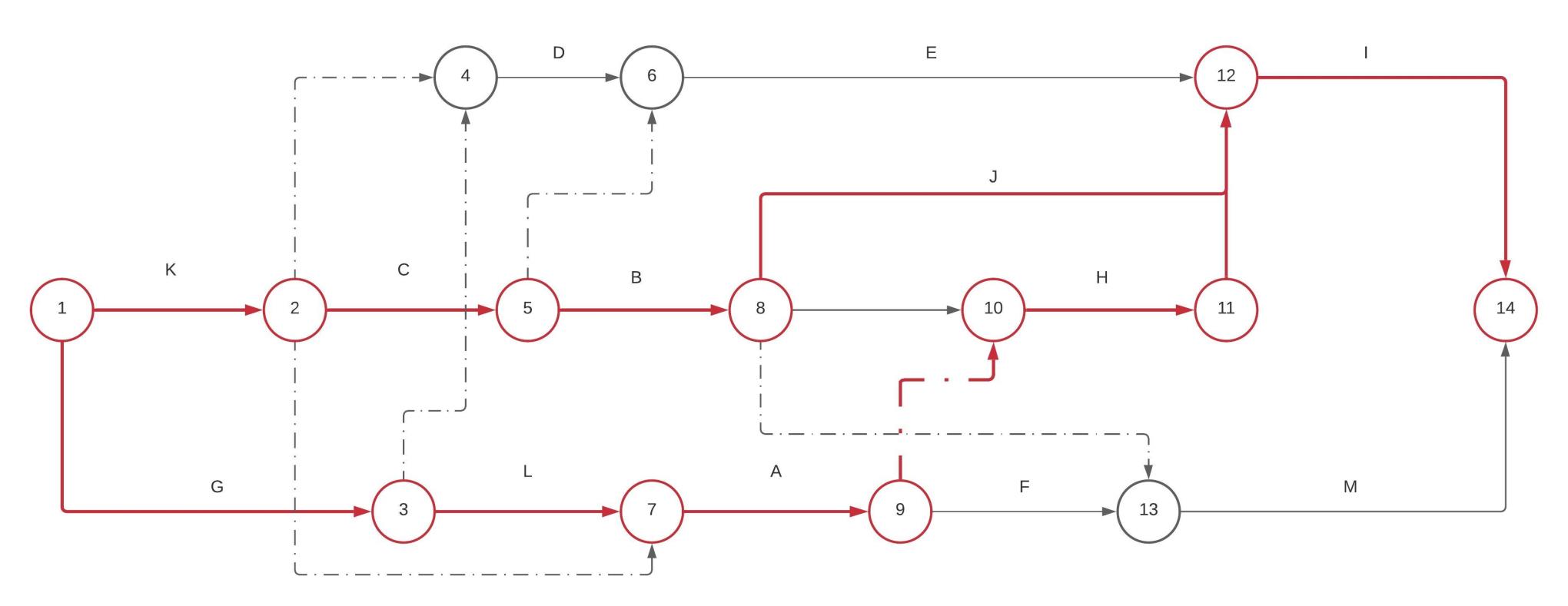

5  3 Võrkgraafiku arvutused, kriitiline teekond, joongraafik ja tööjõuvajadus  3.1 Kriitiline teekond

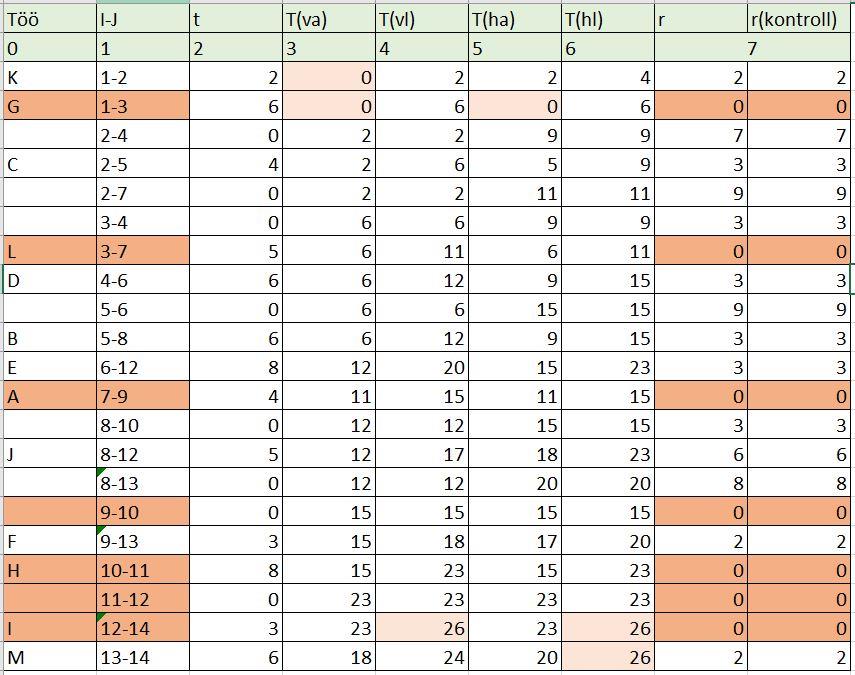

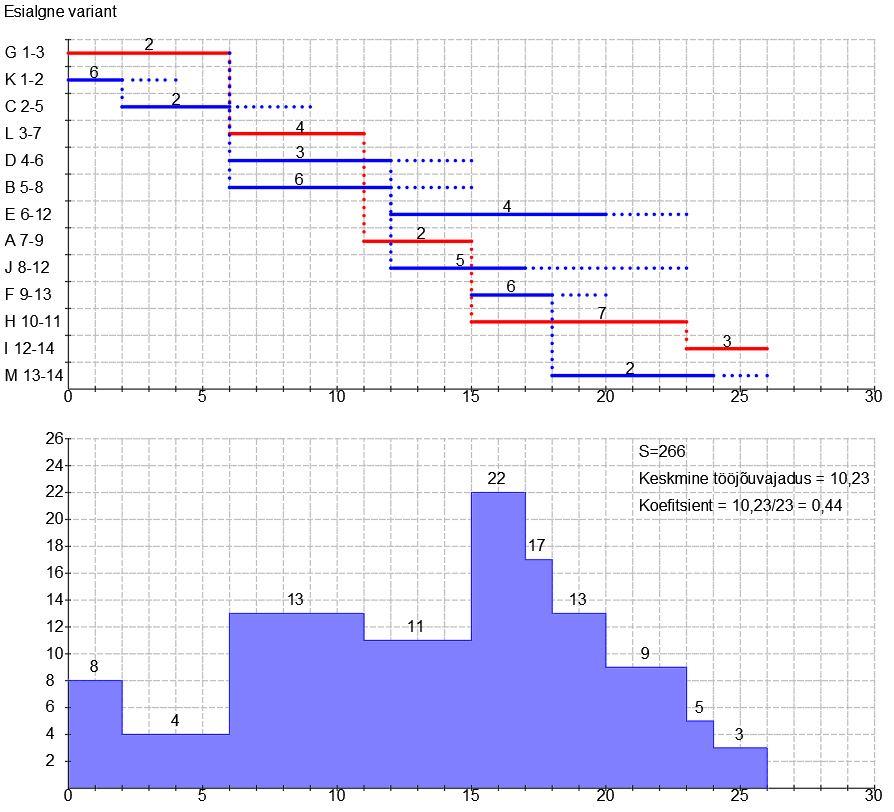

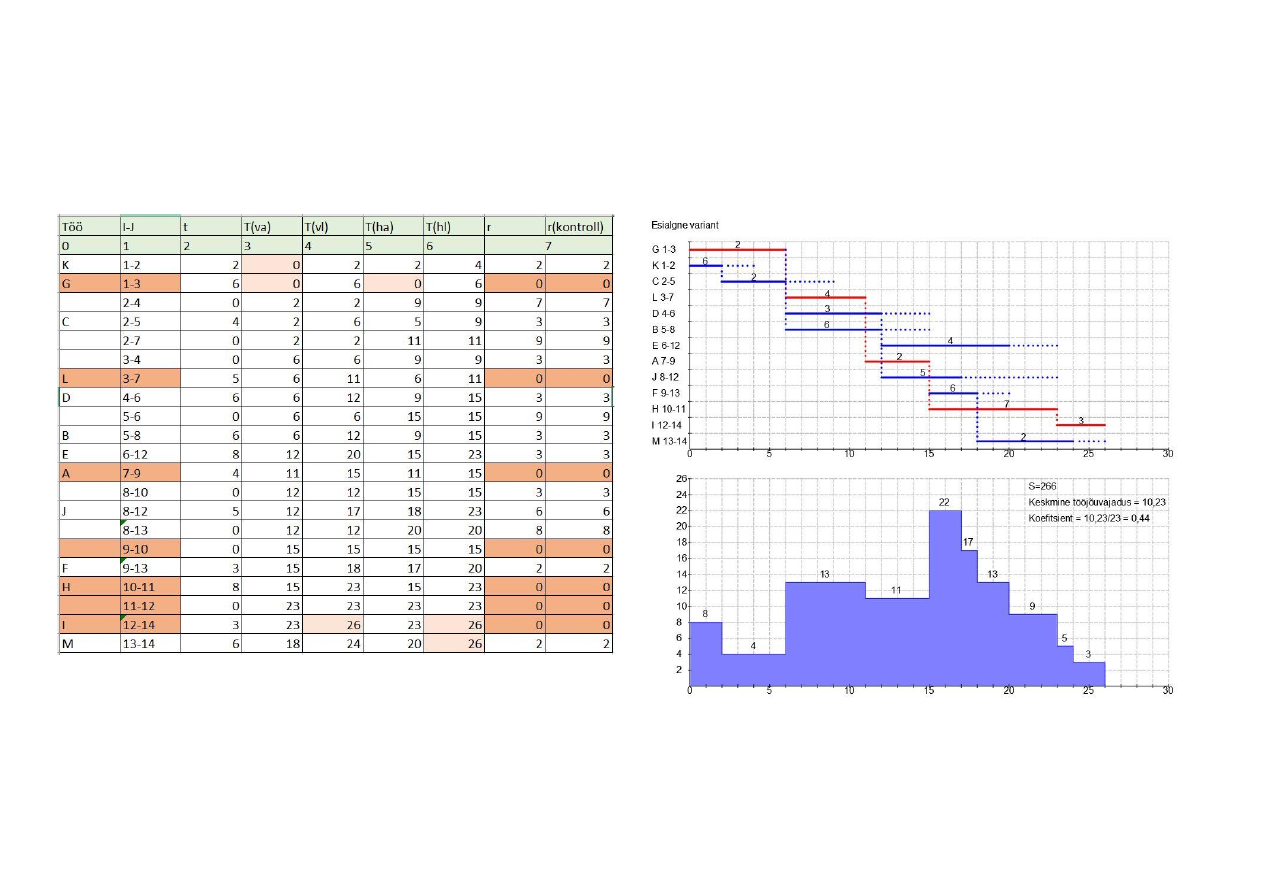

6  3.2 Arvutuste tabel, joongraafik ja tööjõuvajadus  Tabelis  on  kõik  vajalikud  arvutused,  lisaks  tegin  reservajale  kontrolli.  Joongraafikul  on  punasega  kriitiline  teekond  ning  sinisega  märgitud  ülejäänud tööd. Punktiirjoonega märgitud tööde omavahelised seosed ning reservaeg.

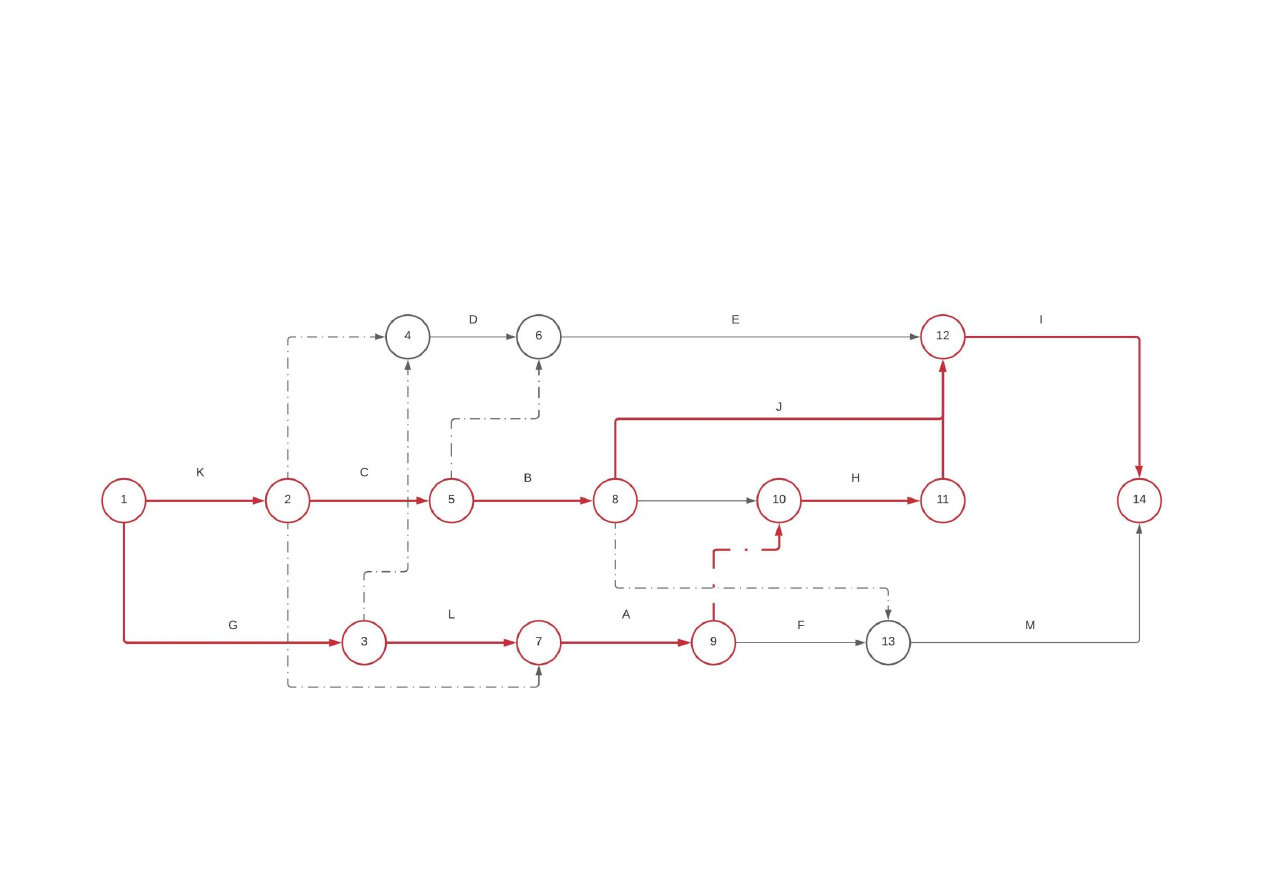

7  4 Esialgse võrkgraafiku optimeerimine  Optimeerisin tööde käiku lisades täiendavad brigaadid töödele A, E, H, M. Sellega muutusid lühemaks nende tööde jaoks vajalikud ajad.   4.1 Uus kriitiline teekond

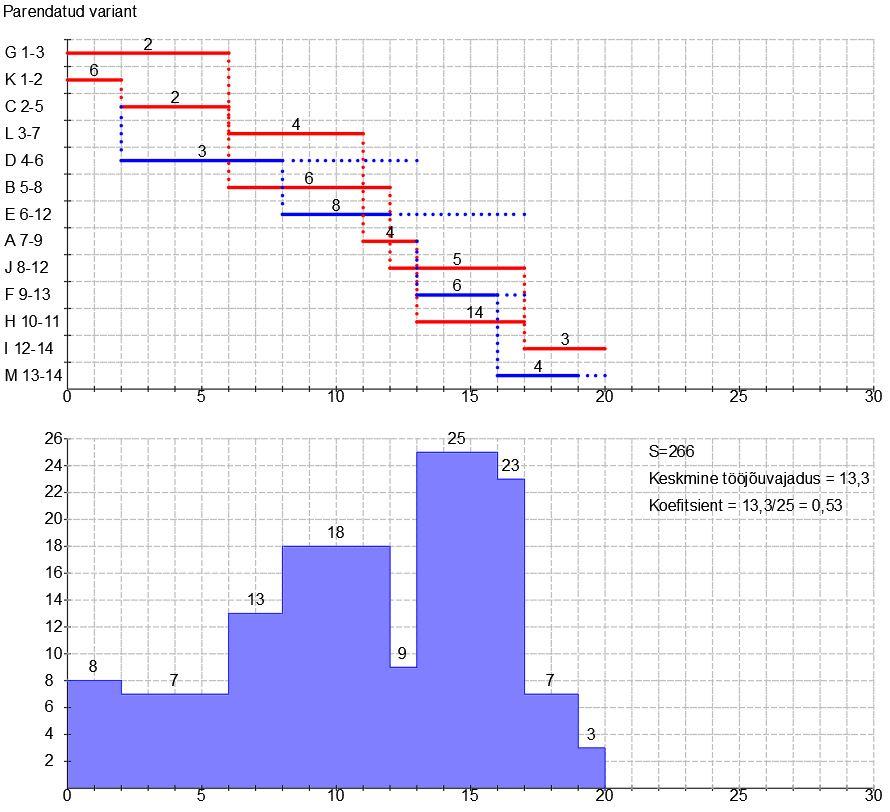

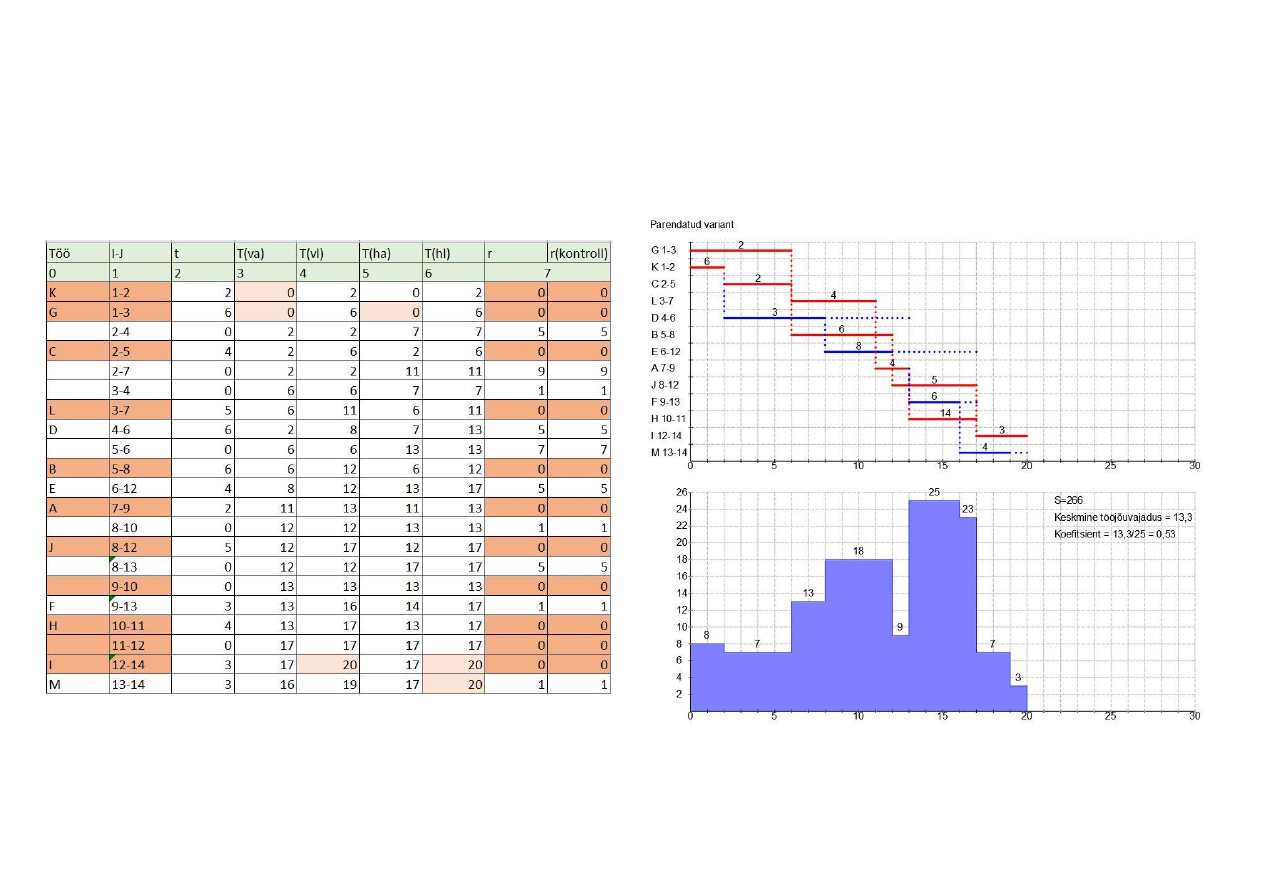

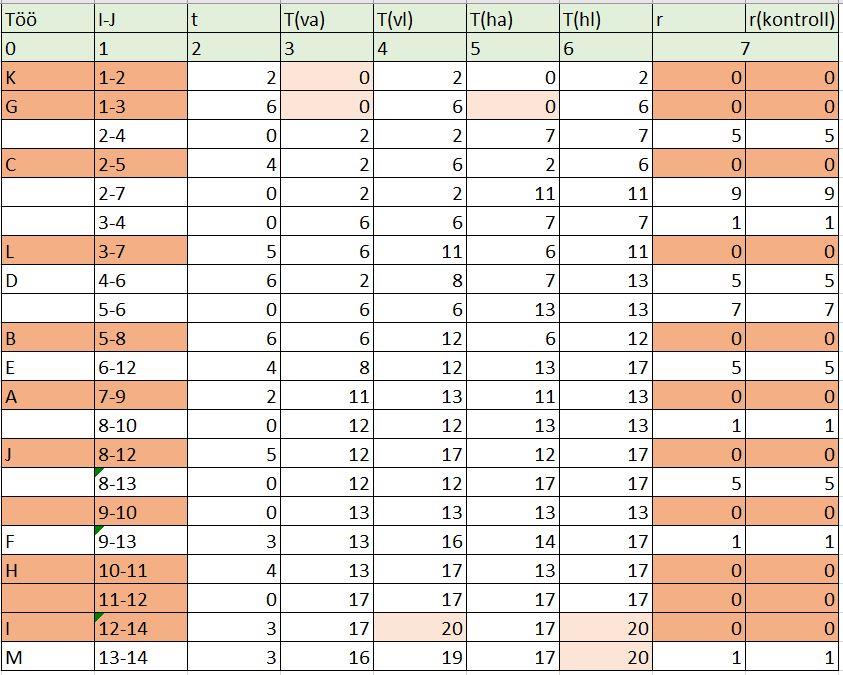

8  4.2 Optimeeritud arvutuste tabel, joongraafik ja tööjõuvajadus  Tabelist  on  näha,  et  on  tekkinud  uus  kriitiline  teekond  ning  ehituskestus  on  vähenenud  märkimisväärselt.  Joongraafikul  on  punasega  kriitiline  teekond ning sinisega märgitud ülejäänud tööd. Punktiirjoonega märgitud tööde omavahelised seosed ning reservaeg.


  5 Kokkuvõte  Parendatud  variant  tuli  märkimisväärselt parem  kui  esialgne variant,  ehituskestus lühenes  26-lt ajaühikult 20-le, mis on 23%. Lisaks suurenes koefitsient 0,44-lt 0,53-le. Pean siinkohal  mainima, et see jääb alla lähteandes püstitatud lävendi, aga projekti saab lühendada veel töö  I kaudu. Tuues tööle I juurde lisabrigaad nihkub kriitiline teekond üle tööle M. Lühendades  tööd I oleks projekti kogukestus 19 ajaühikut ehk kokku 27% lühem. Ma hetkel seda tööd ei  lühendanud  kuna  see  sõltub  majanduslikest  arvutustest,  kas  selline  lühendamine  oleks  otstarbekas.  Kliendiga  arutaksin  selle  küsimuse  veel  läbi,  aga  üldiselt  soovitaksin  talle  kindlasti parendatud varianti.
