Bizagi näidis (1)

Protsessi üldkuju:
•

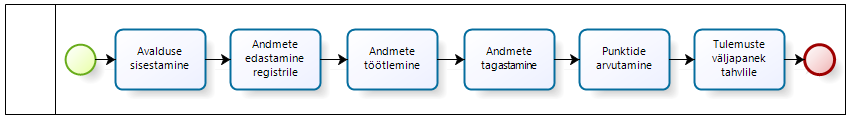

Koostada protsess, mis koosneb järgmistest tegevustest (NB! Kasutada õigeid tegevuste
tüüpe):
1. Avalduse sisestamine;
2. Andmete edastamine registrile;
3. Andmete töötlemine;
4. Andmete tagastamine;
5. Punktide arvutamine;
6. Tulemuste väljapanek  tahvlile .
•
Koostada protsess, mis:
1. algab iga päev kell 14.00;
2. algab  saabuva  sõnumi peale;
3. algab teatud reegli või tingimuse korral;
4. algab mõnelt  teiselt  protsessilt saadava signaali korral;
5. võib alata ühe või mitme erineva sündmuse korral;
6. koosneb alamprotsessist ja võib lõppeda veaga;
7. koosneb kahest samaaegselt tehtavast tegevusest (millal protsess lõpeb?);
8. koosneb kahest tegevusest, millest saab teha ainult ühe tegevuse;

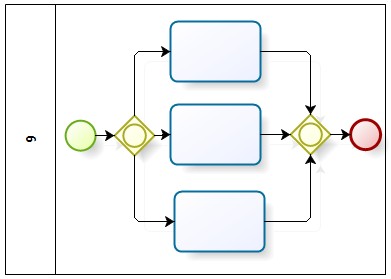

9. koosneb kolmest tegevusest, millest tehakse kaks tegevust (millal protsess lõpeb?)
10. koosneb kahest tegevusest, teine tegevus teostatakse pärast sõnumi saabumist;
11. koosneb kahest tegevusest, kus teine tegevus teostatakse esimese õnnestumisel,
vastasel juhul protsess katkeb;
12. koosneb kahest tegevusest, kus teine tegevus teostatakse esimese õnnestumisel,
vastasel juhul lõpeb protsess veateatega;
•

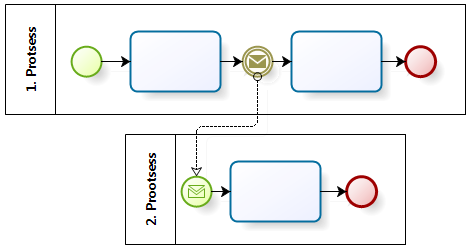

Koostada kaks protsessi, kus teine protsess algab esimeselt protsessilt  saadetud  sõnumi
peale.
•
Tootmisettevõte toodab puust auruvedureid. Tootmiseks vajalikud materjalid on ettevõtte
laos või tellitakse vastavalt vajadusele erinevatelt hankijatelt. Tellitud materjalid
paigutatakse lattu. Vastavalt  kliendilt  saabunud tellimusele komplekteeritakse laos vajalikud
materjalid ja  saadetakse  tootmisse. Valmis toodang pakitakse ja lähetatakse kliendile.
Koostada  protsessimudel , mis kirjeldab tootmisettevõtte protsessi (NB seda mudelit
täiendatakse järgmises praktikumis).
•
Kirjeldada protsessi („tõlkida“).
•

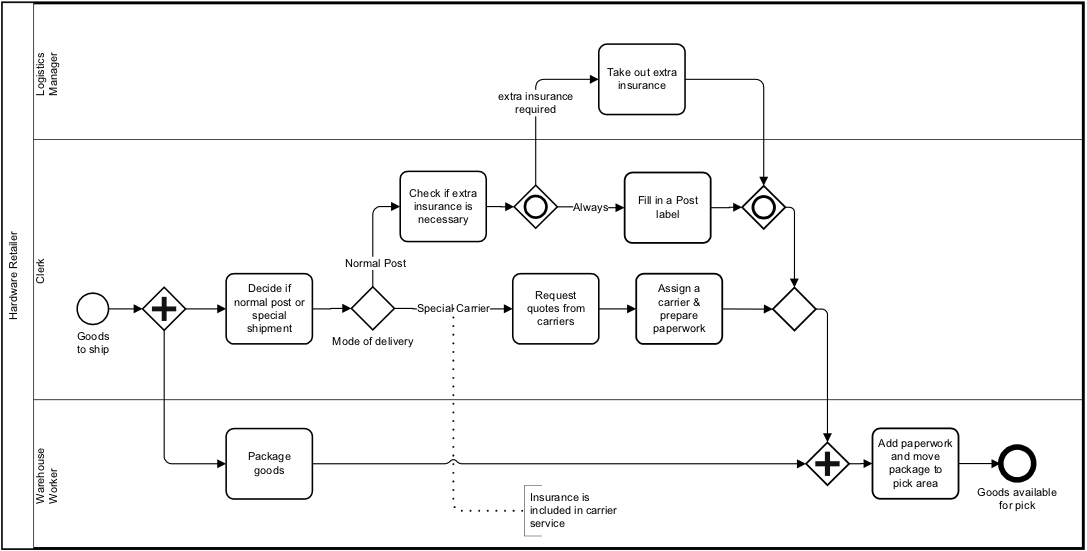

Kirjeldada protsessi failis harjutus5.gif
Kodutöö: Äriprotsesside  modelleerimise  aine  sooritamine . Kodutöö esitatakse oma juhendajale
hiljemalt  kontrolltööle eelneval päeval.
