Tartu Kutsehariduskesus
AUM13
Siim Lõhmus
Autokere ja sisustuse osandamine, koostamine
Kinnitusvahendid
Iseseisevtöö
Tartu 2013

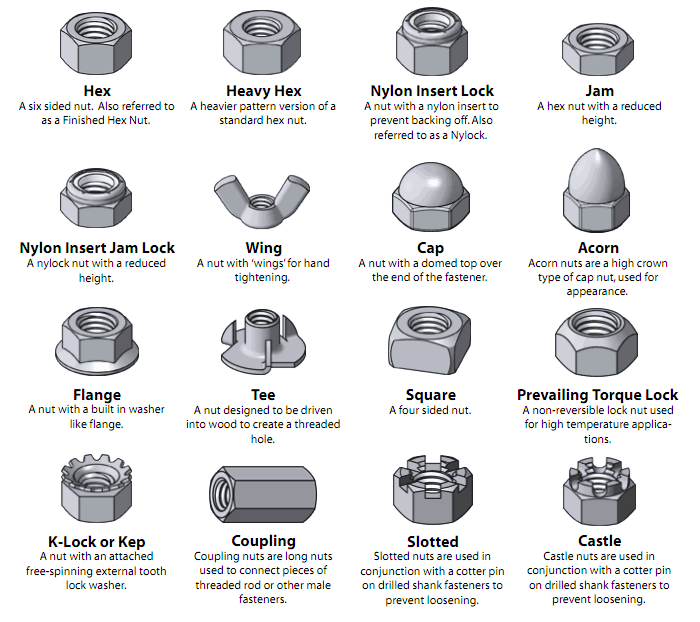

Mutrid
Kuuskant mutter (Hex ja Heavy hex) - kasutatakse seal kus ei ole vaja et mutter ennast fikseeriks
Nailon stopperiga mutter (Nylon insert lock) – kasutatakse kohtades kus on vibratsioon , nailon rõngas fikseerib mutri
Madal kuuskant mutter (Jam ja Nylon insert jam lock) – Kasutatakse seal kus kinnitus pind on väike ja stopperiga mutrit kasutatakse seal kus on väike kinnitus pind ja vaja mutter ära fikseerida
Liblikmutter ( Wing ) – Kasutatakse kiirühenduste kohtades
Kübarmutter (Cap ja Acorn) – Kasutatakse selleks et nähtav ühendus oleks ilusam
Kraega kuuskant mutter (Flange) - kasutatakse seal kus poldi auk on ovaalne või suurem
Nelikant mutter ( Square ) – Kasutatakse kuskile pessa pannes
Koonus mutter (Prevalling torque lock) – kasutatakse
Jätkumutter (Coupling) – kasutatakse poldi või keermelati jätkamiseks
Kroonmutter (Slotted ja Castle) – kasutatakse kohtades kus on vaja splindiga fikseerida mutter

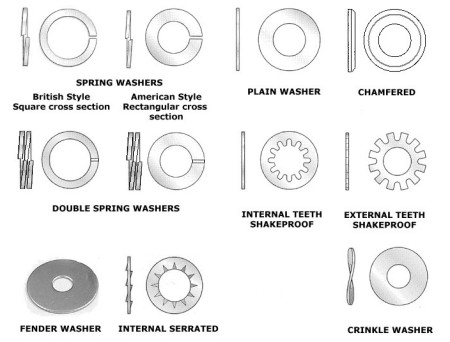

Seibid
Vedruseib ( Spring washers) – kasutatakse tavalise kuuskant mutri fikseerimiseks
Tavaline seib (Plain washer) – kasutatakse igal pool mutri või poldi all
Sisemine ja välimine hammasseib (Internal, external teeth shakeproof) – kasutatakse seal kus on vibratsioon
Lai seib (Fender washer) – kasutatakse seal kus poldi pea jääb augu suhtes väikseks
Poldid

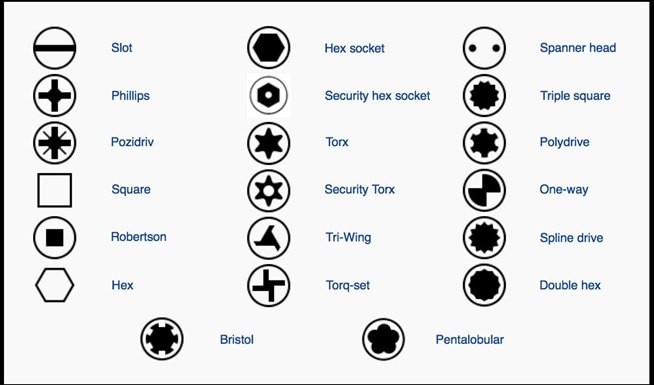

Poltidel on väga palju erinevaid päid ja need erinevad veel keerme sammude järgi . Erinevad poltide pead on all välja toodud
Needid
Neediks nimetatakse kinnitusdetaili, mis paigaldamata kujul koosneb silindrilisest metallvarvast ja selle ühes otsas olevast kindla kujuga peast .
Needivarvaga ühes tükis valmistatud pead nimetatakse algpeaks.
Teist pead, mis neetimise käigus moodustatakse needitava detaili pinnast kõrgemale ulatuvast varvaosast, nimetatakse lõpp-peaks.
Pea kuju järgi liigitatakse neete järgmiselt:
1) Kõrge ümarpeaneet.
2) Ümarpeaneet.

3) Koonuspeaneet.
4) Lamepeaneet.

5) Peitpeaneet.

6) Poolpeitpeaneet.

7) Laengneet.
8) Õõnesneet

9) Tõmbeneet.
