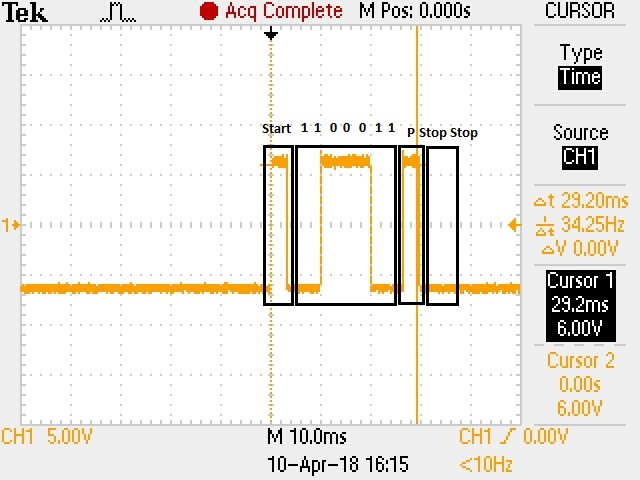

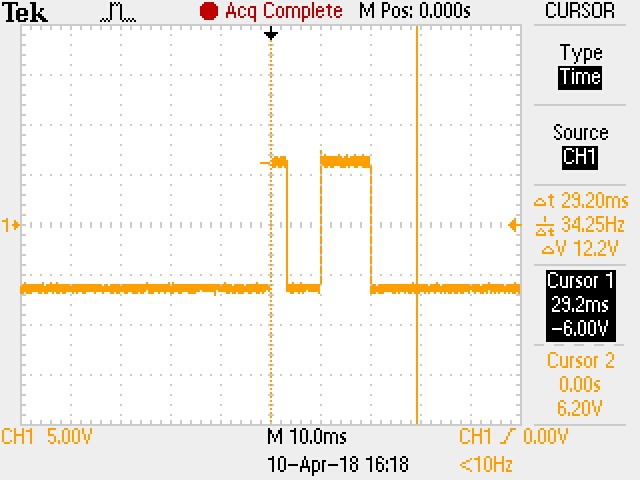

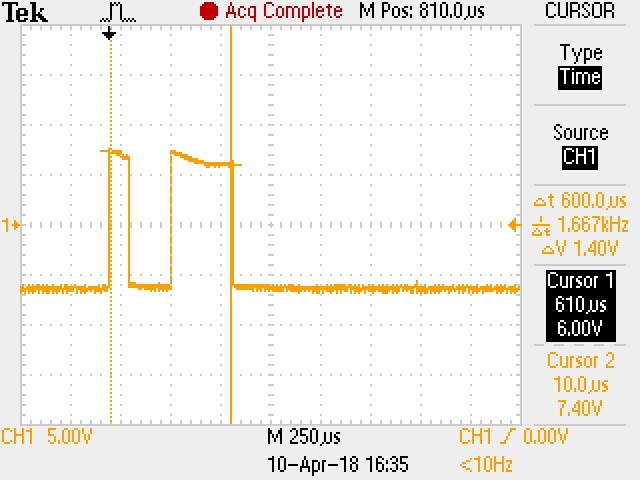

Arvutivõrgud Labor 3 Järjestikliides aruanne Töö tegija nimi: Moodle identifikaator: Töö tegemise kuupäev: Thu Apr 16 17:39:24 2020 1.1 Sümboli edastamine RS-232C liidesel Seadistus 300/7/E/2 (edastuskiirus 300 bit/s, 7 andmebitti, paarusukontroll paaris (Even) ja 2 stoppbitti). Valitud sümbol: K Sümboli ASCII bitikood: 1001011 Sümboli ASCII bitikood edastamise järjekorras: 1101001 Signaali "1" nivoo: -6.3750V Signaali "0" nivoo: 6.0625V Aeg esimese 0 nivoo algusest kuni viimase 0 nivoo lõpuni: 30ms Mitu bitti selle aja jooksul edastati: 9 OMA JOONISEL NÄIDATA, kus asuvad bitijadas start-bitt, paarsusbitt, stopp- bitid ja andmebitid. Edastuskiirus (bit/s): Kulunud aeg: 30ms = 0,03s Bittide arv: 9 Vastus: 9bit / 0,03s = 300 bit/s 1.2 Sümboli edastamine, kui paarsuskontroll paaritu (Odd) Seadistus 300/7/O/2. Pildil on sama sümbol: K Millise biti väärtus muutus, kui paarsuskontrolli viisiks seada Odd: Paarsusbiti väärtus muutus vastupidiseks. 1.3 Paa

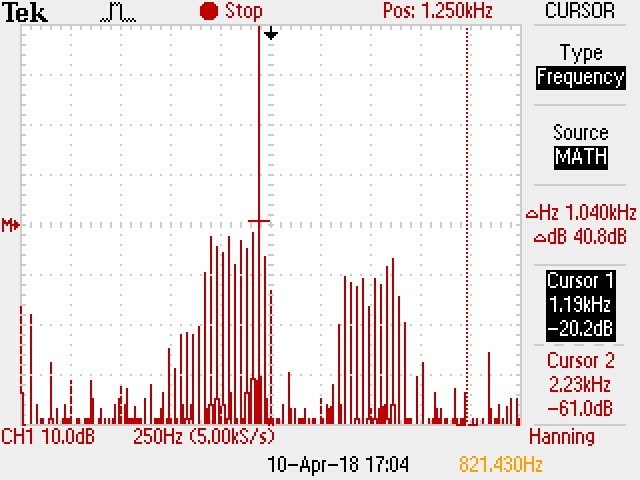

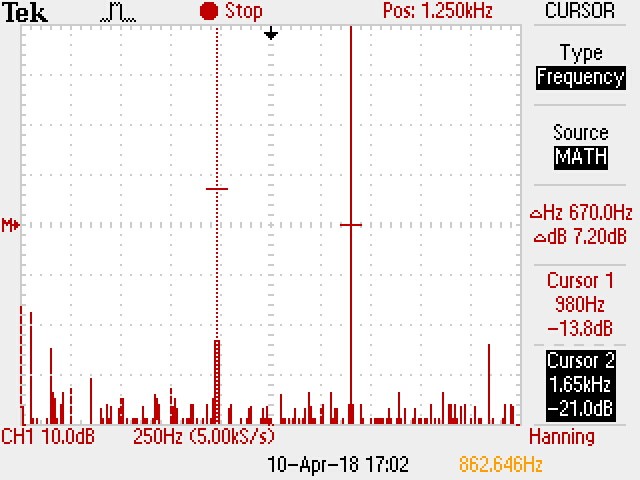

15.11.2016 Side labor 3 aruanne Side labor 3 RS-liides ja modemid aruanne Töö tegijate nimed: Kaidi Kabelmets Töö tegemise kuupäev: Tue Oct 25 17:46:21 2016 3.1 Sümboli edastamine RS-232C liidesel OMA JOONISEL NÄIDATA, kus asuvad bitijadas start-bitt, paarsusbitt, stopp-bitid ja andmebitid. Liikme nimi Kaidi Kabelmets Valitud sümbol ! Sümboli ASCII kood 100010
Side labor 3 RS-liides ja modemid aruanne Töö tegijate nimed: Töö tegemise kuupäev: 2015 3.1 Sümboli edastamine RS-232C liidesel OMA JOONISEL NÄIDATA, kus asuvad bitijadas start-bitt, paarsusbitt, stopp-bitid ja infobitid. Liikme nimi Valitud sümbol V Sümboli ASCII kood 0110101 signaali "1" nivoo 10,8 V signaali "0" nivoo -10,4 aeg esimese 0 nivoo algusest kuni viimase 0 nivoo 30,00 lõpuni mitu bitti selle aja jooksul edastati 9 signaali pilt OMA JOONISEL NÄIDATA, kus asuvad bitijadas start-bitt, paarsusbitt, stopp-bitid ja infobitid. Liikme nimi Valitud sümbol M Sümboli ASCII kood 1011001 signaali "1" nivoo
Side ülesanded 1. Kohtvõrgus on kümme Ethernet terminaali. Võrk ühendatakse ühe marsruuteri kaudu laivõrku. Milline võiks olla marsruuteri ARP tabeli (aadressisidumise tabeli) maht baitides, kui kasutatav protokoll on IP v. 4? 6 Etherneti baiti + 4 IP v. 4 baiti = 10 baiti 10 arvutit on, järelikult kokku 10 * 10 = 100 baiti 2. Kuidas jaotada GSM 900 kasutatav sagedusvahemik kolme GSM võrguoperaatori vahel, eeldades võrdset jaotust? Igaüks saab ülesse (915 – 890) / 3 MHz = 25/3 MHz ja alla (960 – 935) / 3 = 25/3 MHz ühendusest. Sagedused saab GSM tabelist võtta. 3. Valige sidekanali seaded ning leidke vajalik bitikiirus sidekanalist, tagamaks start/stopp meetodil järjestikliidese kaudu failiülekande, milles on 1000 sümbolit ning ülekandeaeg 1 sekund. 1 startbitt, 2 stoppbitti, paarsuskontroll even, sümbolis 7 bitti. 1+2+1 + 7 = 11 bits 1000 * 11 = 11000 b/s 4. Riigis X jaotatakse 3G FDD sagedusala 5
jooksevad samal ajal erinevates suundades. UTP – unshielded twisted pair STP – shielded twisted pair CAT – kategooria näitab kvaliteeti. Mida suurem on number, seda parem on kaabel – suurem riba laius, läbilaskevõime, hind. 13 Fiiberoptiline kaabel Raadiokanal 14. Asünkroonne andmeedastus. RS-232 liides ja selle põhiparameetrid. Nullmodem, paarsuskontroll. Põhiparameetrid – kiirus, andmebittide arv, paarsuskontroll, stoppbittide arv, voo juhtimine. Nullmodem on kommunikatsioonimeetod, mis on otseselt ühendatud kahe seadme vahele kasutades RS-232 kaablit. Korraga saadetakse vähe bitte – saadetakse startbitt (algab edastud), siis mõned andmebitid ning siis kontrollbitid. Paarsuskontroll – kas on paarisarv ühtesid või on andmed vigased, võimaldab tabada bitivigu.
1. Üldine kommunikatsiooni mudel Rr Kommunikatsioonisüsteem ei tee vahet sellel mida me täpselt edastame (video, heli, pilt jne kõik tõlgitakse ikkagi 1 ja 0 jadaks) Simplex - ühesuunaline Pool-Duplex - mõlemat pidi, aga korda mööda, walkie-talkied, ainult üks saab korraga andmeid edastada Täis-Duplex - mõlemat pidi ja samal ajal, telefonid Süsteemi rrRrrrrr on infovahetus, seega meil on: Allikas - Saatja - Edastaja - Vastuvõtja - Sihtpunkt Allikas - genereerib edastamiseks vajaliku infoex Saatja - kodeerib allika poolt genereeritud info signaaliks (ADC nt kui edastame heli) Edastaja - vastutab signaali transportimise eest punktist A punkti B Vastuvõtja - dekodeerib saadud signaali sihtpunkti jaoks arusaadavasse vormi Sihtpunk - self-explanatory, aga okei, see kes kasutab saadetud infot 2. Kommunikatsioonisüsteemi ülesanded 1. Signaali genereerimine - ja ka edastamine, signaali ühest r teise üle viimine 2. Sünkrroniseerimine - andmevahet
1. Üldine kommunikatsioonimudel Sõnumi allikas->saatja(allikast info)->edastussüsteem->vastuvõtja->sihtjaam [üheks näiteks võiks olla: Arvuti->modem->ÜKTV->modem->arvuti] sisendinfoAllikas(sisendandmed g(t))->edastaja e. transmitter(edasi saadetud signaal s(t))->edastussüsteem(saadud signaal r(t))->vastuvõtja(väljund andmed g'(t))- >lõppunkti saaväljund informatsioon m' 2. Kommunikatsioonisüsteemi ülesanne • mõistlik kasutamine/koormamine • liidestus(kokku ühendamine. Ntx: võrk+võrk, arvuti+võrk) • Signaalide genereerimine(edastamine)(signaalide ühest süsteemist teise üleviimine) • Sünkroniseerimine [andmeedastuse algust(saatja) ja lõppu(vastuvõtjat)] • Andmeside haldamine • Vigade avastamine ja parandamine(näiteks side mürarikkas keskkonnas) • Voojuhtimine (vastuvõtja saab pakette vastu võtta kindla kiirusega->on vaja kont
TALLINNA TEHNIKAÜLIKOOL ELEKTRIAJAMITE JA JÕUELEKTROONIKA INSTITUUT ROBOTITEHNIKA ÕPPETOOL MIKROPROTSESSORTEHNIKA TÕNU LEHTLA LEMBIT KULMAR Tallinn 1995 2 T Lehtla, L Kulmar. Mikroprotsessortehnika TTÜ Elektriajamite ja jõuelektroonika instituut. Tallinn, 1995. 141 lk Toimetanud Juhan Nurme Kujundanud Ann Gornischeff Autorid tänavad TTÜ arvutitehnika instituudi lektorit Toomas Konti ja sama instituudi dotsenti Vladimir Viiest raamatu käsikirjas tehtud paranduste ja täienduste eest. T Lehtla, L Kulmar, 1995 TTÜ elektriajamite ja jõuelektroonika instituut, 1995 Kopli 82, 10412 Tallinn Tel 620 3704, 620 3700. Faks 620 3701 ISBN 9985-69-006-0 TTÜ trükikoda. Koskla 2/9, Tallinn EE0109 Tel 552 106 3 Sisukord Saateks
