Arvutivõrgud Labor 3 Järjestikliides
aruanne
Töö tegija nimi:
Moodle identifikaator:
Töö tegemise kuupäev: Thu Apr 16 17:39:24 2020
1.1 Sümboli edastamine RS-232C liidesel
Seadistus 300/7/E/2 (edastuskiirus 300 bit/s, 7 andmebitti, paarusukontroll paaris
(Even) ja 2 stoppbitti).
Valitud sümbol: K
Sümboli ASCII bitikood: 1001011
Sümboli ASCII bitikood edastamise järjekorras: 1101001

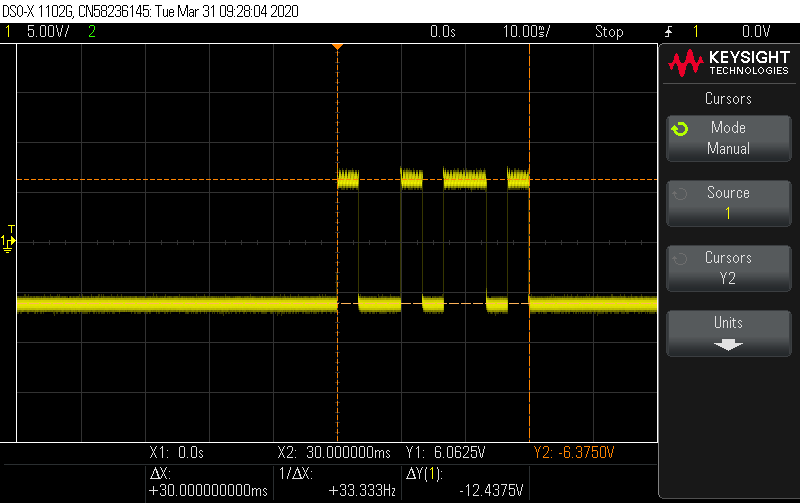

Signaali "1" nivoo: -6.3750V
Signaali "0" nivoo: 6.0625V

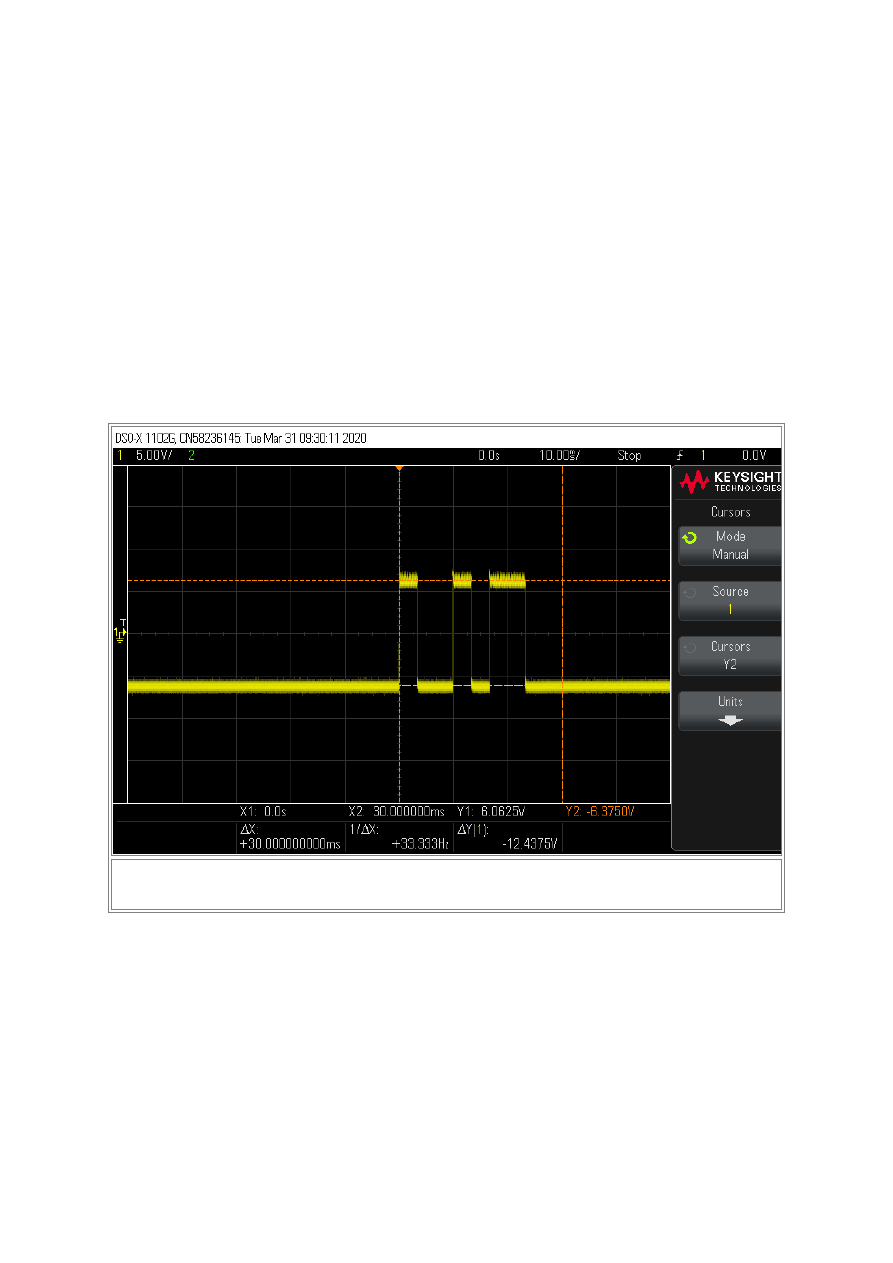

Aeg esimese 0 nivoo algusest kuni viimase 0 nivoo lõpuni: 30ms
Mitu bitti selle aja jooksul edastati: 9

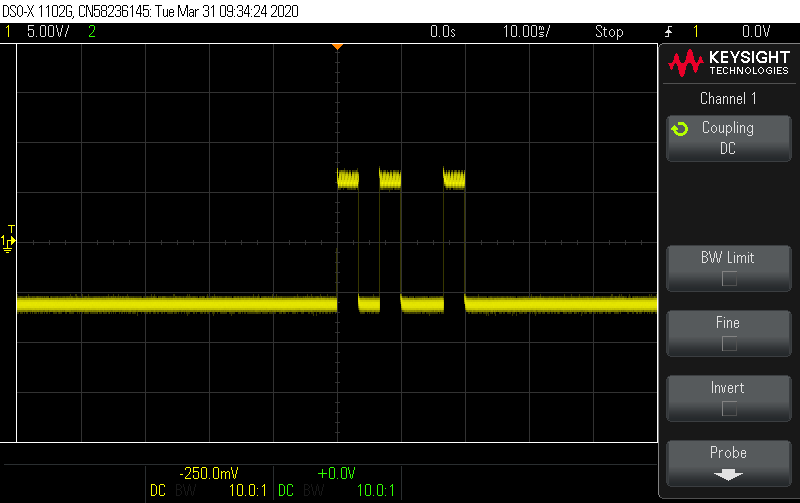

OMA JOONISEL NÄIDATA, kus asuvad bitijadas start-bitt, paarsusbitt, stopp-
bitid ja andmebitid.
Edastuskiirus (bit/s):
