RS-liides ja modemid aruanne (0)

Sarnased õppematerjalid

5

docx

RS-liides ja modemid aruanne

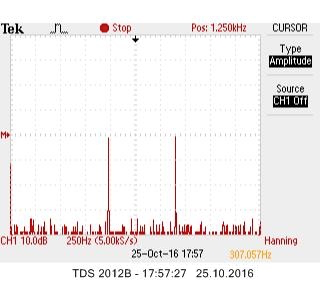

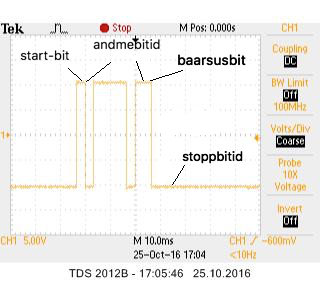

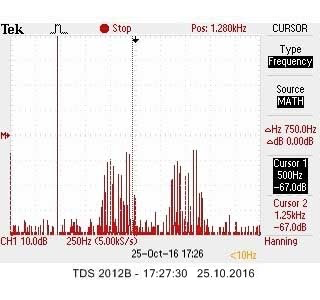

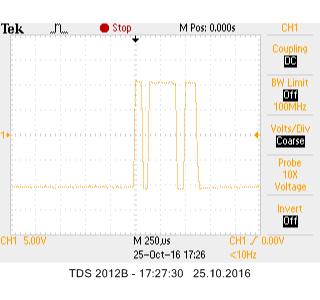

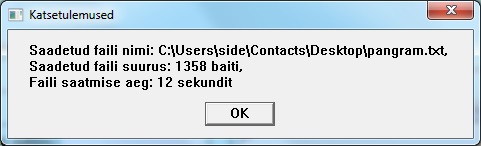

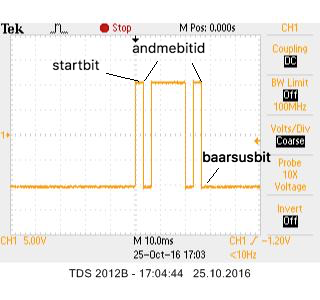

Arvutivõrgud labor 2 RS-liides ja modemid aruanne Töö tegijate nimed: Töö tegemise kuupäev: Tue Apr 10 17:13:32 2018 3.1 Sümboli edastamine RS-232C liidesel Seadistus 300/7/E/2. OMA JOONISEL NÄIDATA, kus asuvad bitijadas start-bitt, paarsusbitt, stopp-bitid ja andmebitid. Liikme nimi: Alexander Boyko Valitud sümbol: c Sümboli ASCII bitikood: 01100011 Sümboli ASCII bitikood edastamise järjekorras: 1100011 Signaali "1" nivoo: -6,40 V Signaali "0" nivoo: 6,40 V Aeg esimese 0 nivoo algusest kuni viimase 0 nivoo lõpuni: 29,2 ms Mitu bitti selle aja jooksul edastati: 9 Edastuskiirus (bit/s): 9 bit / 29,2 ms = 308,2 bit/s Paarsuskontroll Seadistus 300/7/O/2. Mis muutus, kui paarsuskontrolli viisiks seada Odd: paarsus bitti väärtus muutus 3.2 Andmevahetus arvutite vahel nullmodemi abil Seadistus 9600/7/N/2. Valitud sümbol: c Sümboli ASCII kahendkood edastamise järjekorras: 1100011 Aeg esimese 0 nivoo algusest kuni viimase 0 nivoo lõpuni:600 us Mitu bitti

Sidesüsteemid

9

pdf

Arvutivõrgud Labor 3 Järjestikliides aruanne

Arvutivõrgud Labor 3 Järjestikliides aruanne Töö tegija nimi: Moodle identifikaator: Töö tegemise kuupäev: Thu Apr 16 17:39:24 2020 1.1 Sümboli edastamine RS-232C liidesel Seadistus 300/7/E/2 (edastuskiirus 300 bit/s, 7 andmebitti, paarusukontroll paaris (Even) ja 2 stoppbitti). Valitud sümbol: K Sümboli ASCII bitikood: 1001011 Sümboli ASCII bitikood edastamise järjekorras: 1101001 Signaali "1" nivoo: -6.3750V Signaali "0" nivoo: 6.0625V Aeg esimese 0 nivoo algusest kuni viimase 0 nivoo lõpuni: 30ms Mitu bitti selle aja jooksul edastati: 9 OMA JOONISEL NÄIDATA, kus asuvad bitijadas start-bitt, paarsusbitt, stopp- bitid ja andmebitid. Edastuskiirus (bit/s): Kulunud aeg: 30ms = 0,03s Bittide arv: 9 Vastus: 9bit / 0,03s = 300 bit/s 1.2 Sümboli edastamine, kui paarsuskontroll paaritu (Odd) Seadistus 300/7/O/2. Pildil on sama sümbol: K Millise biti väärtus muutus, kui paarsuskontrolli viisiks seada Odd: Paarsusbiti väärtus muutus vastupidiseks. 1.3 Paa

Arvutivõrgud

10

pdf

RS-liides ja modemid aruanne

Side labor 3 RS-liides ja modemid aruanne Töö tegijate nimed: Töö tegemise kuupäev: 2015 3.1 Sümboli edastamine RS-232C liidesel OMA JOONISEL NÄIDATA, kus asuvad bitijadas start-bitt, paarsusbitt, stopp-bitid ja infobitid. Liikme nimi Valitud sümbol V Sümboli ASCII kood 0110101 signaali "1" nivoo 10,8 V signaali "0" nivoo -10,4 aeg esimese 0 nivoo algusest kuni viimase 0 nivoo 30,00 lõpuni mitu bitti selle aja jooksul edastati 9 signaali pilt OMA JOONISEL NÄIDATA, kus asuvad bitijadas start-bitt, paarsusbitt, stopp-bitid ja infobitid. Liikme nimi Valitud sümbol M Sümboli ASCII kood 1011001 signaali "1" nivoo

Side

8

doc

Labor 4 - rs liides ja aeglased modemid

TALLINNA TEHNIKAÜLIKOOL Raadio- ja sidetehnika instituut Laboratoorne töö nr. 4 aines Side (IRT3930) RS liides ja aeglased modemid ARUANNE Töö tegijad: Juhendaja: Too tehtud: 27. november 2008 Aruanne esitatud: 3. detsember 2008 1. Töö eesmärk Õppida tundma terminaliliidest RS-232 ja terminalide ühendusviise vahetult RS-232 liidesesignaale üle kandes ning telefonikaabli kaudu signaalide ülekannet modemite vahendusel. 2. Töös kasutatavad vahendid Laboratoorne töö tehakse sidelaboratooriumis. Töö objektiks antud laboratoorses töös on RS-232C-liides ja NOKIA modemid

Side

21

docx

Side eksami jaoks küsimused

Side ülesanded 1. Kohtvõrgus on kümme Ethernet terminaali. Võrk ühendatakse ühe marsruuteri kaudu laivõrku. Milline võiks olla marsruuteri ARP tabeli (aadressisidumise tabeli) maht baitides, kui kasutatav protokoll on IP v. 4? 6 Etherneti baiti + 4 IP v. 4 baiti = 10 baiti 10 arvutit on, järelikult kokku 10 * 10 = 100 baiti 2. Kuidas jaotada GSM 900 kasutatav sagedusvahemik kolme GSM võrguoperaatori vahel, eeldades võrdset jaotust? Igaüks saab ülesse (915 – 890) / 3 MHz = 25/3 MHz ja alla (960 – 935) / 3 = 25/3 MHz ühendusest. Sagedused saab GSM tabelist võtta. 3. Valige sidekanali seaded ning leidke vajalik bitikiirus sidekanalist, tagamaks start/stopp meetodil järjestikliidese kaudu failiülekande, milles on 1000 sümbolit ning ülekandeaeg 1 sekund. 1 startbitt, 2 stoppbitti, paarsuskontroll even, sümbolis 7 bitti. 1+2+1 + 7 = 11 bits 1000 * 11 = 11000 b/s 4. Riigis X jaotatakse 3G FDD sagedusala 5

Side

122

docx

Side

jooksevad samal ajal erinevates suundades.  UTP – unshielded twisted pair  STP – shielded twisted pair  CAT – kategooria näitab kvaliteeti. Mida suurem on number, seda parem on kaabel – suurem riba laius, läbilaskevõime, hind. 13   Fiiberoptiline kaabel  Raadiokanal 14. Asünkroonne andmeedastus. RS-232 liides ja selle põhiparameetrid. Nullmodem, paarsuskontroll. Põhiparameetrid – kiirus, andmebittide arv, paarsuskontroll, stoppbittide arv, voo juhtimine. Nullmodem on kommunikatsioonimeetod, mis on otseselt ühendatud kahe seadme vahele kasutades RS-232 kaablit. Korraga saadetakse vähe bitte – saadetakse startbitt (algab edastud), siis mõned andmebitid ning siis kontrollbitid. Paarsuskontroll – kas on paarisarv ühtesid või on andmed vigased, võimaldab tabada bitivigu.

Side

282

pdf

Mikroprotsessortehnika

TALLINNA TEHNIKAÜLIKOOL ELEKTRIAJAMITE JA JÕUELEKTROONIKA INSTITUUT ROBOTITEHNIKA ÕPPETOOL MIKROPROTSESSORTEHNIKA TÕNU LEHTLA LEMBIT KULMAR Tallinn 1995 2  T Lehtla, L Kulmar. Mikroprotsessortehnika TTÜ Elektriajamite ja jõuelektroonika instituut. Tallinn, 1995. 141 lk Toimetanud Juhan Nurme Kujundanud Ann Gornischeff Autorid tänavad TTÜ arvutitehnika instituudi lektorit Toomas Konti ja sama instituudi dotsenti Vladimir Viiest raamatu käsikirjas tehtud paranduste ja täienduste eest.  T Lehtla, L Kulmar, 1995  TTÜ elektriajamite ja jõuelektroonika instituut, 1995 Kopli 82, 10412 Tallinn Tel 620 3704, 620 3700. Faks 620 3701 ISBN 9985-69-006-0 TTÜ trükikoda. Koskla 2/9, Tallinn EE0109 Tel 552 106 3 Sisukord Saateks

Tehnikalugu

Meedia

Kommentaarid (0)
