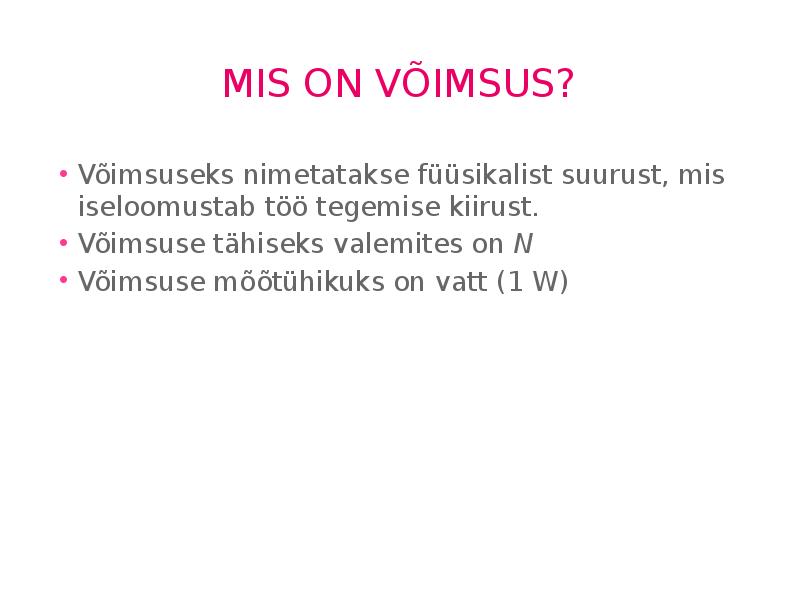

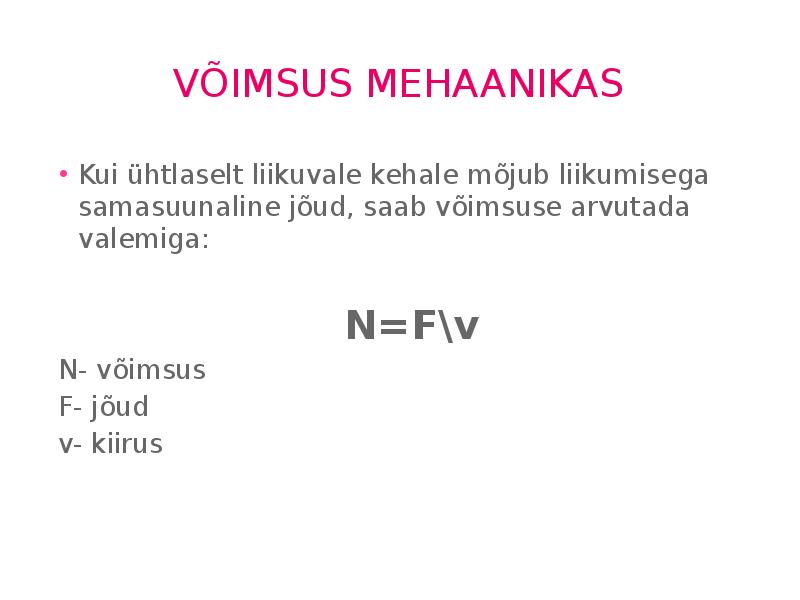

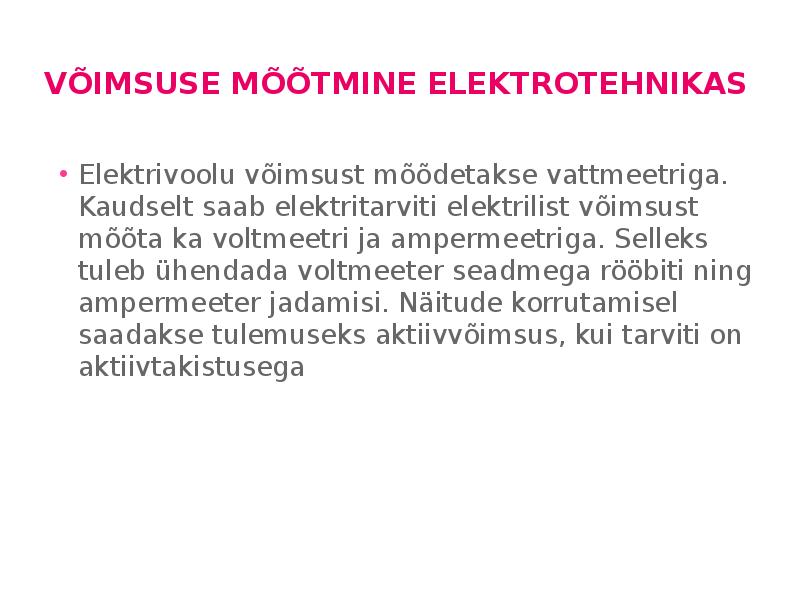

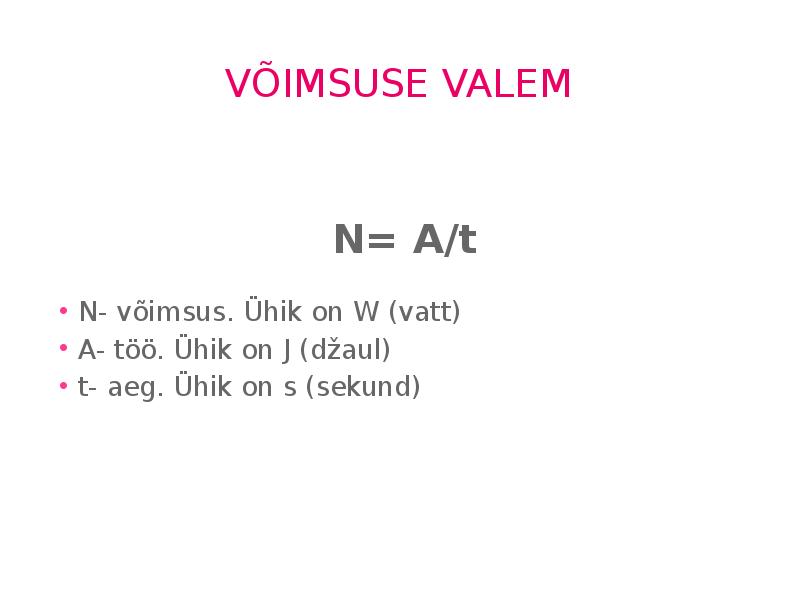

Võimsus on füüsikaline suurus, mis näitab, kui palju tööd teeb jõud ajaühiku jooksul, seega väljendab võimsus töö tegemise kiirust: P=\frac{A}{\Delta t}, kus P\! – võimsus, A\! – töö, \Delta t\! – aja muut (ajavahemik). Võimsuse SI-väline ühik on hobujõud. Sisukord [peida] 1 Võimsus mehaanikas 2 Võimsus elektrotehnikas 3 Võimsuse mõõtmine elektrotehnikas 4 Vaata ka 5 Välislingid Võimsus mehaanikas[muuda | redigeeri lähteteksti] Kui ühtlaselt liikuvale kehale mõjub liikumisega samasuunaline jõud, saab võimsuse arvutada valemiga: P=F\,v. kus F\! ‒ jõud ja v\! – kiirus. Võimsus elektrotehnikas[muuda | redigeeri lähteteksti] Elektriseade kas muundab mingit liiki energiat elektrienergiaks (näiteks
U pinge juhi otstel I voolutugevus R juhi takistus Takistuse ühik on oom: 1 = 1V / 1A Juhi takistus oleneb juhi materjali eritakistusest , juhi pikkusest l ja ristlõike pindalast S Temperatuuri tõustes juhi takistus kasvab: R0 juhi takistus temperatuuril 0ºC OHMI SEADUS KOGU VOOLURINGI KOHTA EMJ vooluallika elektromotoorne jõud Rs vooluallika sisetakistus Rv ahela välistakistus Alalisvoolu töö: A = IUt (Joule'iLenzi seadus) Alalisvoolu võimsus: N = IU 3. Kirchhoffi seadused. Kirchoffi esimene seadus Vooluahela punkti, kus ühendatakse mitu juhet, nimetatakse hargnemispunktiks ehk sõlmeks. Kirchhoffi esimene seadus on seadus vooludest hargnemispunktis: Hargnemispunkti suubuvate voolude summa on võrdne sealt väljuvate voolude summaga. I1 + I2 = I3 + I4 , ehk, kui viia kõik voolud võrrandi ühele poole: I1 + I2 I3 I4 = 0 Kirchoffi teine seadus
R= = =8 I 1,5 2. Kui suur on voolutugevus hõõglambis, mille takistus on 8 , kui ta on ühendatud 12 V aku klemmidele? U 12 I= = =1,5 A . R 8 3. Kui suur on takistite A ja B takistus, kui nende voolu-pinge tunnusjoon on juuresoleval arvjoonisel? UA 20 RA = = = 1000 = 1k I A 20 10 - 3 UB 16 RB = = = 320 = 0,32 k IB 5 10 - 3 13 1.8 Võimsus ja töö Elektriseadmes muutub elektrivoolu energia mingiks teiseks energiaks: näiteks küttekehas soojuseks, elektrilambis valguseks ja soojuseks, elektrimootoris mehaaniliseks energiaks ja soojuseks. Energia muundumist ühest energialiigist mingiks teiseks energialiigiks iseloomustab tehtav töö. Seadme töövõimet iseloomustavat suurust nimetatakse võimsuseks. Võimsuse tähiseks on P ja mõõtühikuks vatt (W). Praktikas kasutatakse enamasti suuremat ühikut:
R= = =8 I 1,5 2. Kui suur on voolutugevus hõõglambis, mille takistus on 8 , kui ta on ühendatud 12 V aku klemmidele? U 12 I= = =1,5 A . R 8 3. Kui suur on takistite A ja B takistus, kui nende voolu-pinge tunnusjoon on juuresoleval arvjoonisel? UA 20 RA = = = 1000 = 1k I A 20 10 - 3 UB 16 RB = = = 320 = 0,32 k IB 5 10 - 3 13 1.8 Võimsus ja töö Elektriseadmes muutub elektrivoolu energia mingiks teiseks energiaks: näiteks küttekehas soojuseks, elektrilambis valguseks ja soojuseks, elektrimootoris mehaaniliseks energiaks ja soojuseks. Energia muundumist ühest energialiigist mingiks teiseks energialiigiks iseloomustab tehtav töö. Seadme töövõimet iseloomustavat suurust nimetatakse võimsuseks. Võimsuse tähiseks on P ja mõõtühikuks vatt (W). Praktikas kasutatakse enamasti suuremat ühikut:
R= = =8 I 1,5 2. Kui suur on voolutugevus hõõglambis, mille takistus on 8 , kui ta on ühendatud 12 V aku klemmidele? U 12 I= = =1,5 A . R 8 3. Kui suur on takistite A ja B takistus, kui nende voolu-pinge tunnusjoon on juuresoleval arvjoonisel? UA 20 RA = = = 1000 = 1k I A 20 10 - 3 UB 16 RB = = = 320 = 0,32 k IB 5 10 - 3 13 1.8 Võimsus ja töö Elektriseadmes muutub elektrivoolu energia mingiks teiseks energiaks: näiteks küttekehas soojuseks, elektrilambis valguseks ja soojuseks, elektrimootoris mehaaniliseks energiaks ja soojuseks. Energia muundumist ühest energialiigist mingiks teiseks energialiigiks iseloomustab tehtav töö. Seadme töövõimet iseloomustavat suurust nimetatakse võimsuseks. Võimsuse tähiseks on P ja mõõtühikuks vatt (W). Praktikas kasutatakse enamasti suuremat ühikut:
1.1 Vooluring (põhikooli füüsikakursusest) 3 1.2 Elektromotoorjõud (allikapinge), sisepingelang ja pinge 4 1.3 Elektrivool 5 1.4 Voolutihedus 8 1.5 Elektritakistus 8 1.6 Takistuse sõltuvus temperatuurist 10 1.7 Ohmi seadus 12 1.8 Võimsus ja töö 14 1.9 Elektrienergia muundumine soojusenergiaks 16 1.10 Kirchhoffi esimene seadus 17 1.11 Kirchhoffi teine seadus 17 1.12 Takistite jadaühendus 20 1.13 Takistite rööpühendus 21 1.14 Takistite segaühendus 24 1
pingest ees. Kuivõrd kõik voolud on kantud vektordiagrammile, saab koguvoolu vektori, kui ühendada koordinaatide algpunkt viimasena joonestatud vooluvektori lõpuga. Faasinihkenurk leitakse avaldisest Vooluresonantsiks nimetatakse sellist olukorda, kui IL=IC, mis tekib siis, kui xL=xC. Niisugusel juhul võivad haruvoolud olla suuremad, kui koguvool. 7. Võimsused vahelduvvooluringis a)Aktiivvõimsus Toiteallikast ei saabu võimsus ühtlase voona, vaid kahe impulsina perioodi vältel. Keskmist võimsust perioodi vältel nimetatakse aktiivvõimsuseks ja tähistatakse tähega P. P=U I=I2r b)Induktiivvõimsus Voolu ja magnetvoo vähenemisel teise ja neljanda veerandperioodi vältel muutub magnetvälja energia maksimaalväärtusest nullini. Võimsuse keskväärtus P on puhtinduktiivses vooluvõrgus võrdne nulliga, sest toimub perioodiline energiavahetus vooluringi magnetvälja ja generaatori vahel. Niisuguse
2 Ik = I m = 0,637 I m . Keskväärtuses ei iseloomusta vahelduvvoolu õigesti energeetilisest seisukohast. Selleks kasutatakse vahelduvvoolu efektiivväärtust. Vahelduvvoolu efektiivväärtus on võrdne niisuguse alalisvooluga, mis samas takistis sama aja jooksul eraldab vahelduvvooluga võrdse soojushulga. Võrdleme olukorda 10-oomise takistiga R alalisvoolu- ja vahelduvvooluahelas. Eralduvat soojushulka iseloomustab võimsus, mis igal hetkel on pinge ja voolu hetkväärtuste korrutis. p = u i. Soojushulk on võimsuse ja aja korrutis. Efektiivväärtus, kui kõige sagedamini kasutatav, tähistatakse sama tähega ilma indeksita ja kujutab siinussuuruste korral ruutkeskmist väärtust: Im I= = 0,707 I m ; 2 Um U= = 0,707 U m . 2 Ja vastupidi: I m = I 2 =1,41 I ; U m = U 2 =1,41U . 79
