Tugevusõpetus I

3.28. Mille poolest erinevad nihkepinge väärtused, mis mõjuvad puhtalt väänatud ümarristlõike võrdse polaarkoordinaadiga punktides? 3.29. Milles seisneb Hooke'i seadus nihkel? seega on ka iga punkti väändepinge võrdeline tema raadiusega (Hooke'i sedaus nihkel: = G ): = K , kus: K -võrdetegur 3.30. Mis on ristlõike polaar-tugevusmoment? -vastupanumoment 3.31. Kui palju suureneb täis-ümarvarda väändetugevus, kui tema läbimõõtu suurendada kaks korda? 3.32. Miks tugevusõpetus ei käsitle mitteümarvarraste väändeprobleeme? need kuuluvad elastsusteooriasse. 3.33. Kus paikneb väänatud nelikant-varda ristlõike ohtlik punkt (punktid)? Pikima külje keskpunktis 3.34. Mis on lubatav väändepinge? = konkreetses ülesandes ohutuks loetud väändepinge 3.35. Kuidas arvutatakse lubatava väändepinge väärtus? kus: [S]- nõutav tugevusvarutegur; lim -materjali piirseisundile vastav pinge väändel (piirpinge) [Pa]. 3.36. Sõnastage tugevustingimus väändel

Tehniline mehaanika

20

pdf

Detailide tugevus väändel

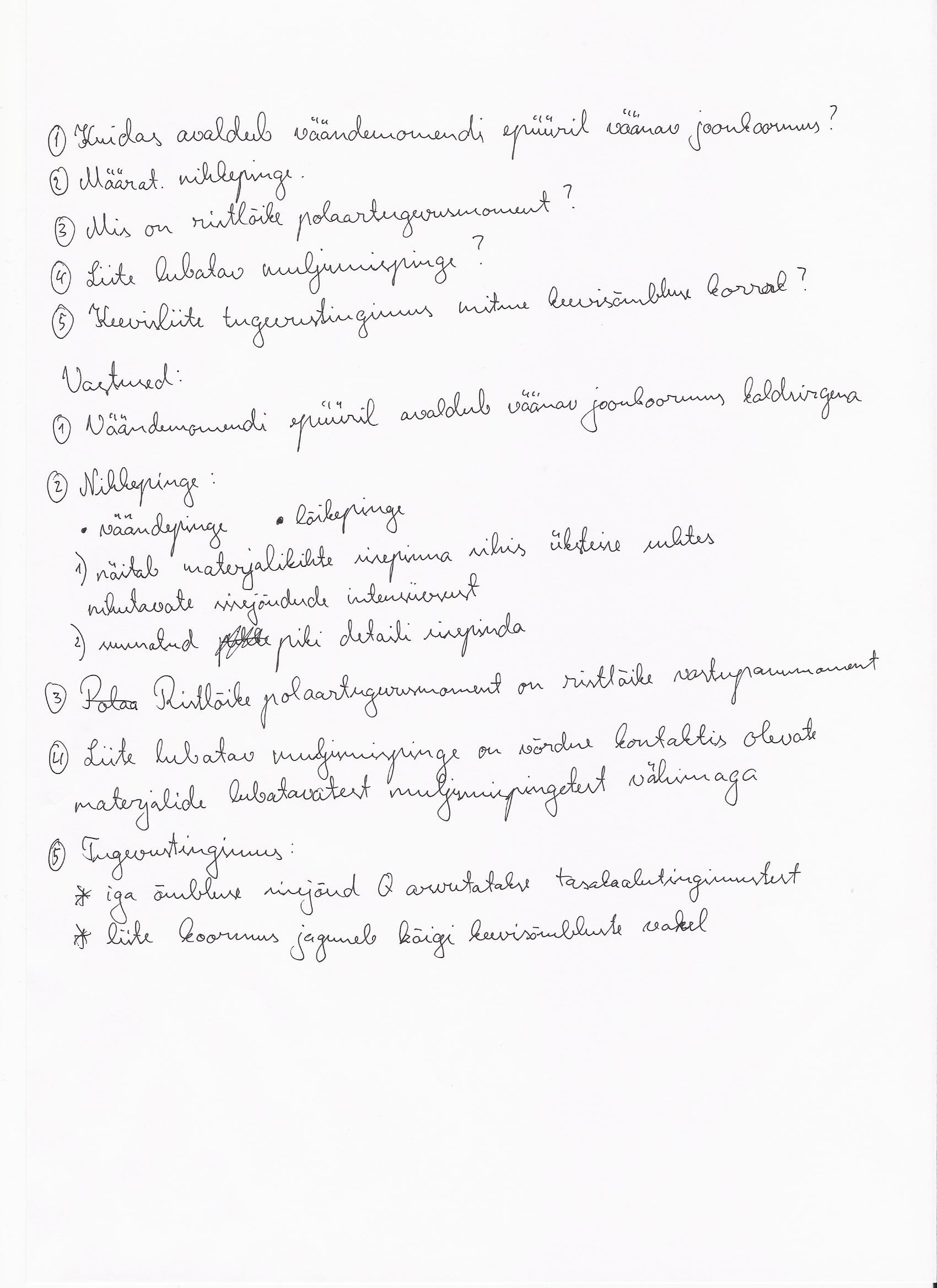

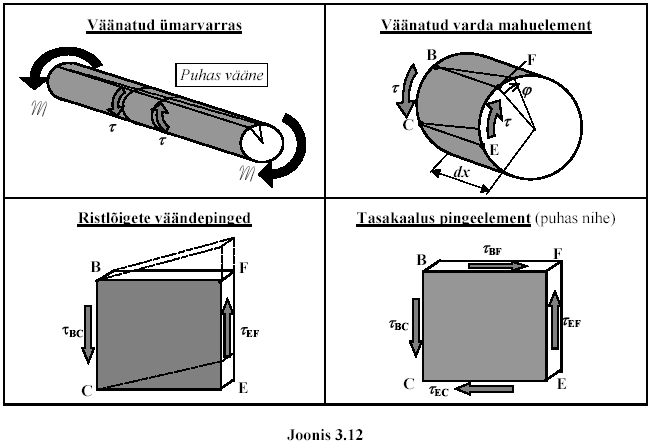

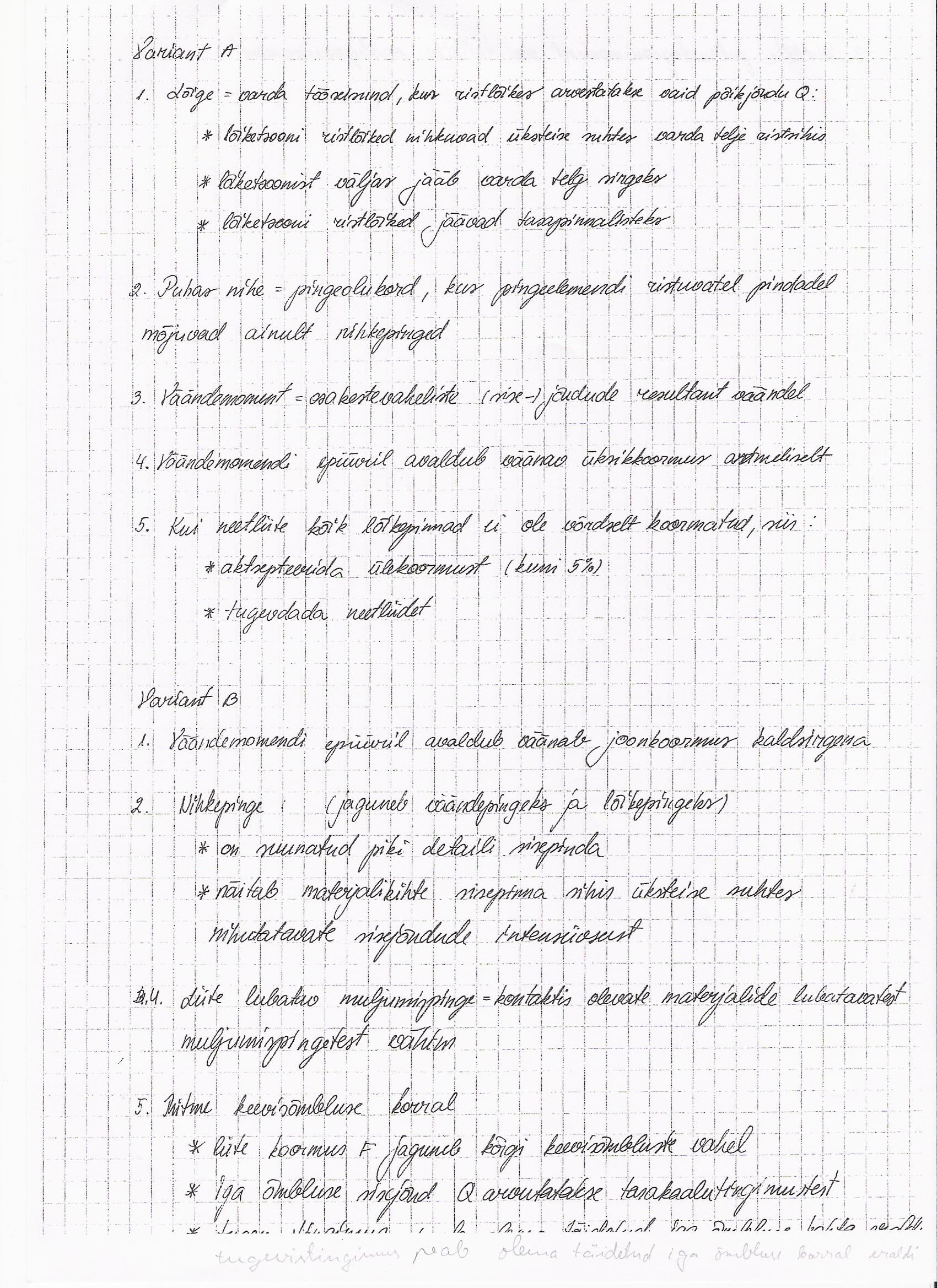

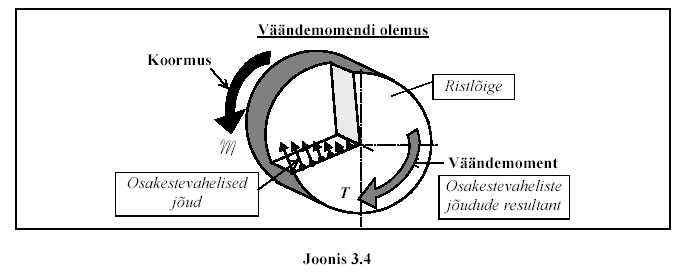

Tugevusanalüüsi alused 3. DETAILIDE TUGEVUS VÄÄNDEL 1. Ristlõike serval saab esineda vaid kontuuri puutujasihiline nihkepinge (ja temaga paarne nihkepinge normaali läbival ristel pinnal) 2. Ristlõike väljaulatuvas nurgapunktis nihkepinge alati puudub ( = 0) Seetõttu on nihkepingete analüüs keerukam, kui normaalpingete analüüs. Tugevusõpetus piirdub nihkepingete analüüsil vaid teatud erijuhtudega. (Keerukam analüüs kuulub elastsusteooria valdkonda) 3.5.2. Ümarvarda nihkepingete laotus väändel Vääne = tugevusanalüüsil arvestatakse ristlõikes vaid väändemomenti T Väänava pöördemomendiga M koormatud ümarvarras (Joonis 3.19): · koormuse toimel varras väändub (ristlõiked pöörduvad ümber varda telje ja varda telg

Materjaliõpetus

15

pdf

LIIDETE TUGEVUS LÕIKEL

7 Priit Põdra, 2004 56 Tugevusanalüüsi alused 4. LIIDETE TUGEVUS LÕIKEL · piisavalt tugeva koormuse korral pehmem materjal deformeerub kontaktialas; · deformeerumist (elastset ja/või plastilist) takistavad materjalide sisejõud (kontaktsurve probleeme klassikaline tugevusõpetus ei käsitle). Iga kontaktiala koormuse väärtus (välisjõud) arvutatakse selle jõusüsteemi tasakaalutingimustest. Koormus rakendub varda ja korpuse (samuti ka varda ja pendli) kontaktis olevate pindade (silindriliste kontaktpindade) kaudu: · detailide vastasmõju tekitab neil pindkoormused, ning materjalides survepinged; · pindkoormused ohustavad detaile muljumisega kui pindjõu intensiivsus

Materjaliõpetus

15

pdf

LIIDETE TUGEVUS LÕIKEL

7 Priit Põdra, 2004 56 Tugevusanalüüsi alused 4. LIIDETE TUGEVUS LÕIKEL · piisavalt tugeva koormuse korral pehmem materjal deformeerub kontaktialas; · deformeerumist (elastset ja/või plastilist) takistavad materjalide sisejõud (kontaktsurve probleeme klassikaline tugevusõpetus ei käsitle). Iga kontaktiala koormuse väärtus (välisjõud) arvutatakse selle jõusüsteemi tasakaalutingimustest. Koormus rakendub varda ja korpuse (samuti ka varda ja pendli) kontaktis olevate pindade (silindriliste kontaktpindade) kaudu: · detailide vastasmõju tekitab neil pindkoormused, ning materjalides survepinged; · pindkoormused ohustavad detaile muljumisega kui pindjõu intensiivsus

Materjaliõpetus

7

pdf

Kordamis küsimused 1 ja 2

Tugevusõpetus I ja Tugevusõpetus II Teooriaküsimused Tugevusõpetus I (ptk.-d 1...6) ja Tugevusõpetus II (ptk.-d 7...15) Teooriaküsimused 1. TUGEVUSÕPETUSE AINE JA 1.32. Mis on varutegur? PÕHIPRINTSIIBID 1.33. Määratlege tegelik varutegur! 1.34. Määratlege nõutav varutegur! 1.1. Miks on tugevusanalüüs insenerile

Tugevusõpetus

12

pdf

DETAILI TÖÖSEISUNDID JA PINGETE ANALÜÜS

110 Tugevusanalüüsi alused 7. DETAILI TÖÖSEISUNDID JA PINGETE ANALÜÜS 7. DETAILI TÖÖSEISUNDID JA PINGETE ANALÜÜS 7.1. Koormatud detaili tööseisundid 7.1.1. Sisejõudude analüüs = detaili olek, mida iseloomustavad tema sisepindadel esinevate Detaili tööseisund: sisejõudude hulk ja nendele vastavad deformatsioonid Eelnevast: Sisejõud = koormatud detaili sisepindadel (materjali sees) mõjuvad jõud, mis takistavad selle detaili deformeerumist ja purunemist Sisepindadel mõjuvate sisejõudude tüübid, suunad ja väärtused määratakse nn. lõikemeetodiga. Lõikemeetod: = detaili (või konstruktsiooni) jaotamise

Materjaliõpetus

3

doc

Tugevusõpetus II kontrolltöö 1

7. DETAILI TÖÖSEISUNDID JA PINGETE ANALÜÜS 7.1. Mis on detaili tööseisund? = detaili olek, mida iseloomustavad tema sisepindadel esinevate sisejõudude hulk ja nendele vastavad deformatsioonid 7.2. Nimetage sisejõu peavektori ja peamomendi kõik võimalikud projektsioonid kesk-peateljestikus! *pikijõud N- mõjub sisepinnaga risti selle keskmes; *põikjõud Qy ja Qz mõjuvad pinnakeskmes piki sisepinda kesk-peatelgede sihis; *väändemoment T mõjub sisepinnal pööravalt ümber sisepinna normaali; *paindemomendid My ja Mz mõjuvad pööravalt sisepinnaga risti ümber sisepinna kesk-peatelgede. 7.3. Mis on liht-tööseisund? detaili lõigetes mõjub vaid üks sisejõud (N või Q või T või M) või teiste sisejõudude mõju saab lugeda tühiseks 7.4. Mis on liit-tööseisund? detaili lõigetes mõjub mingi sisejõudude kombinatsioon 7.5. Nimetage kõik liht-tööseisundid? *tõmme ja surve *vääne *puhas paine *lõige 7.6. Millistel tingimustel tekib puhas paine? Ristlõiked p�

Tugevusõpetus ii

27

pdf

Detailide tugevus paindel

83 Tugevusanalüüsi alused 6. DETAILIDE TUGEVUS PAINDEL 6. DETAILIDE TUGEVUS PAINDEL 6.1. Varda arvutusskeem paindel Paindeülesannetes käsitletakse koormustena varrast otseselt või teiste detailide kaudu painutavaid pöördemomente, põikkoormusi või muude koormuste põikkomponente (Joon. 6.1). Varda paindumine = varda telje kõverdumine koormuse toimel Arvutusskeemi koostamine paindel Arvutusskeem Tegelik konstruktsioon Lihtsustatud mehaaniline süsteem Ideaalne mehaaniline süsteem · Võll on painduv (aga ei väändu); Ei arvesta tühise mõjuga

Materjaliõpetus
