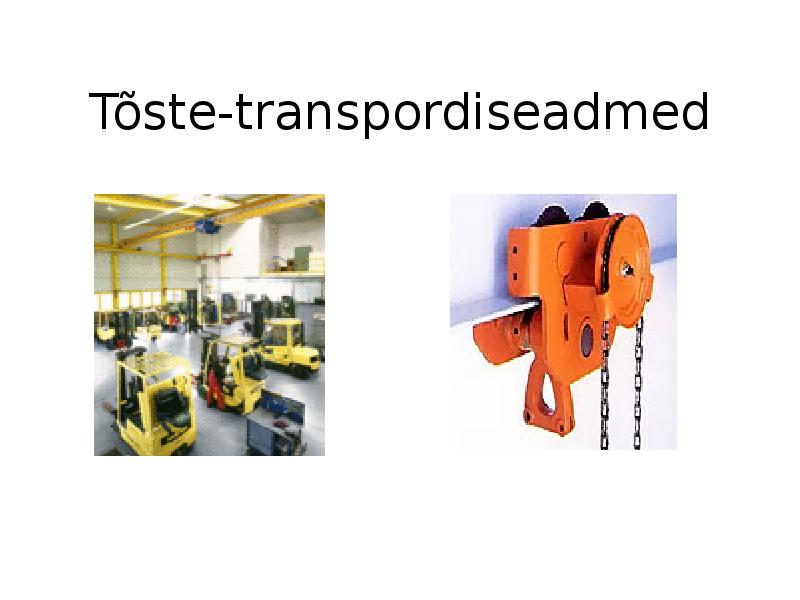

Tõste-transpordiseadmed (0)

Tõste- transpordiseadmed

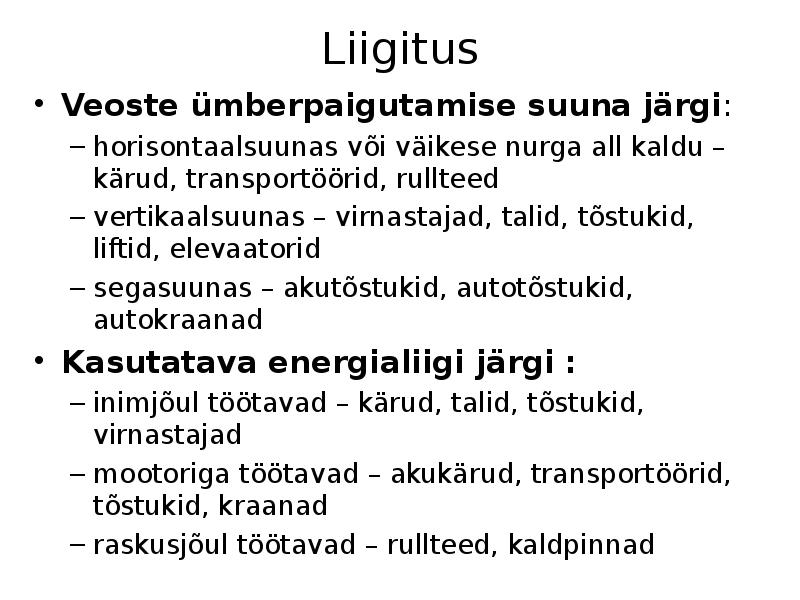

Liigitus
• Veoste ümberpaigutamise suuna järgi:
– horisontaalsuunas või väikese nurga all kaldu –
kärud, transportöörid,  rullteed
– vertikaalsuunas – virnastajad, talid, tõstukid,
liftid, elevaatorid
– segasuunas – akutõstukid, autotõstukid,
autokraanad
• Kasutatava energialiigi järgi :
– inimjõul töötavad – kärud, talid, tõstukid,
virnastajad
– mootoriga töötavad – akukärud, transportöörid,
tõstukid, kraanad
– raskusjõul töötavad – rullteed, kaldpinnad

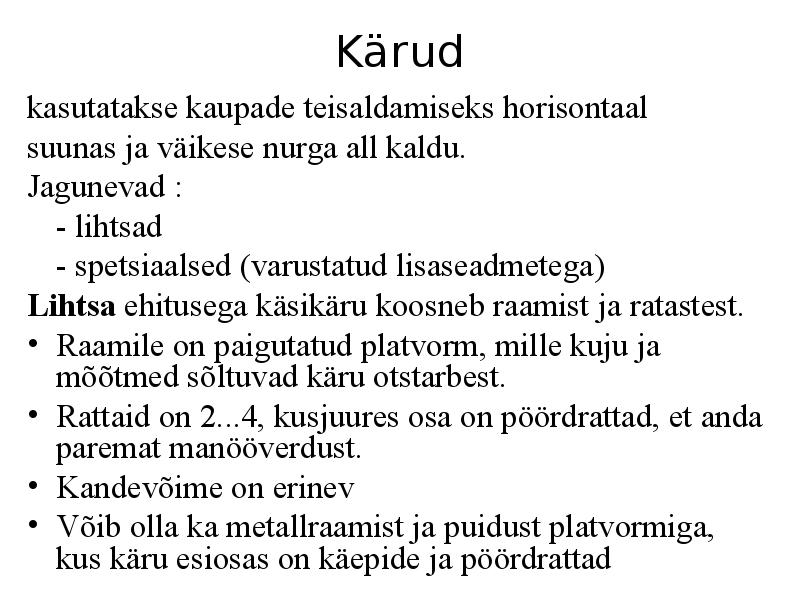

Kärud
kasutatakse kaupade teisaldamiseks horisontaal
suunas ja väikese nurga all kaldu.
Jagunevad :
- lihtsad
-  spetsiaalsed  (varustatud lisaseadmetega)
Lihtsa ehitusega käsikäru koosneb raamist ja ratastest.
• Raamile on paigutatud platvorm, mille kuju ja
mõõtmed sõltuvad käru otstarbest.
• Rattaid on 2...4,  kusjuures  osa on pöördrattad, et anda
paremat manööverdust.
• Kandevõime on erinev
• Võib olla ka metallraamist ja puidust platvormiga,
kus käru esiosas on käepide ja pöördrattad

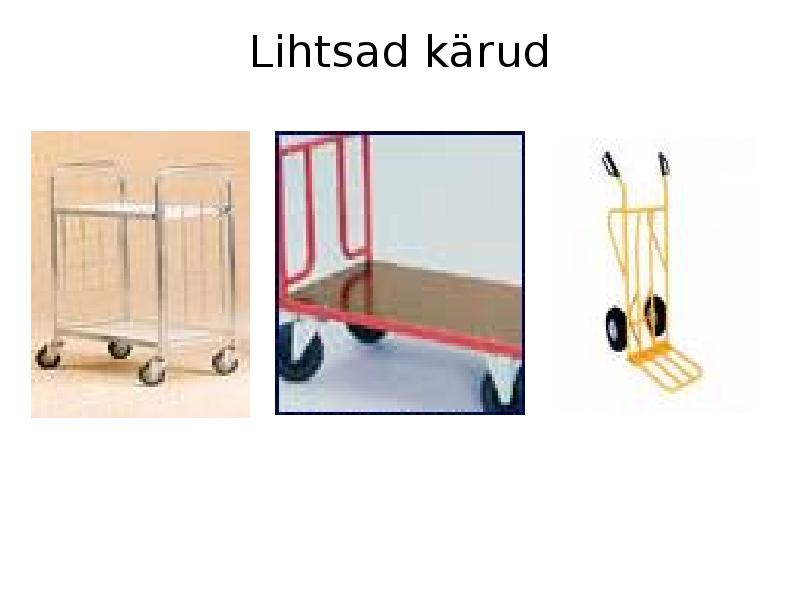

Lihtsad kärud

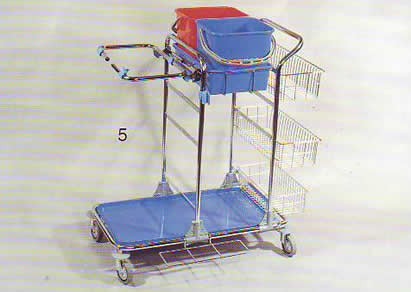

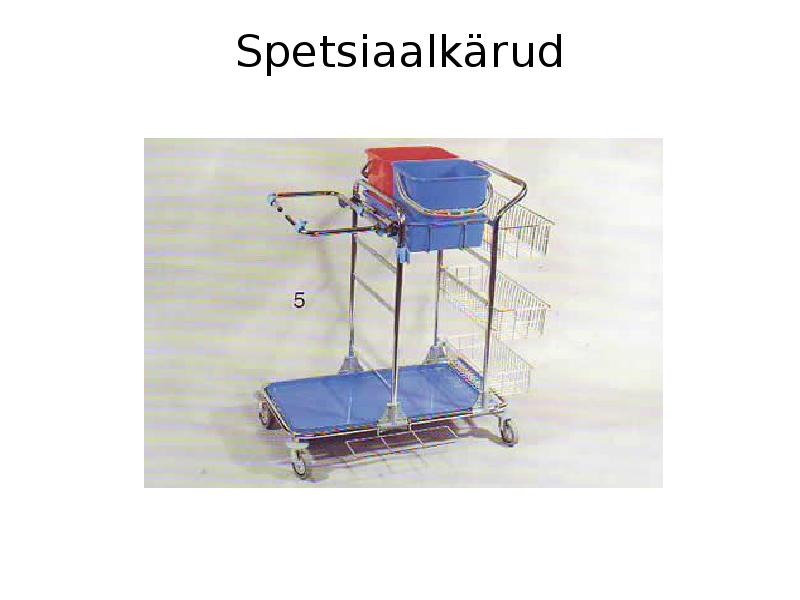

Spetsiaalkärud

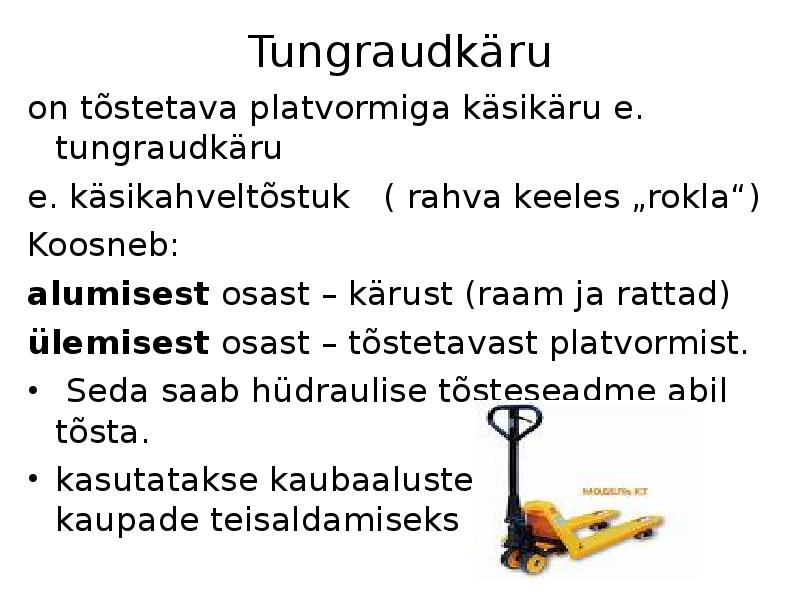

Tungraudkäru
on tõstetava platvormiga käsikäru e.
tungraudkäru
e. käsikahveltõstuk   ( rahva keeles „rokla“)
Koosneb:
alumisest osast – kärust (raam ja rattad)
ülemisest osast – tõstetavast platvormist.
•  Seda saab hüdraulise tõsteseadme abil
tõsta.
• kasutatakse kaubaalustel olevate
kaupade teisaldamiseks

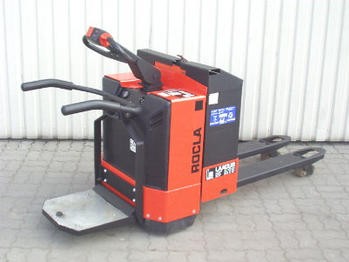

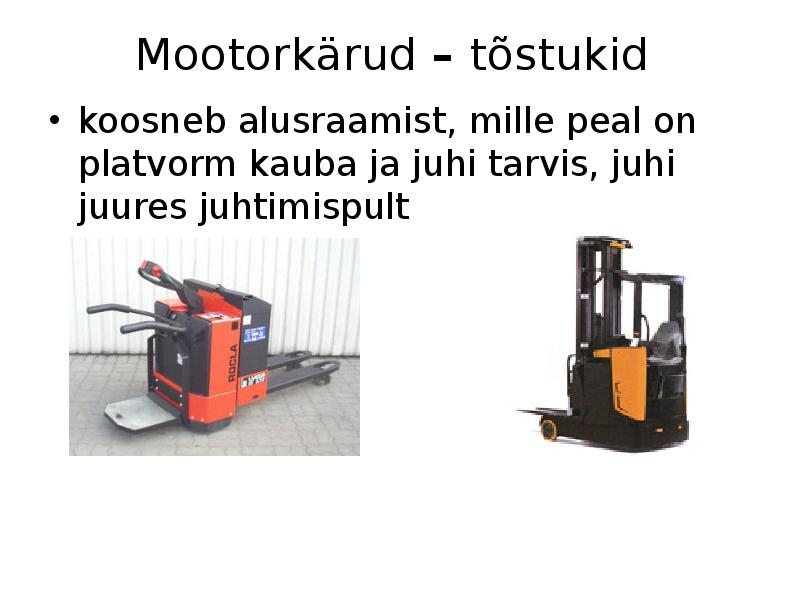

Mootorkärud – tõstukid
• koosneb alusraamist, mille peal on
platvorm kauba ja juhi tarvis, juhi
juures juhtimispult

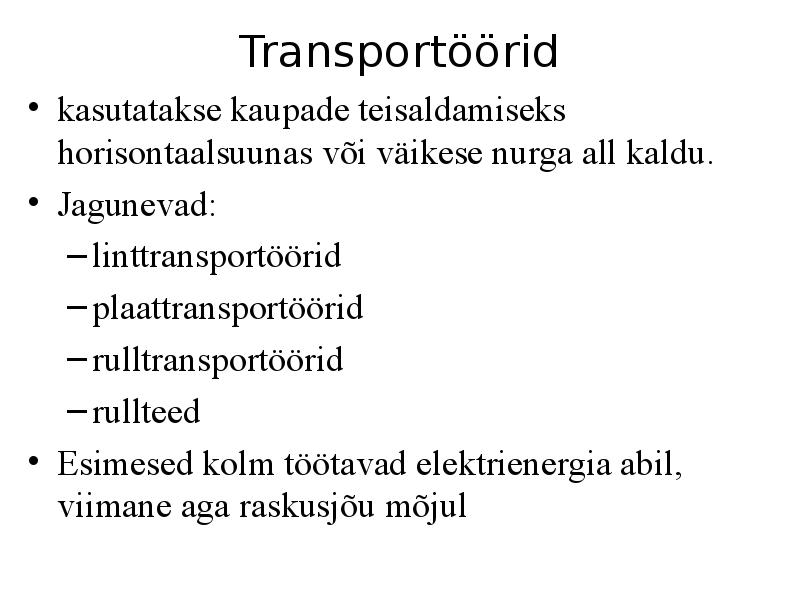

Transportöörid
• kasutatakse kaupade teisaldamiseks
horisontaalsuunas või väikese nurga all kaldu.
• Jagunevad:
– linttransportöörid
– plaattransportöörid
– rulltransportöörid
– rullteed
• Esimesed kolm töötavad  elektrienergia  abil,
viimane aga raskusjõu mõjul

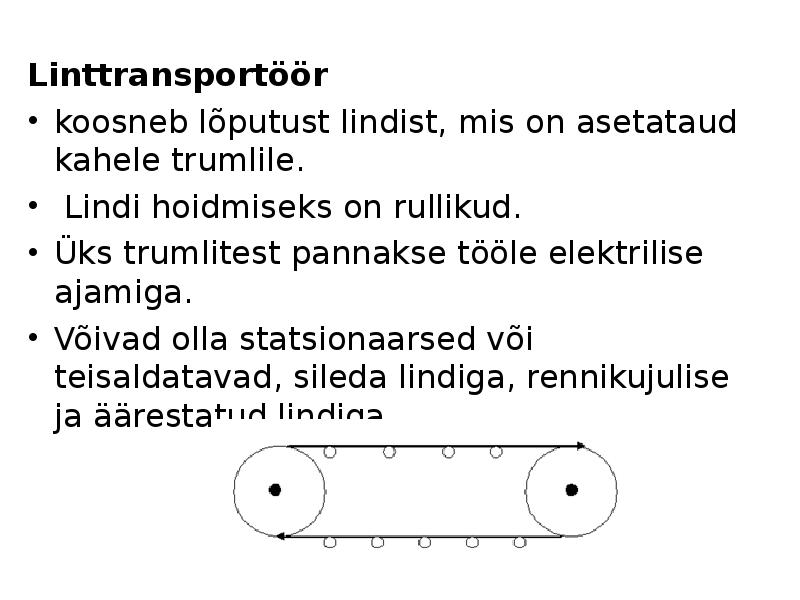

Linttransportöör
• koosneb lõputust lindist, mis on asetataud
kahele trumlile.
•  Lindi hoidmiseks on rullikud.
• Üks trumlitest pannakse tööle elektrilise
ajamiga.
• Võivad olla  statsionaarsed  või
teisaldatavad,  sileda   lindiga , rennikujulise
ja äärestatud lindiga.

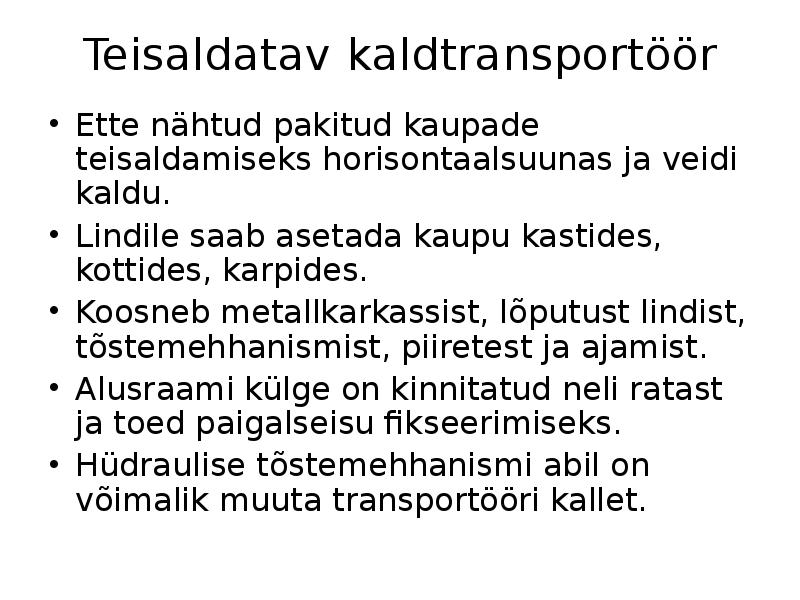

Teisaldatav kaldtransportöör
• Ette nähtud pakitud kaupade
teisaldamiseks horisontaalsuunas ja veidi
kaldu.
• Lindile saab asetada kaupu kastides,
kottides, karpides.
• Koosneb metallkarkassist, lõputust lindist,
tõstemehhanismist, piiretest ja ajamist.
• Alusraami külge on kinnitatud neli ratast
ja  toed   paigalseisu  fikseerimiseks.
• Hüdraulise tõstemehhanismi abil on
võimalik muuta transportööri kallet.

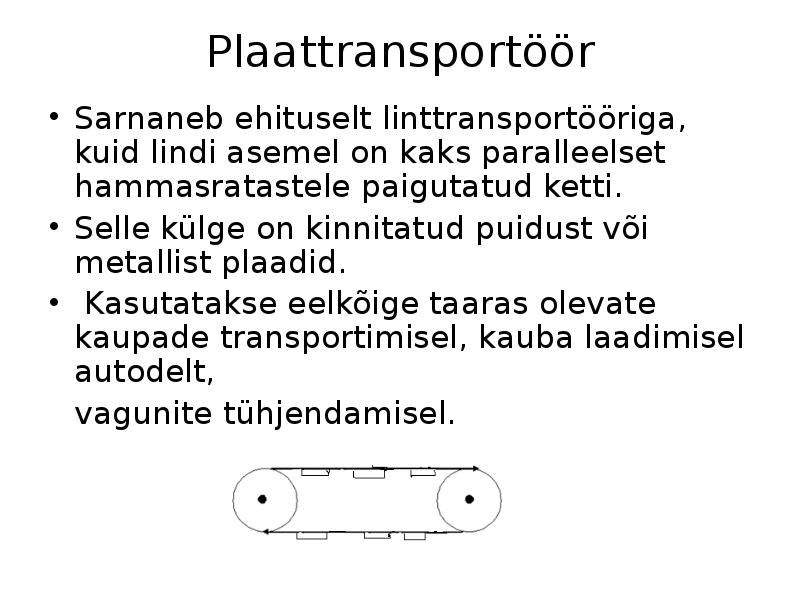

Plaattransportöör
• Sarnaneb ehituselt linttransportööriga,
kuid lindi asemel on kaks  paralleelset
hammasratastele paigutatud ketti.
• Selle külge on kinnitatud puidust või
metallist plaadid.
•  Kasutatakse eelkõige taaras olevate
kaupade transportimisel, kauba laadimisel
autodelt,
vagunite tühjendamisel.

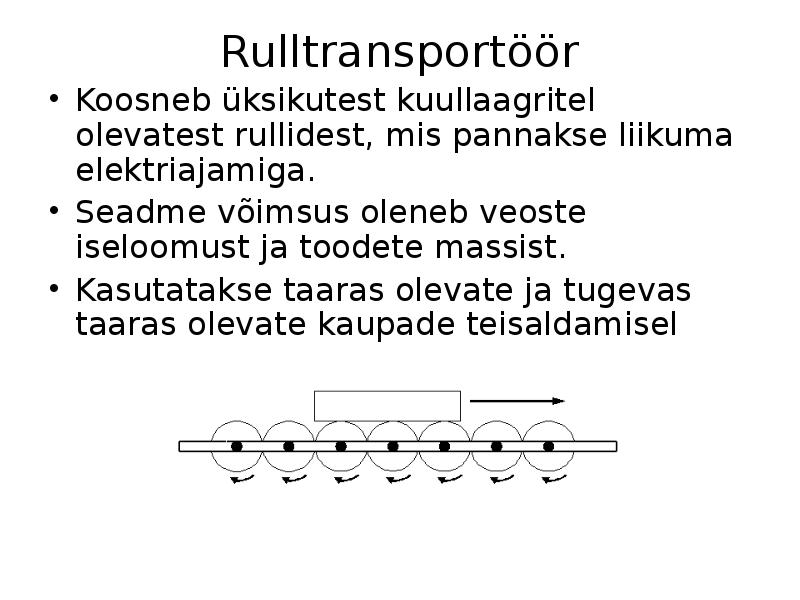

Rulltransportöör
• Koosneb üksikutest kuullaagritel
olevatest rullidest, mis pannakse liikuma
elektriajamiga .
• Seadme võimsus oleneb veoste
iseloomust ja toodete massist.
• Kasutatakse taaras olevate ja tugevas
taaras olevate kaupade teisaldamisel

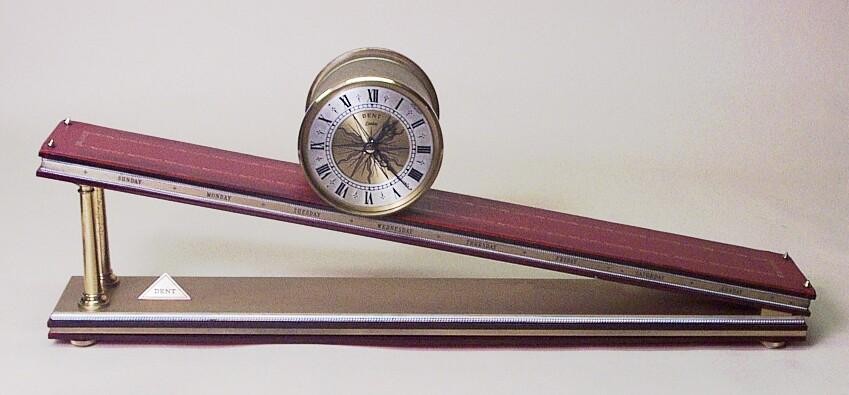

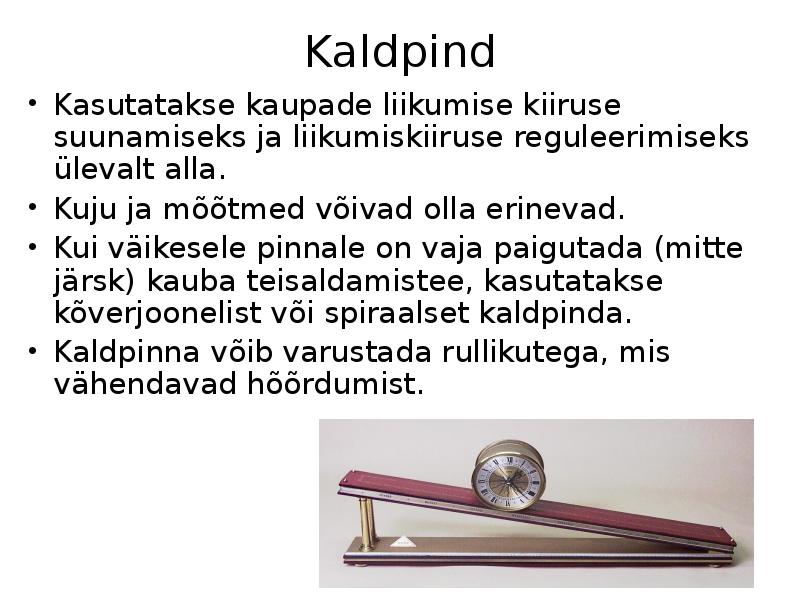

Kaldpind
• Kasutatakse kaupade liikumise kiiruse
suunamiseks ja liikumiskiiruse reguleerimiseks
ülevalt alla.
• Kuju ja mõõtmed võivad olla erinevad.
• Kui väikesele pinnale on vaja paigutada (mitte
järsk) kauba teisaldamistee, kasutatakse
kõverjoonelist või spiraalset kaldpinda.
• Kaldpinna võib varustada rullikutega, mis
vähendavad hõõrdumist.

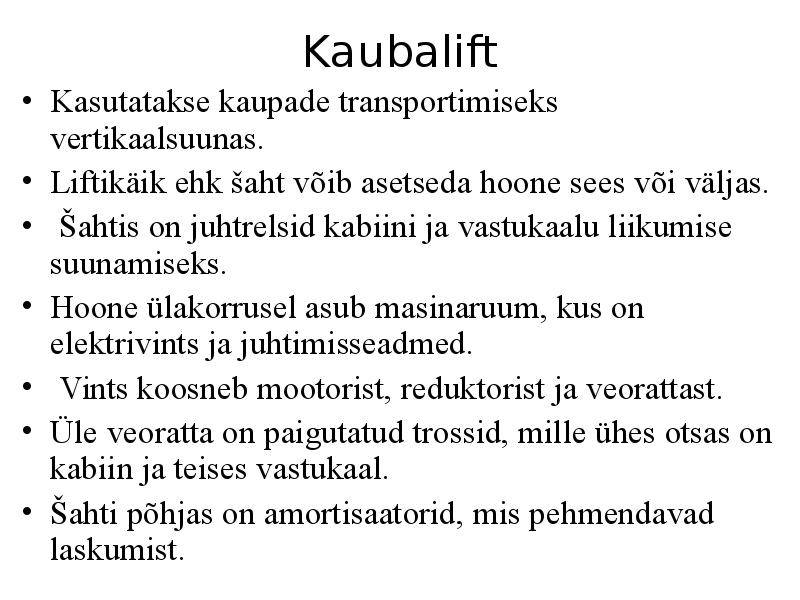

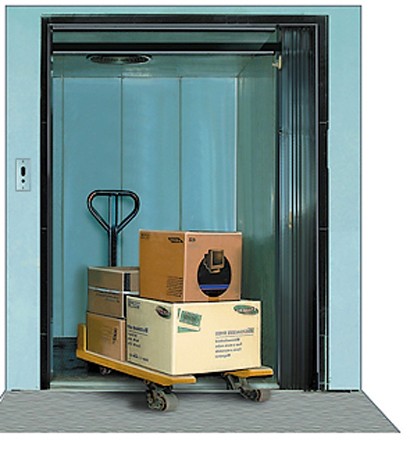

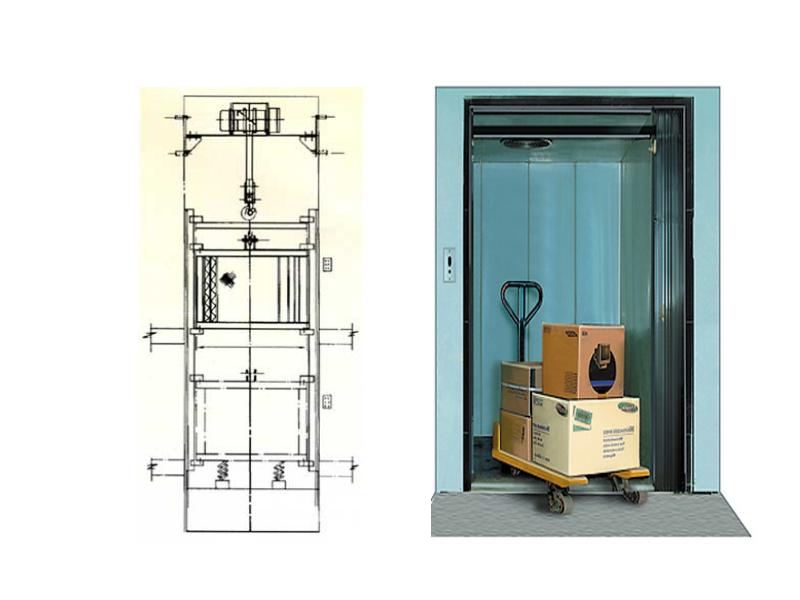

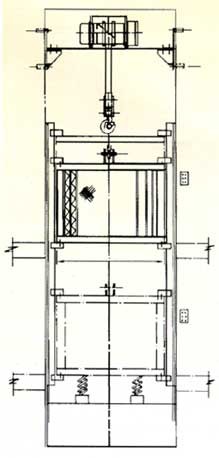

Kaubalift
• Kasutatakse kaupade transportimiseks
vertikaalsuunas.
• Liftikäik ehk šaht võib asetseda hoone sees või väljas.
•  Šahtis on juhtrelsid kabiini ja vastukaalu liikumise
suunamiseks.
• Hoone ülakorrusel asub masinaruum, kus on
elektrivints  ja juhtimisseadmed.
•   Vints  koosneb mootorist, reduktorist ja veorattast.
• Üle veoratta on paigutatud trossid, mille ühes otsas on
kabiin ja teises vastukaal.
• Šahti põhjas on  amortisaatorid , mis pehmendavad
laskumist.

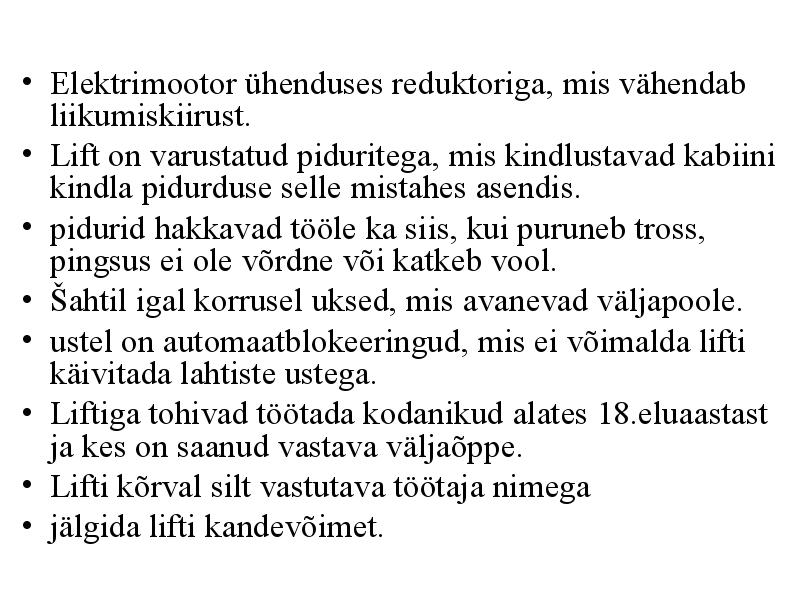

•  Elektrimootor ühenduses reduktoriga, mis vähendab
liikumiskiirust.
•  Lift  on varustatud piduritega, mis kindlustavad kabiini
kindla pidurduse selle mistahes asendis.
• pidurid hakkavad tööle ka siis, kui puruneb tross,
pingsus ei ole võrdne või katkeb vool.
• Šahtil igal korrusel uksed, mis  avanevad  väljapoole.
•  ustel on automaatblokeeringud, mis ei võimalda lifti
käivitada lahtiste ustega.
•  Liftiga   tohivad  töötada kodanikud alates 18.eluaastast
ja kes on saanud vastava väljaõppe.
• Lifti kõrval silt  vastutava töötaja nimega
• jälgida lifti kandevõimet.
