Tehniline mehaanika II Labor 5 - Saleda puitvarda survekatse (0)

Tallinna Tehnikaülikool
Ehituse ja arhitektuuri instituut
Konstruktsiooni- ja vedelikumehaanika õppetool














LABORATOORNE TÖÖ nr. 5
Saleda puitvarda survekatse
Tehniline mehaanika  II









Üliõpilane: Alisa  Raužina
Matrikli nr: 153943
Rühm: EAUI 61
Juhendaja : Mirko Mustonen
Kuupäev: 10.04.18












Tallinn
2018
Töö  eesmärk:  määrata  saleda  puitvarda  ekstsentrilisel   survel   tekkivat  kõverdumist
iseloomustavad läbipainded ja võrrelda neid arvutuslikega.

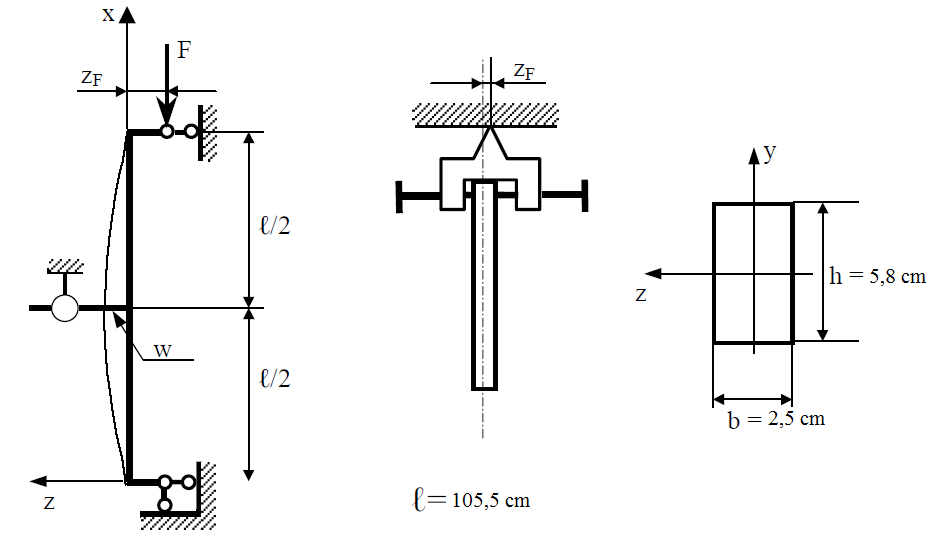

Katsekeha:

Tulemused:
1. Läbipaine sõltuvus koormusest
Kuna reaalselt ei õnnestu koormamisel raskust kunagi täpselt tsentreerida, siis teoreetiliste
väärtuste arvutustel võetakse minimaalne ekstsentrilisus zF = 0,5 mm
Tabel 1. zF =0,5mm
Jõud
Indikaatori
Siire w
Manomeetri
lugem
katseline
teoreetiline
lugem
kgf
kN
mm
10
60
0,59
22,10
0
0
20
160
1,57
22,16
0,06
0,05
30
250
2,45
22,21
0,11
0,09
40
350
3,43
22,24
0,14
0,16
50
440
4,31
22,27
0,17
0,22
60
530
5,19
22,27
0,17
0,30
70
630
6,17
22,25
0,15
0,40
80
730
7,15
22,15
0,05
0,53
90
830
8,13
22,02
-0,08
0,69
100
930
9,11
21,77
-0,33
0,91


2

Tabel 2. zF = 5 mm
Manomeetri
Jõud
Indikaatori
Siire w
lugem
lugem
katseline
teoreetiline
kgf
kN
mm
12
80
0,78
26,84
0
0
20
160
1,57
27,35
0,51
0,38
30
250
2,45
28,02
1,18
0,86
40
350
3,43
28,33
1,49
1,47
50
440
4,31
28,95
2,11
2,12
60
530
5,19
29,53
2,69
2,89
Tabel 3. zF = 10 mm
Manomeetri
Jõud
Indikaatori
Siire w
lugem
lugem
katseline
teoreetiline
kgf
kN
mm
11
70
0,69
14,14
0
0
20
160
1,57
13,49
0,65
0,84
25
205
2,01
12,94
1,20
1,30
30
250
2,45
12,54
1,60
1,79
35
300
2,94
12,14
2,00
2,39
40
350
3,43
11,67
2,47
3,03
45
395
3,87
11,09
3,05
3,65
50
440
4,31
10,32
3,82
4,33

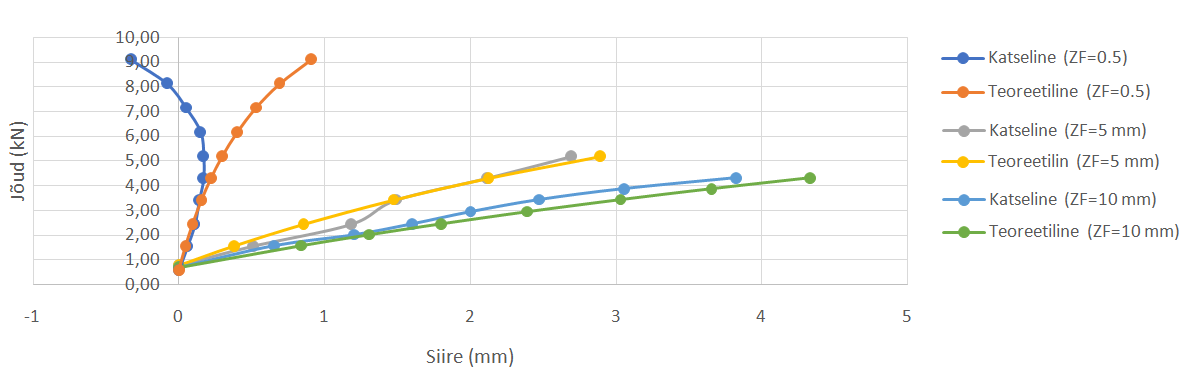

Joonis 2. Jõu-läbipainde diagramm




3

2. Varda ristlõike paindejäikus
Tabel 4. Andmed
Jrk
Jõud
Indik.
nr
FK
Lugem a
kgf
N
mm
1
20
196
3,40
2
60
588
6,89




F
392 · 0,93
𝐸𝐼
KL3
𝑦 =
= 1705,9 Nm2
48𝑤𝐾
48 ·0,00349
kus    FK = FK2 – FK1 = 588 – 196 = 392 N
         wK = a2 – a1 = 6,89 – 3,40 = 3,49 mm
         L = 90cm

3. Varda teoreetiline läbipaine

z
w
𝑤
Fl2
o
𝑜 = F
= kF   ;    𝑤 =

8EI
F
y
1 − FEI

π2EIy
π2 · 1706
𝐹𝐸𝐼 =
= 15,13 kN
l2
8 · 1,0552

Kui zF = 5 mm, siis
𝑧
5 ∗ 10−3 ∗   1,0552
𝑘 = 𝐹𝑙2 =
= 4,0779 ∗ 10−7(m/N) = 0,408 (𝑚𝑚/𝑘𝑁)
8𝐸𝐼𝑦
8 ∗ 1706

Kui zF = 10 mm, siis
𝑧
10 ∗ 10−3 ∗   1,0552
𝑘 = 𝐹𝑙2 =
= 8,1558 ∗ 10−7(m/N) = 0,816 (𝑚𝑚/𝑘𝑁)
8𝐸𝐼𝑦
8 ∗ 1706
Tabel 5. Arvutustabel , zF =0,5mm
F (kN)
F/FEI
1 – F/FEI
w (mm)
w – walg (mm)
0,59
0,039
0,961
0,025
0,00
1,57
0,104
0,896
0,071
0,05
2,45
0,162
0,838
0,119
0,09
3,43
0,227
0,773
0,181
0,16
4,31
0,285
0,715
0,246
0,22
5,19
0,343
0,657
0,323
0,30
6,17
0,408
0,592
0,425
0,40
4

7,15
0,473
0,527
0,554
0,53
8,13
0,538
0,462
0,718
0,69
9,11
0,603
0,397
0,935
0,91
Tabel 6. Arvutustabel, zF =5mm
F (kN)
F/FEI
1 – F/FEI
w (mm)
w – walg (mm)
0,78
0,052
0,948
0,34
0,00
1,57
0,104
0,896
0,71
0,379
2,45
0,162
0,838
1,19
0,857
3,43
0,227
0,773
1,81
1,474
4,31
0,285
0,715
2,46
2,123
5,19
0,343
0,657
3,22
2,887
Tabel 7. Arvutustabel, zF =10mm
F (kN)
F/FEI
1 – F/FEI
w (mm)
w – walg (mm)
0,69
0,046
0,954
0,59
0,00
1,57
0,104
0,896
1,43
0,84
2,01
0,133
0,867
1,89
1,30
2,45
0,162
0,838
2,38
1,79
2,94
0,194
0,806
2,98
2,39
3,43
0,227
0,773
3,62
3,03
3,87
0,256
0,744
4,24
3,65
4,31
0,285
0,715
4,92
4,33

Varda saledus :
ϻl
1055
𝜆 =
= 146,18 mm
iy
7,217
ϻ = 1
iy = b/√12 = 7,217 mm
Et tegu on suure saleduseda, siis FEI = Fcr.
