Tehnilise mehaanika II 5labor (0)

b>Katsekeha:
5,8 cm
2,6 cm
105,5 cm
Tulemused:
1. Läbipainde sõltuvus koormusest
Katseliselt saadud tulemused mõne ekstsentrilisuse zF puhul on esitatud alljärgnevates tabelites .
zF = 0 mm
Manomeetri lugem
Jõud F
Indikaatori lugem
Siire w
katseline
teoreetiline
kgf
kN
mm
10
60
0,59
21,92
0
0
20
160
1,57
21,84
0,08
0,004989
30
250
2,45
21,80
0,12
0,010177
40
350
3,43
21,64
0,28
0,016953
50
440
4,32
21,52
0,40
0,02427
60
530
5,2
21,40
0,52
0,032927
70
630
6,18
21,21
0,71
0,044802
80
730
7,16
21,00
0,92
0,059981
90
830
8,14
20,68
1,24
0,080064
100
930
9,12
20,23
1,69
0,107887
zF = 5 mm
Manomeetri lugem
Jõud F
Indikaatori lugem
Siire w
katseline
teoreetiline
kgf
kN
mm
10
60
0,59
15,80
0
0
20
160
1,57
15,42
0,38
0,50
30
250
2,45
15,00
0,80
1,02
40
350
3,43
14,46
1,34
1,69
50
440
4,32
13,80
2,00
2,43
60
530
5,20
13,15
2,65
3,23
70
630
6,18
12,28
3,52
4,48
zF = 10 mm
Manomeetri lugem
Jõud F
Indikaatori lugem
Siire w
katseline
teoreetiline
kgf
kN
mm
10
60
0,59
10,82
0
0
20
160
1,57
10,35
0,47
1,00
25
205
2,01
9,81
1,01
1,50
30
250
2,45
9,48
1,34
2,03
35
300
2,94
9,01
1,81
2,68
40
350
3,43
8,52
2,30
3,89
45
395
3,87
8,00
2,82
4,08
50
440
4,32
7,21
3,61
4,85
2.Varda teoreetiline läbipaine
w = wo / (1-F/FEI) , kus wo = F*zF*l2/(8*E*Iy) = k*F
EIy = 1602,04Nm2
FEI = π2*EIy/l2 = 14205,8 N
Kui zF = 0,05 mm, siis k = 0,00434mm/kN
zF = 5 mm, siis k = 0,434mm/kN
zF = 10 mm, siis k = 0,868mm/kN
Arvutustabelid
zF=0mm
F [kN]
F/FEI
1-F/FEI
w [mm]
w-walg [mm]
0,59
0,041
0,959
0,002672
0
1,57
0,111
0,889
0,00766
0,004989
2,45
0,172
0,828
0,012849
0,010177
3,43
0,241
0,759
0,019625
0,016953
4,32
0,304
0,696
0,026942
0,02427
5,20
0,366
0,634
0,035599
0,032927
6,18
0,435
0,565
0,047474
0,044802
7,16
0,504
0,496
0,062652
0,059981
8,14
0,573
0,427
0,082735
0,080064
9,12
0,642
0,358
0,110558
0,107887
zF=5mm
F [kN]
F/FEI
1-F/FEI
w [mm]
w-walg [mm]
0,59
0,041
0,959
0,267
0
1,57
0,111
0,889
0,766
0,50
2,45
0,172
0,828
1,28
1,02
3,43
0,241
0,759
1,96
1,69
4,32
0,304
0,696
2,69
2,43
5,20
0,366
0,634
3,49
3,23
6,18
0,435
0,565
4,74
4,48
zF=10mm
F [kN]
F/FEI
1-F/FEI
w [mm]
w-walg [mm]
0,59
0,041
0,959
0,53
0
1,57
0,111
0,889
1,53
1,00
2,01
0,141
0,859
2,03
1,50
2,45
0,172
0,828
2,57
2,03
2,94
0,207
0,793
3,22
2,68
3,43
0,241
0,759
3,92
3,89
3,87
0,272
0,728
4,61
4,08
4,32
0,304
0,696
5,39
4,85
3.Jõu-läbipainde diagramm
Varda saledus λ = μ*l/iy = 140,67
kus μ=1, iy=b/121/2 = 0,0075
Et tegemist on suure saledusega, siis FEI = Fer.

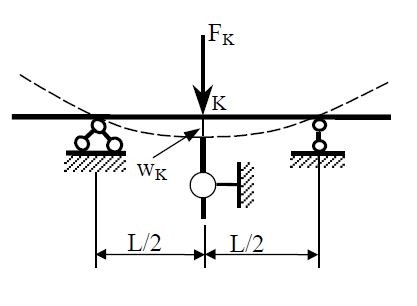

4.Varda ristlõike paindejäikuse EIy määramine paindekatsest
Jrk nr
Jõud F
Indik. lugem a
kgf
N
mm
1
20
196,2
8,8
2
60
588,6
5,08
EIy = FK*L3/(48wK) = 1602,04 Nm2
kus L=90 cm
FK= FK1 - FK2 = 392,4 N
wK=a2-a1 = 3,72mm
