TEHNILINE JOONIS.
ESKIIS
NB! Osad  lingid  ei tööta enam

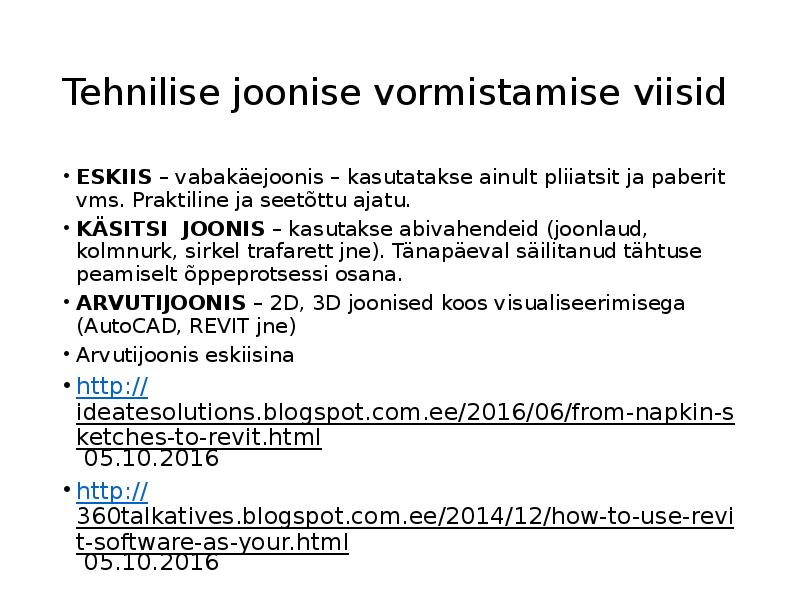

Tehnilise joonise vormistamise viisid
• ESKIIS – vabakäejoonis – kasutatakse ainult pliiatsit ja paberit
vms. Praktiline ja seetõttu  ajatu .
• KÄSITSI  JOONIS – kasutakse abivahendeid (joonlaud,
kolmnurk , sirkel trafarett jne). Tänapäeval säilitanud tähtuse
peamiselt õppeprotsessi  osana .
• ARVUTIJOONIS – 2D, 3D joonised koos visualiseerimisega
( AutoCAD ,  REVIT  jne)
• Arvutijoonis eskiisina
• http://
ideatesolutions.blogspot.com.ee/ 2016 /06/from-napkin-s
ketches-to-revit.html
 05.10. 2016
• http://
360talkatives.blogspot.com.ee/2014/12/how-to-use-revi
t-software-as-your.html
 05.10.2016

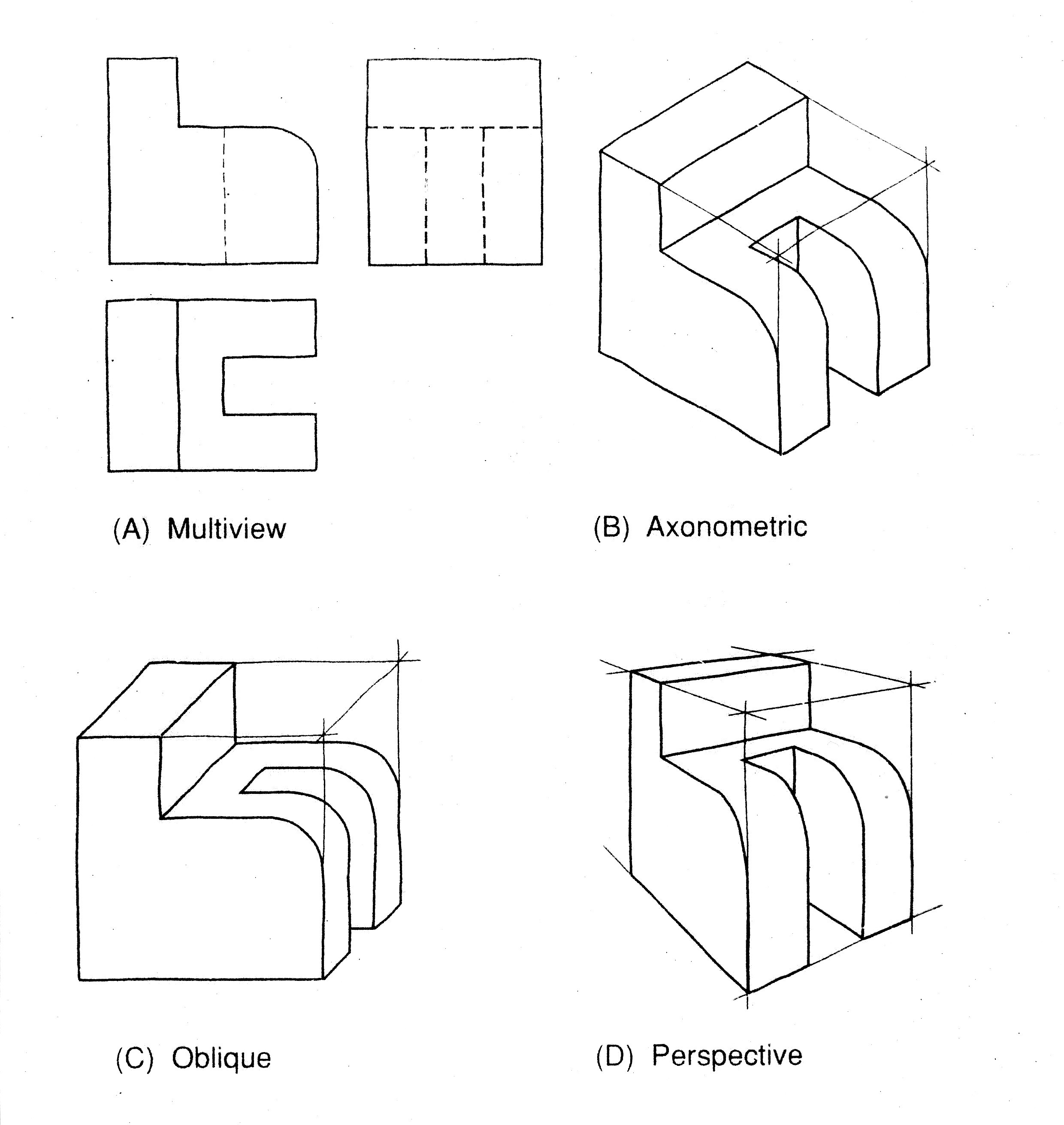

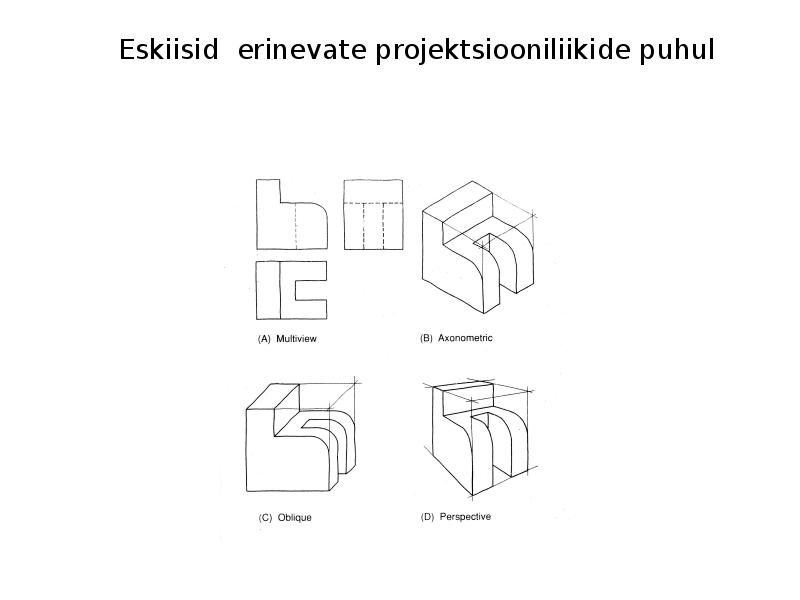

Eskiisid  erinevate projektsiooniliikide puhul

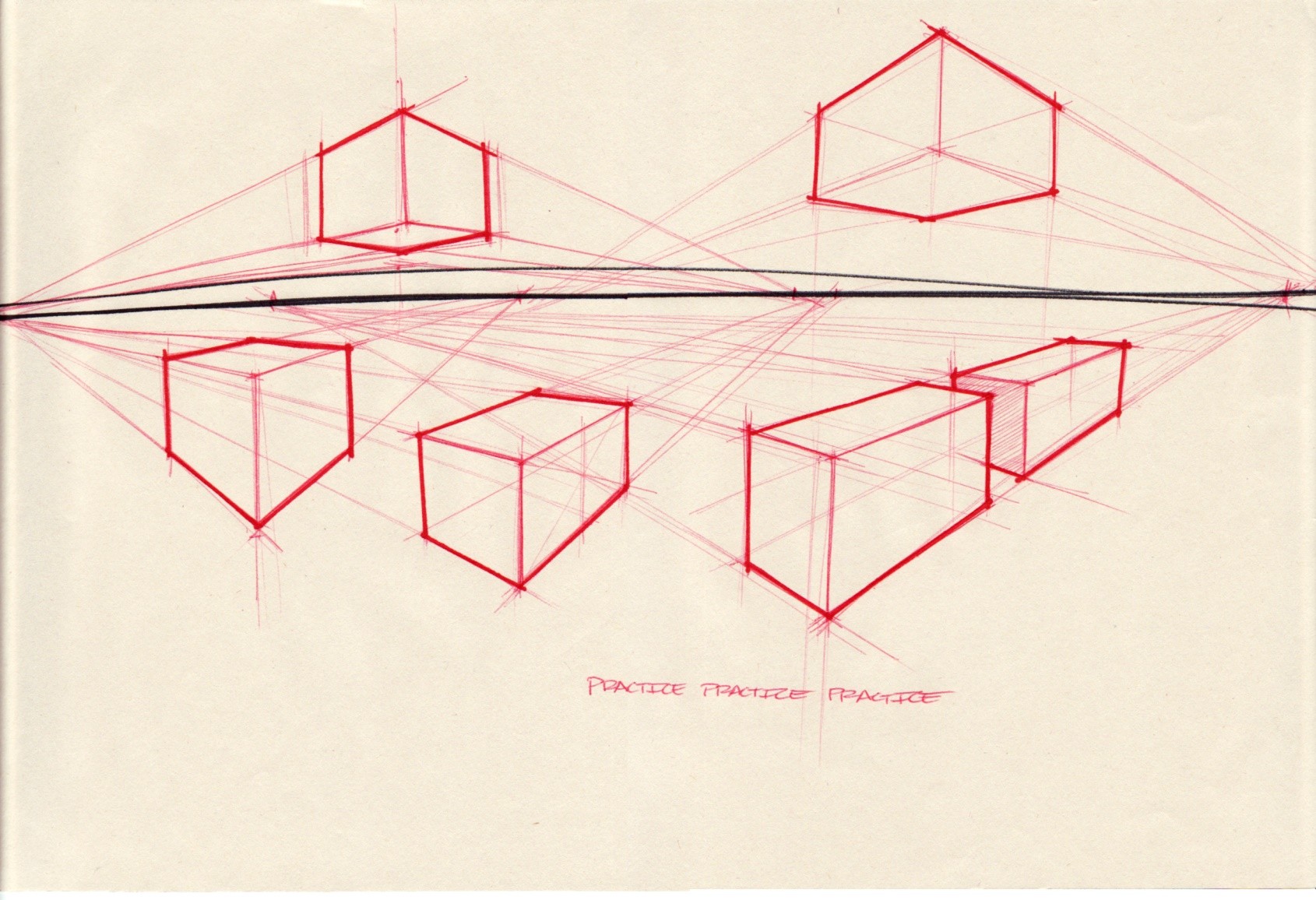

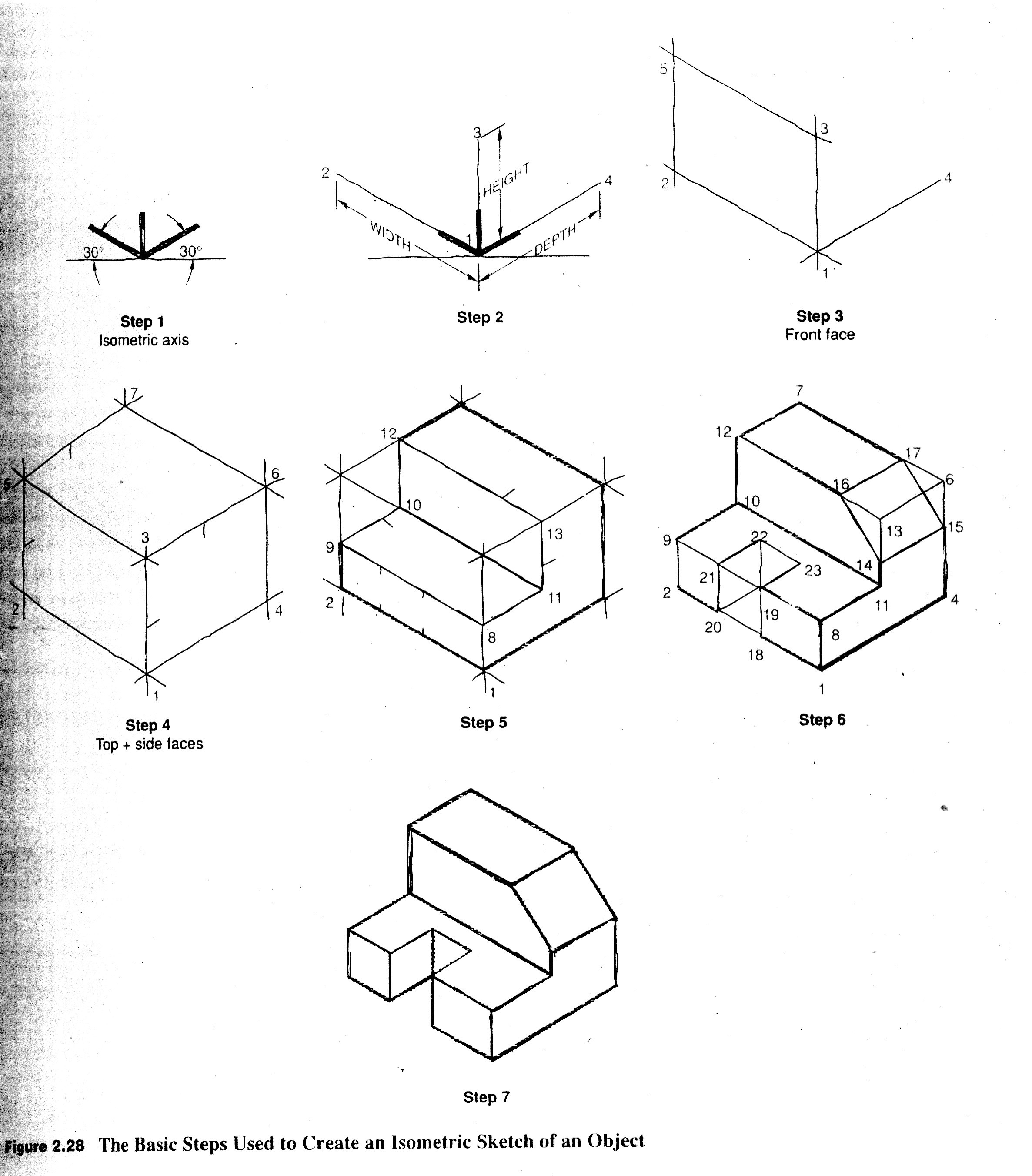

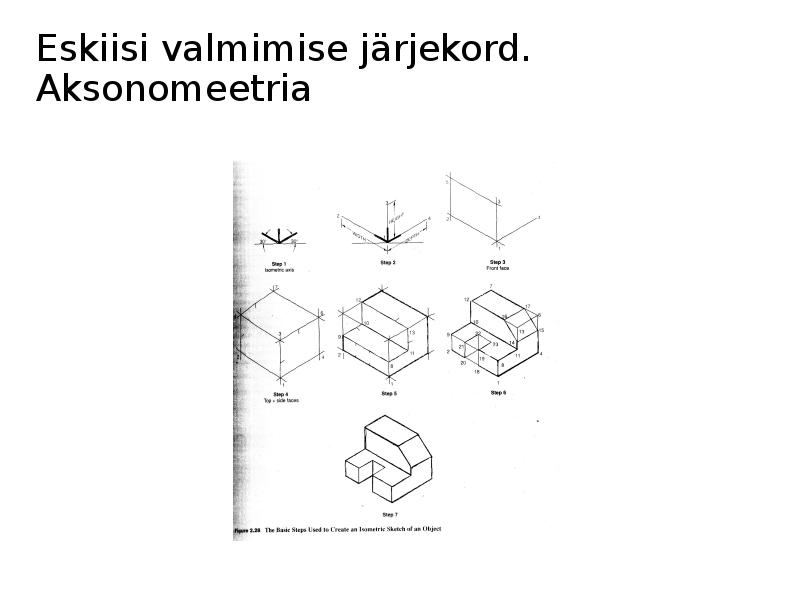

Eskiisi valmimise järjekord .
Aksonomeetria

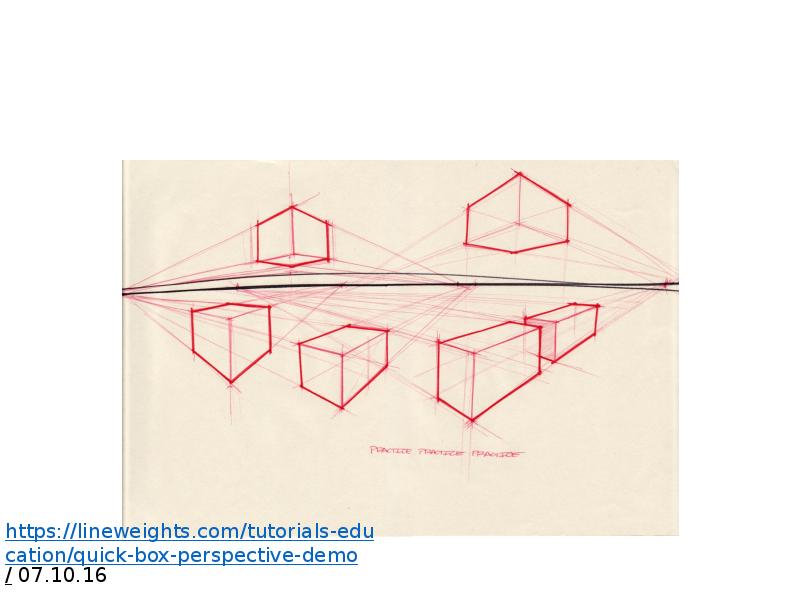

https://lineweights.com/tutorials-edu
cation/quick-box-perspective-demo
/ 07.10.16

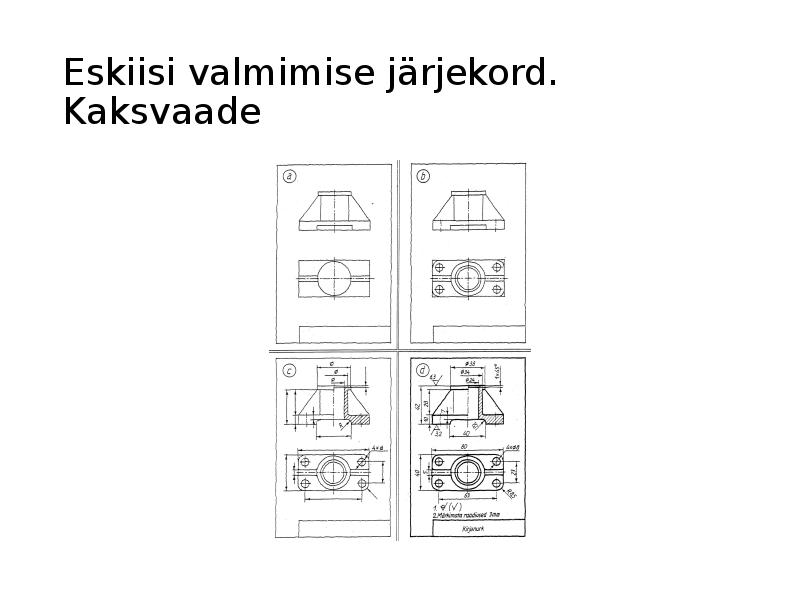

Eskiisi valmimise järjekord.

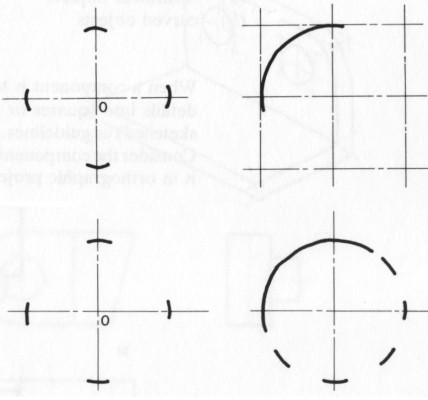

Kaksvaade
http://www.tech.plymouth.ac.uk/dmme/cad/des
ign/Generaltipsforsketchingcurvesandcircleshttp://www. tpub .com/engbas/5-27.htm
.html

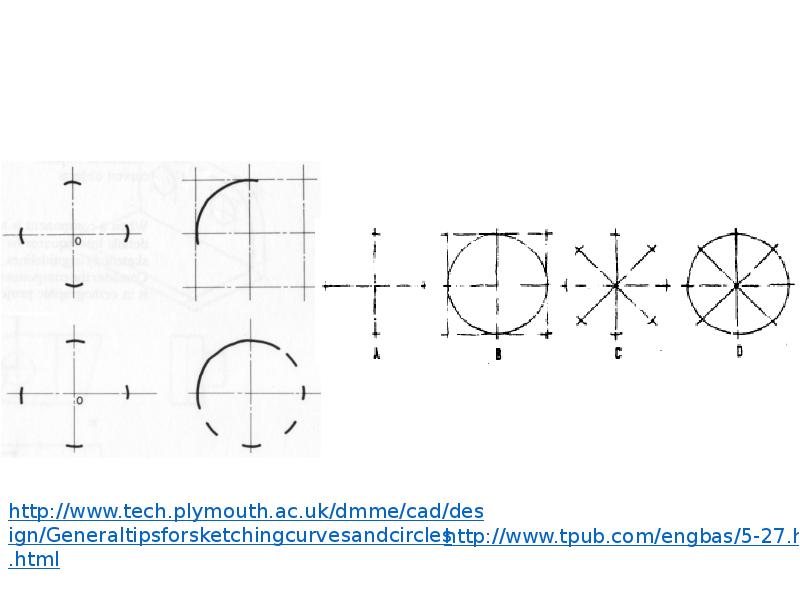

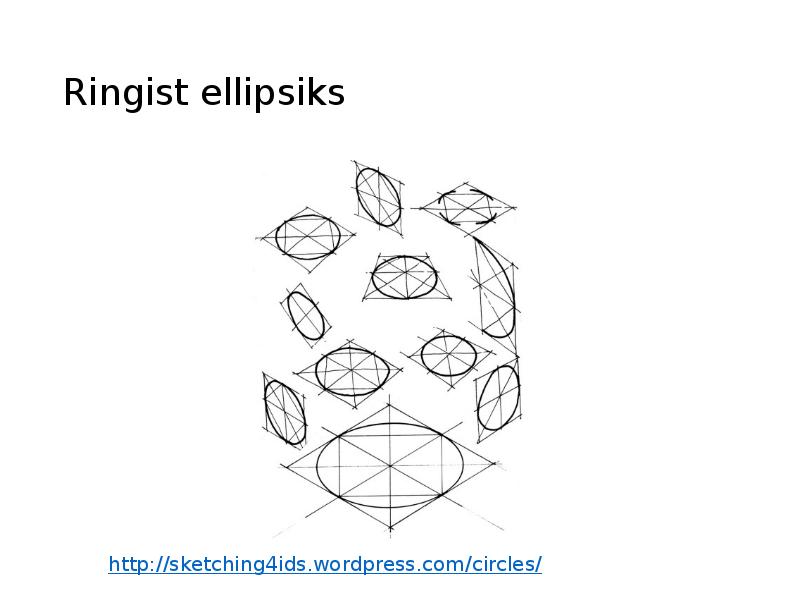

Ringist  ellipsiks
http://sketching4ids.wordpress.com/circles/

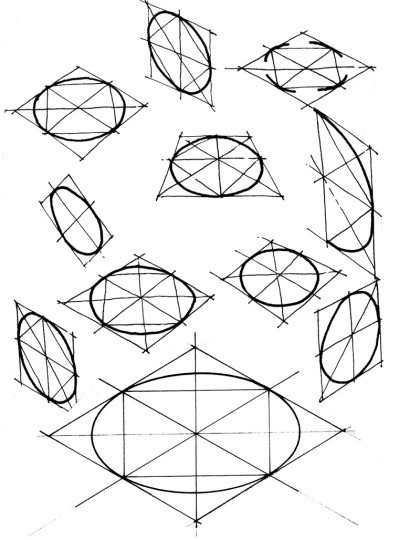

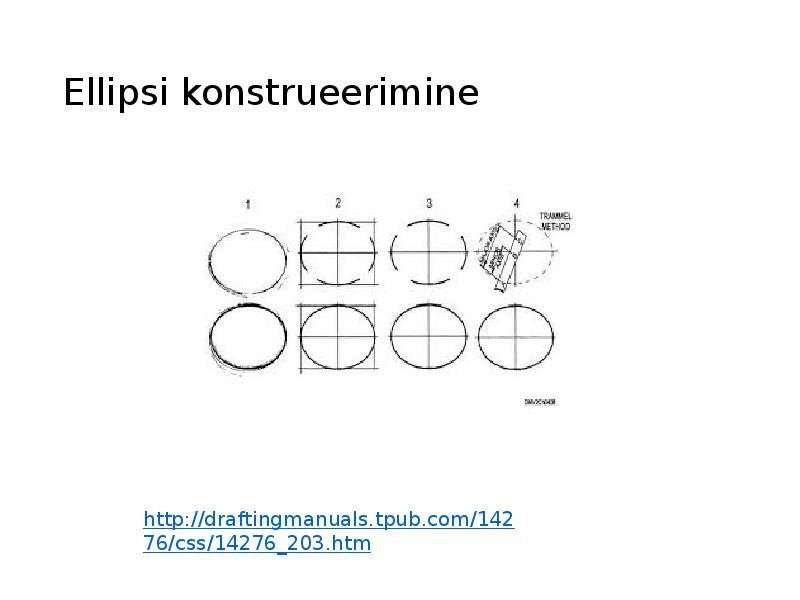

Ellipsi  konstrueerimine
http://draftingmanuals.tpub.com/142
76/css/14276_203.htm

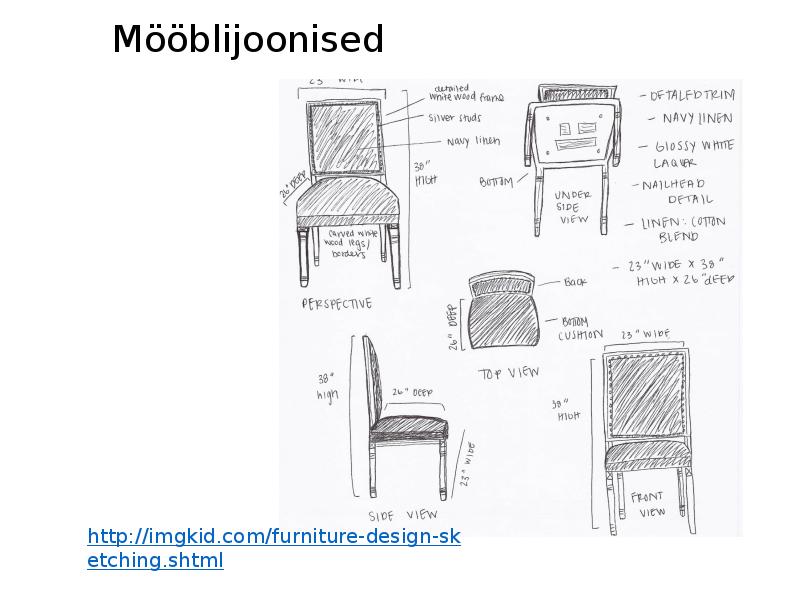

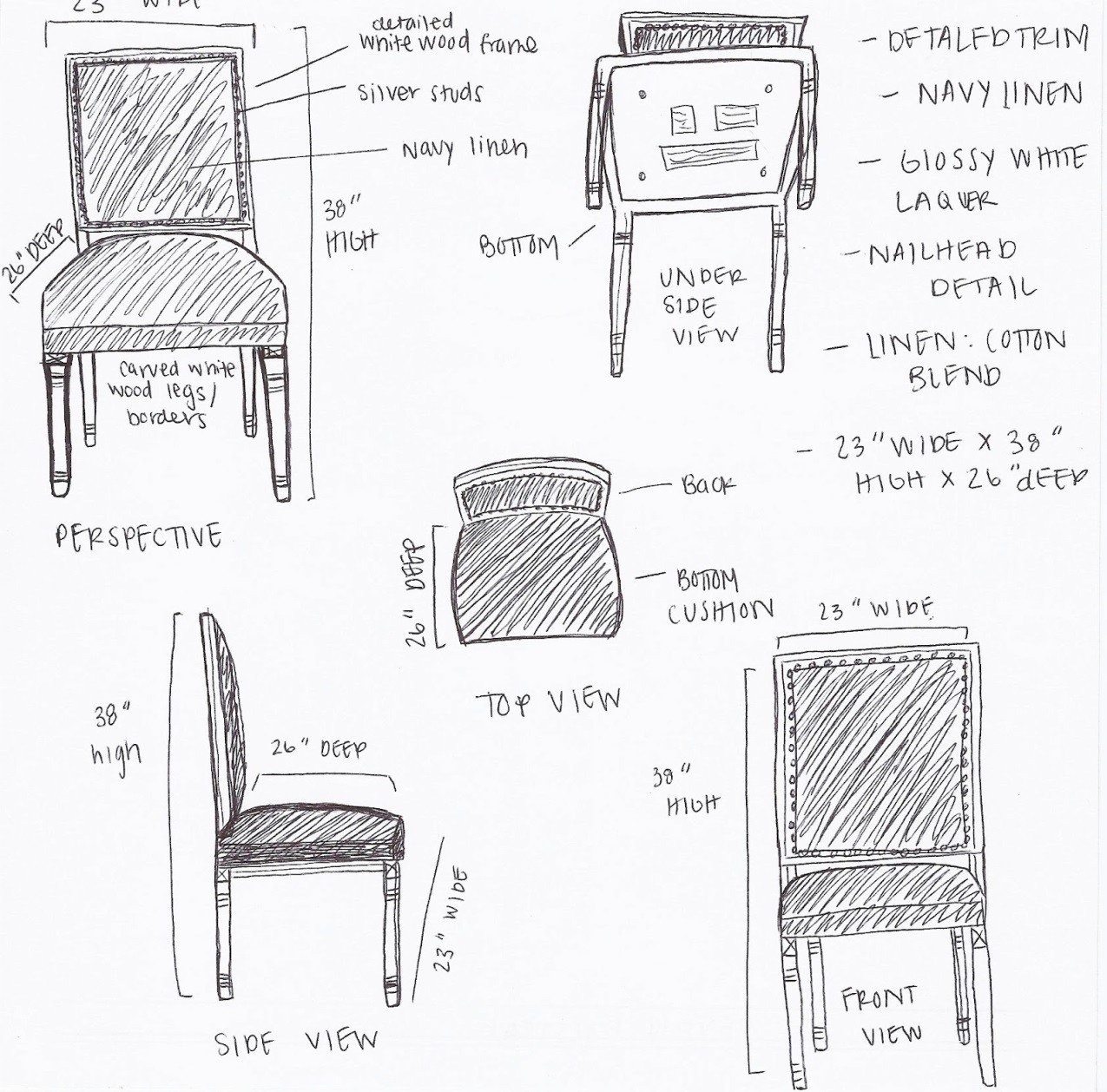

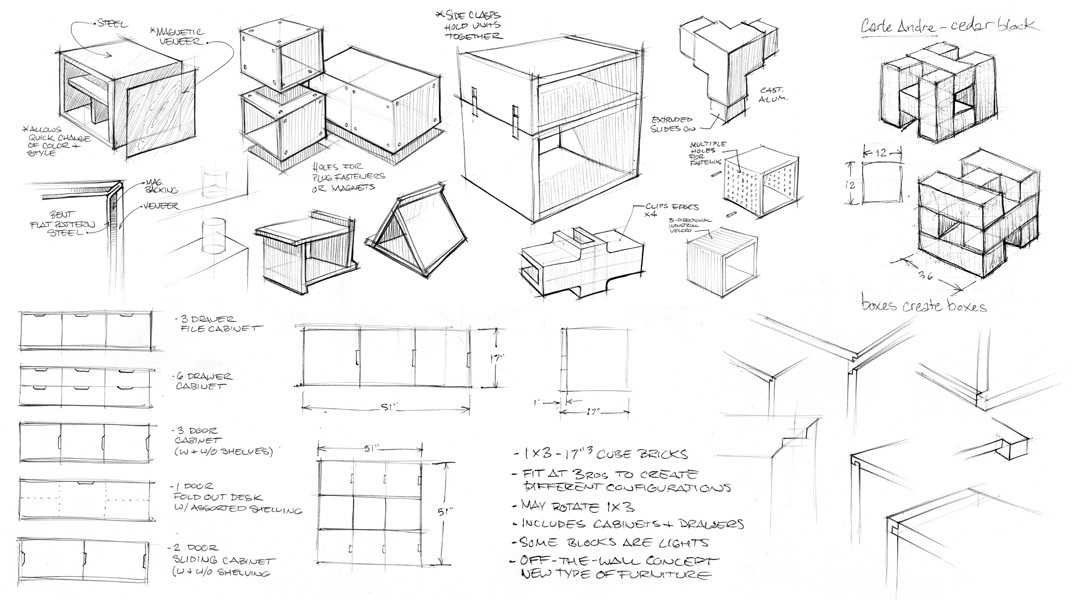

Mööblijoonised
http://imgkid.com/furniture-design-sk
etching.shtml

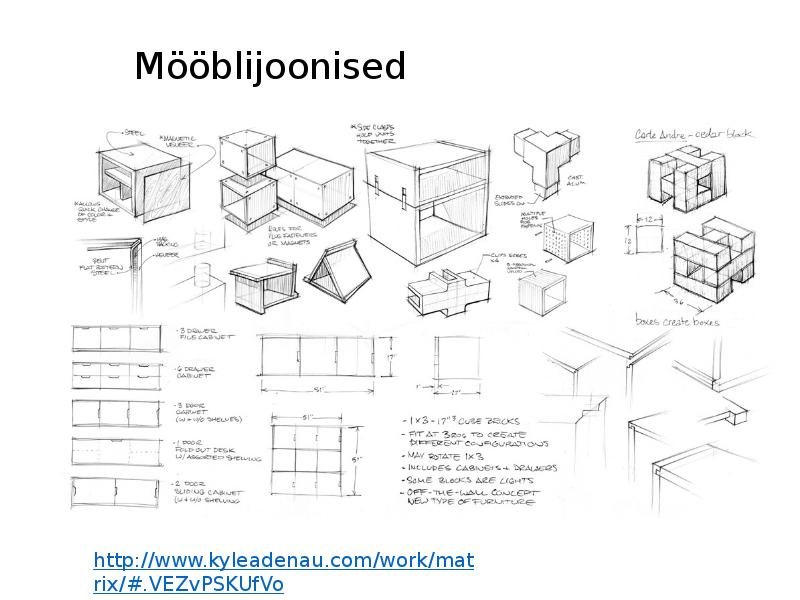

Mööblijoonised
http://www.kyleadenau.com/work/mat
rix/#.VEZvPSKUfVo

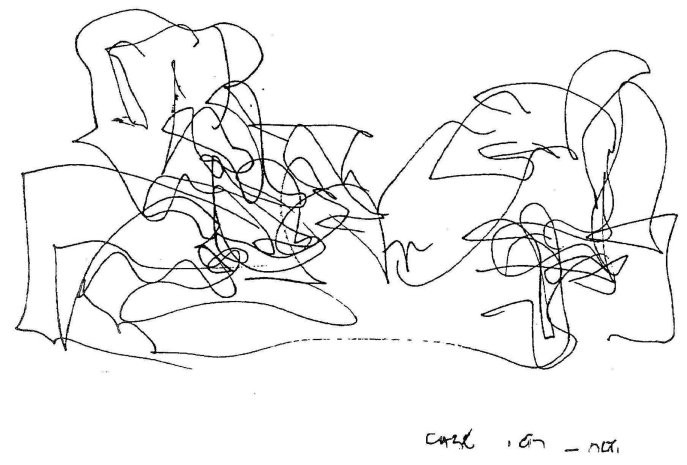

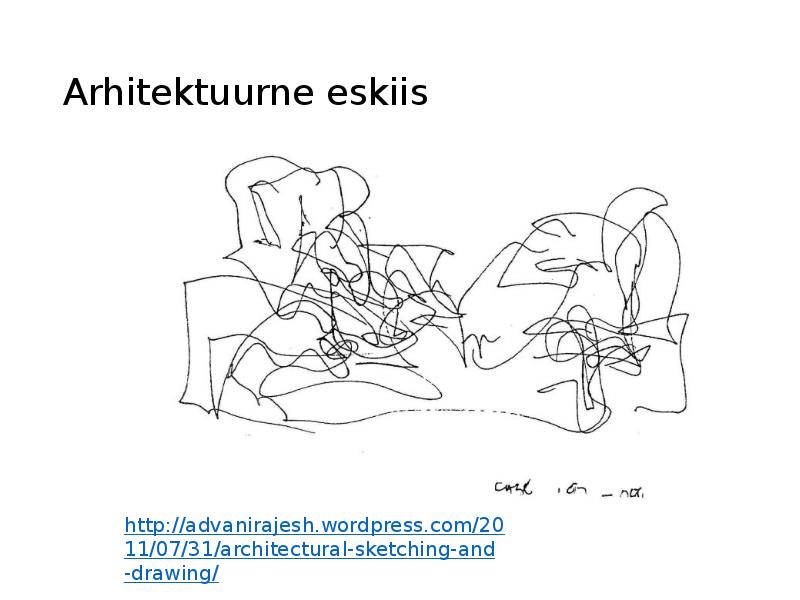

Arhitektuurne eskiis
http://advanirajesh.wordpress.com/20
11/07/31/architectural-sketching-and
- drawing /

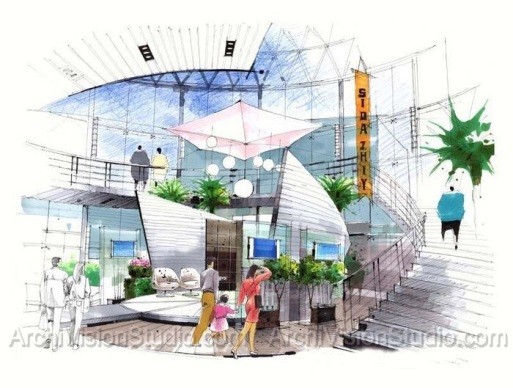

Eskiis arhitektuuri teenistuses.
Interjöör
http://www.archivisionstudio.com/Arch
itectural-Rendering/pen- color /imgpage
s/pen-and-ink-drawing-tutorial.html

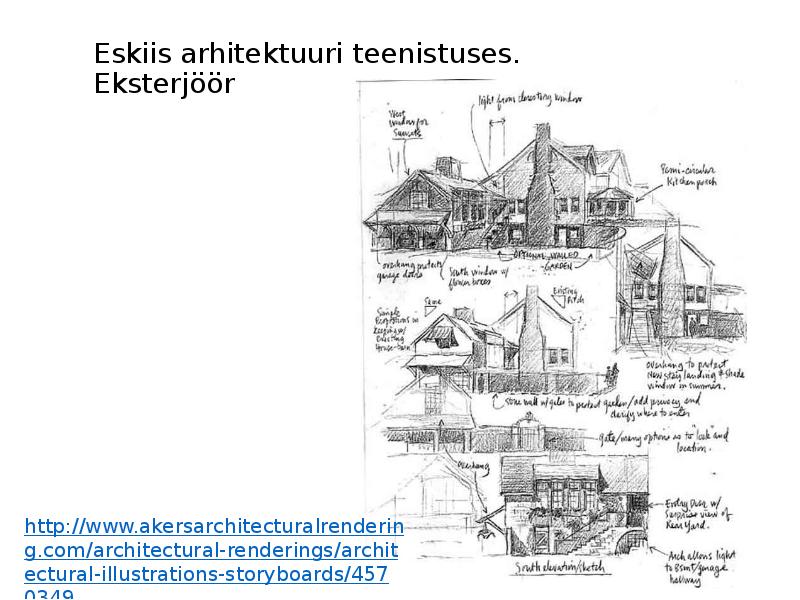

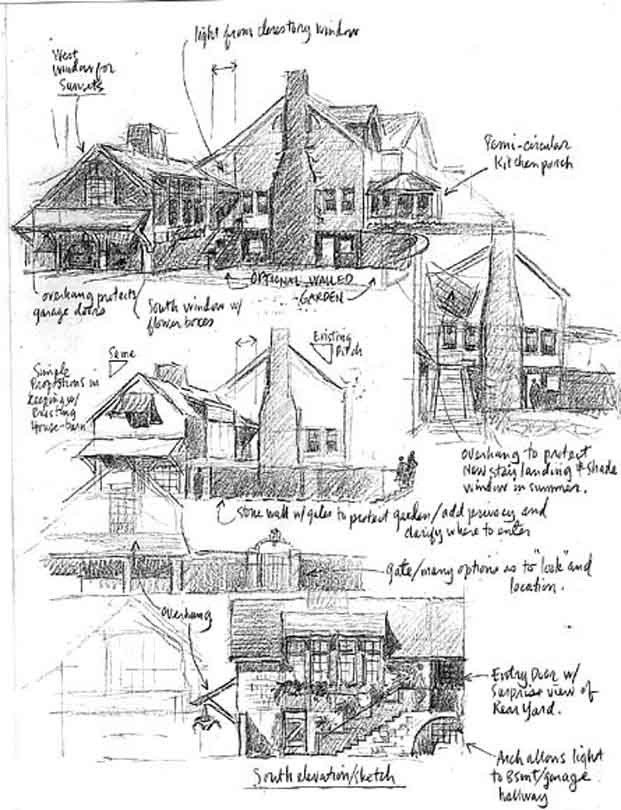

Eskiis arhitektuuri teenistuses.
Eksterjöör
http://www.akersarchitecturalrenderin
g.com/architectural-renderings/archit
ectural-illustrations-storyboards/457
0349

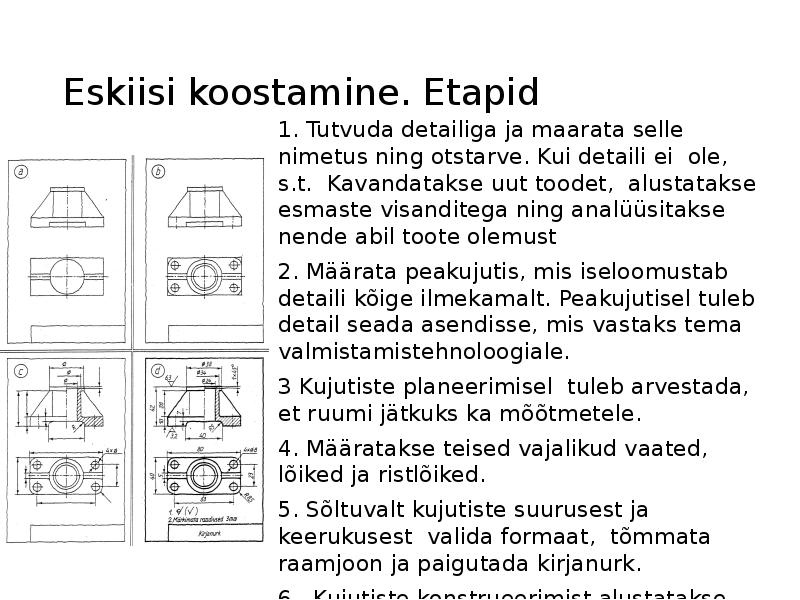

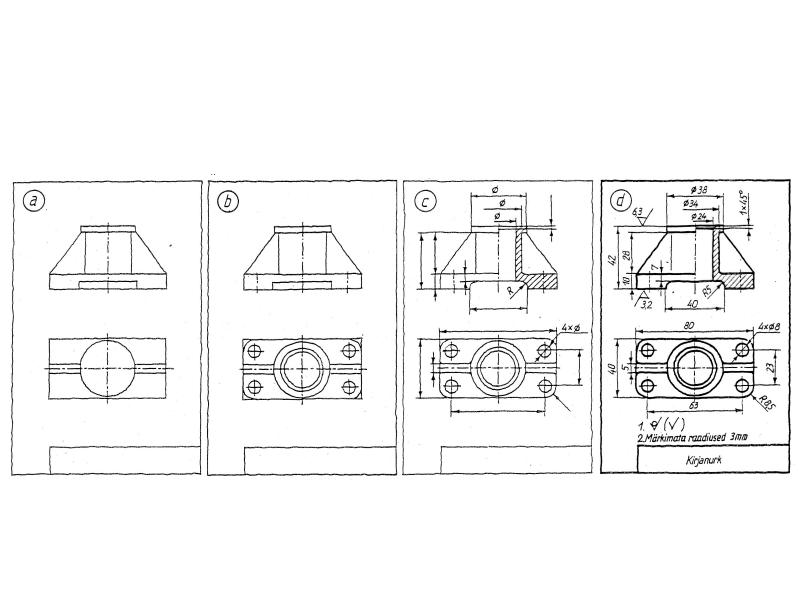

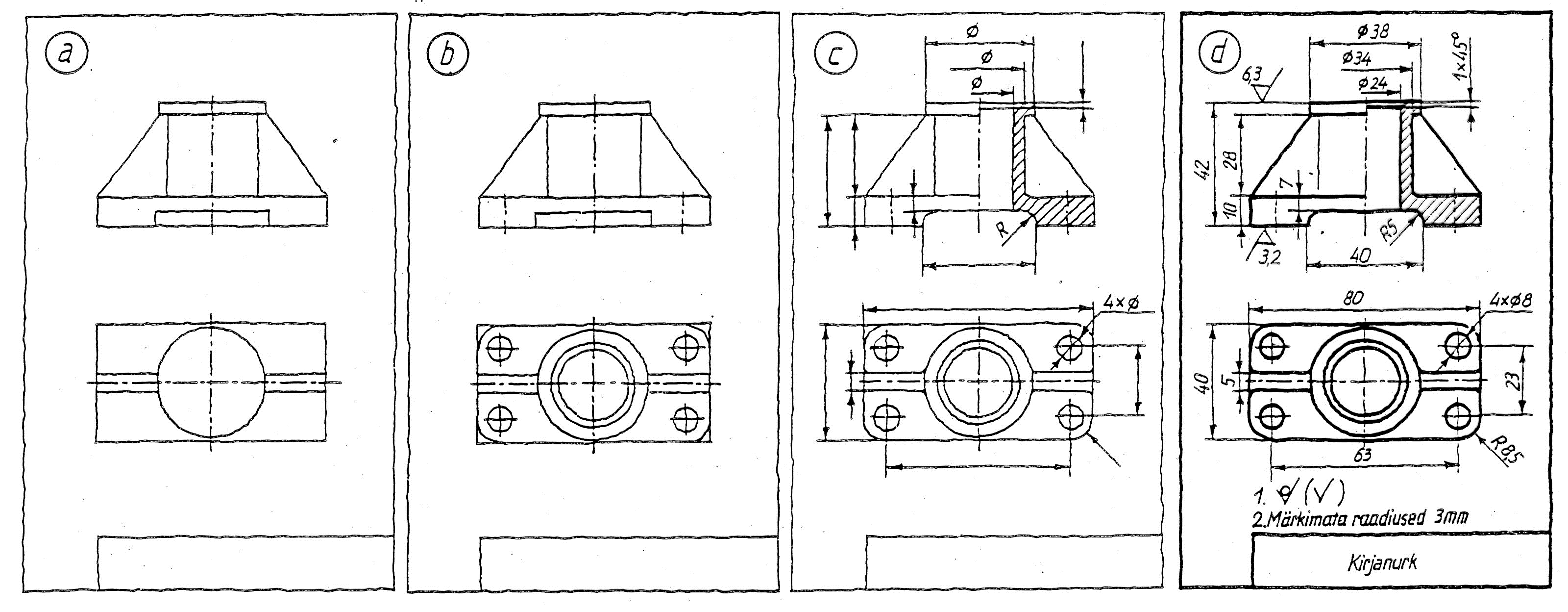

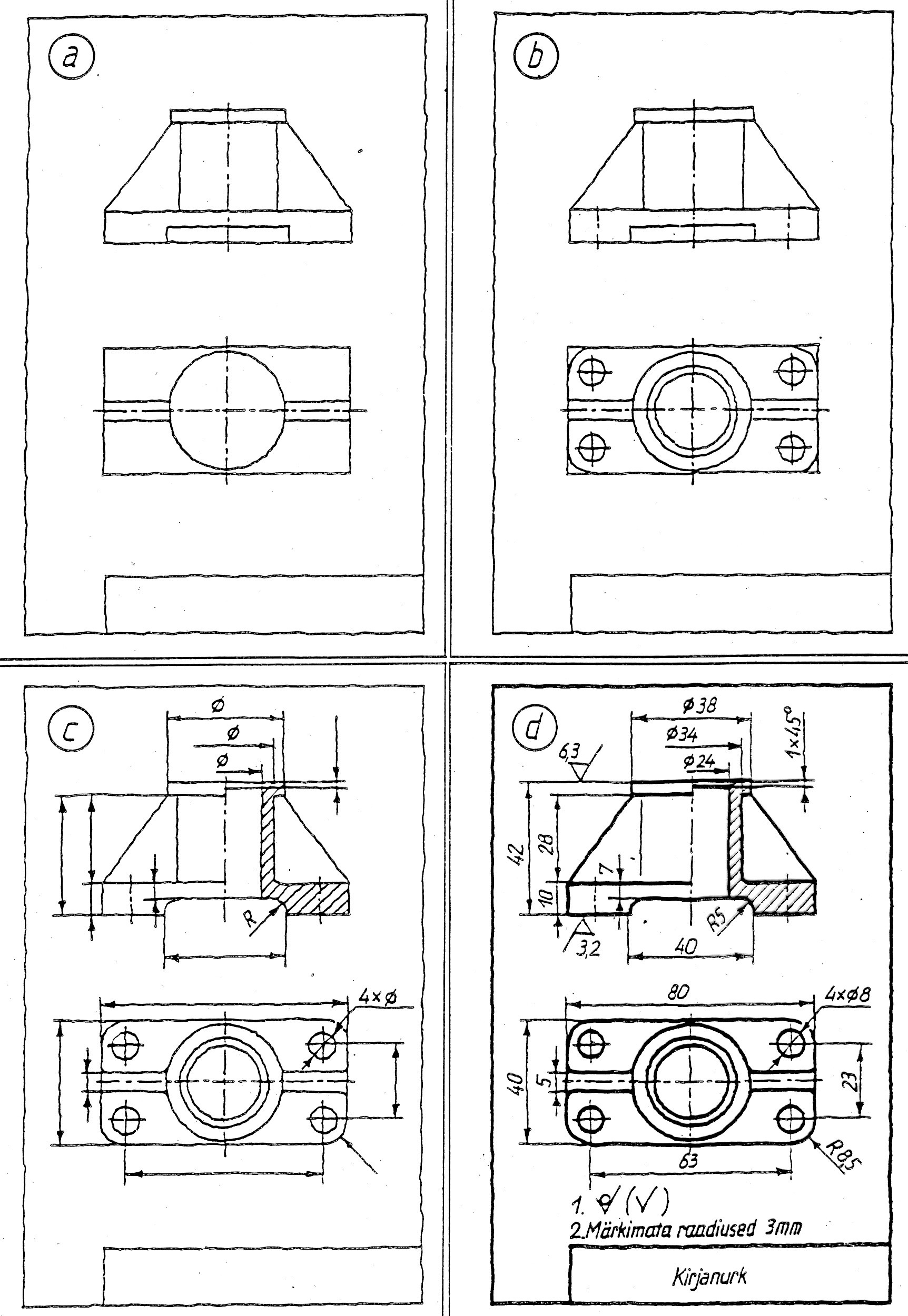

Eskiisi koostamine. Etapid
1. Tutvuda detailiga ja maarata selle
nimetus ning otstarve. Kui detaili ei  ole,
s.t.  Kavandatakse uut toodet,  alustatakse
esmaste visanditega ning analüüsitakse
nende abil toote olemust
2. Määrata peakujutis, mis iseloomustab
detaili kõige ilmekamalt. Peakujutisel tuleb
detail seada asendisse, mis  vastaks  tema
valmistamistehnoloogiale.
3 Kujutiste planeerimisel  tuleb arvestada,
et ruumi jätkuks ka mõõtmetele.
4. Määratakse teised vajalikud vaated,
lõiked ja ristlõiked.
5. Sõltuvalt kujutiste  suurusest  ja
keerukusest  valida  formaat ,  tõmmata
raamjoon  ja paigutada  kirjanurk .
6.  Kujutiste konstrueerimist alustatakse
telg - ning tsentrijooned.

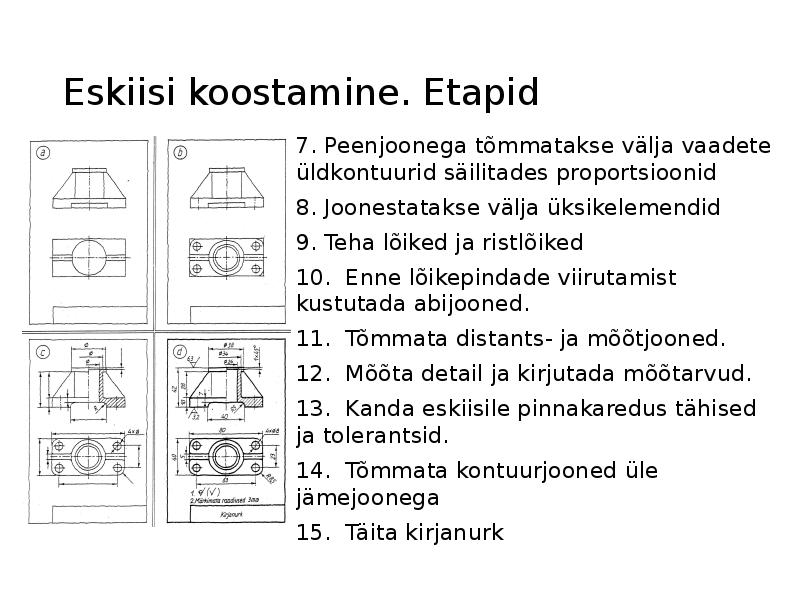

Eskiisi koostamine. Etapid
7. Peenjoonega tõmmatakse välja vaadete
üldkontuurid säilitades proportsioonid
8. Joonestatakse välja üksikelemendid
9. Teha lõiked ja ristlõiked
10.  Enne lõikepindade viirutamist
kustutada  abijooned.
11.  Tõmmata distants- ja mõõtjooned.
12.  Mõõta detail ja kirjutada mõõtarvud.
13.  Kanda  eskiisile  pinnakaredus tähised
ja tolerantsid.
14.  Tõmmata kontuurjooned üle
jämejoonega
15.  Täita kirjanurk
