Survetöötlemine (5)

5 VÄGA HEA
Punktid

Lõik failist

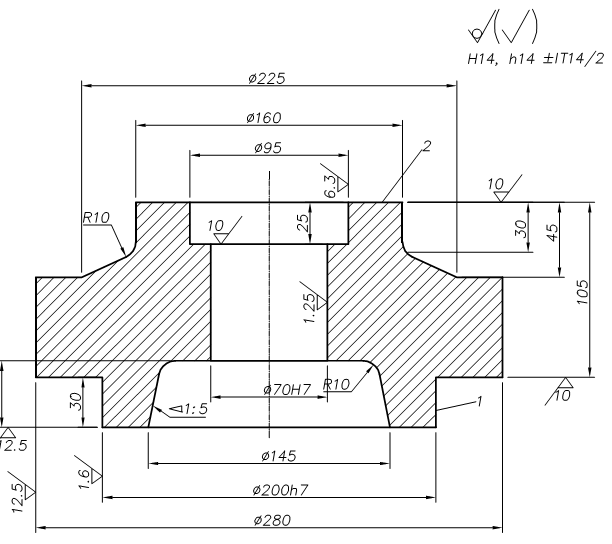

Valitud detaili joonis
Stantsimise viis
Väntpress –
Stantsimisseade, kus tooriku deformeerimine toimub pressi liuguri
poolt arendatava jõu toimel. Energia saadakse elektrimootorilt, mis
kantakse väntvõllile, mis paneb omakorda liikuma liuguri. Tooriku
deformeerimine toimub liuguri allaliikumisel.
Kuna sama detaili saab
valmistada ka sellise seadmega nagu stantsimisvasar, siis tooks välja
väntpressi eelised :
  • Stantsiste suurem täpsus
  • Suurem tootlikkus
  • Koormuste väiksem dünaamilisus
  • Väiksemad stantsikalded

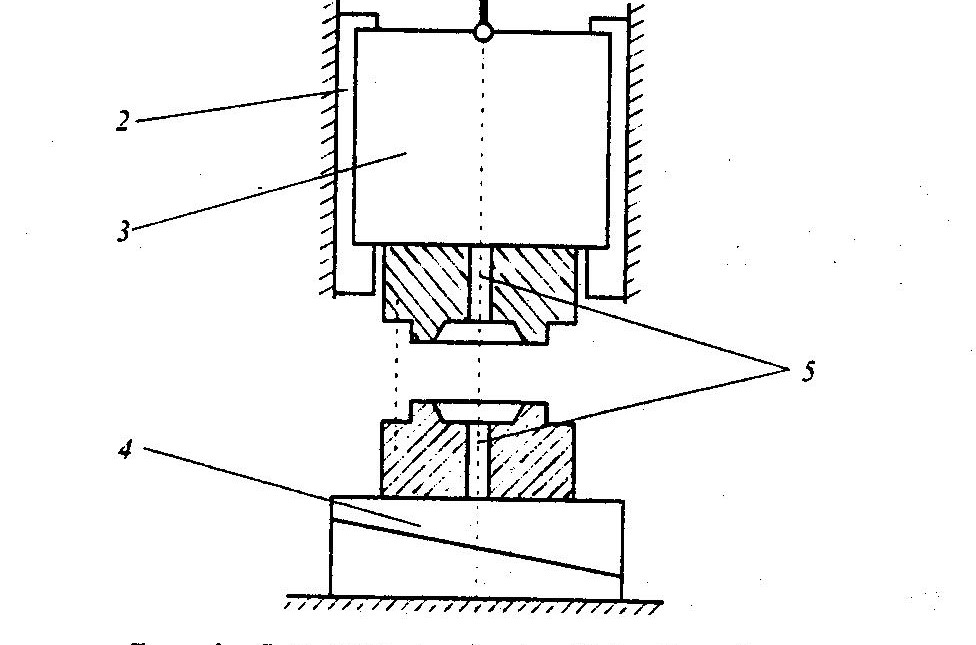

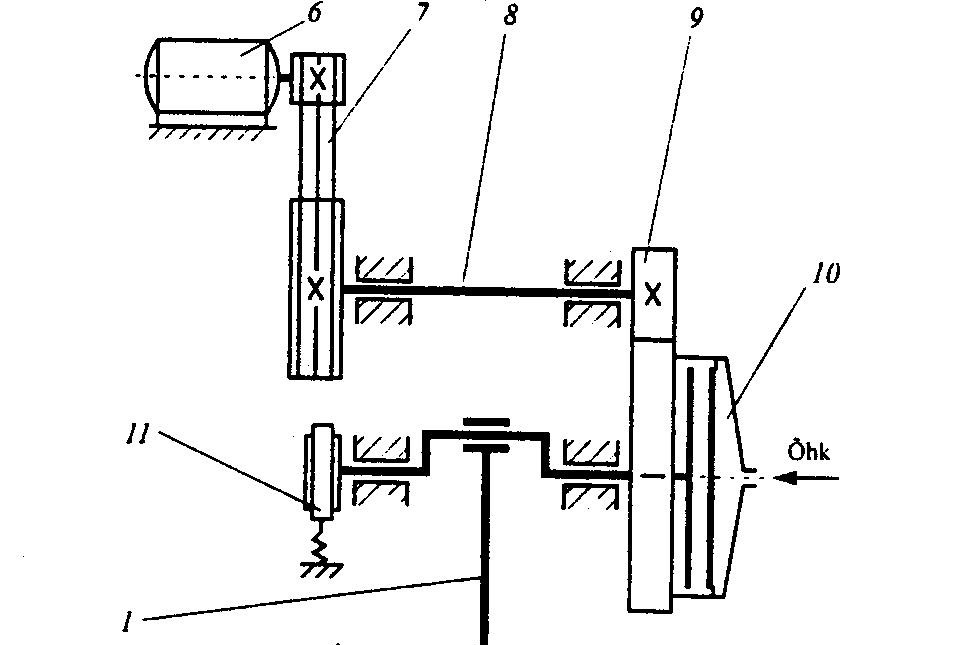

Väntpressi põhimõtteskeem
1.Väntkepsmehhanism
2.Liuguri juhtpinnad
3. Liugur
4.Reguleeritava kõrgusega
laud
5.Väljatõukajad
6. Elektrimootor
7.Kiilrihmülekanne
8.Võll
9.Hammasülekanne
10.Sidur
11. Pidur
Väntpressi töö
lühikirjeldus

Tööks vajalik energia
saadakse elektrimootorilt (6), energia kantakse üle kiilrihmülekande
(7), võlli (8) ja
hammasülekande (9) nind siduri (10) abil väntvõllile. Väntvõllil
on pidur (11), mis tagab liuguri peatumise ülemises asendis, sidur
Survetöötlemine #1 Survetöötlemine #2
