TALLINNA TEHNIKAÜLIKOOL
Mehaanika ja tööstustehnika instituut
Kodutöö aines
МТX0010 Teema II Konstruktsioonimaterjalide tehnoloogia
Töö nimetus: Survetöötlus
Töö nr: 3
Ees- ja perekonnanimi :
Üliõpilaskood:
Rühm:
Juhendaja :
Töö tehtud:
Töö esitatud:
Töö arvestatud:
Töö eesmärk ja ülesanded:
Koostada tehnoloogiline protsess tooriku valmistamiseks kuumvormstantsimise teel. Lisas toodud kodutöö variandile vastava detaili number valitakse üliõpilaskoodi viimase numbri järgi.
1. Valida detaili number ja esitada selle joonis (koopia). Joonis allkirjastada, nt Joonis1 või Sele1. Lähtedetail.
2. Valida stantsimisviis: kraadiga vormstantsimine või kraadita vormstantsimine. Stantsimisseadme põhimõtteline 1valik: stantsimisvasar või press (väntpress).
3. Kirjeldada valitud survetöötlussead m e töö põhimõtet, iseärasusi, konstruktsiooni (põhiosad). Soovitatav kirjeldada seda seadme eskiisi abil. .
4. Töötada välja ja vormistada stantsise (kuumvormstantsimise teel valmistatud tooriku) eskiis .
5. Tuua stantsi lõppvao eskiis koos stantsisega stantsi kinnises olekus.

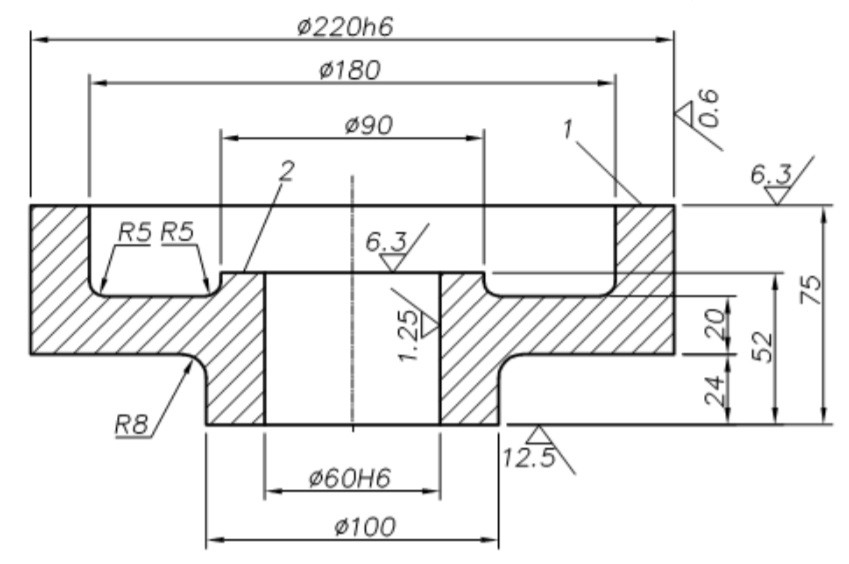

Detaili joonis
Joonis 1

Stantsimisviisi ja stantsimisseadme valik
Stantsi tüübiks valin lahtise ehk kraadisoonega stantsi. Kraadisoone abil ei pea lähtetoorik olema väga täpne ja see tagab ka stantsisüvendi hea täitumise.
Stantsimisseadmeks valin väntpressi. Väntpressi puhul on toorikute täpsus oluliselt kõrgem kui vasarstantsimisel. Võrreldes vasaratega on pressi eelisteks ka paremad automatiseerimisvõimalused, kuni kahekordselt suurem tootlikkus ning koormuste dünaamilisus on oluliselt väiksem. Puudusteks on pressi kõrgem hind ja deformeerimisjõu mittereguleeritavus.

Väntpressi põhimõtteskeem ja kirjeldus

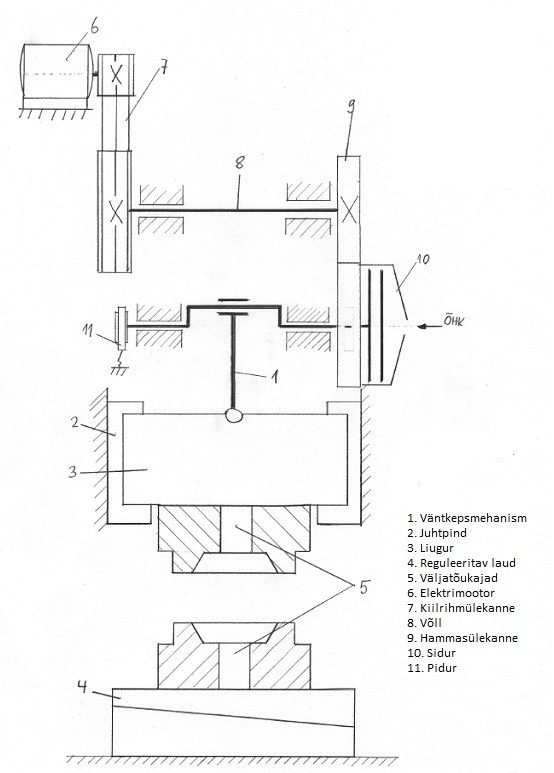

Väntpress on stantsimisseade, kus tooriku deformeerimine toimub pressi liuguri poolt arendatava jõu toimel (Joonis 2).
Väntpressi põhisõlmedeks on kinnine teraskere, milles paikneb jäik väntkepsmehhanism 1, mis annab üles-alla liikumise pressi kere külge kinnitatud juhtpindadel 2 asuvale liugurile 3. Stantsi ülemine pool on kinnitatud pressi liuguri külge, alumine reguleeritava kõrgusega lauale 4. Mõlemad stantsipooled on varustatud väljatõukajaga 5 stantsiste koheseks eemaldamiseks stantsivaost. Väljatõukajate olemasolu võimaldab kasutada väiksemaid stantsikaldeid ja sellega säästa metalli. Tööks vajalik energia antakse elektrimootorilt 6 kiilrihmülekande 7, võlli 8 ja hammasülekande 9 ning siduri 10 abil väntvõllile. Väntvõlli vasakus otsas on pidur 11, mis tagab liuguri peatumise selle ülemises asendis.
Joonis 2

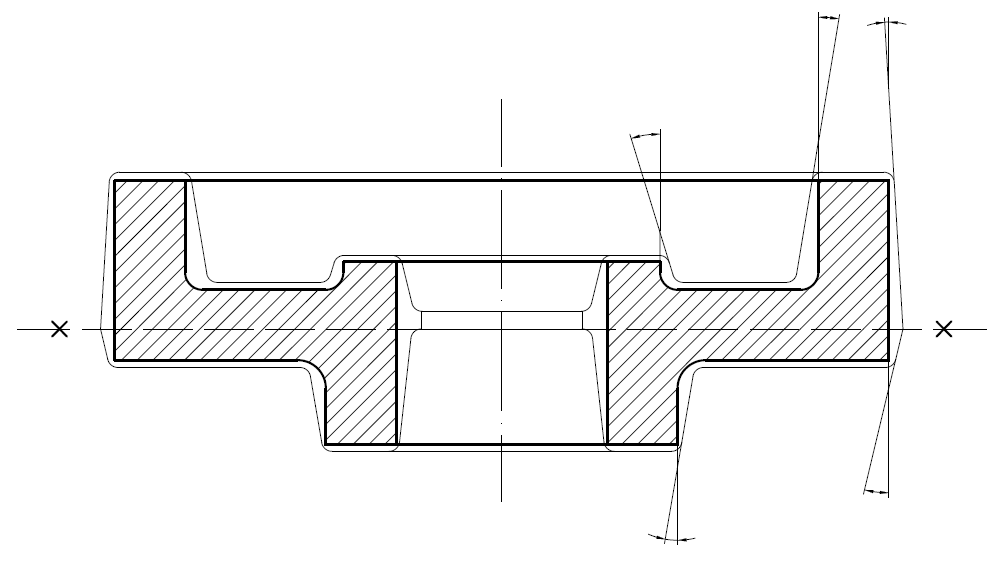

Stantsise joonis
Joonis 3

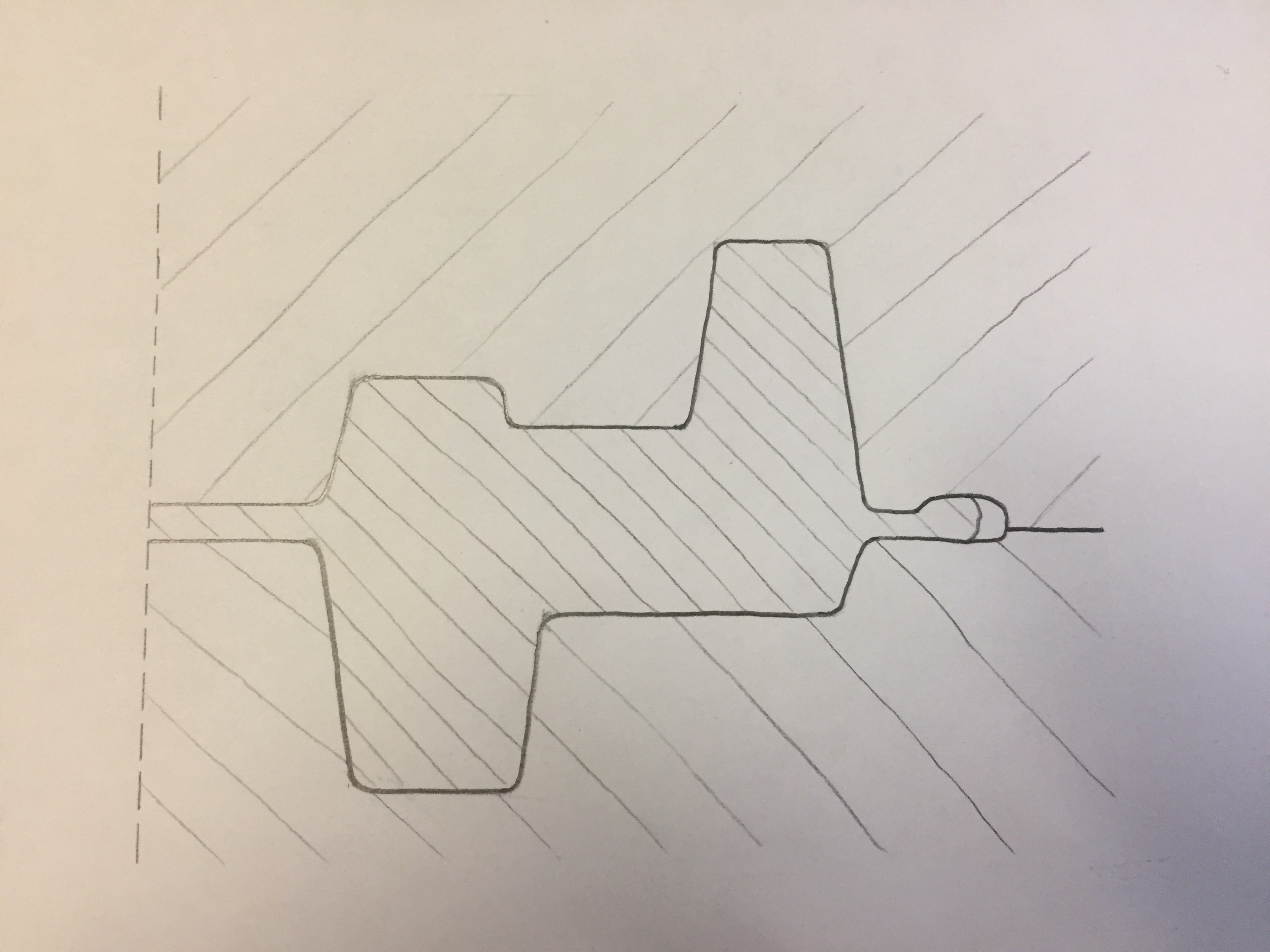

Lõppvao eskiis
Joonis 4

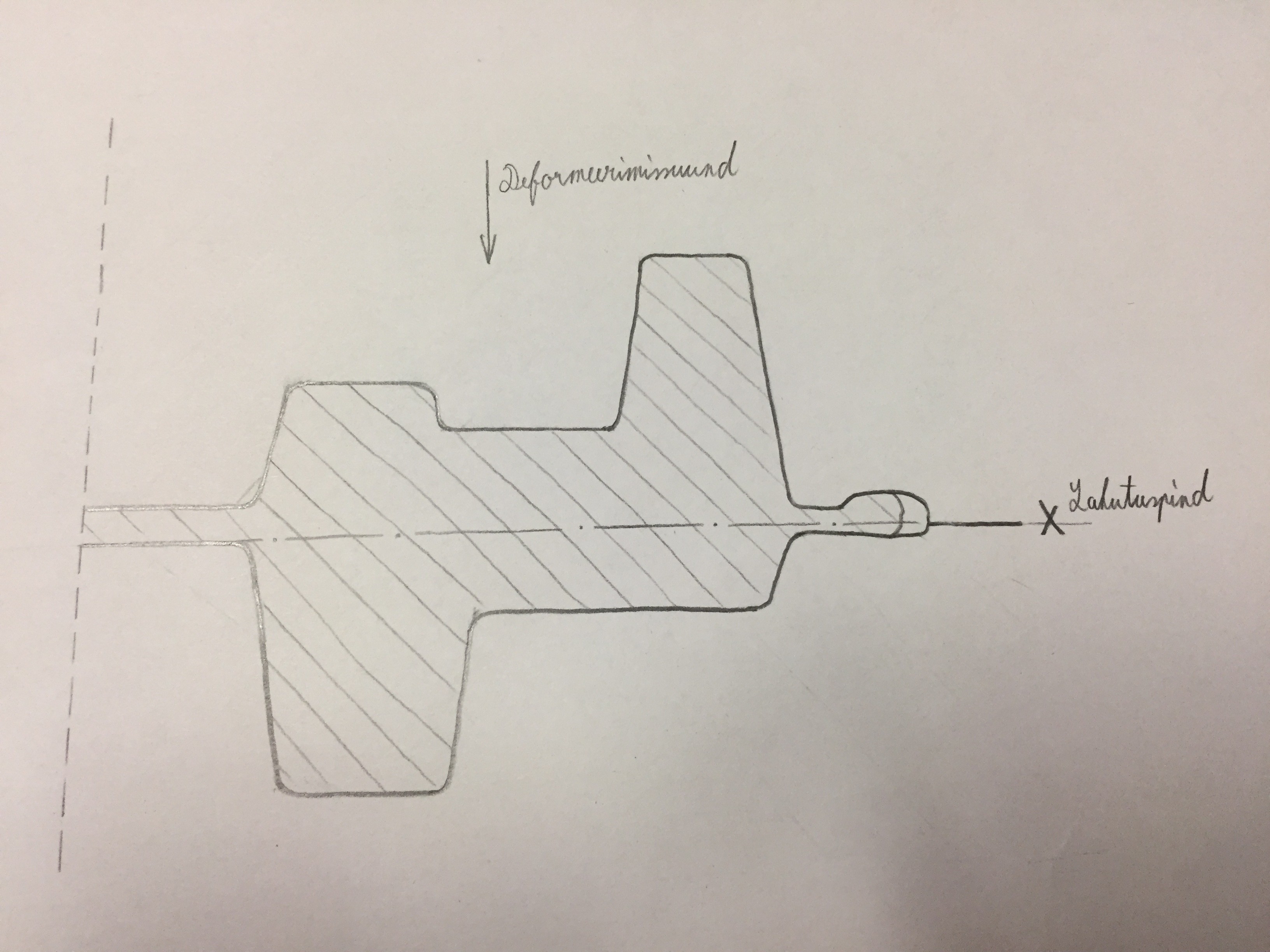

Deformeerimisskeemi eskiis
Joonis 5
