Survetöötlemine (8)

TALLINNA TEHNIKAÜLIKOOL
Materjalitehnika instituut Metallide tehnoloogia õppetool
Kodutöö MTT0010 Konstruktsioonimaterjalide tehnoloogias
Töö nimetus:
SURVETÖÖTLEMINE
Töö nr. 1
Üliõpilane:
Üliõpilaskood:
Rühm: matb24
Juhendaja :
Eduard Kimmari
Töö tehtud:
Esitatud: 04.04.2010
Arvestatud:

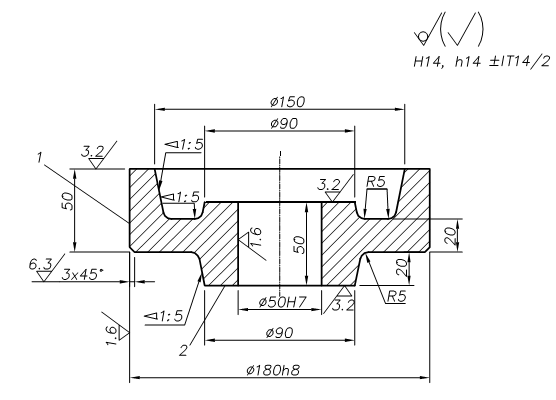

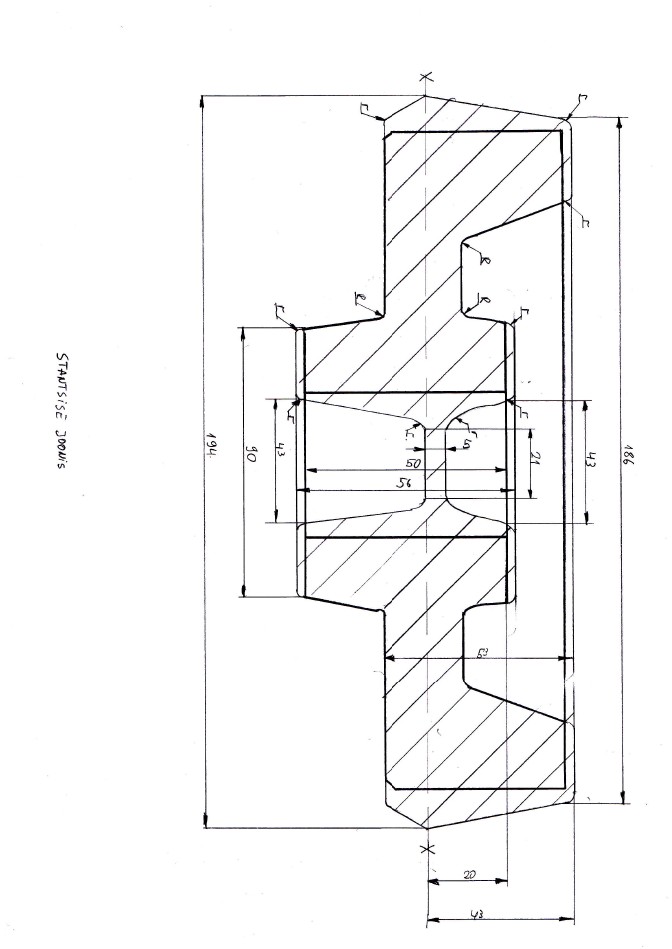

Detaili joonis
2.
Valin stantsimisviisiks stantsimise väntpressil. Valmistavate toorikute tüüpkujud väntpressidel on samad mis stantsimisel vasarail. Aga erinevus on selles, et väntpressi puhul on toorikute täpsus oluliselt kõrgem. Väljatõukajate olemasolu võimaldab kasutada väikseimaid stantsimiskallakuid ja seega säästa metalli. Võrreldes vasaratega on väntpresside tootlikkus suurem ja töötingimused paremad. Samuti võrreldes vasaratega on pressi eelisteks paremad automatiseerimisvõimalused ja kuni kahekordselt suurem tootlikkus, koormuste dünaamilisus on oluliselt väiksem, mis võimaldab kasutada suurema kulumiskindlusega kuid hapramaid stantsimaterjale.
Puudusteks on aga pressi märgatavalt suurem hind stantsimisvasaratega võrreldes. Samuti deformeerimisjõudu ei saa reguleerida mistõttu ei ole võimalikud mitmed vasaratel toestatavad stantsimise ettevalmistusoperatsioonid ning tuleb sagedamini kasutada eelprofileeritud toorikuid.
Seega väntpresse kasutatakse stantsimisel kui on vaja kõrget kvaliteeti ja suurt täpsust ning võimalikult väikest metallikulu ja on suure tootlikusega.

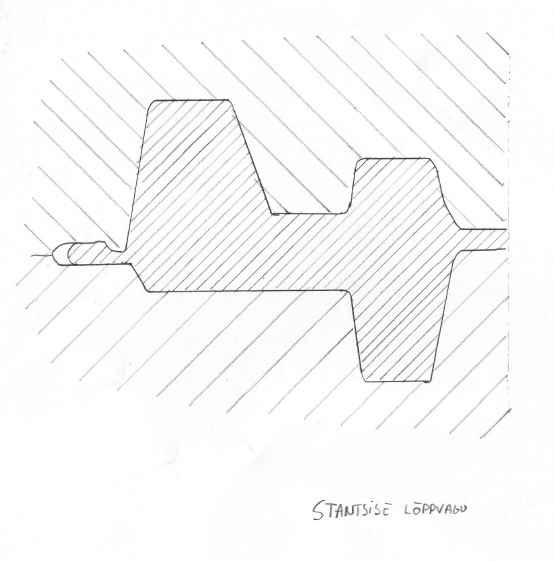

Valin stantsi tüübiks lahtise stantsi sest, see on sobilik antud detaili töötlemiseks. Ning tänu kraadisoone olemasolule ei pea lähtetoorik olema väga täpne ja see kõik tagab stantsisüvendi hea täitumise.

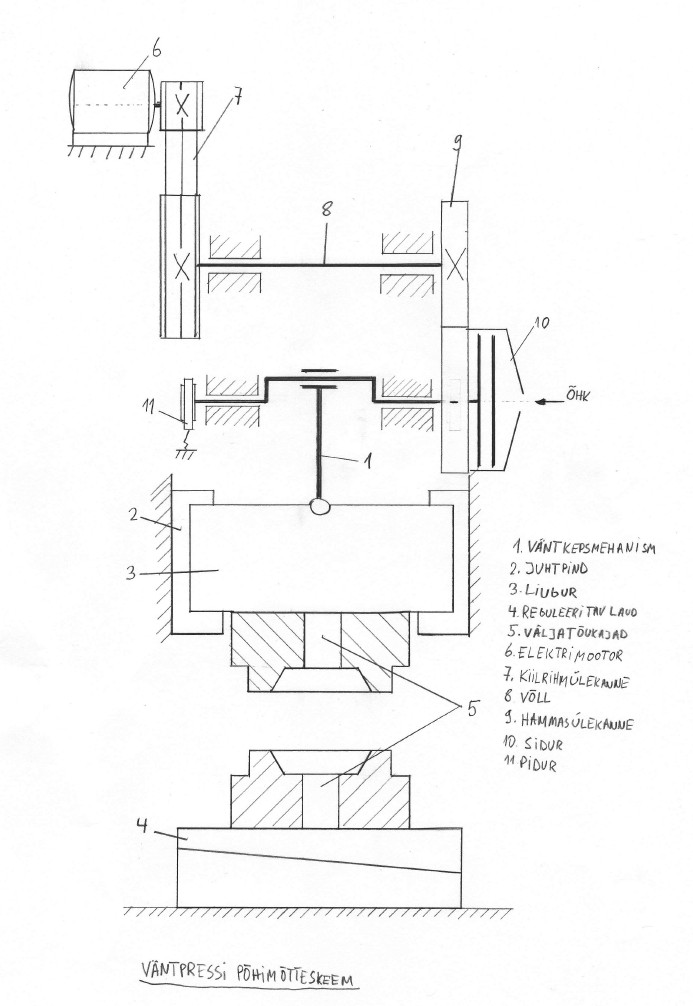

3. Väntpressi põhimõtteskeem ja seadme töö lühikirjeldus.
Väntpress on stantsimisseade, kus tooriku deformeerimine toimub pressi liuguri poolt arendatava jõu toimel. Väntpressi põhisõlmedeks on kinnine teraskere, milles paikneb jäik väntkepsmehanism 1, mis annab üles-alla liikumise pressi kere külge kinnitatud juhtpindades asuvale liugurile. Stantsi ülemine pool on kinnitatud pressi liuguri külge, alumine-reguleeritava kõrgusega lauale. Mõlemad stantsipooled on varustatud väljatõukajaga stantsitud tooriku koheseks eemaldamiseks stantsivaost. Tööks vajalik energia antakse elektrimootorilt kiilrihmülekande, võlli ja hammasülekande ning siduri abil väntvõllile. Väntvõlli vasakus otsas on pidur , mis tagab liuguri peatumise selle ülemises asendis. Sidur ja pidur on omavahel blokeeritud, s.t. kui sidur on sisse lülitatud siis pidur on vaba ja vastupidi. Väntvõlli pöörlemisel liigub liugur ülemisest asendist alumisse ja tagasi üles ning peatub. Liuguri allaliikumisel toimub lähtetooriku deformeerimine, ülesliikumisel saadud tooriku eemaldamine stantsivaost.
