Skeemitehnika 1. labor (0)

Tallinna Tehnikaülikool - Informaatika - Skeemitehnika

1 Hindamata

Tallinna Tehnikaülikool
Raadio- ja sidetehnika instituut

Aines IRO0020 Raadiosageduslik skeemitehnika
Laboratoorse töö nr. 1
Transistorvõimendi modelleerimine arvutil
Aruanne

Koostajad:
2012
Töö eesmärk:
Tutvumine praktikas kasutatava transistorvõimendusastme skeemi, selle töörežiimi
arvutamise ning numbrilise modelleerimisega ( SPICE ). Tagasiside kasutamine ja selle
mõju skeemi tööle.
Kasutatavad seadmed :

SPICE SPICE Vabatarkvaraga LTspice IV v.4.03z varustatud personaalarvuti
Töö käik:
Koostasime LTspice IV’is transistorvõimendusastme skeemi eelnevalt arvutatud elementide väärtuste põhjal.

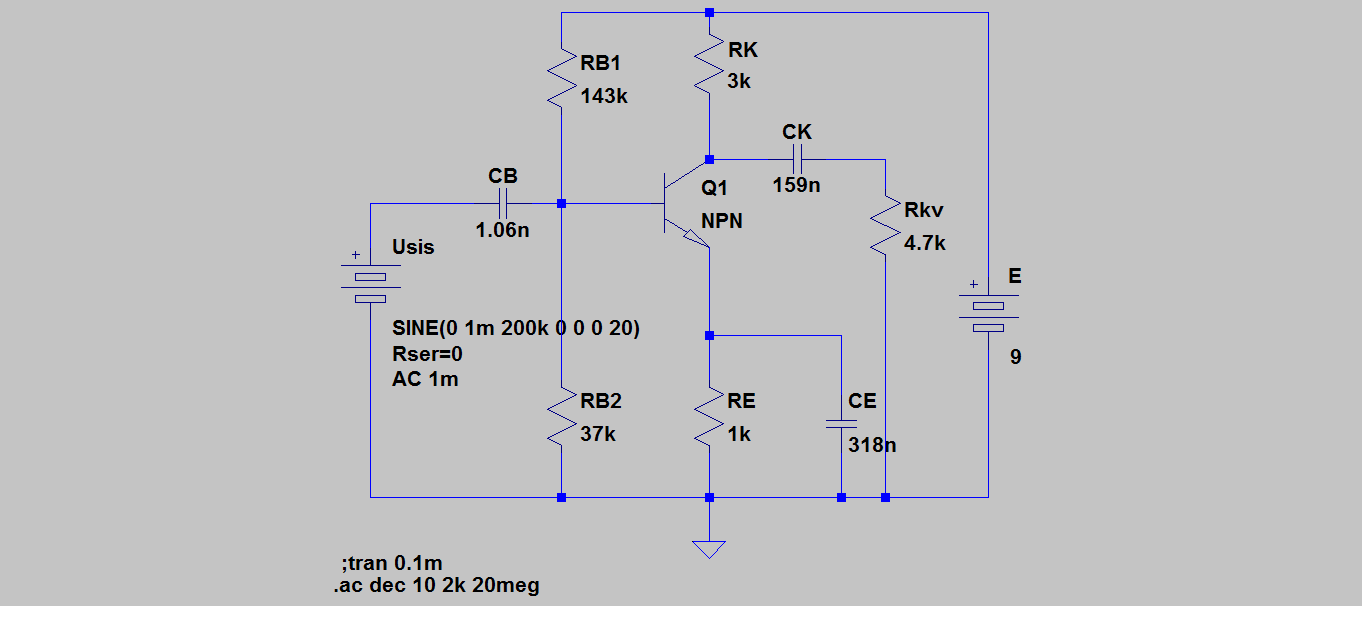

Joonis 1. Transistorvõimendi skeem
Esialgu arvutatud elementide väärtused:
Toitepingeks valisime E=9V, kollektorpingeks Uc0=6V, kollektorvooluks Ic=1mA
1) Kollektortakisti Rk väärtuse saame:
2) Emittertakisti väärtus, kui emmiterpingeks valisime = 1V:
3) Baasipingejaguri arvutamine, kui h21E=300 :
4) Pingejaguri alumise õla takistus:
5) Pingejaguri ülemise õla takistus:
6) Kondensaatori mahtuvus , kui sagedus f=2kHz:
7) Kondensaatori mahtuvus, kui sagedus f=2kHz:
8) Kondensaatori mahtuvus, kui võimendi koormus Rk=47kΩ:
Mõõdetud väärtused:

Võimendi sisendtakistuse leidmine:
Joonis 2. Sisendtakistuse mõõtmise põhimõte

Võimendi väljundtakistuse leidmine:
Joonis 3. Väljundtakistuse mõõtmise põhimõte
+ = + =

Tabel 1. Sisend -väljund
Usis[mV]
Uv[mV]
1
55
2
108
3
160
4
213
5
262
6
309
7
360
8
406
9
452
10
497
Joonis 4. Amplituudkarakteristik Uv=f(Usis)

Pingevõimendustegur ku

Joonis 5. Amplituud -sageduskarakteristik Uv = f (fsis)

Võimsusvõimendustegur kp
Kokkuvõte:
Antud töös modelleerisime transistorvõimendi vabatarkvaralise programmiga LTspice IV ning mõõtsime sisend- ja väljundtakistused ning pinge- ja võimsusvõimendustegurid. Eelnevalt olime määranud osade skeemielementide väärtused ning nende järgi arvutasime ka ülejäänud elementide väärtused. Õppisime kasutama (meie jaoks) uut simuleerimisprogrammi ja saime aimduse kuidas elektroskeeme koostada.
