Magnetseparaatorid
Referaat
Koostaja : ....
Klass: 11.R
Sisukord
Sissejuhatus
Teema võtsin refereerimisele sellepärast, et magnetseparaatorid huvitavad mind rohkem, kui magnetpatjadel rongid. Samuti on minu arvates magnetseparaatorite tähtsus suurem, sest magnetseparaatorid on mõeldud selleks, et eemaldada toorainest metallosakesed. Olemas on mitmeid erisuguseid magnetseparaatoreid, mis on mõeldud erinevatele rakendustele. Magnetseparaatorite eesmärgiks on kaitsta ja täiustada tootmisliine ning tagada tootepuhtus.
Referaadis on läbivateks teemadeks magnetseparaatorid ja nende tehnoloogia ; magnetseparaatorite tööpõhimõte; magnetseparaatorite mudelid ja magnetseparaatorid toiduainetööstuses.
Teema kohta on enamus materjalist tõlgitud inglise keelest eesti keelde, kuna eesti keelset materjali magnetseparaatoritest on üsna vähe.
1. Magnetseparaatorid ja nende tehnoloogia
Magnetsepareerimise tehnoloogia algatas Dynal Biotech biomagneetilise materjali separeerimiseks.
Magnetsepareerimine on protsess, milles magnetiliselt vastuvõtlik materjal on tõmmatud segust välja kasutades magnetjõudu. Seda separeerimise tehnoloogiat saab kasutada rauakaevandamisel, kuna magnet on rauaga tõmbejõus. Kaevandustes, kus volframiidimaak on segunenud kassiteriidiga, magnetsepareerimine eraldab maake üksteisest. Magnetsepareerimist kasutatakse ka elektromagnetilistes kraanades, mis eraldab magneetilise materjali vanarauast.

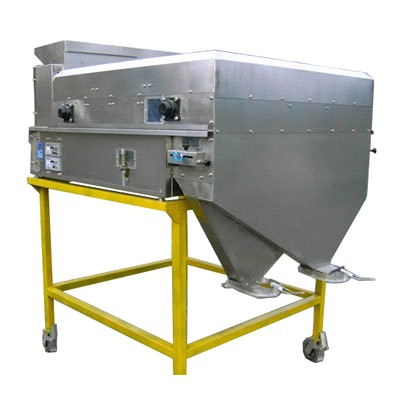

Pilt 1. Magnetseparaator 5XCX-5
2. Magnetseparaatorite tööpõhimõte
Tööpõhimõttelt on metalli eraldamise tehnoloogia kahel variandil. Ühel variandil on metalli eraldamine tänu tema magnetilistele omadustele ja teisel variandil metalli eraldamisel magnetväljas, kus metalliosakesed muudavad liikumise trajektoori tänu magnetväljale.
Magnetseparaator on paigutatud risti või pikuti üle konveieri lindi fikseeritud töökaugusele. Läbivoolavast materjalist on raua objektid „löödud“ magnetjõu poolt ja kantakse magnetvöö abiga ära. Kui raua objektid lahkuvad magnetväljalt, siis need objektid kukuvad automaatselt sobivatesse kanalitesse või konteineritesse.
Magnetseparaatorite masinatehnika pakub raua kaevandamisel erilist tõhusust. See puhtuse ja tõhususe sorteerimise tase on tehtud võimalikuks tänu suurele võimsusele, kaugeleulatuvale magnetväljale ja masinate arengule.

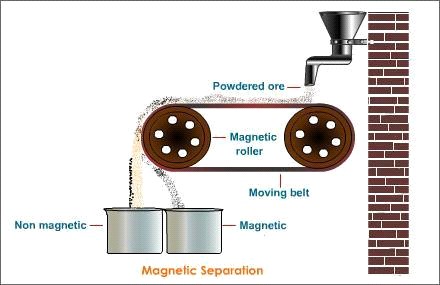

Joonis 1. Magnetsepareerimine
3. Magnetseparaatorite mudelid
Magnetseparaatorid püsimagnetitega koos ferriitmagnetiga on kõige rohkem kasutatud keskmise suurusega metallide optimaalsel kaevandamisel. Teine mudel on magnetseparaatorid püsimagnetiga koos neodüümmagnetiga, mis on väikeste värviliste metallide osade optimaalseks kaevandamiseks: raua puru, väiksed tükid traadiga seotud klaasi, rauapulber.
Püsimagneti separaatori eeliseks on vaba magneti säilitamine ja hooldus ning magnetväljast genereerimiseks pole vaja elektrivoolu.
Tulemuseks on puhas raua puru ja suurepärane integreeritud masin mugavaks pikaajaliseks kasutamiseks.
Pilt 2. Magnetseparaatori mudel SMF
4. Magnetseparaatorid toiduainetööstuses
Üha enam kasvab vajadus tagada toiduainete tootmisstandardite vastavus nõuetele.
Selles protsessis mängivad üha tähtsamat rolli magnetseparaatorid, mis eemaldavad ferromagnetiliste ja paramagnetiliste materjalide osakesi tootmisprotsessist.
Jätkuvate arengute tulemusena püsimagnetite tehnoloogias on üha enam hakatud neid kasutama magnetseparaatorites. Haruldastest muldmetallidest valmistatud magnetid , millede magnetilised omadused on ligikaudu 20 korda tugevamad kui tavapärastel keraamilisel magnetitel, võimaldavad eemaldada väga väikeseid raudmetallide osakesi, sealhulgas ka roostet.
On olemas nelja põhilist tüüpi magnetseparaatoreid, mida kasutatakse toiduainetööstuses, et eemaldada rauda sisaldavaid võõrkehi: magnetplaadid, magnetpulgad, magnettrapid ja trummelseparaatorid. Magnetseparaator peab looma piisavalt tugeva magnetvälja, et tootevoos asuvat raudosakest magnetile ligi tõmmata.
Ligi tõmbamaks suuremaid rauda sisaldavaid metalliosakesi, ei ole vaja väga suurt magnetvälja. Seda laadi separaatorite puhul luuakse magnetväli keraamiliste magnetitega, mis on valmistatud kas baarium - või strontsiumferriidist.
Väiksemate rauaosakeste, raudoksiidi ja ka mõne roostevabade teraste puhul tuleb kasutada suuremat magnetvälja tugevust, mida võimaldab haruldaste muldmetallide kasutamine magnetites. Sõltuvalt kasutusalast on olemas erinevaid magnetkomponente.
Magnetplaadid, mis koosnevad nelinurksest kestast, mille sees on püsimagnetid, paigaldatakse tavaliselt liugteede ja rennide alaossa või lintkonveieri lindi kohale, nii kiire kui aeglase tootevoo puhul.
Konveieril transporditava materjali kõrgus määrab ära, kui kõrgele tuleks magnetplaadid paigaldada ja milline on vajalik magneti tugevus. Magnetplaadid on tavaliselt liigenditega, et neid oleks lihtne puhastada .
Magnetpulgad valmistatakse püsimagnetitest, mis asetatakse silindrikujulisse roostevabast terasest kesta. Sellised magnetid paigaldatakse ühe- või mitmekaupa keset tootevoogu; neist võib ka koostada nn magnetreste, millest toidumaterjal läbi liigub.
Pulbrites, näiteks jahvatatud vürtsides, tuleks panna magnetpulgad vibreerima, et toode ei kuhjuks võrede peale ega tõkestaks läbipääsu. Magnetpulgad on väga laia kasutusalaga, neid saab kasutada nii kuivade kui ka märgade materjalide puhul, ning neid on väga hea ühekaupa kasutada kvaliteedikontrolli eesmärgil.
Vedelike puhul, mida transporditakse torustikes, kasutatakse magnettrappe, mille sees asetsevad magnetpulgad on voolusuunaga risti. Vedelikes , milles on tahkemad tükid sees, kasutatakse torumagneteid, mis ei takista voolu.
Magnettrumliga separaatorid koosnevad pöörlevast trumlist, mille sees on 180 kraadi ulatuses fikseeritud püsimagnet. Toodet söödetakse ette trumli pealt ja rauda sisaldav materjal tõmbub trumli vastu, kuni see pöörleb punkti, kus magnetvälja enam pole. Toode ise aga liigub pöörlemisest tuleva inertsi mõjul trumli servast kaugemale.
Selliseid separaatoreid kasutatakse raudosakeste eemaldamiseks kuivadest vabalangemises olevatest materjalidest, nagu teravili, riis ja suhkur.

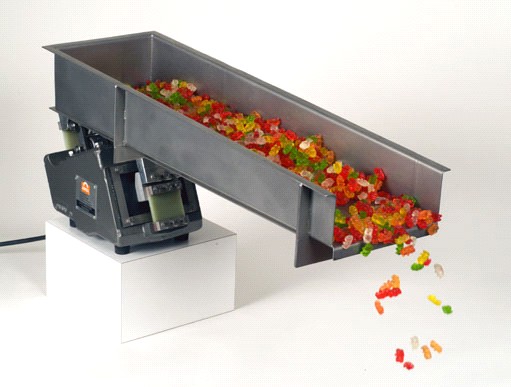

Pilt 3. Magnetseparaator toiduainetööstuses
Kokkuvõte
Referaadist võib järeldada, et teema oli huvitav ja sain teada, mis need magnetseparaatorid üldse on. Sain teada, milline on magnetseparaatorite tööpõhimõte; kus ja kuidas neid kasutatakse ning millised on magnetseparaatorite mudelid.
Informatsiooni oli üsna raske selle teema kohta leida ja pidi palju inglise keelest tõlkima, kuid see andis uusi teadmisi inglise keele valdkonda ning muidugi sain teadmisi füüsika valdkonda.
Kokkuvõtteks võib magnetseparaatorite kohta öelda, et kuna on olemas mitmesuguseid magnetseparaatoreid, siis siiski on neil kõigil ühine eesmärk, milleks on tootmisliinide kaitsmine ja täiustamine ning tootepuhtuse tagamine.
