PAIGALDUS SILINDRILISELE TORNILE JA EKSTSENTRIKMEHHANISM
Õppeaines: RAKISTE PROJEKTEERIMINE
Mehaanikateaduskond
Esitamiskuupäev:
Üliõpilase allkiri :……………..
Õppejõu allkiri: ………………
Tallinn 2017
SISUKORD
LÄHTEANDMED „PAIGALDUS SILINDRILISELE TORNILE“ 3
PAIGALDUS SILINDRILISELE TORNILE 4
Algandmed 4
Lahendus 4
LÄHTEANDMED „EKSTSENTRIKMEHHANISM“ 7
Algandmed 8
Lahendus 9
VIIDATUD ALLIKATE LOETELU 10

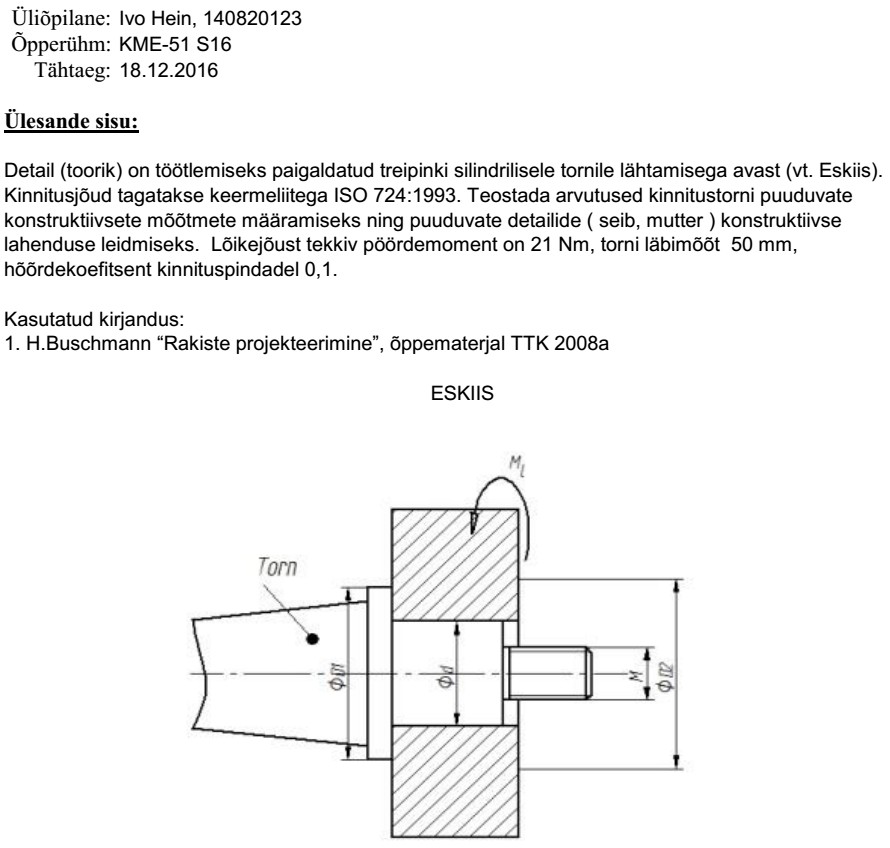

LÄHTEANDMED „PAIGALDUS SILINDRILISELE TORNILE“
PAIGALDUS SILINDRILISELE TORNILE
Algandmed
Ml = 22 Nm
D (torn) = 50 mm
µ = 0,1
Keere M24x 1,5 sobib, aga ei vali.
Valin M24 x 1,5 (keerme läbimõõt 22,5mm), sest siis on võimalik toorikut kiiresti vahetada, ilma et peab mutri maha keerama . Kasutan lõhisega seibi.
D1 = D2 = 75mm. Vastavalt keerme läbimõõdule valin DIN6372 lõhisega spetsiaalse toetusseibi, mille diameeter on kataloogi järgi 75 mm.
Lahendus
Vajaliku kinnitusjõu arvutamine:
= 22 000 N
Ml – lõikejõust tulenev pöördemoment
μ – hõõrdekoefitsient kontaktpindadel
kx – tagavara riskitegur, kx=2,5
d – torni läbimõõt
Fw – kinnitusjõud
Fw.k – keermeliite poolt arendatav jõud,
Fh – käsijõud, rakendatud käepideme või võtmega,
d2 – keerme keskmine läbimõõt,
αG – keermeniidi tõusunurk,
ρ′ – redutseeritud hõõrdenurk,
Kots – keermeelemendi otspinna kuju koefitsient;
Mh – rakendatud käsijõu moment.
Keermeniidi tõusunurk:
=> 1,22
Meeterkeerme redutseeritud hõõrdenurk keerme ja mutri vahel:
=> 5,72
Leian keermeelemendi otspinna koefitsiendi:
Fw = Fwk
Keermeliitega arendatav kinnitusjõud avaldub valemiga. Avaldan valemist pöördemoment keermel Mh.
Vastus: Mh =

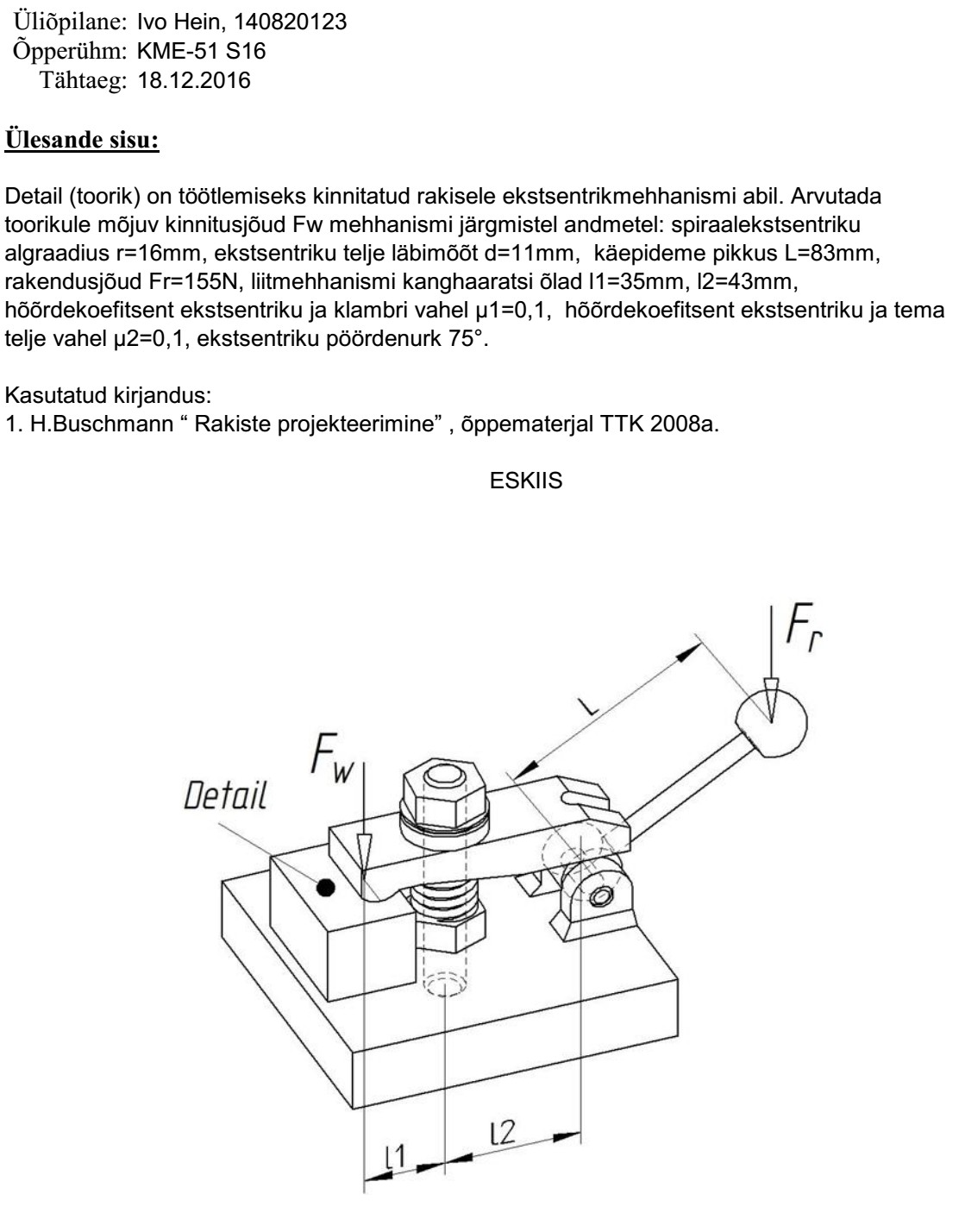

LÄHTEANDMED „EKSTSENTRIKMEHHANISM“
Algandmed
r = 16 mm spiraalekstsentriku algraadius
d = 11 mm ekstsentriku telje läbimõõt
L = 83 mm käepideme pikkus
Fr = 155 N rakendusjõud
l1 = 35 mm, l2 = 43 mm liitmehanismi kanghaaratsi õlad
μ1 = 0,1 hõõrdekoefitsent ekstsentriku ja klambri vahel
μ2 = 0,1 hõõrdekoefitsent ekstsentriku ja tema telje vahel
φ = 75°  ekstsentriku pöördenurk
h = 1,92 Archimedese profiili kõrgus vastavalt pöördenurgale ja algraadiusele
Lahendus
Leian spiraalekstsentriku käigu pikkuse:
= 20,94
Leian tõusunurga:
Leian spiraalekstsentriku poolt arendatava kinnitusjõu:
3233,55 N
Leian toorikule mõjuva kinnitusjõu:
N
Vastus : Toorikule rakenduv kinnitusjõud on 3972,65 N
VIIDATUD ALLIKATE LOETELU
[1] Helmuth Buschmann. RAKISTE PROJEKTEERIMINE. Õppematerjal Tallinn: Tallinna Tehnikakõrgkool , 2008.
