Õlitussüsteem
Ülo Ramp

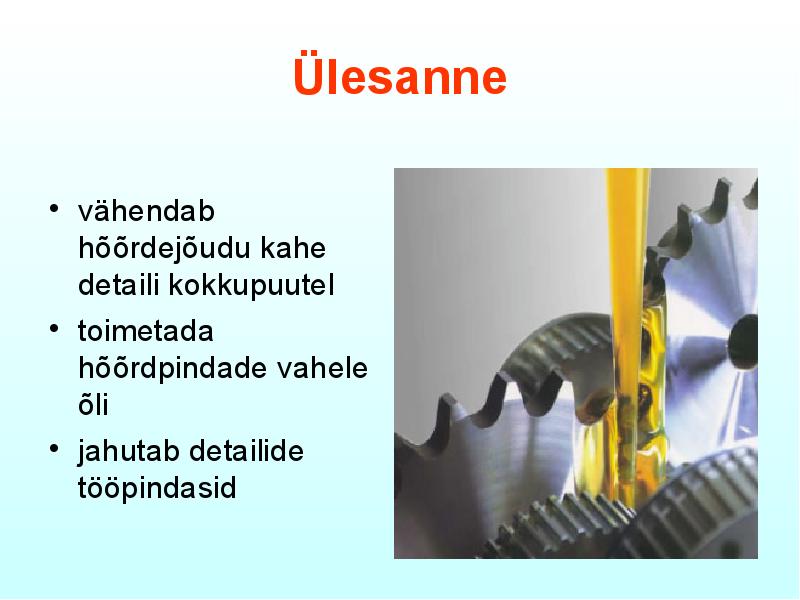

Ülesanne
· vähendab
hõõrdejõudu kahe
detaili kokkupuutel
· toimetada
hõõrdpindade vahele
õli
· jahutab detailide
tööpindasid

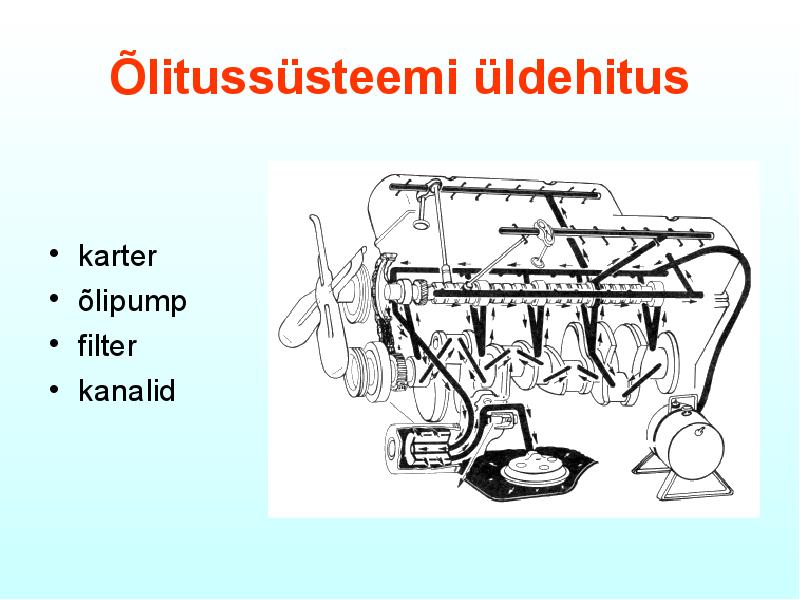

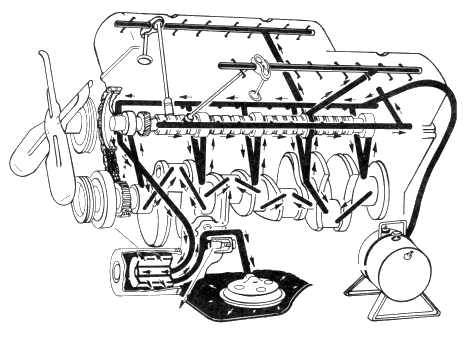

Õlitussüsteemi üldehitus
· karter
· õlipump
· filter
· kanalid

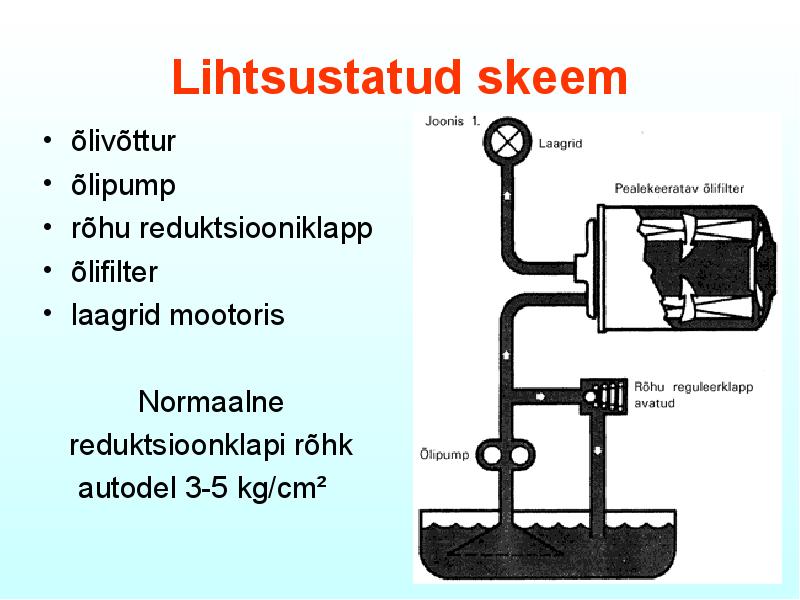

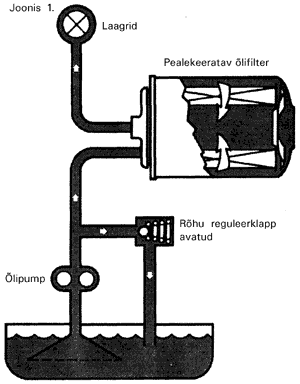

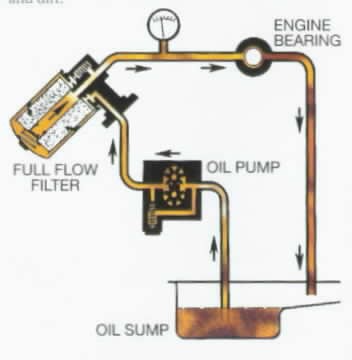

Lihtsustatud skeem
· õlivõttur
· õlipump
· rõhu reduktsiooniklapp
· õlifilter
· laagrid mootoris
Normaalne
reduktsioonklapi rõhk
autodel 3-5 kg/cm²

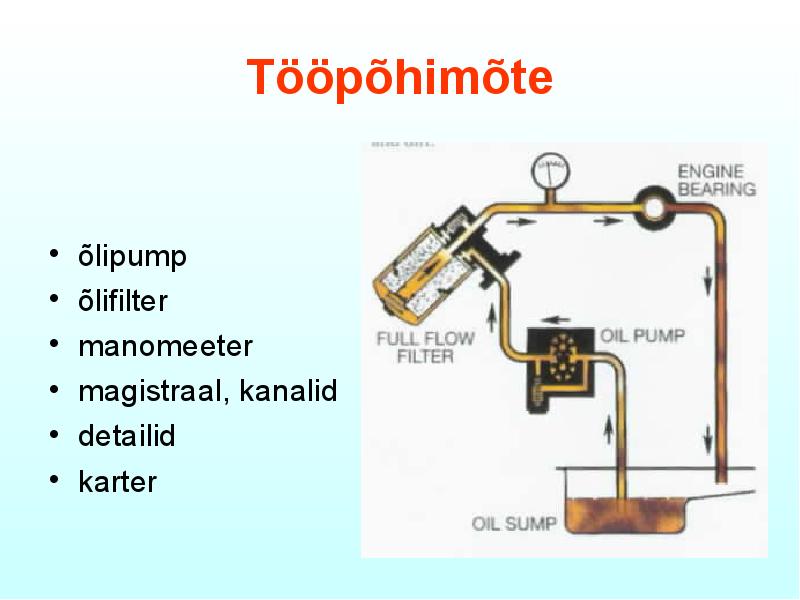

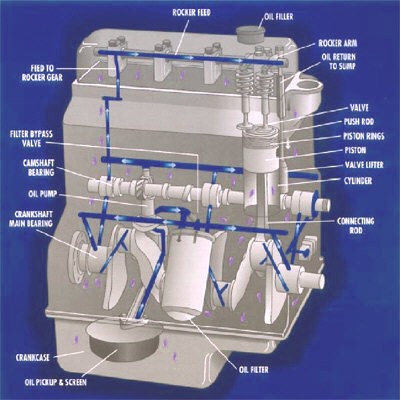

Tööpõhimõte
· õlipump
· õlifilter
· manomeeter
· magistraal, kanalid
· detailid
· karter

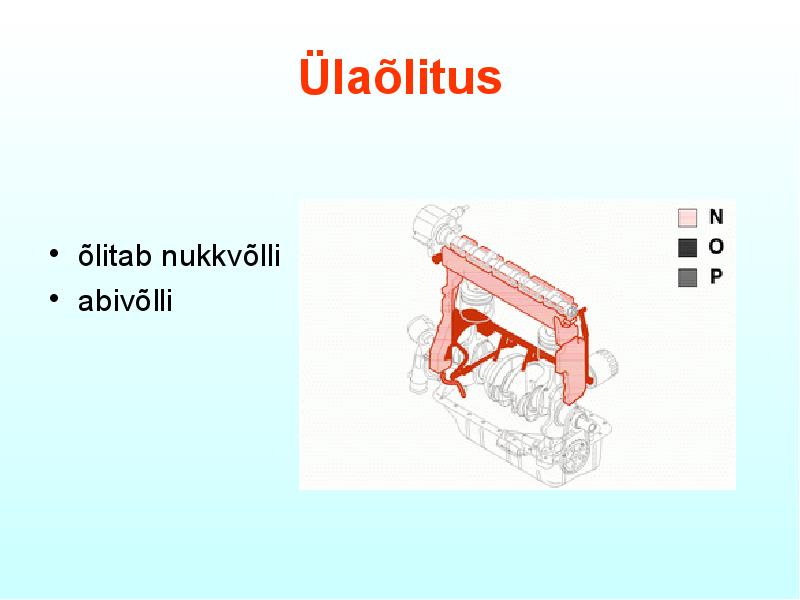

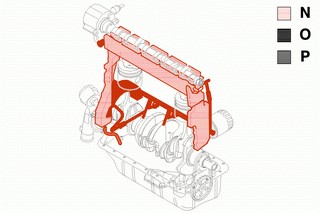

Ülaõlitus
· õlitab nukkvõlli
· abivõlli

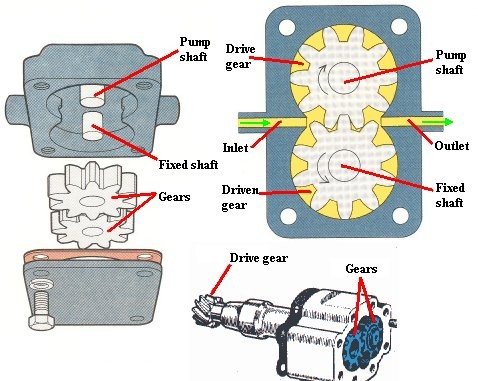

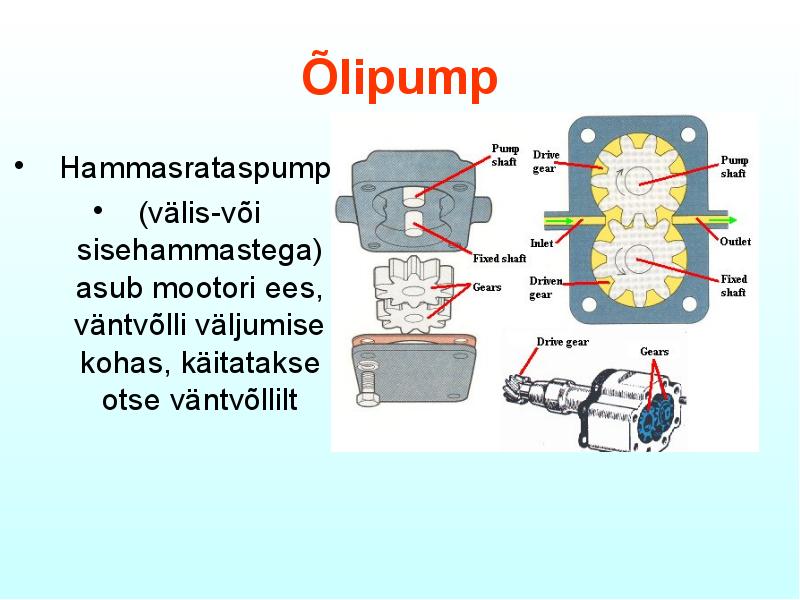

Õlipump
· Hammasrataspump
· (välis-või
sisehammastega)
asub mootori ees,
väntvõlli väljumise
kohas, käitatakse otse
väntvõllilt

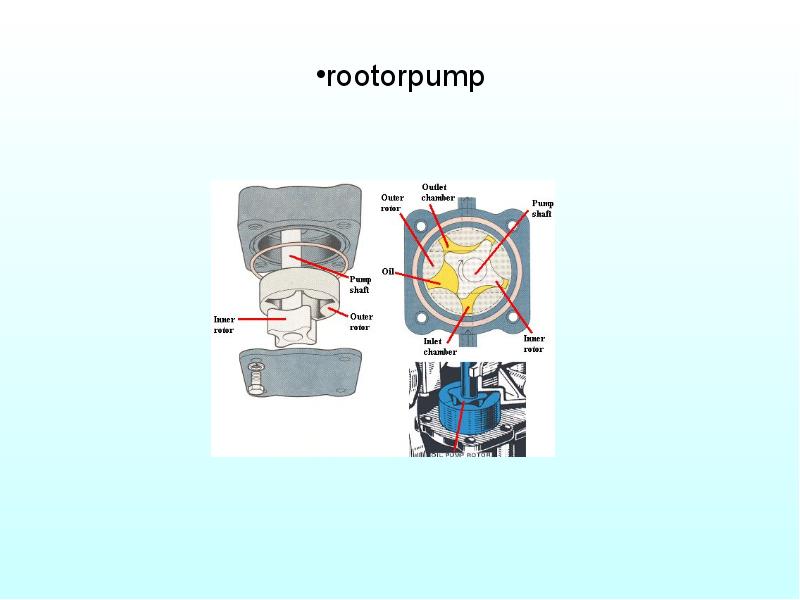

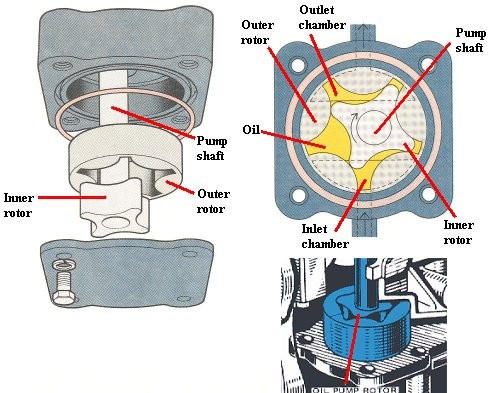

·rootorpump

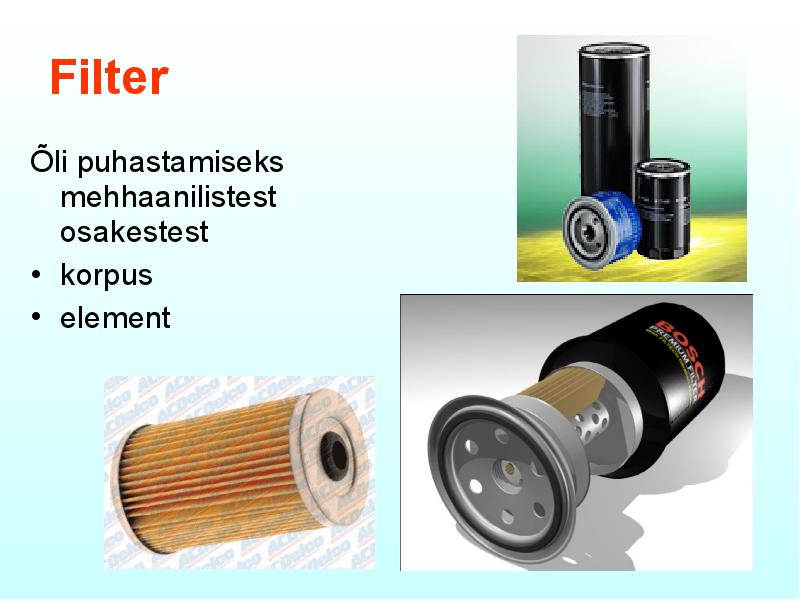

Filter
Õli puhastamiseks
mehhaanilistest
osakestest
· korpus
· element

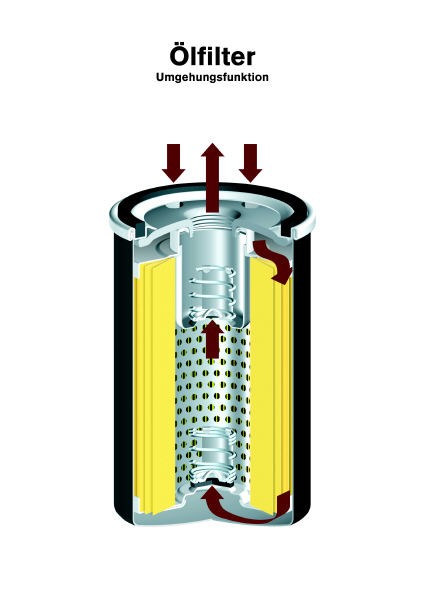

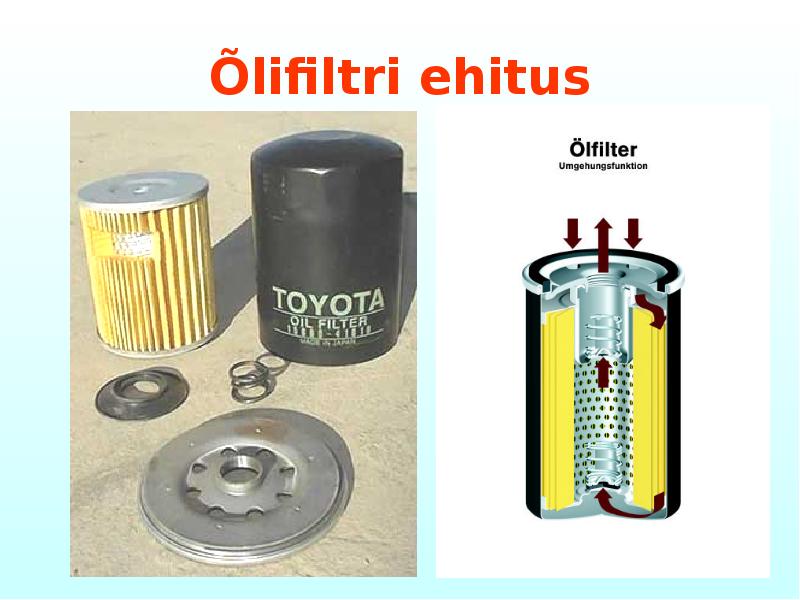

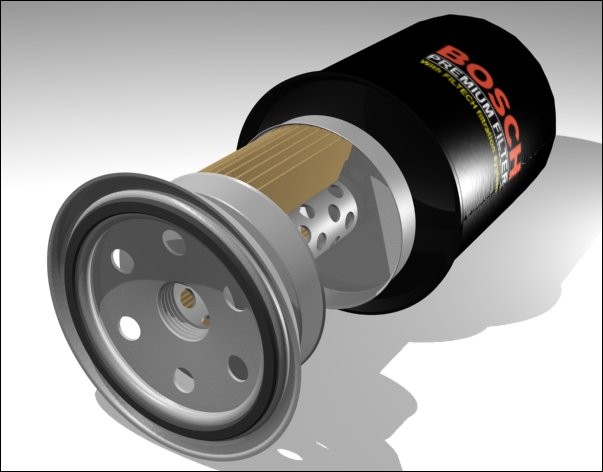

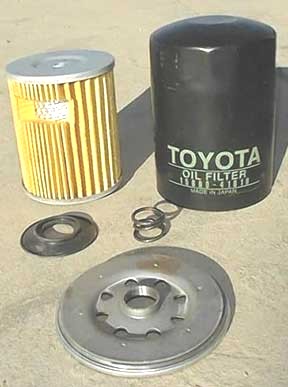

Õlifiltri ehitus

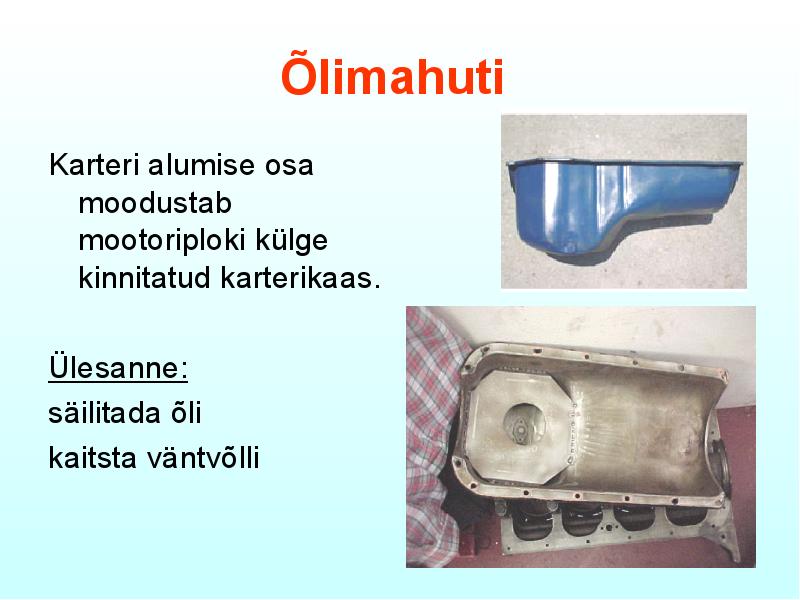

Õlimahuti
Karteri alumise osa
moodustab
mootoriploki külge
kinnitatud karterikaas.
Ülesanne:
säilitada õli
kaitsta väntvõlli

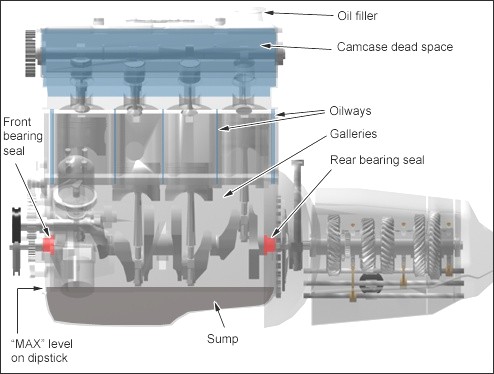

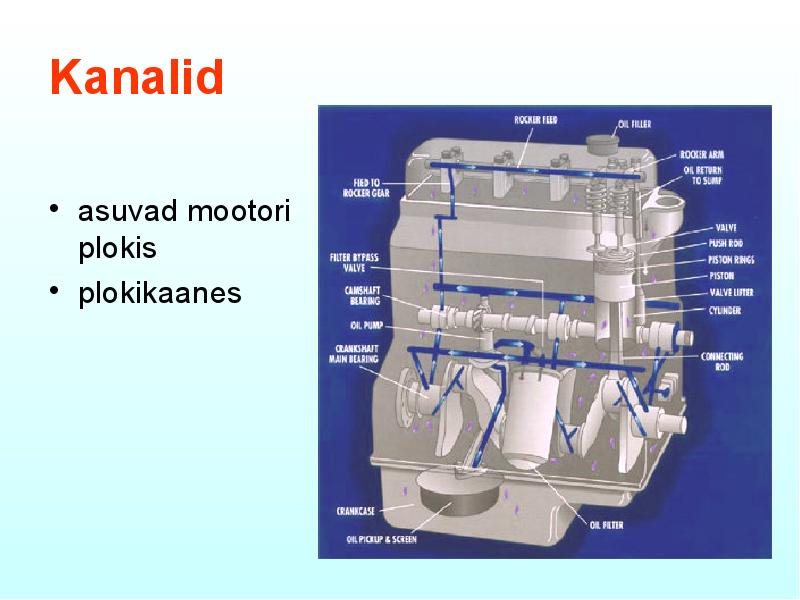

Kanalid
· asuvad mootori
plokis
· plokikaanes

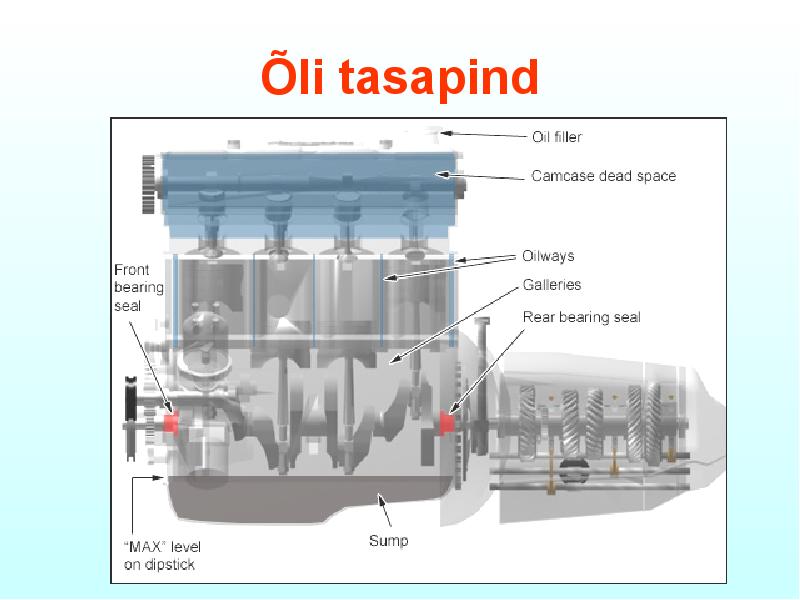

Õli tasapind

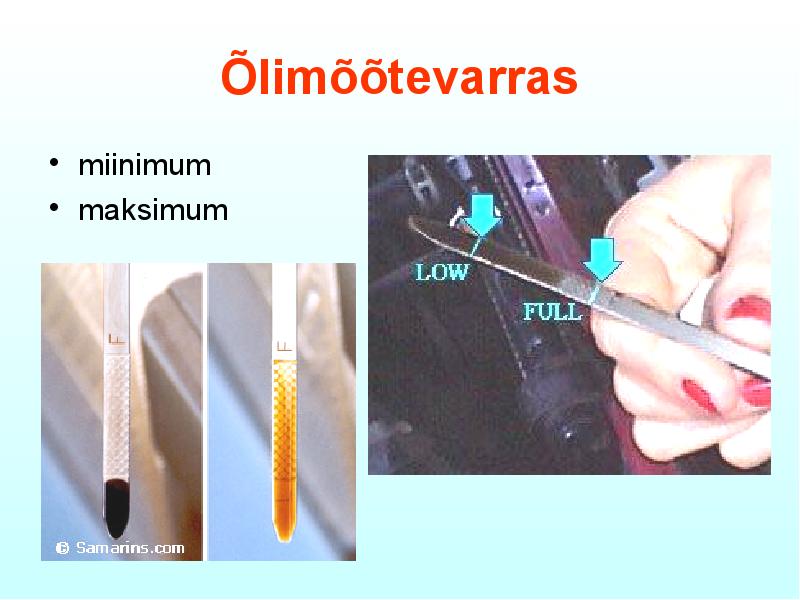

Õlimõõtevarras
· miinimum
· maksimum

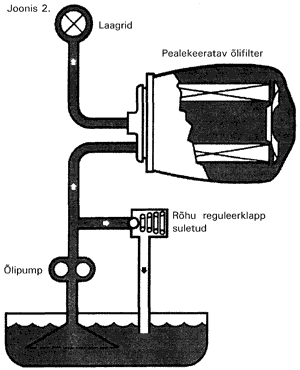

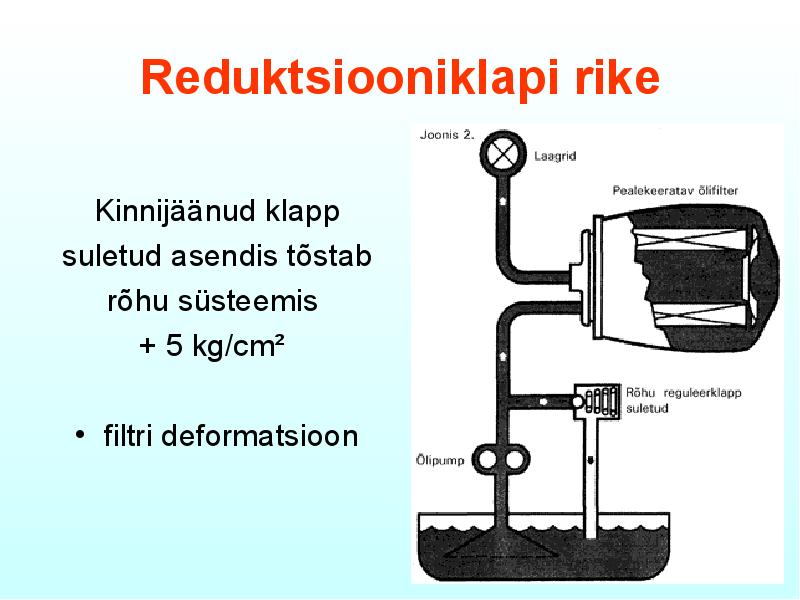

Reduktsiooniklapi rike
Kinnijäänud klapp
suletud asendis tõstab
rõhu süsteemis
+ 5 kg/cm²
· filtri deformatsioon

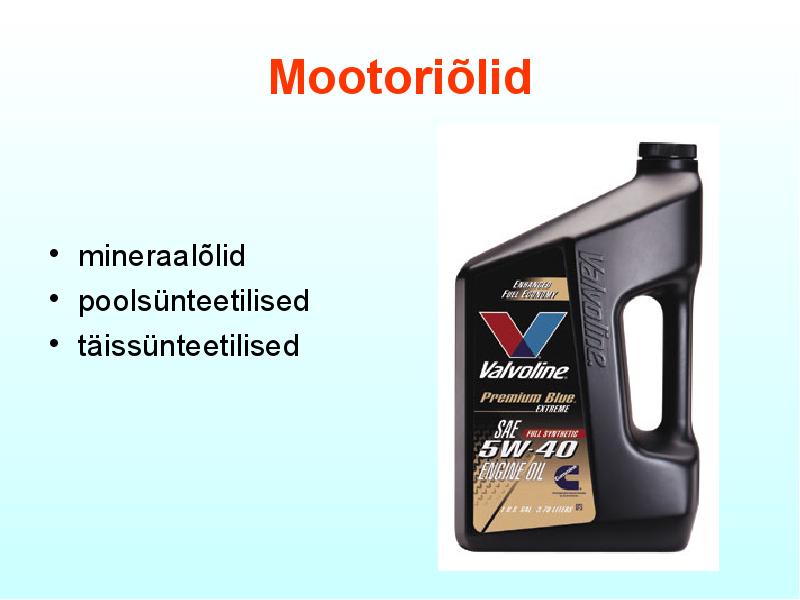

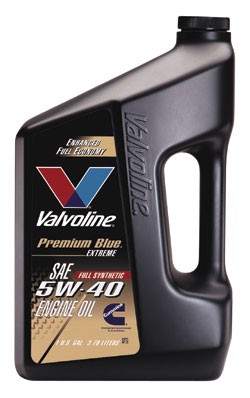

Mootoriõlid
· mineraalõlid
· poolsünteetilised
· täissünteetilised

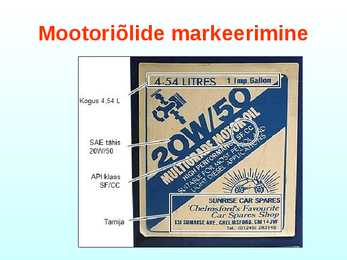

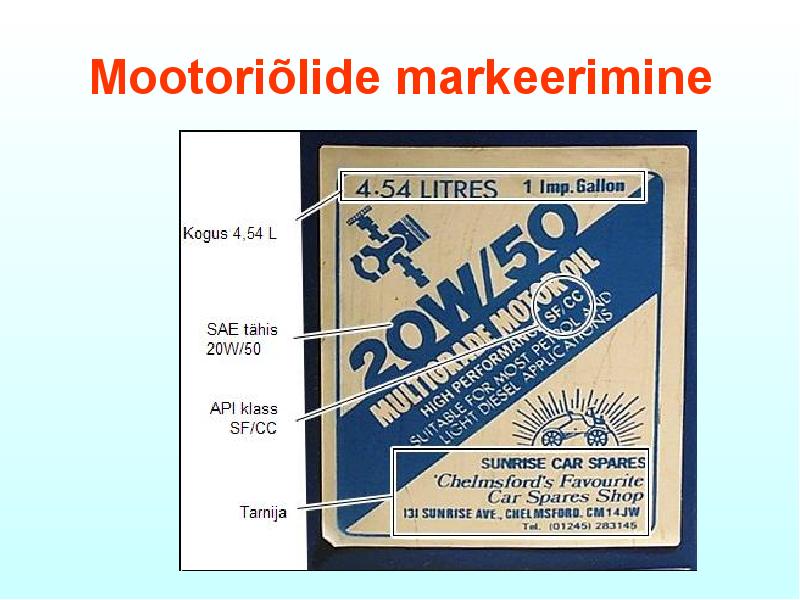

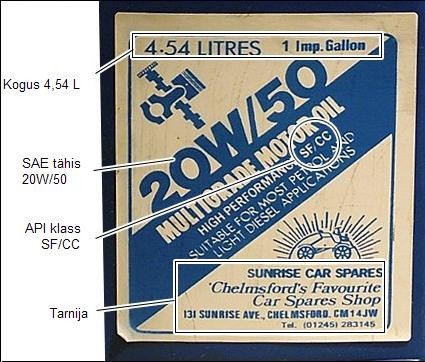

Mootoriõlide markeerimine

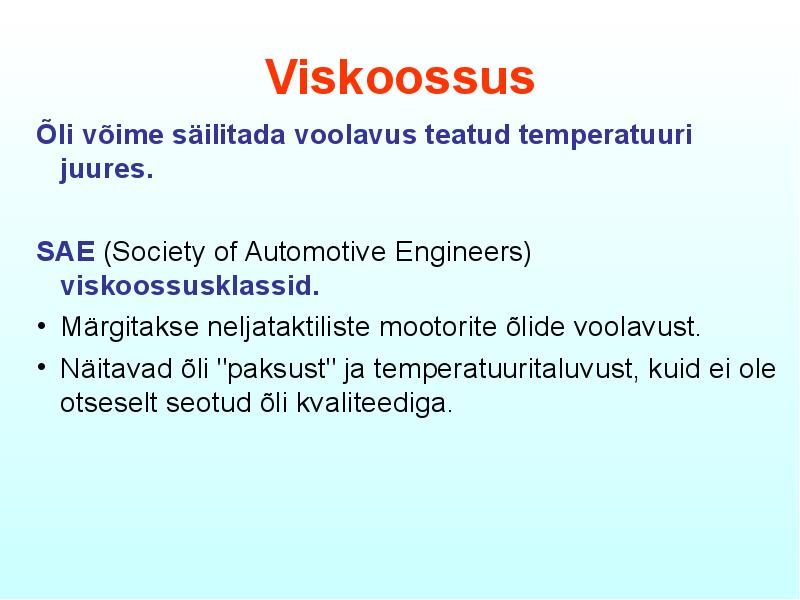

Viskoossus
Õli võime säilitada voolavus teatud temperatuuri juures.
SAE (Society of Automotive Engineers) viskoossusklassid.
· Märgitakse neljataktiliste mootorite õlide voolavust.
· Näitavad õli "paksust" ja temperatuuritaluvust, kuid ei ole
otseselt seotud õli kvaliteediga.

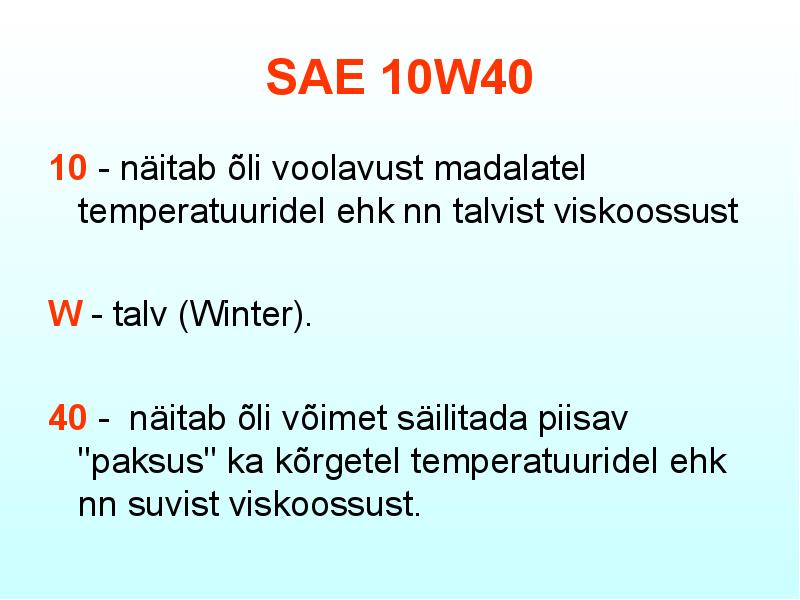

SAE 10W40
10 - näitab õli voolavust madalatel
temperatuuridel ehk nn talvist viskoossust
W - talv (Winter).
40 - näitab õli võimet säilitada piisav
"paksus" ka kõrgetel temperatuuridel ehk
nn suvist viskoossust.

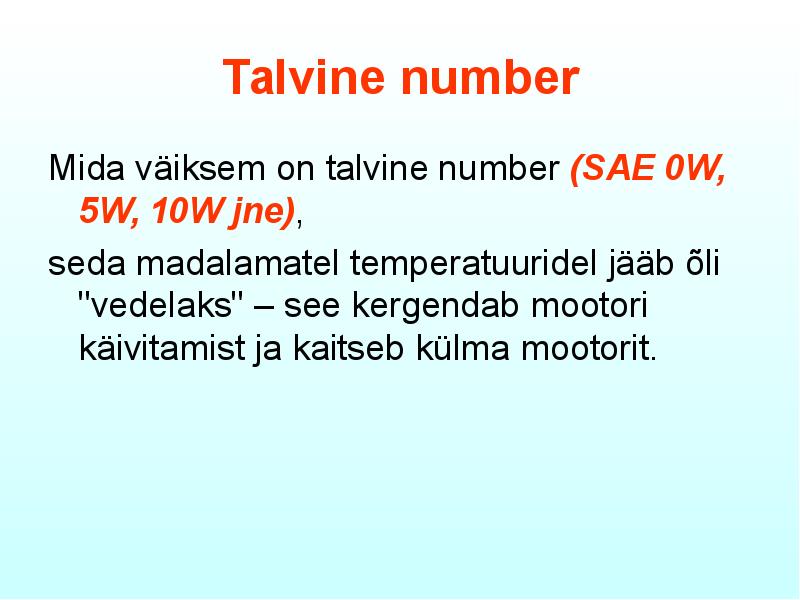

Talvine number
Mida väiksem on talvine number (SAE 0W,
5W, 10W jne),
seda madalamatel temperatuuridel jääb õli
"vedelaks" ­ see kergendab mootori
käivitamist ja kaitseb külma mootorit.

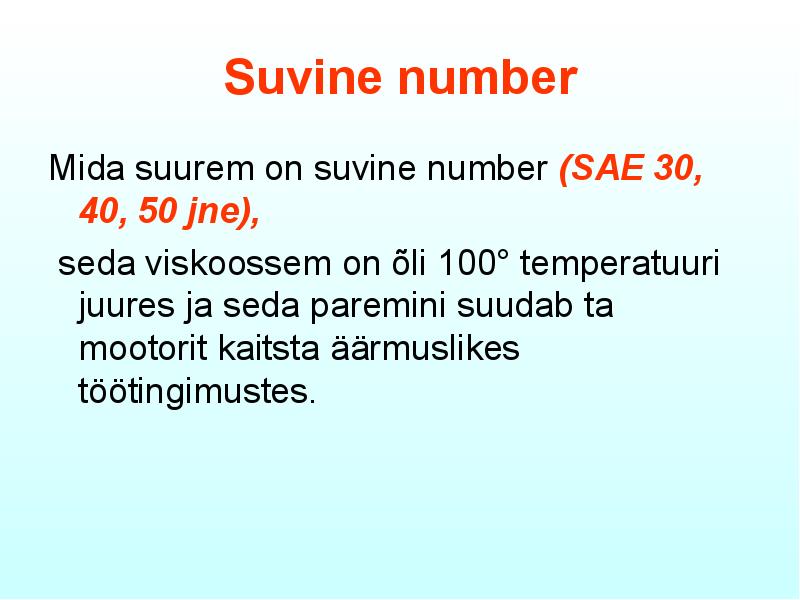

Suvine number
Mida suurem on suvine number (SAE 30,
40, 50 jne),
seda viskoossem on õli 100° temperatuuri
juures ja seda paremini suudab ta mootorit
kaitsta äärmuslikes töötingimustes.

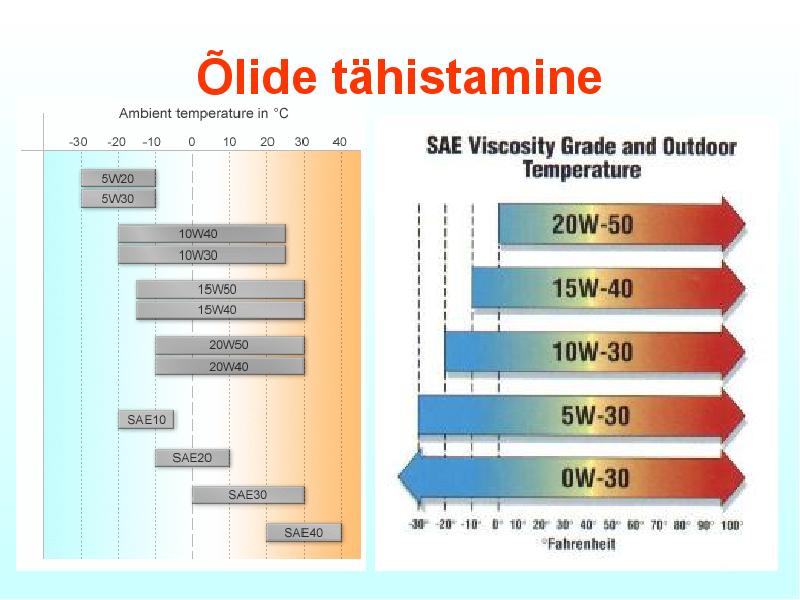

Õlide tähistamine

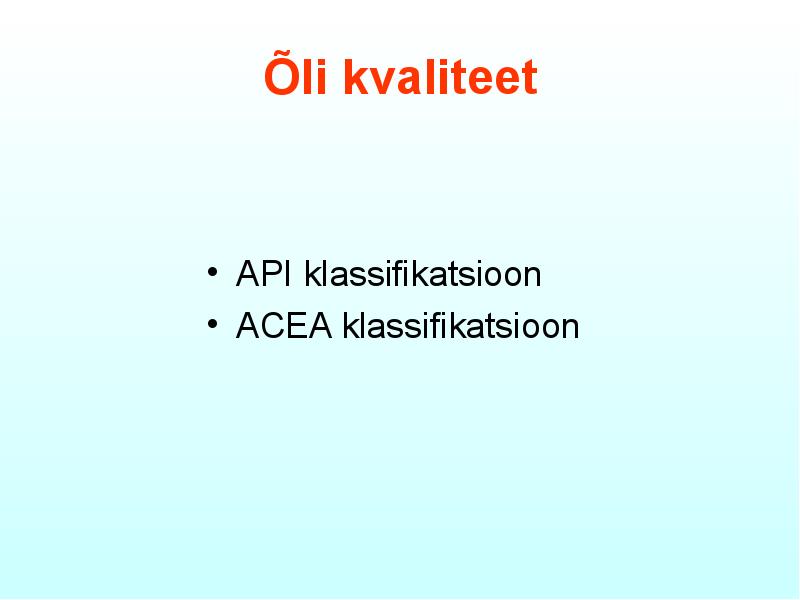

Õli kvaliteet
· API klassifikatsioon
· ACEA klassifikatsioon

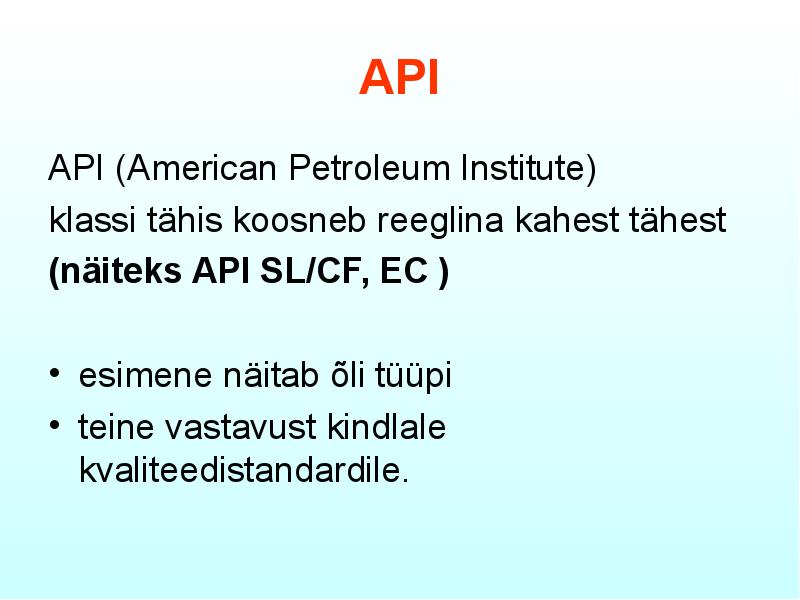

API
API (American Petroleum Institute)
klassi tähis koosneb reeglina kahest tähest
(näiteks API SL/CF, EC )
· esimene näitab õli tüüpi
· teine vastavust kindlale
kvaliteedistandardile.

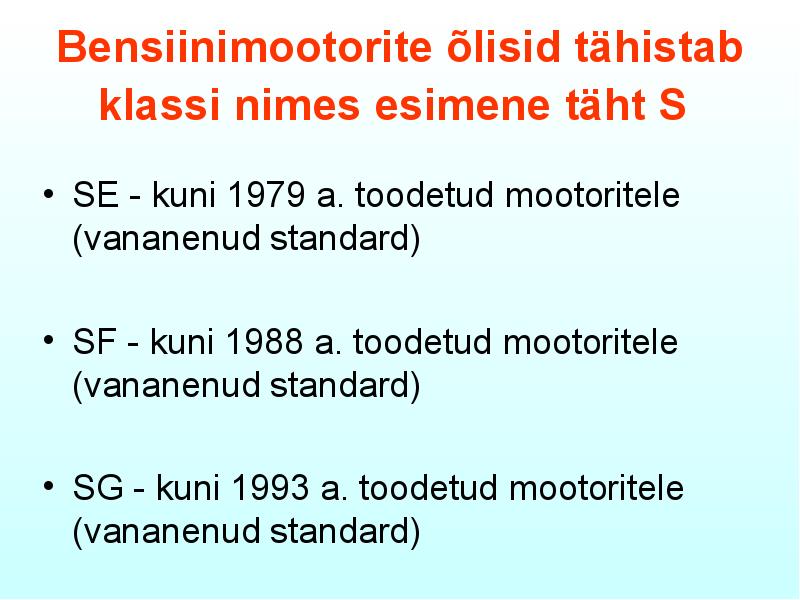

Bensiinimootorite õlisid tähistab
klassi nimes esimene täht S
· SE - kuni 1979 a. toodetud mootoritele
(vananenud standard)
· SF - kuni 1988 a. toodetud mootoritele
(vananenud standard)
· SG - kuni 1993 a. toodetud mootoritele
(vananenud standard)

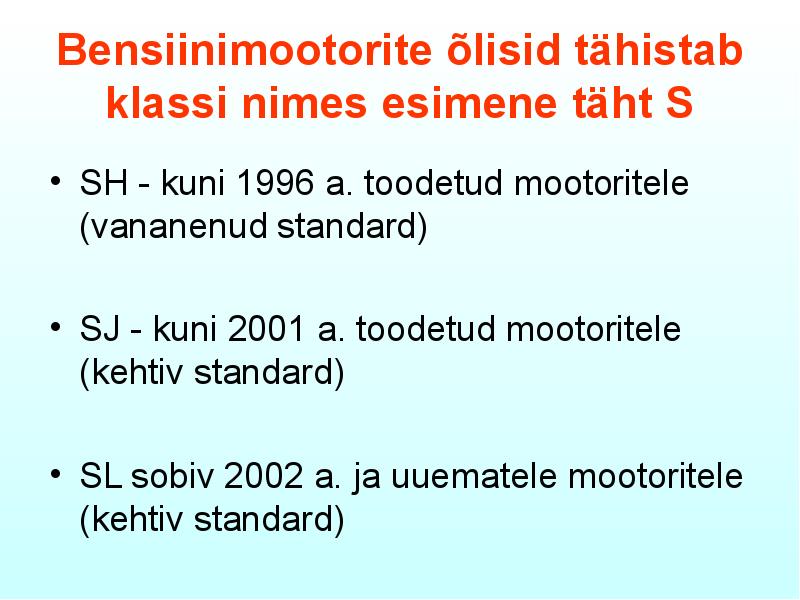

Bensiinimootorite õlisid tähistab
klassi nimes esimene täht S
· SH - kuni 1996 a. toodetud mootoritele
(vananenud standard)
· SJ - kuni 2001 a. toodetud mootoritele (kehtiv
standard)
· SL sobiv 2002 a. ja uuematele mootoritele
(kehtiv standard)

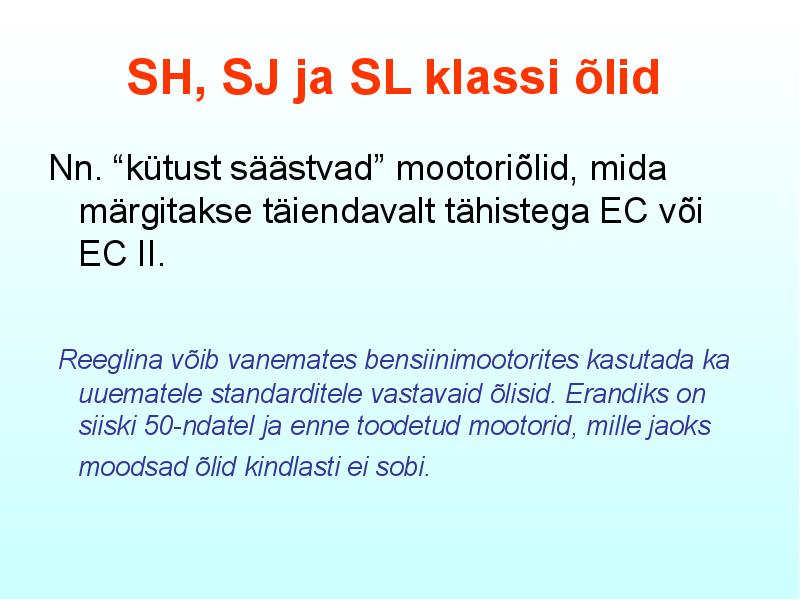

SH, SJ ja SL klassi õlid
Nn. "kütust säästvad" mootoriõlid, mida
märgitakse täiendavalt tähistega EC või
EC II.
Reeglina võib vanemates bensiinimootorites kasutada ka
uuematele standarditele vastavaid õlisid. Erandiks on
siiski 50-ndatel ja enne toodetud mootorid, mille jaoks
moodsad õlid kindlasti ei sobi.

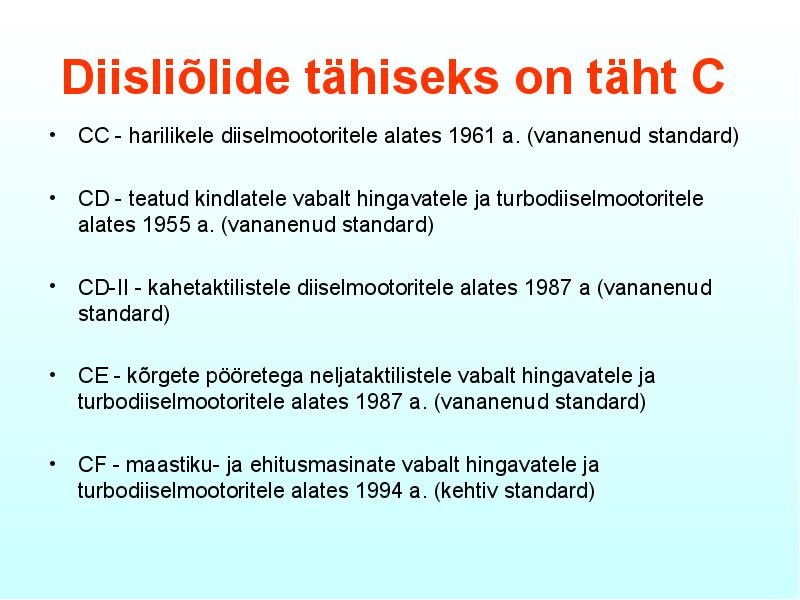

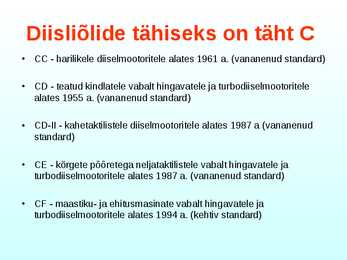

Diisliõlide tähiseks on täht C
· CC - harilikele diiselmootoritele alates 1961 a. (vananenud standard)
· CD - teatud kindlatele vabalt hingavatele ja turbodiiselmootoritele
alates 1955 a. (vananenud standard)
· CD-II - kahetaktilistele diiselmootoritele alates 1987 a (vananenud
standard)
· CE - kõrgete pööretega neljataktilistele vabalt hingavatele ja
turbodiiselmootoritele alates 1987 a. (vananenud standard)
· CF - maastiku- ja ehitusmasinate vabalt hingavatele ja
turbodiiselmootoritele alates 1994 a. (kehtiv standard)

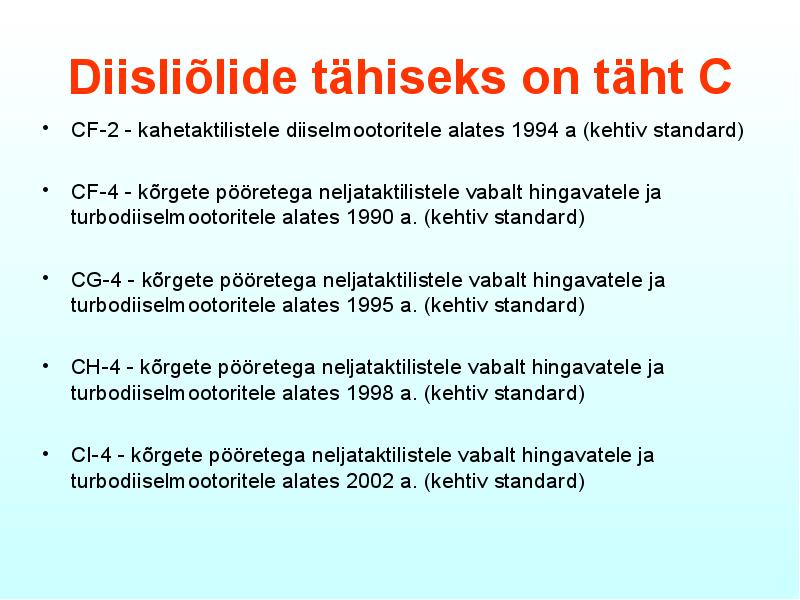

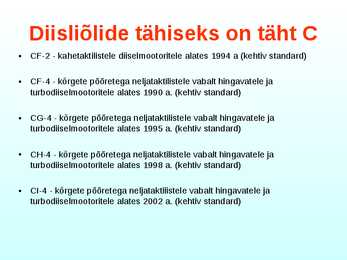

Diisliõlide tähiseks on täht C
· CF-2 - kahetaktilistele diiselmootoritele alates 1994 a (kehtiv standard)
· CF-4 - kõrgete pööretega neljataktilistele vabalt hingavatele ja
turbodiiselmootoritele alates 1990 a. (kehtiv standard)
· CG-4 - kõrgete pööretega neljataktilistele vabalt hingavatele ja
turbodiiselmootoritele alates 1995 a. (kehtiv standard)
· CH-4 - kõrgete pööretega neljataktilistele vabalt hingavatele ja
turbodiiselmootoritele alates 1998 a. (kehtiv standard)
· CI-4 - kõrgete pööretega neljataktilistele vabalt hingavatele ja
turbodiiselmootoritele alates 2002 a. (kehtiv standard)

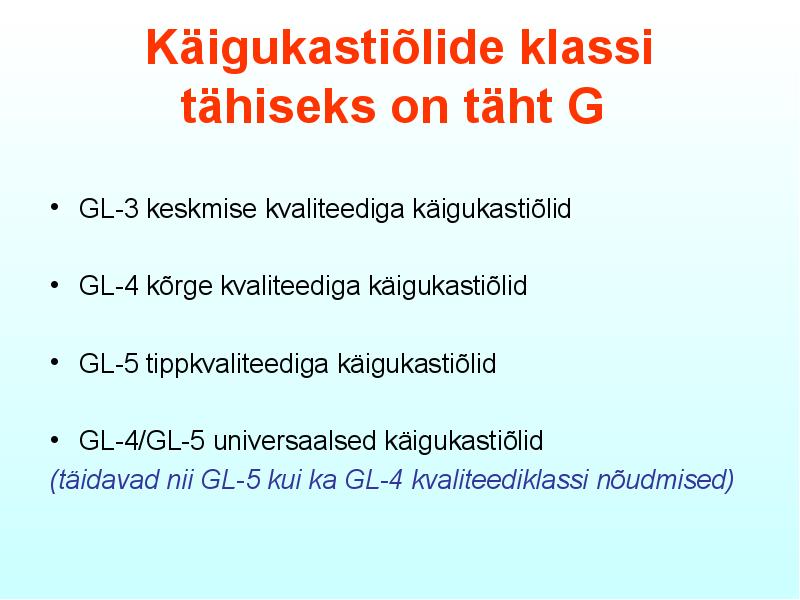

Käigukastiõlide klassi
tähiseks on täht G
· GL-3 keskmise kvaliteediga käigukastiõlid
· GL-4 kõrge kvaliteediga käigukastiõlid
· GL-5 tippkvaliteediga käigukastiõlid
· GL-4/GL-5 universaalsed käigukastiõlid
(täidavad nii GL-5 kui ka GL-4 kvaliteediklassi nõudmised)

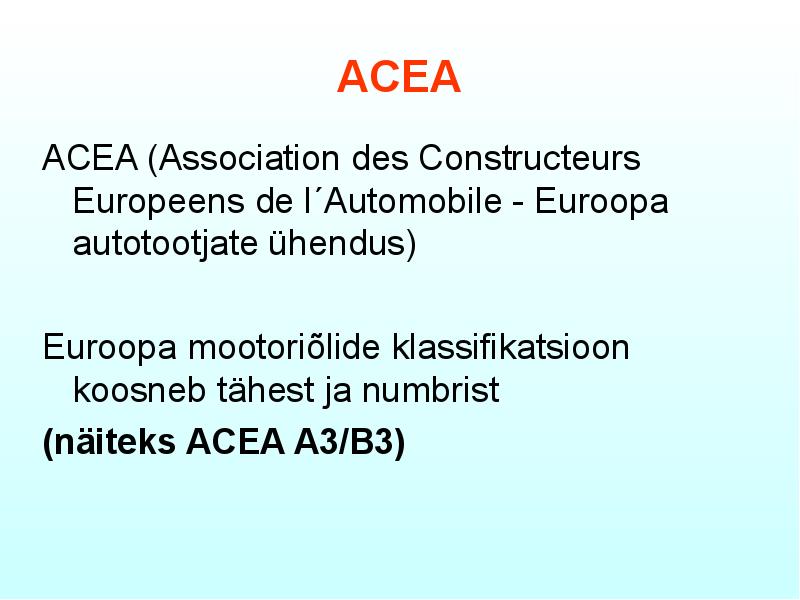

ACEA
ACEA (Association des Constructeurs
Europeens de l´Automobile - Euroopa
autotootjate ühendus)
Euroopa mootoriõlide klassifikatsioon
koosneb tähest ja numbrist
(näiteks ACEA A3/B3)

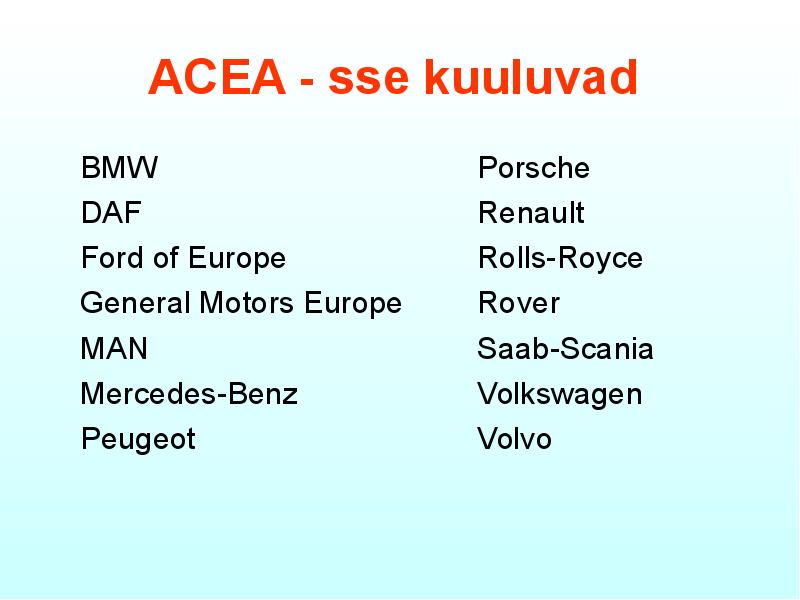

ACEA - sse kuuluvad
BMW Porsche
DAF Renault
Ford of Europe Rolls-Royce
General Motors Europe Rover
MAN Saab-Scania
Mercedes-Benz Volkswagen
Peugeot Volvo

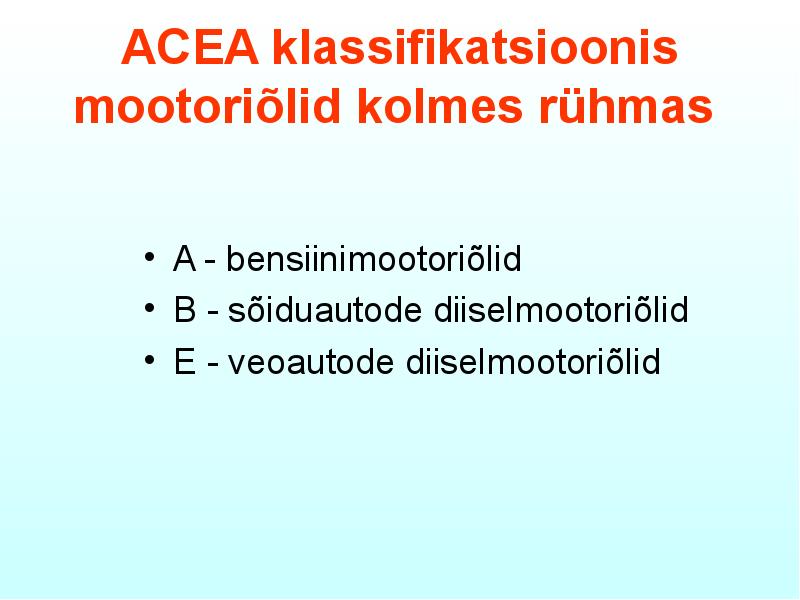

ACEA klassifikatsioonis
mootoriõlid kolmes rühmas
· A - bensiinimootoriõlid
· B - sõiduautode diiselmootoriõlid
· E - veoautode diiselmootoriõlid

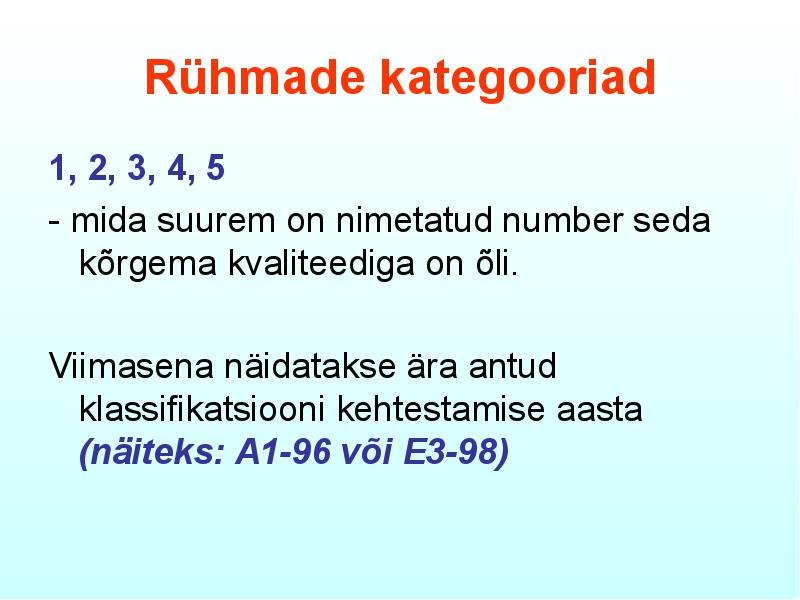

Rühmade kategooriad
1, 2, 3, 4, 5
- mida suurem on nimetatud number seda
kõrgema kvaliteediga on õli.
Viimasena näidatakse ära antud
klassifikatsiooni kehtestamise aasta
(näiteks: A1-96 või E3-98)

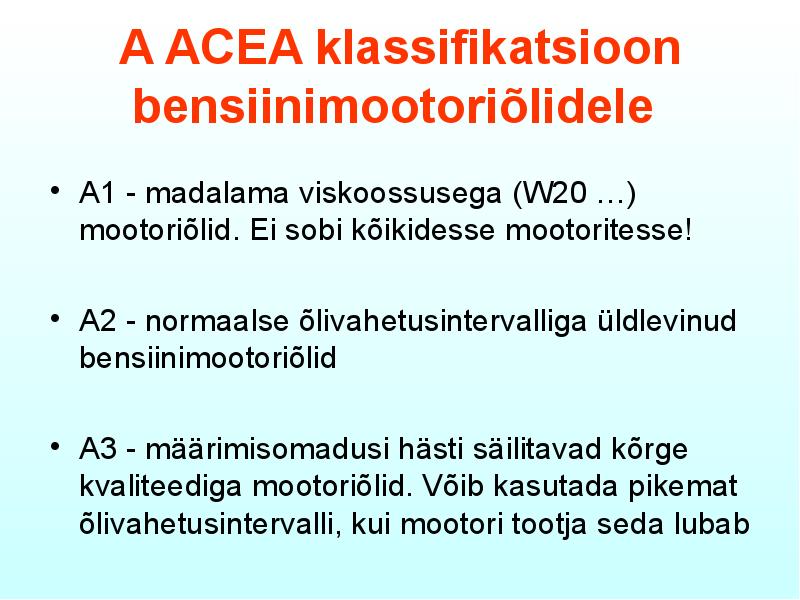

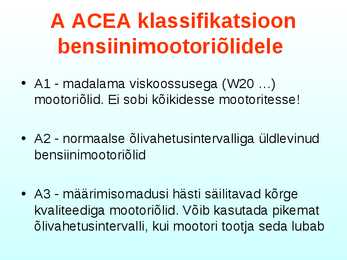

A ACEA klassifikatsioon
bensiinimootoriõlidele
· A1 - madalama viskoossusega (W20 ...)
mootoriõlid. Ei sobi kõikidesse mootoritesse!
· A2 - normaalse õlivahetusintervalliga üldlevinud
bensiinimootoriõlid
· A3 - määrimisomadusi hästi säilitavad kõrge
kvaliteediga mootoriõlid. Võib kasutada pikemat
õlivahetusintervalli, kui mootori tootja seda lubab

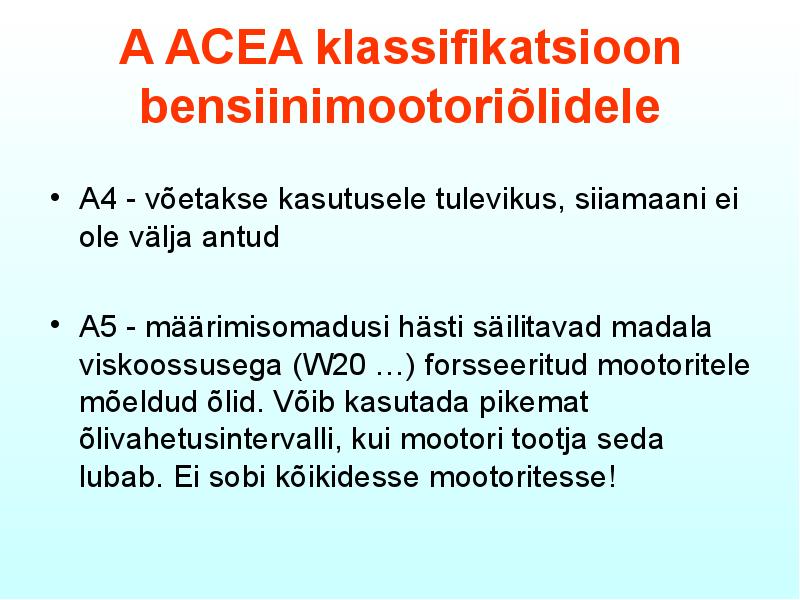

A ACEA klassifikatsioon
bensiinimootoriõlidele
· A4 - võetakse kasutusele tulevikus, siiamaani ei
ole välja antud
· A5 - määrimisomadusi hästi säilitavad madala
viskoossusega (W20 ...) forsseeritud mootoritele
mõeldud õlid. Võib kasutada pikemat
õlivahetusintervalli, kui mootori tootja seda
lubab. Ei sobi kõikidesse mootoritesse!

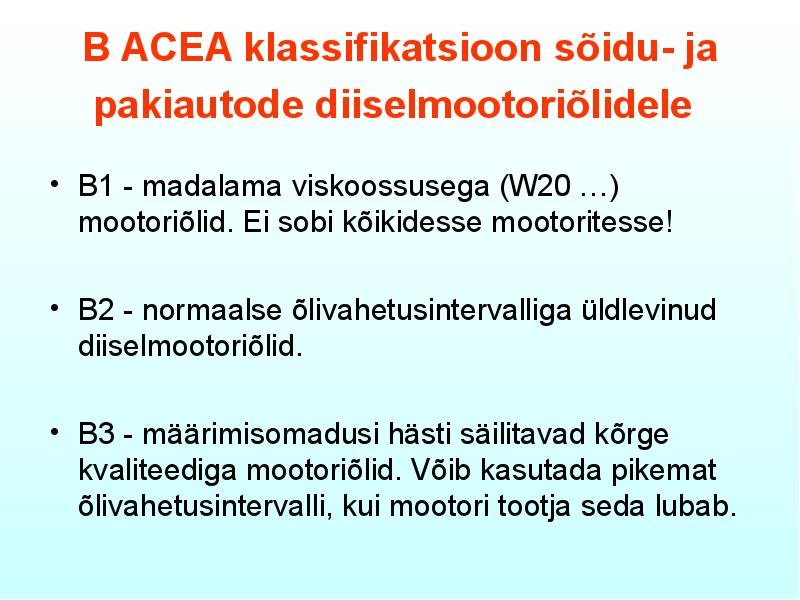

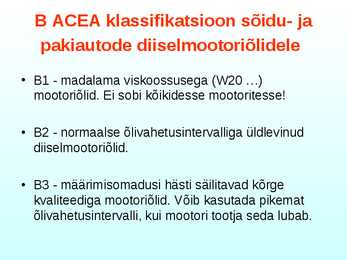

B ACEA klassifikatsioon sõidu- ja
pakiautode diiselmootoriõlidele
· B1 - madalama viskoossusega (W20 ...)
mootoriõlid. Ei sobi kõikidesse mootoritesse!
· B2 - normaalse õlivahetusintervalliga üldlevinud
diiselmootoriõlid.
· B3 - määrimisomadusi hästi säilitavad kõrge
kvaliteediga mootoriõlid. Võib kasutada pikemat
õlivahetusintervalli, kui mootori tootja seda lubab.

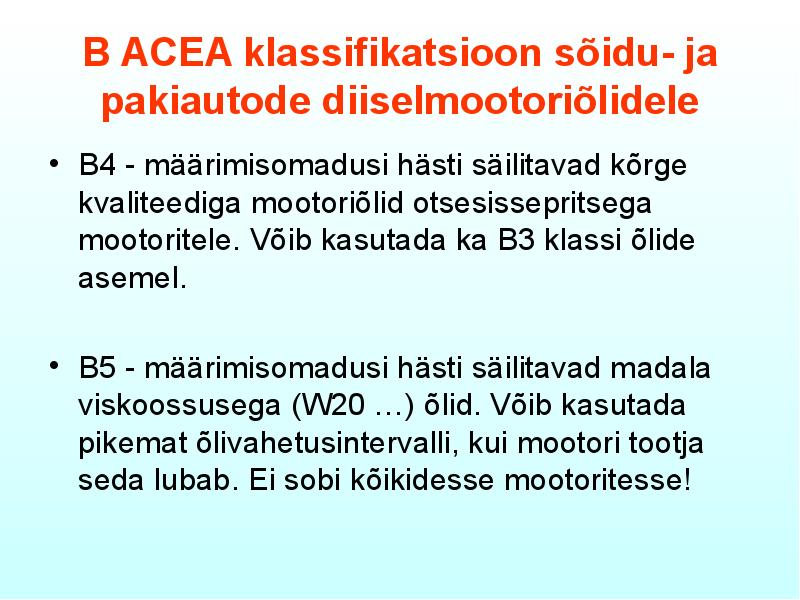

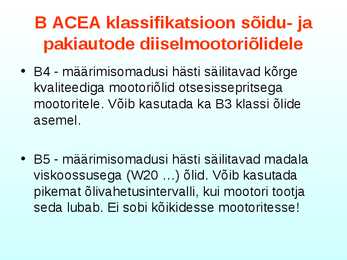

B ACEA klassifikatsioon sõidu- ja
pakiautode diiselmootoriõlidele
· B4 - määrimisomadusi hästi säilitavad kõrge
kvaliteediga mootoriõlid otsesissepritsega
mootoritele. Võib kasutada ka B3 klassi õlide
asemel.
· B5 - määrimisomadusi hästi säilitavad madala
viskoossusega (W20 ...) õlid. Võib kasutada
pikemat õlivahetusintervalli, kui mootori tootja
seda lubab. Ei sobi kõikidesse mootoritesse!

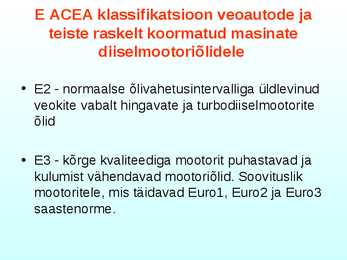

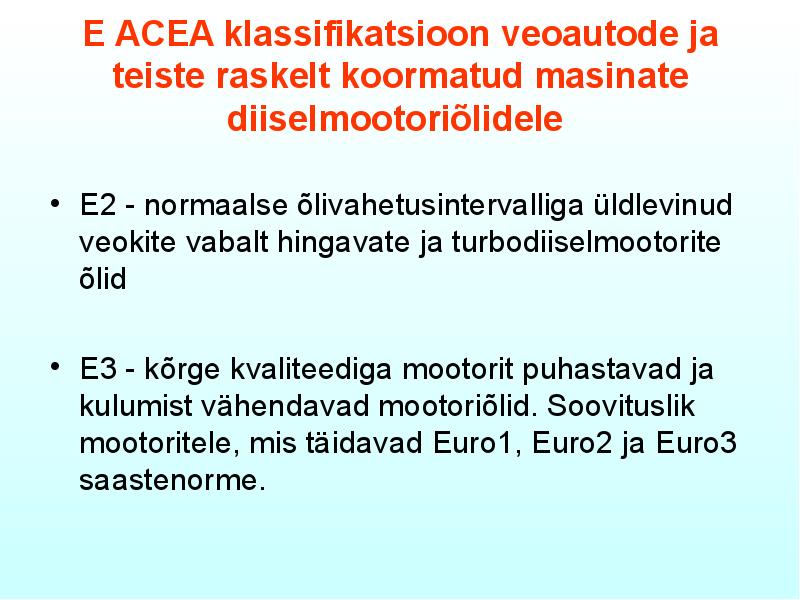

E ACEA klassifikatsioon veoautode ja
teiste raskelt koormatud masinate
diiselmootoriõlidele
· E2 - normaalse õlivahetusintervalliga üldlevinud
veokite vabalt hingavate ja turbodiiselmootorite
õlid
· E3 - kõrge kvaliteediga mootorit puhastavad ja
kulumist vähendavad mootoriõlid. Soovituslik
mootoritele, mis täidavad Euro1, Euro2 ja Euro3
saastenorme.

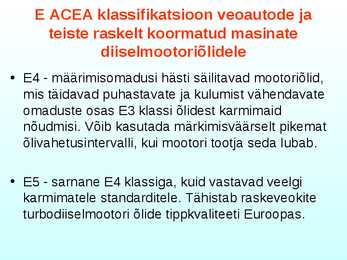

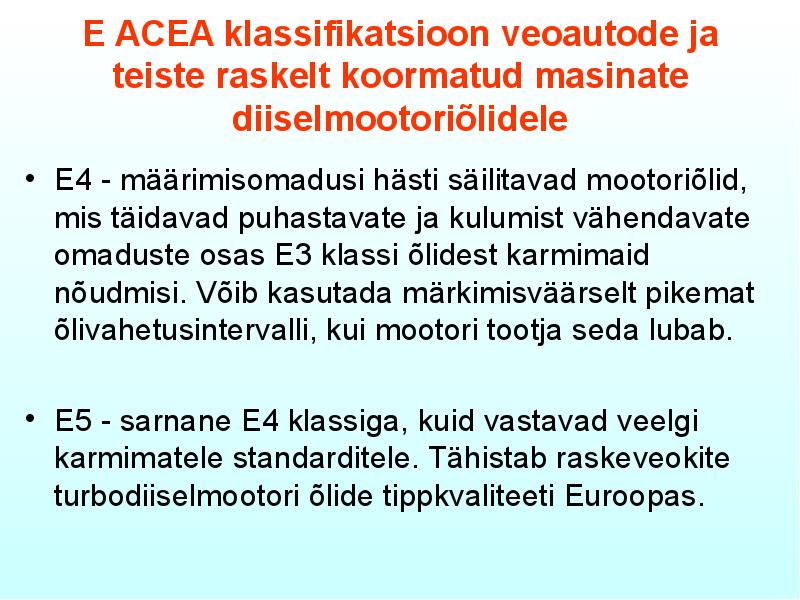

E ACEA klassifikatsioon veoautode ja
teiste raskelt koormatud masinate
diiselmootoriõlidele
· E4 - määrimisomadusi hästi säilitavad mootoriõlid,
mis täidavad puhastavate ja kulumist vähendavate
omaduste osas E3 klassi õlidest karmimaid
nõudmisi. Võib kasutada märkimisväärselt pikemat
õlivahetusintervalli, kui mootori tootja seda lubab.
· E5 - sarnane E4 klassiga, kuid vastavad veelgi
karmimatele standarditele. Tähistab raskeveokite
turbodiiselmootori õlide tippkvaliteeti Euroopas.

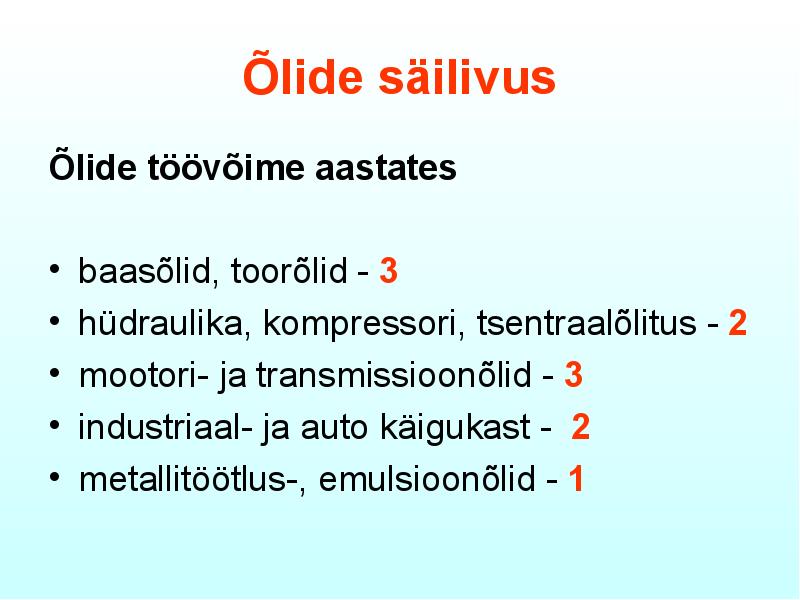

Õlide säilivus
Õlide töövõime aastates
· baasõlid, toorõlid - 3
· hüdraulika, kompressori, tsentraalõlitus - 2
· mootori- ja transmissioonõlid - 3
· industriaal- ja auto käigukast - 2
· metallitöötlus-, emulsioonõlid - 1

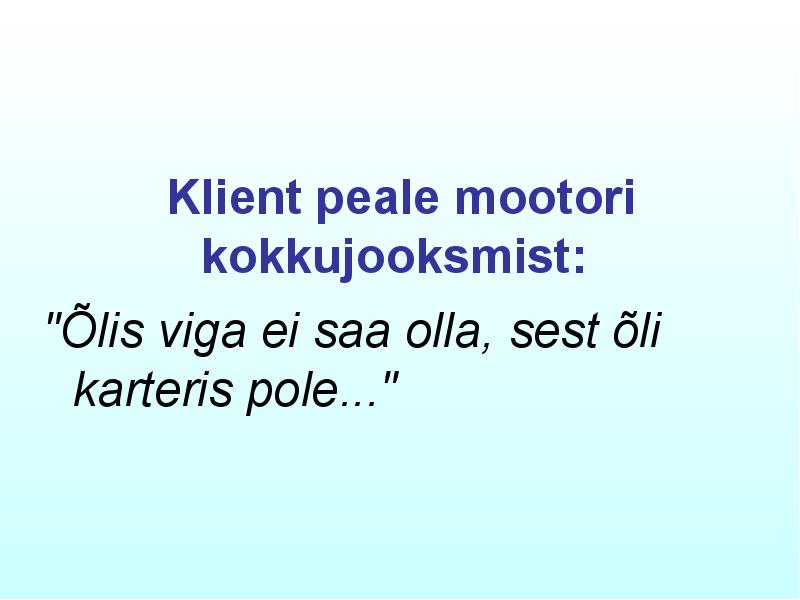

Klient peale mootori
kokkujooksmist:
"Õlis viga ei saa olla, sest õli
karteris pole..."
