TEHNILINE
JOONESTAMINE

         [email protected]
  Anne Saarniit

    2013

1. Sissejuhatus

Joonestamine - tehniline keel, mille abil saab luua jooniseid ja neid lugeda.
*Joonestamine arendab inimese kujutlusvõimet, tehnilist ning ruumilist mõtlemist.

Joonis - dokument, mille järgi saab eset valmistada.
*Joonisega antakse edasi eseme kuju ja mõõtmed. Sõnaline seletus ei kirjelda eset nii
täielikult kui joonis.

1.1   Jooniste vormistamine:
1.1.1 Joonestuspaber

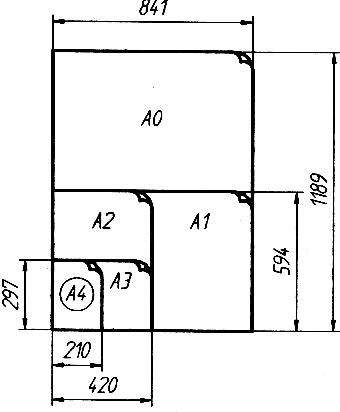

Joonestuspaberi põhiformaatide suurused millimeetrites on:

•
A4: 210x297 mm
•
A3: 297x420 mm
•
A2: 420x594 mm
•
A1: 594x841 mm
•
A0: 841x1189 mm

Põhiformaadid saadakse 1m2 suuruse pindalaga paberi, mille mõõtmed on 841x1189
mm,   järkjärgulisel  jaotamisel  lühema  serva  suhtes  paralleelsete  lõikejoone  abil
pooleks.

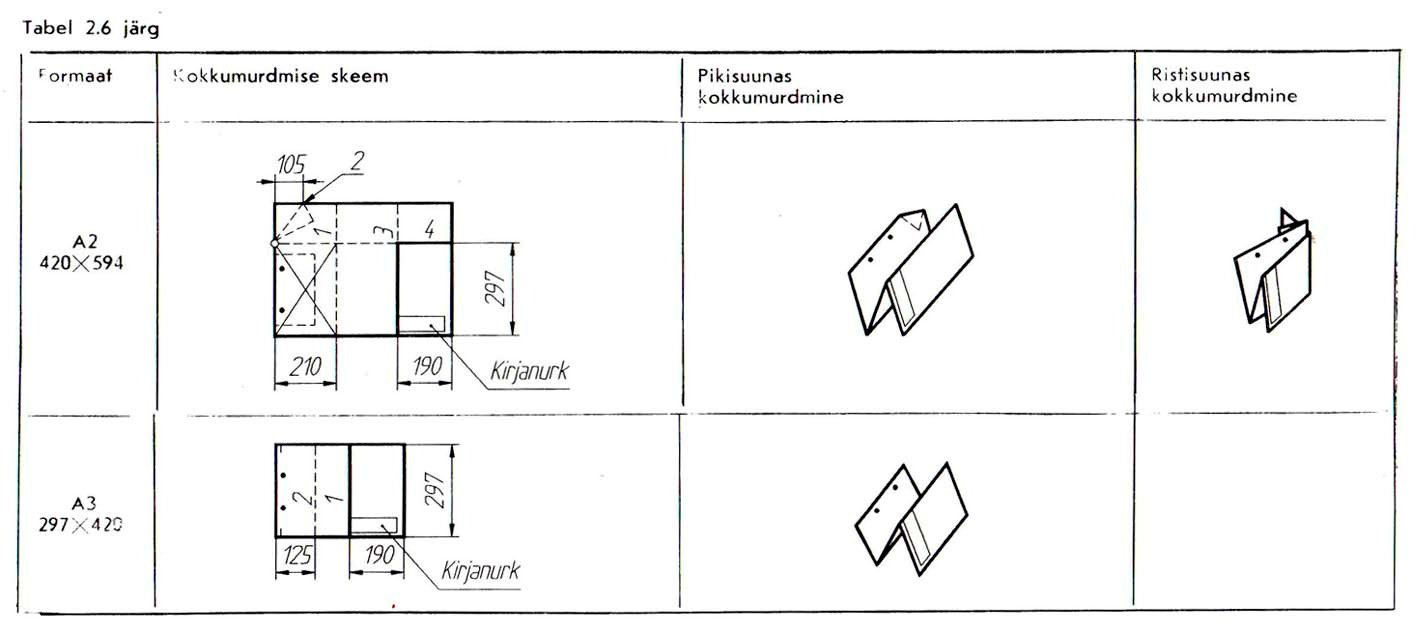

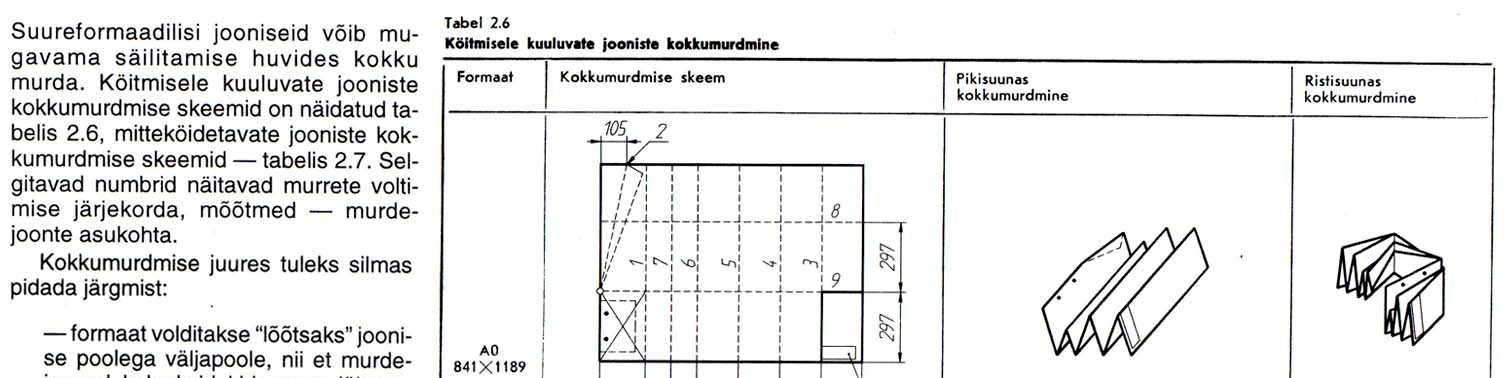

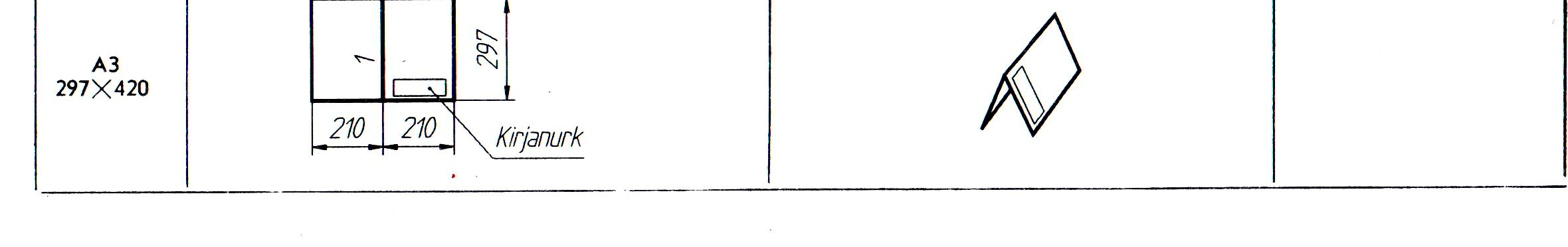

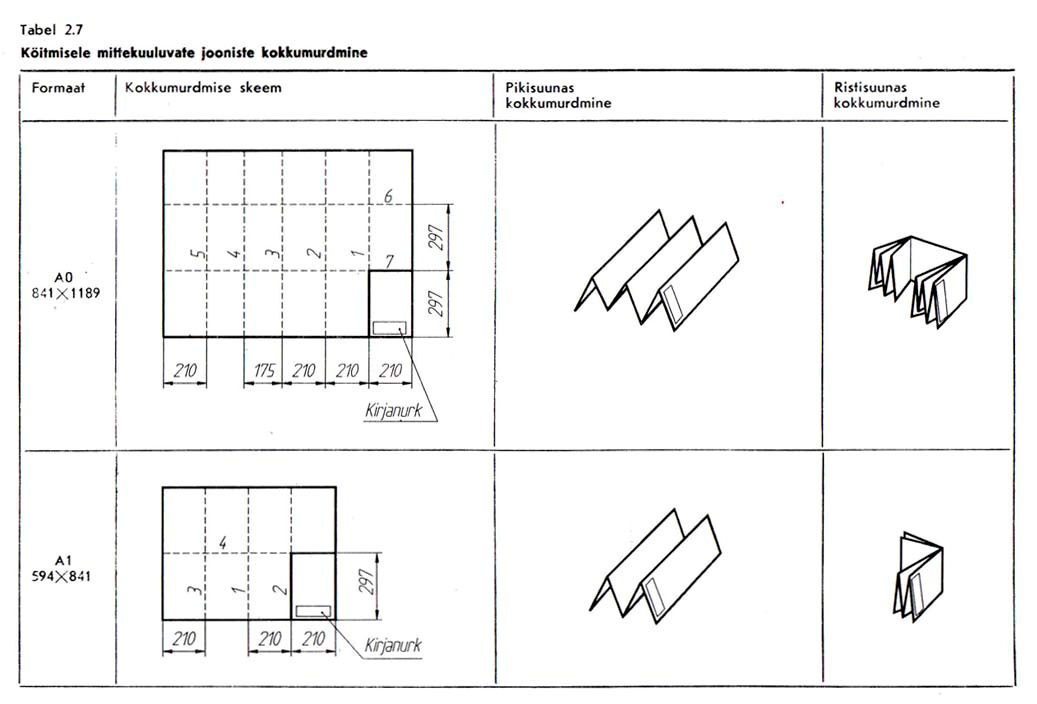

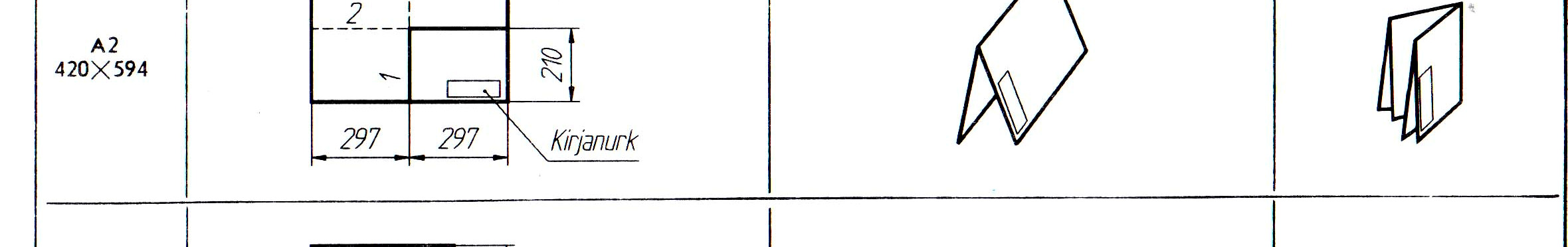

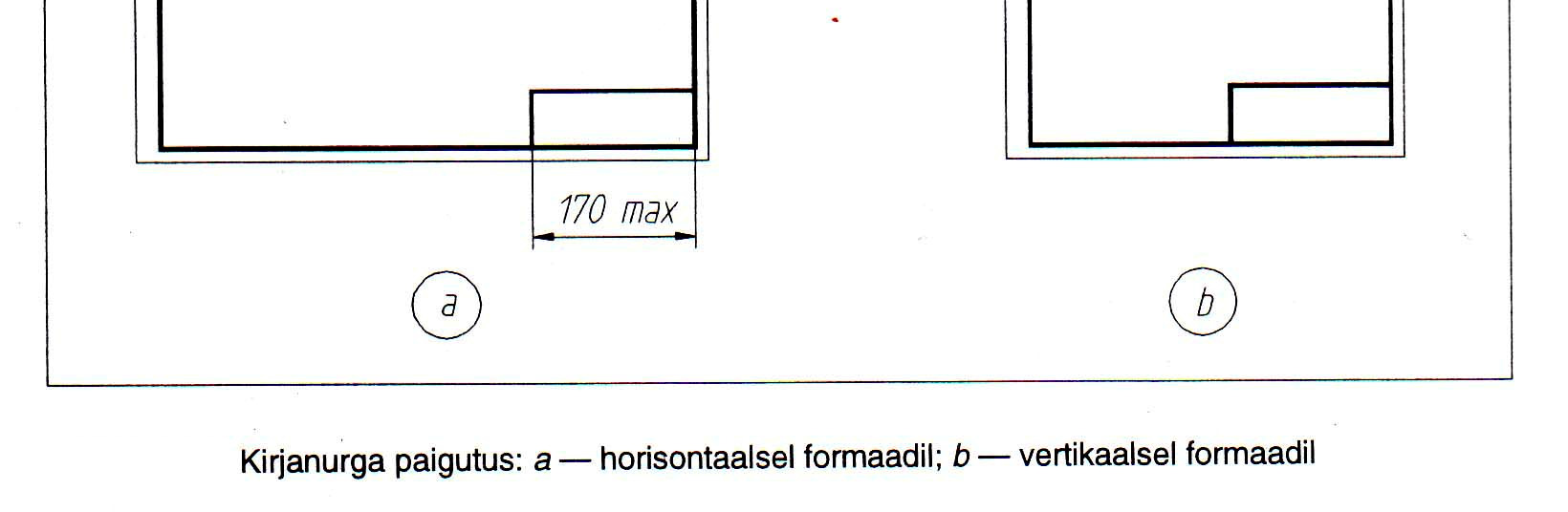

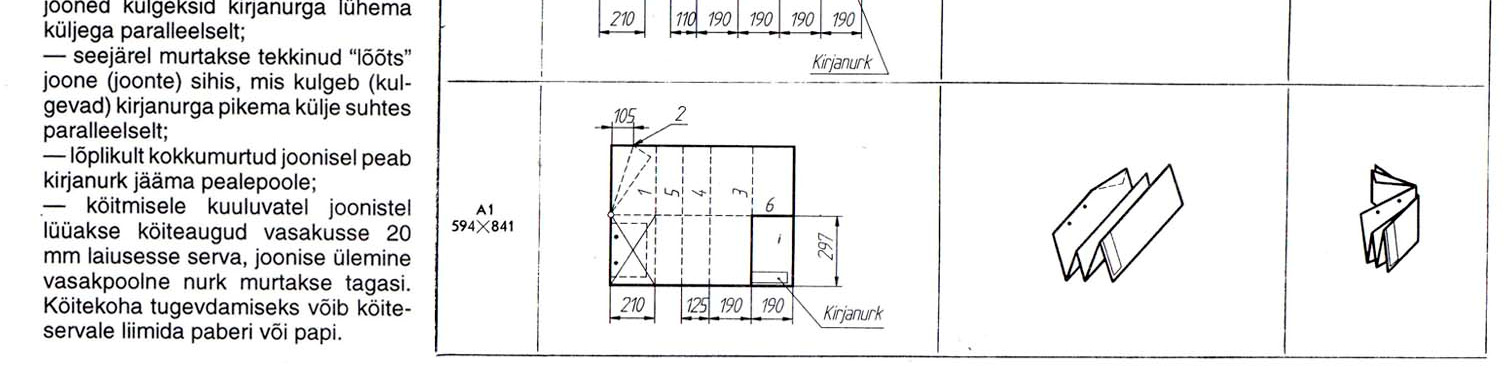

1.1.2 Kirjanurk

Kirjanurk asub joonise alumises parempoolses nurgas, toetudes pikema küljega vastu
alumist ja lühemaga vastu parempoolset raamjoont.

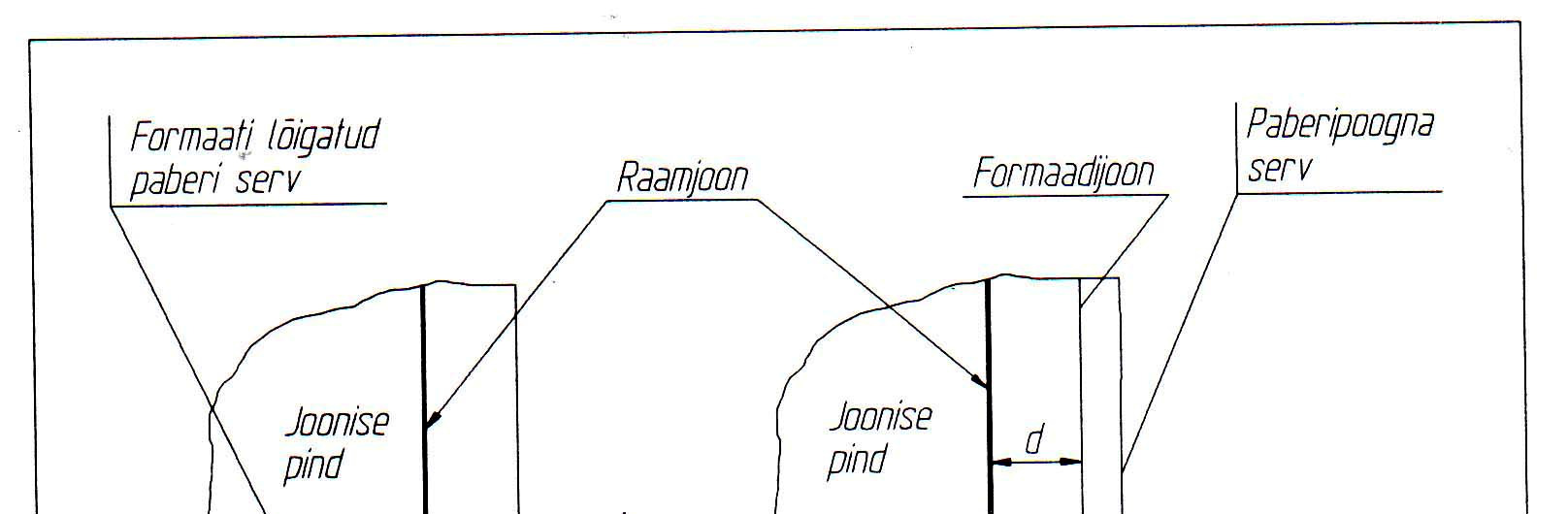

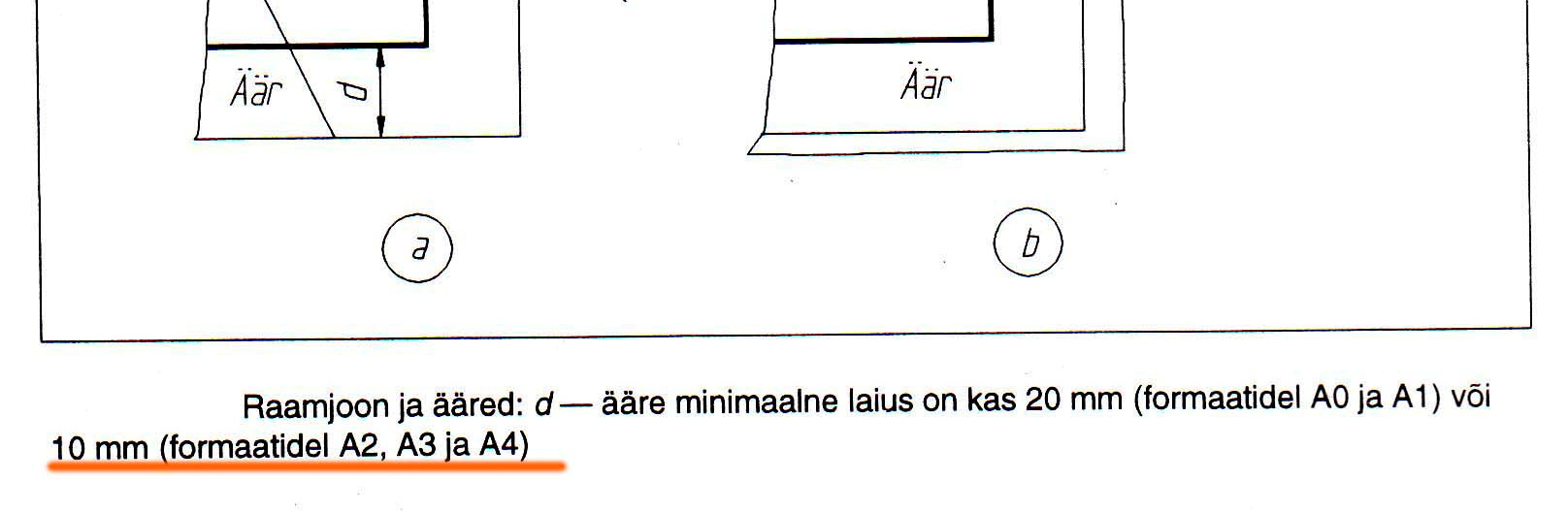

Raamjoon tõmmatakse pideva jämejoonega.

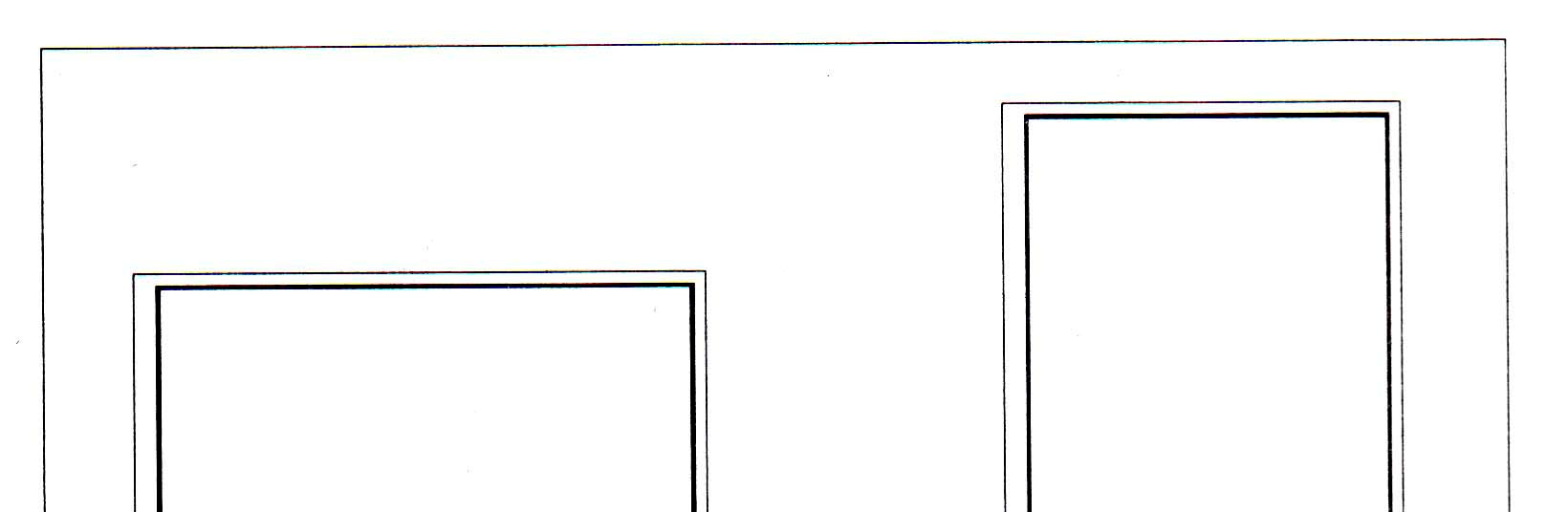

Raamjoone kaugus paberi ( formaadi ) servadest näidatud skeemil.

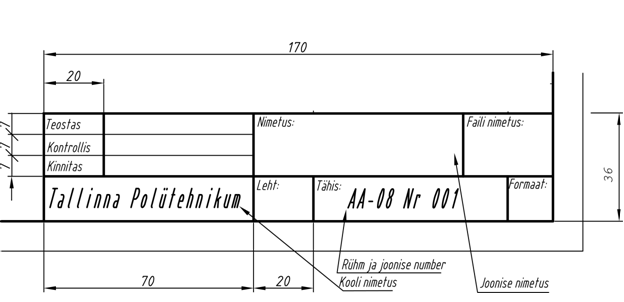

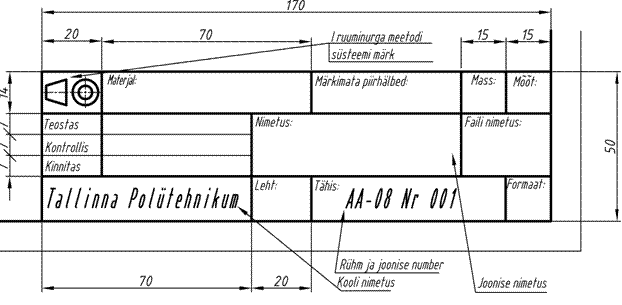

Joonise esimese lehe kirjanurk

Joonise järglehtede, samuti tekstidokumentide kirjanurk

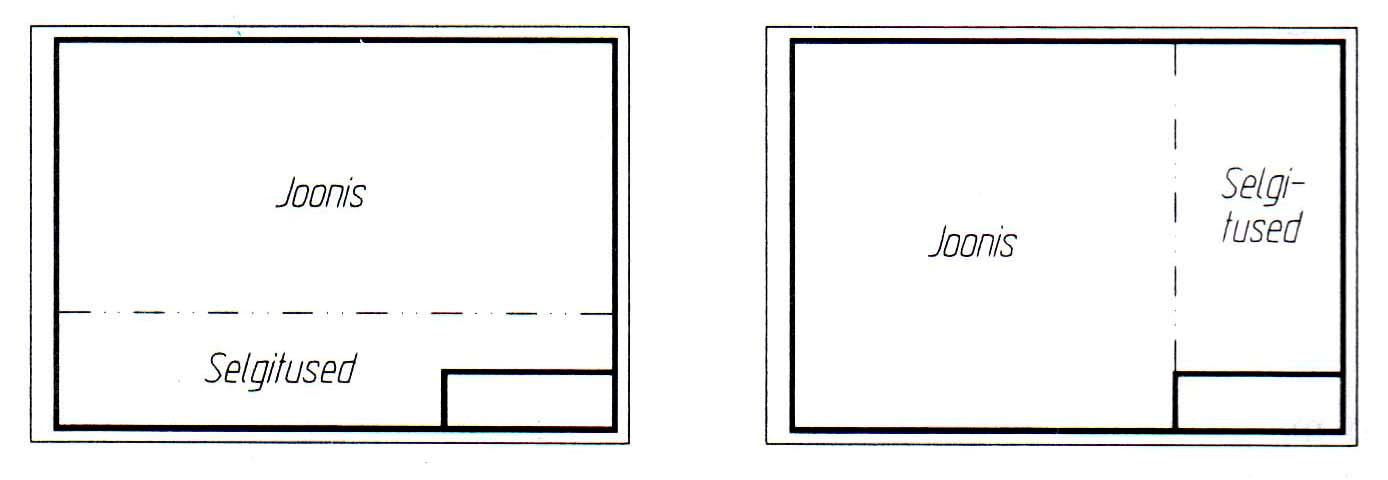

Selgitused  ja  teksti  kujul  esitatavad  tehnilised  nõuded  paigutatakse  kas   kirjanurga
kõrvale või kirjanurgast kõrgemale asuvale alale .
Selgitusena võib anda näiteks nõudeid materjali  ja termilise töötlemise koha, samuti
mitmesuguseid
viiteid ,
märgistusi,
sümboleid,
ühikuid,
paigutusjooniseid,
pinnakareduse tähiseid jne.

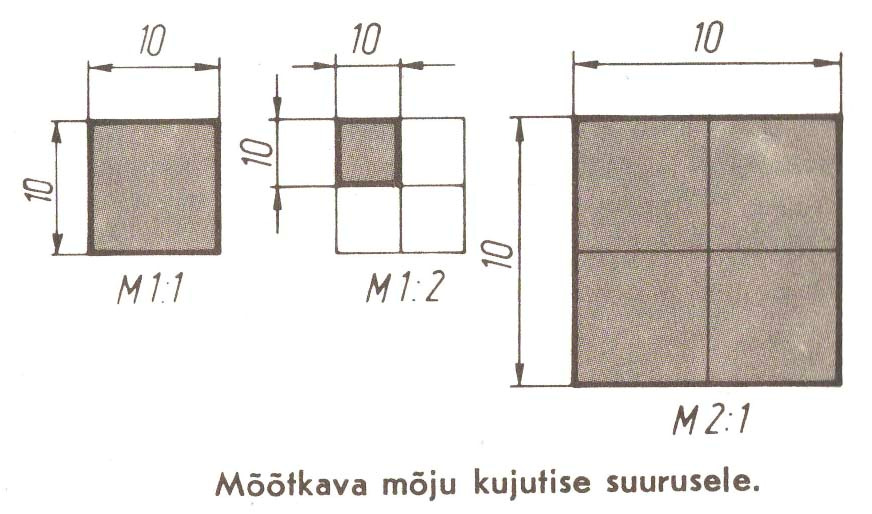

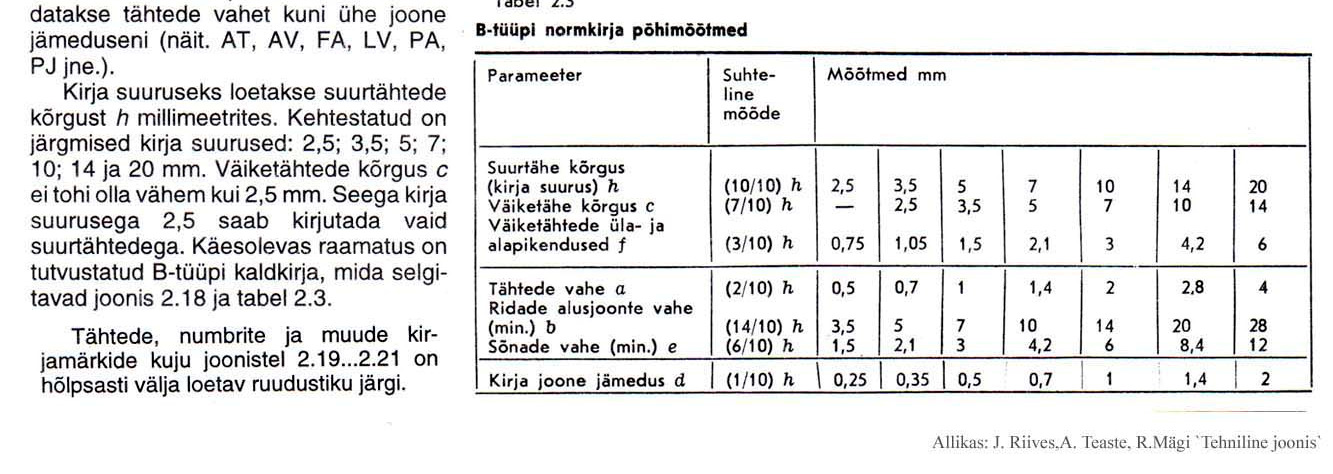

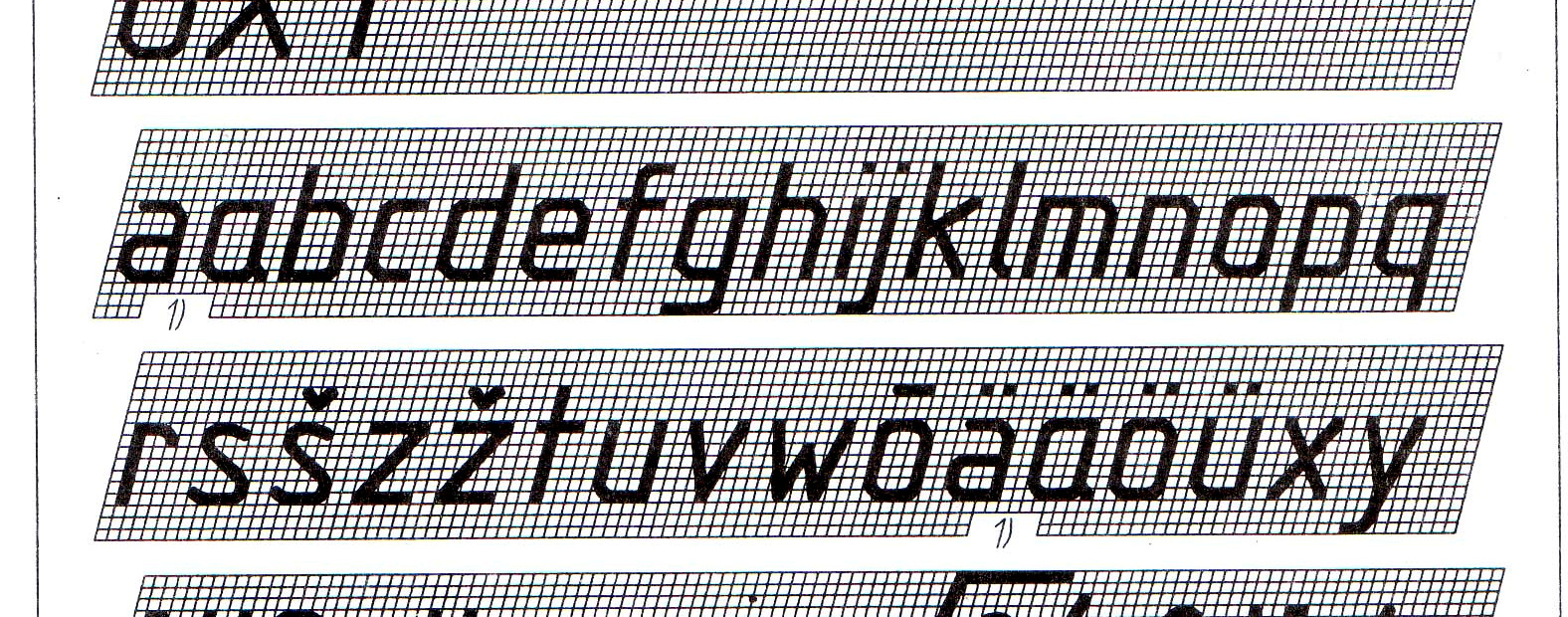

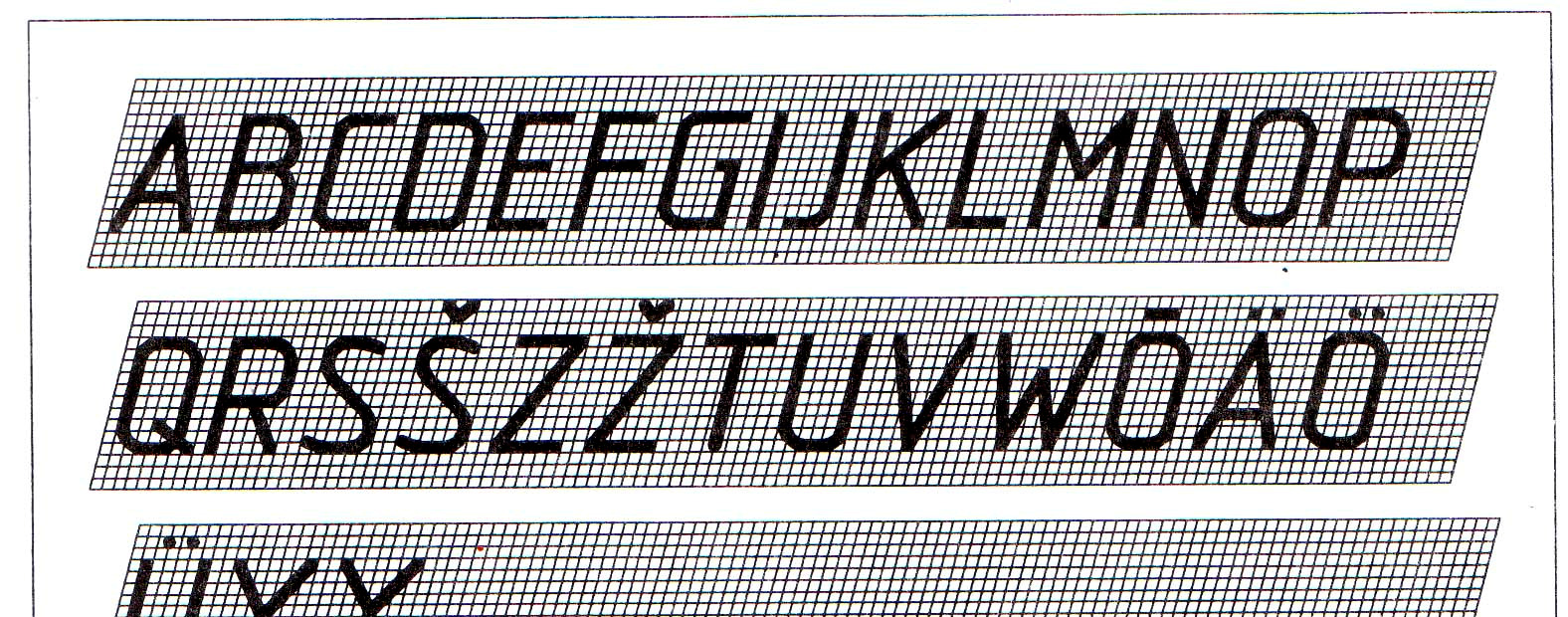

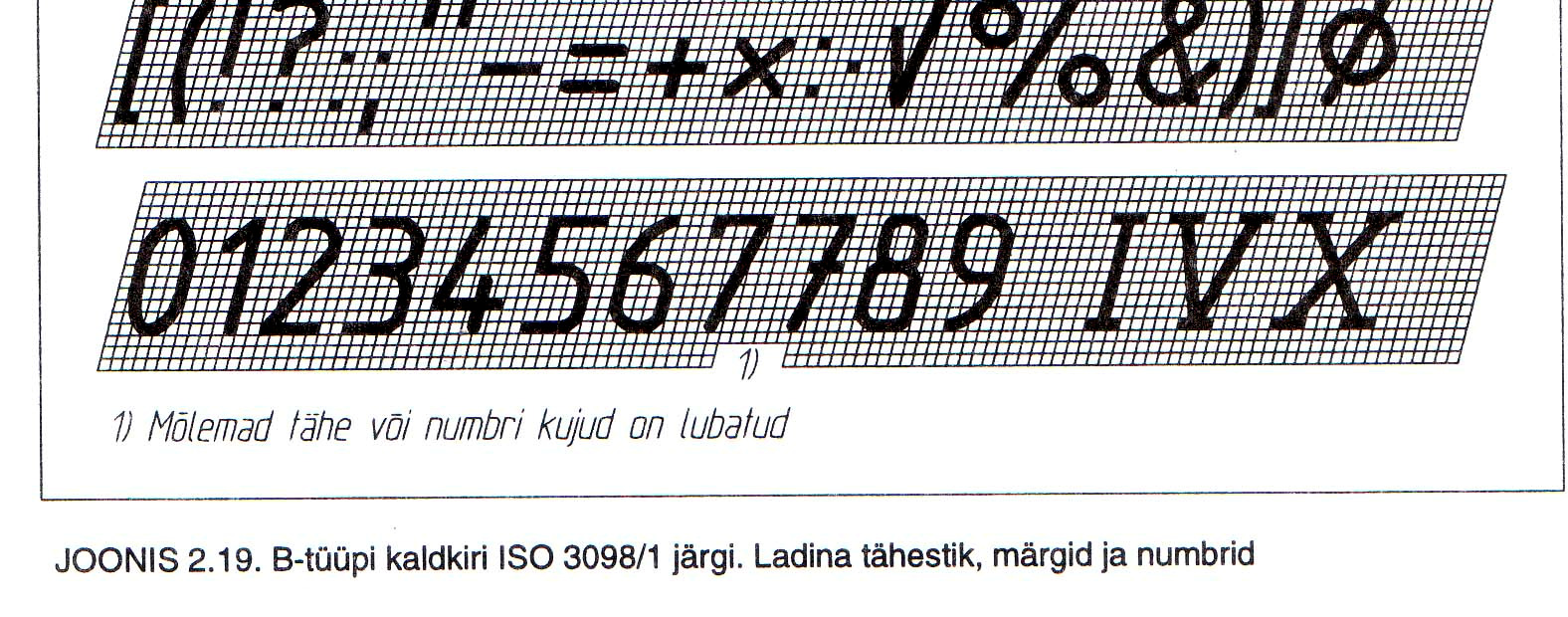

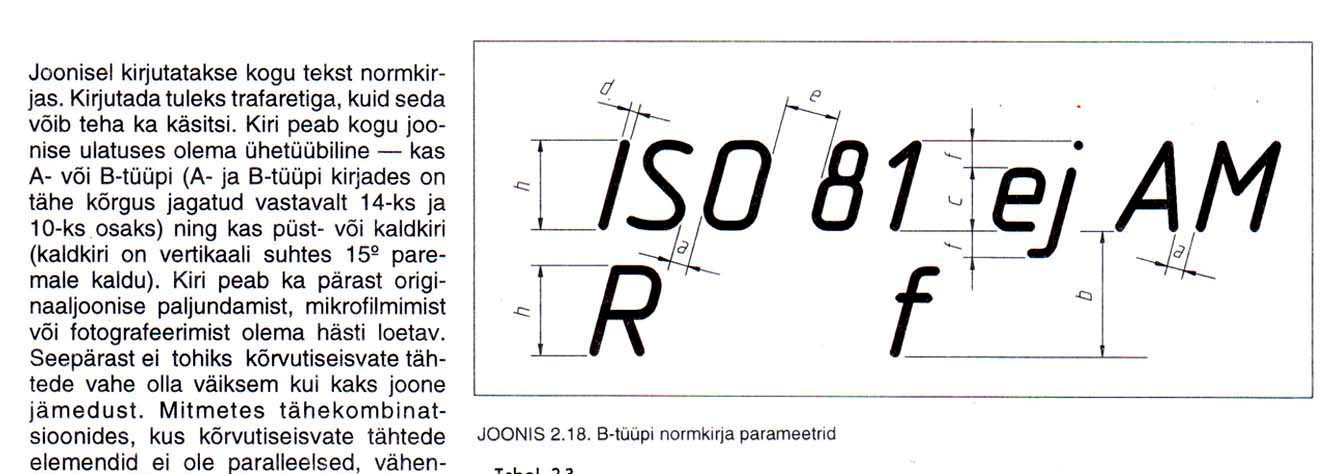

1.1.3 Standardkiri ehk normkiri

1.2  Kujutised

Kujutised jaotatakse nende sisu järgi vaadeteks, lõigeteks ja ristlõigeteks.

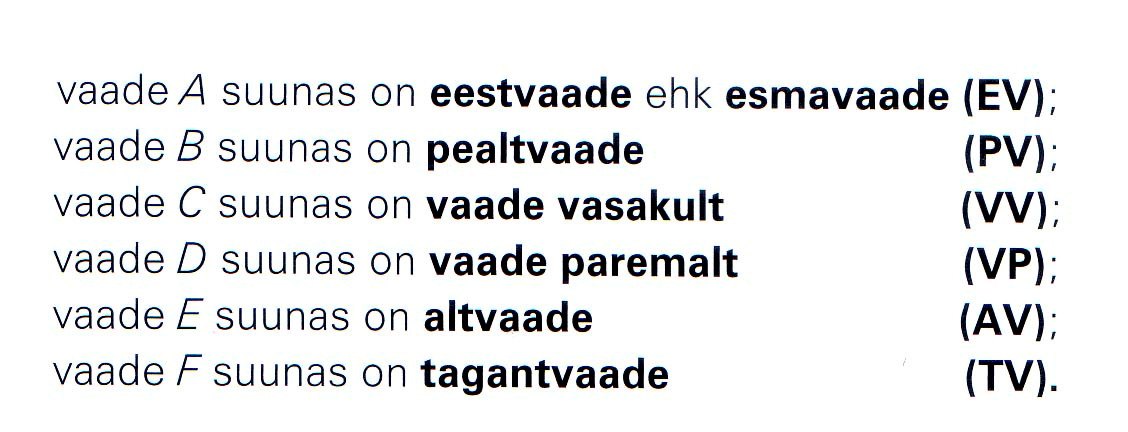

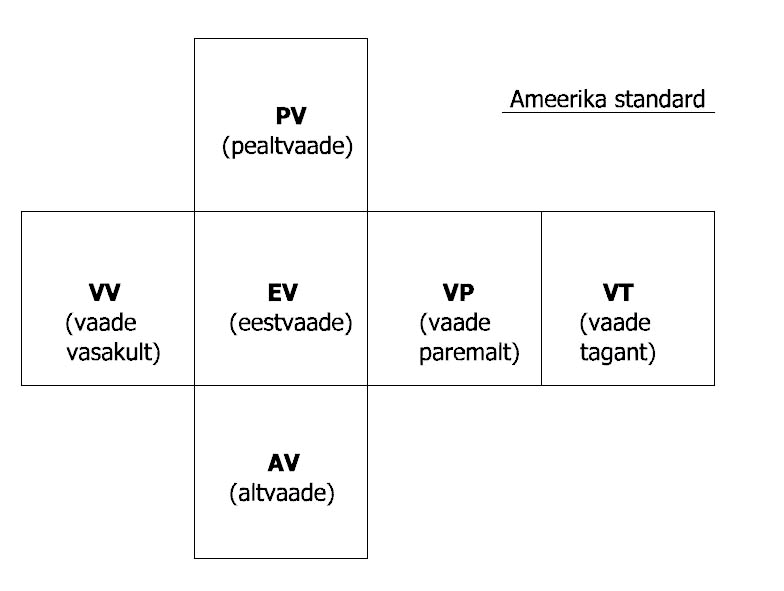

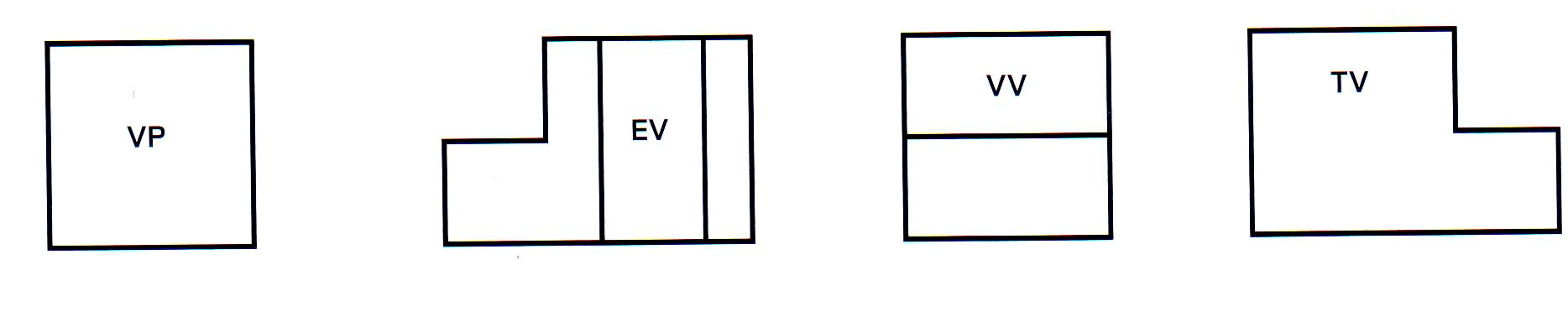

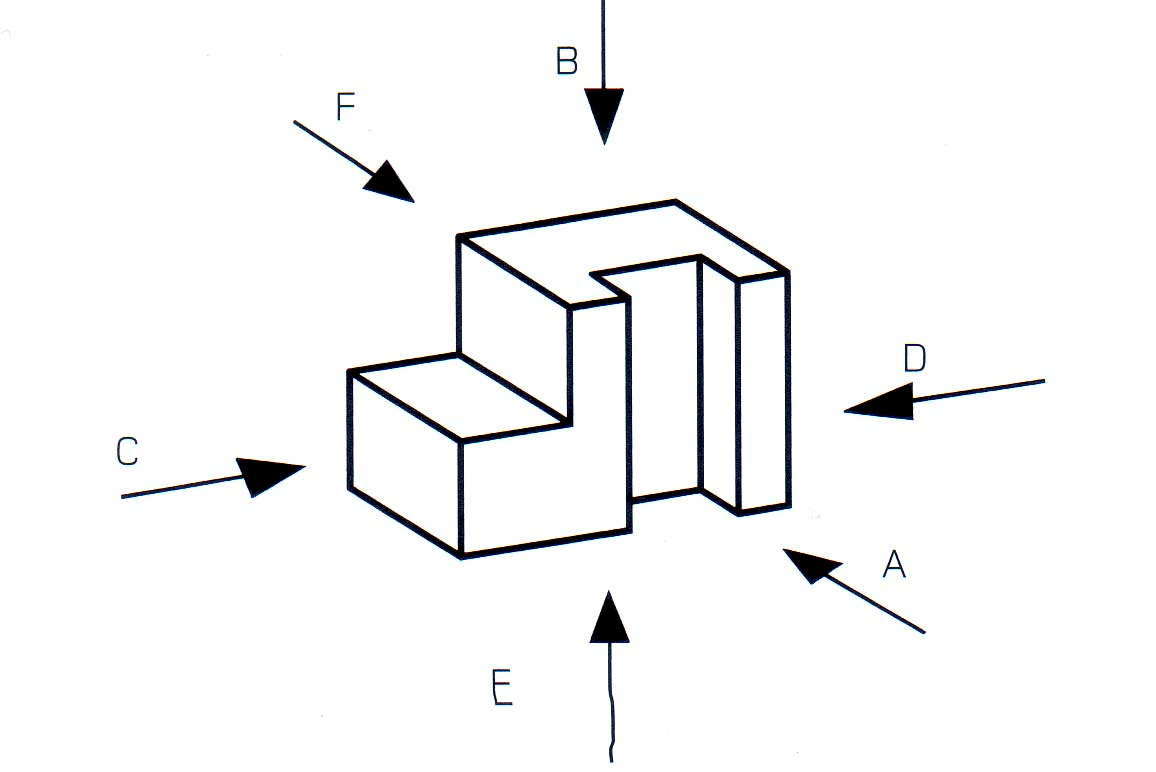

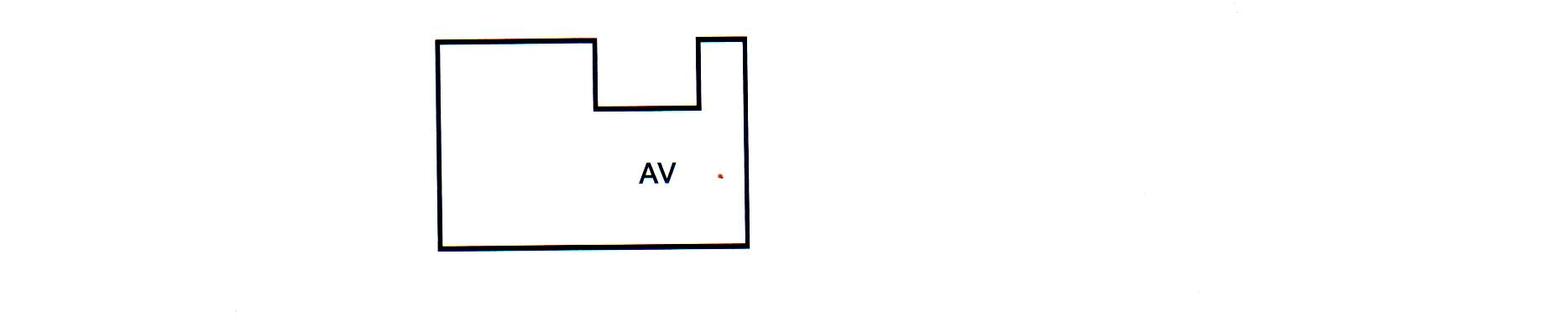

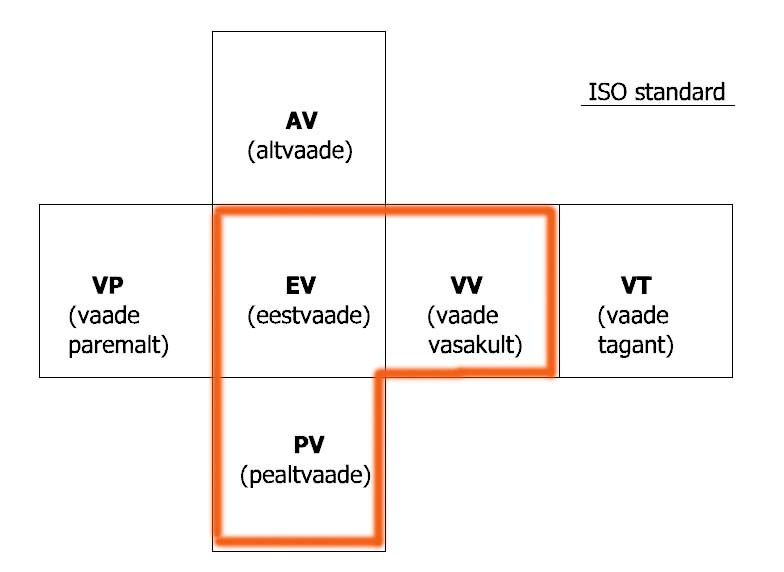

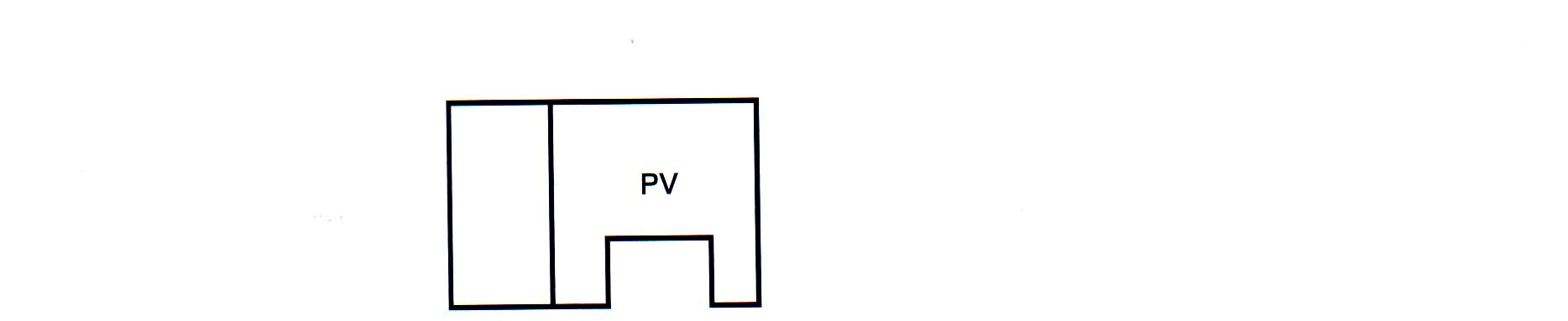

1.2.1 Kujutiste põhilised vaated

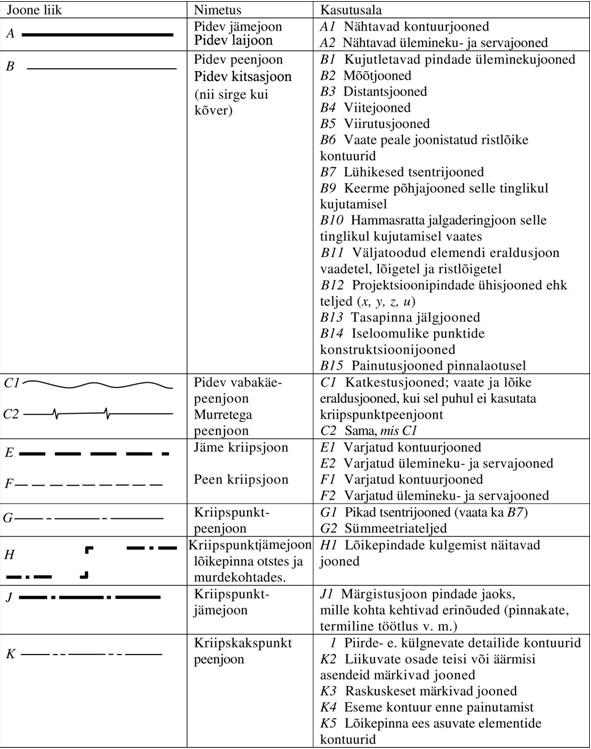

1.3  Joonte liigid, kasutusala
Jooniste  ilmekuse   suurendamiseks   ning  lugemise  hõlbustamiseks  kasutatakse  mitut
liiki  ja  mitmesuguse  jämedusega  jooni.  Rahvusvaheline  standard  ISO  128  kehtestab
kindlad joonte liigid, ühtlasi ära määrates nende võimalikud kasutusalad (vt tabelit)

- Kriipspunktjoon algab ja lõpeb kriipsuosaga

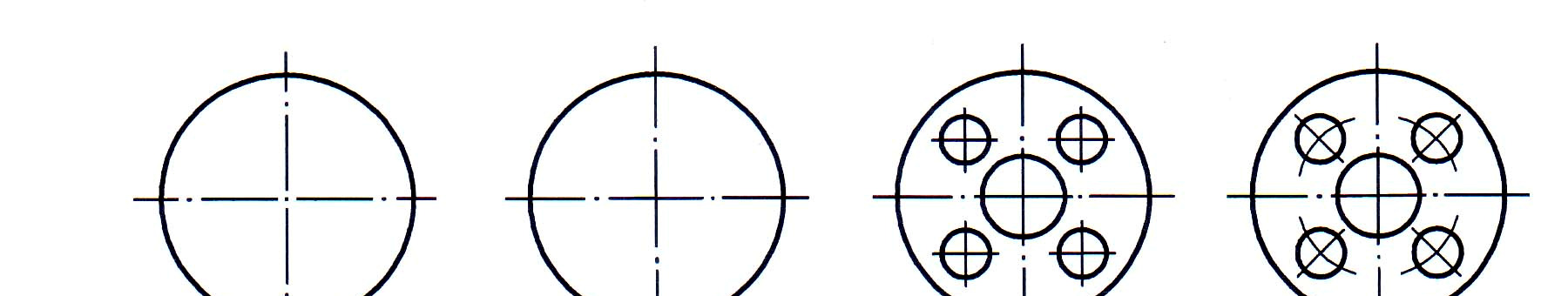

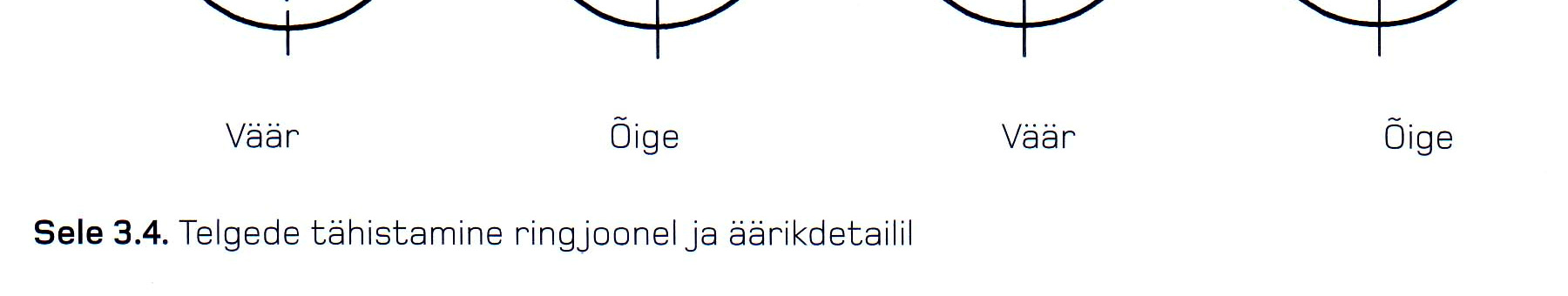

- Ringjoone tsentrit tähistatkse lõikuvate kriipsudega
-  Silindri  otspinnal  jms  kohtades  asuvate   avade   tsentrid  määratakse  detaili
tsentrist tõmmatud ringjoon ja sellesse tsentrisse suunduva kriipsu lõikepunkt
- Kui ringi D
