Materjalide mehaanilised omadused. Tugevus, plastsus ja löögisitkus (0)

Tallinna Tehnikaülikool
2018
Mehaanika ja tööstustehnika instituut
Praktikumi nr. 1 aruanne
aines MTX0010 Materjalitehnika
Üliõpilane:
Rühm:
Esitatud:
Töö eesmärk:
Tutvuda põhiliste konstruktsioonimaterjalide mehaaniliste omaduste ja nende määramise meetoditega.
Kasutatud töövahendid:
Löökpaindeteim koos katsekehaga.
Katsetulemused :

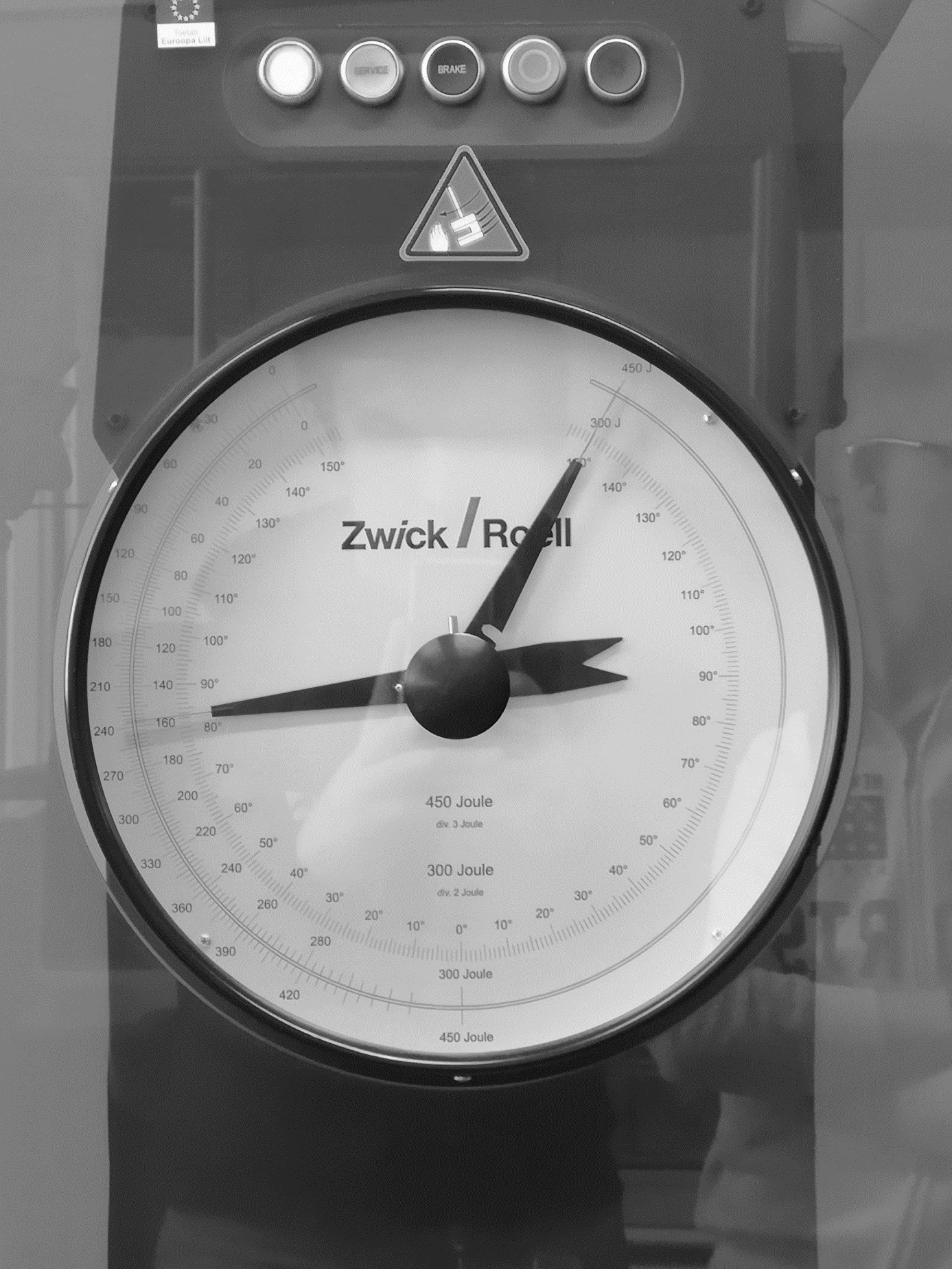

Löökpaindeteim:
Materjal
Teimiku soone tüüp
Nurgad
 
kraad
Purustustöö
KU või KV
J
Katsetus -temperatuur
Purunemis-pinna iseloom
C30
U-tüüpi
 = 150°
 = 84°
KU = 158 J
20-22°C
Pooleks rebitud löögi tulemusena.
Kare pind.
Sitke purunemine
Tugevus- ja plastusnäitajate arvutamine:

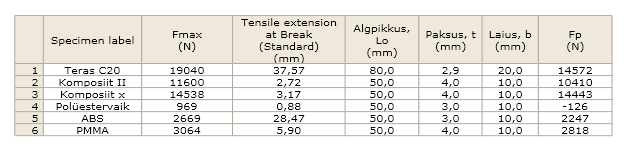

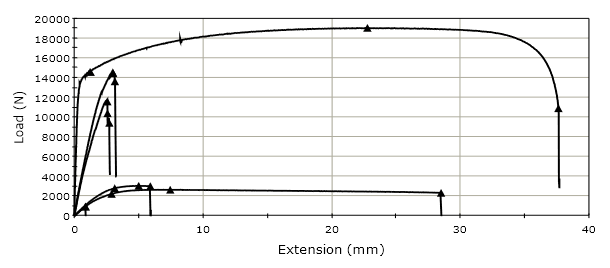

Algandmed:
Arvutuskäik Teras C20 näitel:
Teras C20
Rm
Rm=Fm/S0
S0=t*b
S0=2.9*20
S0=58mm
Rm=19040/58
Rm=328.28
Rp0.2
Rp0.2=Fp/S0
Rp0.2=14572/58


Rp0.2=251.24
A
A=((Lu-L0)/L0)*100
A=((113.57-80)/80)*100

A=41.96%
Arvutustulemused :
Tulemused:
Teras C20
Komposiit II
Komposiit x
Polüestervaik
ABS
PMMA
Rm
328.28
290
363.45
32.3
89
76.6
Rp0.2
251.24
260.25
361.08
-4.2
74.9
70.45
A%
41.96
5.44
6.34
1.76
56.94
11.8
Kokkuvõte/järeldused:
Kuna habras purunemine on üks ohtlikumaid konstruktsioonide või detailide purunemise viisidest siis kasutatakse löökpaindeteimi, et katsetada materjali hapra purunemise tingimusi.
Antud teimis oli kasutusel materjal C30 millest oli tehtud U-tüüpi katseteim. Katse viidi läbi 300J löögienergiaga. Tekkinud purustustöö katsekehale tuli 158 J (KU).
Löögi hetkel purunes katsekeha kaheks tükiks täpselt teimiku soone kohalt.
