Masinaelementide 6. kodutöö - Siduri valik (0)

MHE0041 MASINAELEMENDID l TTÜ MEHHATROONIKAINSTITUUT
4 EAP - 1-0-2- H MASINAELEMENTIDE JA PEENMEHAANIKA ÕPPETOOL
__________________________________________________________________________________
MHE0042 MASINAELEMENDID I
Kodutöö nr. 6
Variant nr.
A - 3
B - 8
Töö nimetus: Siduri valik
Üliõpilane (matrikli nr ja nimi)
Rühm:
Mahb32
Juhendaja :
.......A.Sivitski..............
.....................................
Töö esitatud:
06.01.2012
Töö parandada:
Arvestatud:

Algandmed

n = 0...1000 rpm
Koormuse liik on raske.
Sidur peab summutama lööke ja peab olema suure nurklõtkuga.
Materjal teras C45 (σТ = ReH = 370 MPa)
(raske koormuse korral)
Leida:
Analüüsida, millised masinad võiksid olla ühendatud mootoriga (vastavalt koormuse liigile ja töörežiimile).
Mis on pakutud sidurite omadusteks, eelisteks ja puudusteks?

1. Siduri valik

Kuna sidur peab summutama lööke ja olema ka paraja nurklõtkuga, siis kallimaks variandiks sobib nukksidur.

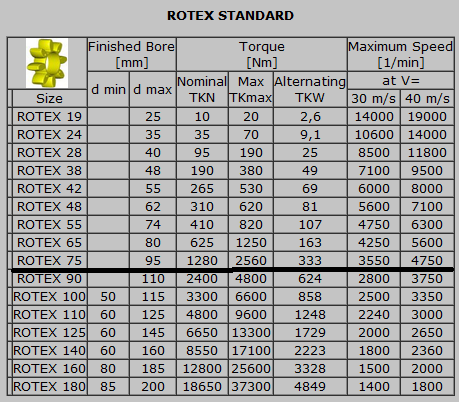

Tabelist sobib nukksidur ROTEX75, mille Mnom= 1280 Nm ja n = 4750 p/rpm. Vaadates algandmeid, sobib antud sidur selliste tingimustega.
– Oletatakse, et võrdub 1’ga, kuna kasutusalad siduritel on nt. kraanad ja kaevanduste ventilaatorid .

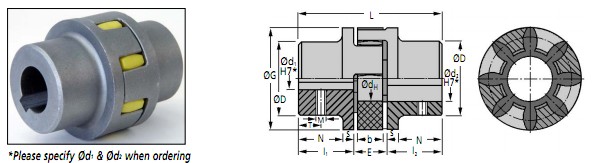

Nukksiduri pilt ja joonis
Arvutatakse liistliide antud sidurile:
Võtame võlli läbimööduks 90 mm, kuna tabelist
saame liistu, mille w = 25 mm ja h = 14 mm.
Kuna lv = 100 mm, siis saame liistu pikkuseks tabelist l1 = 90 mm.
Võllile mõjuv pöördemoment M = 1200 Nm
Läbimööt d1 = 90 mm
Ühenduspikkus lv = 100 mm
Võllide materjal on teras C45 (σТ = ReH = 370 MPa)
= 21929824 Pa ≈ 22 MPa > [] = 370 MPa
Liistliide rahuldab tugevustingimused.
Odavama siduri valik

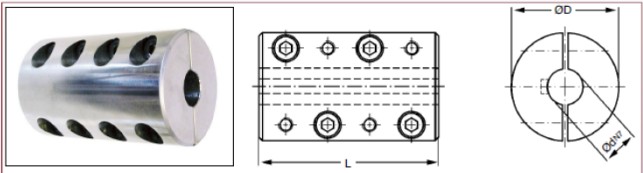

Muhvsidur
Jäigaks siduriks valitakse ondrives.com lehelt muhvsidur SKA45
n N7 = 45
T (Nm) = 1230 Nm
D = 100 mm
L = 190 mm
Poldid : 8xM10
Sobib valitud jäik sidur SKA45
Nukksiduri eelised:

• Suur ülekantav moment

• Võllid jäävad ühendatuks ka vaheelemendi purunemisel

• Elastne vaheelement tagab jäikuse, kuid samas summutab ajamis vibratsioone ja lööke

• Vaheelemendi pikk tööiga (kasutatav mõlemat pidi – kui ühelt poolt kulub, saab kasutada teistpidi sama kaua)

• Vaheelement on odav ja hõlpsasti vahetatav


Nukksiduri puudused:

• Siduri suured mõõtmed võrreldes lubatud hälvete väikeste väärtustega

• Vaheelemendi elastsus tekitab ajamis nurklõtku

• Ajami laagerdusele lisanduvad koormused, mis on võrdelised telgede hälvetega


Muhvsiduri eelised:

• Jäik

• Suur ülekantav moment tänu suurele tootevalikule


Muhvsiduri puudused:

• Vajab suurt täpsust seadmete vahelisel joondusel ( ühendatavad teljed peavad olema sama joone peal)

• Suure massiga


Kasutusvaldkondi:
Kasutatusaladeks võiksid olla rasked kraanad, puidufreesid, laevaajamid, seadmed inimeste transpordiks, kaevandusventilaatorid, reserveeritavad valtspingid.
